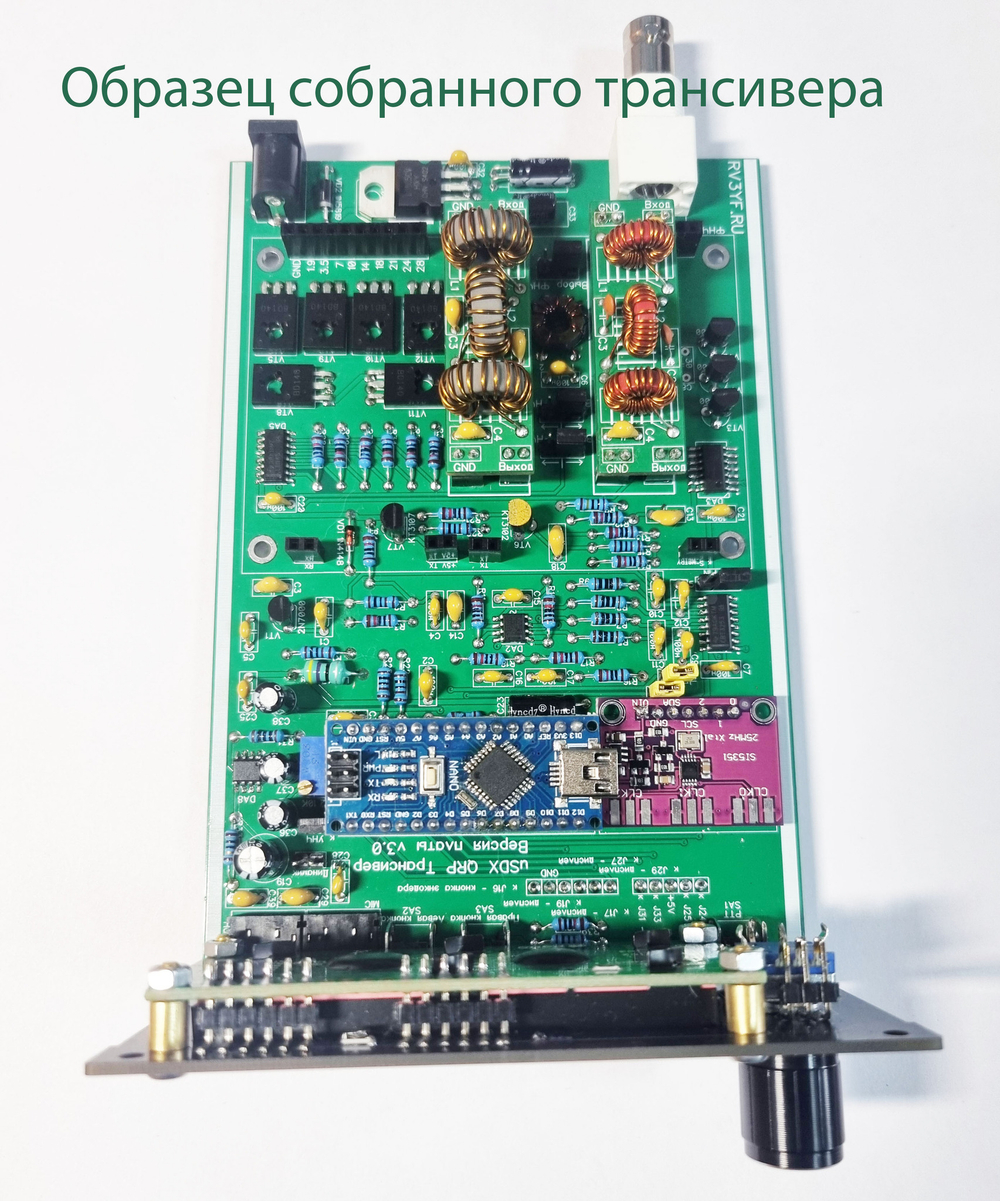

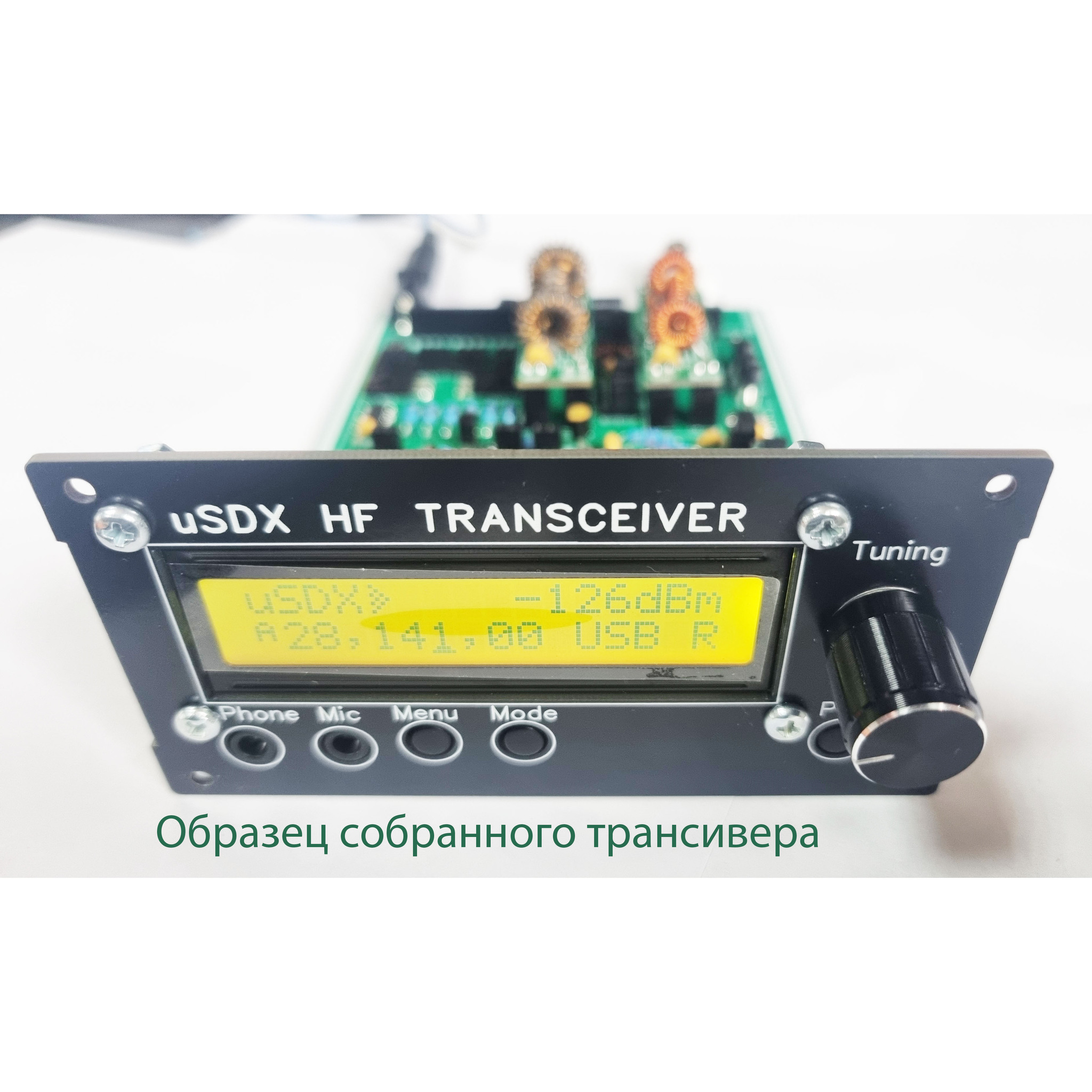

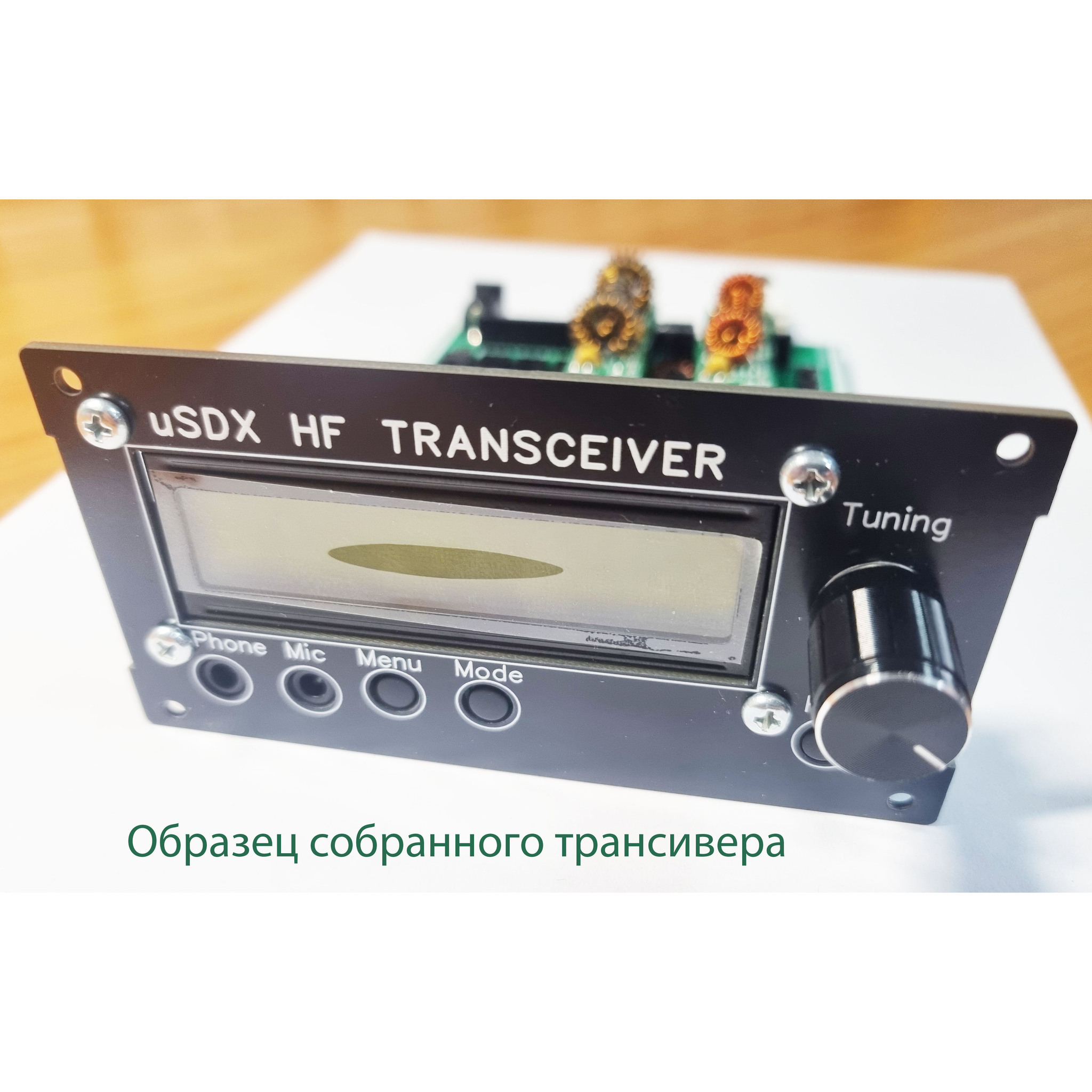

Всеволновый uSDX трансивер. Набор на 2 диапазона (версия платы 3.0)

Опции
шт
Примерный срок отгрузки: 1-3 дня
Нет в наличии
Описание

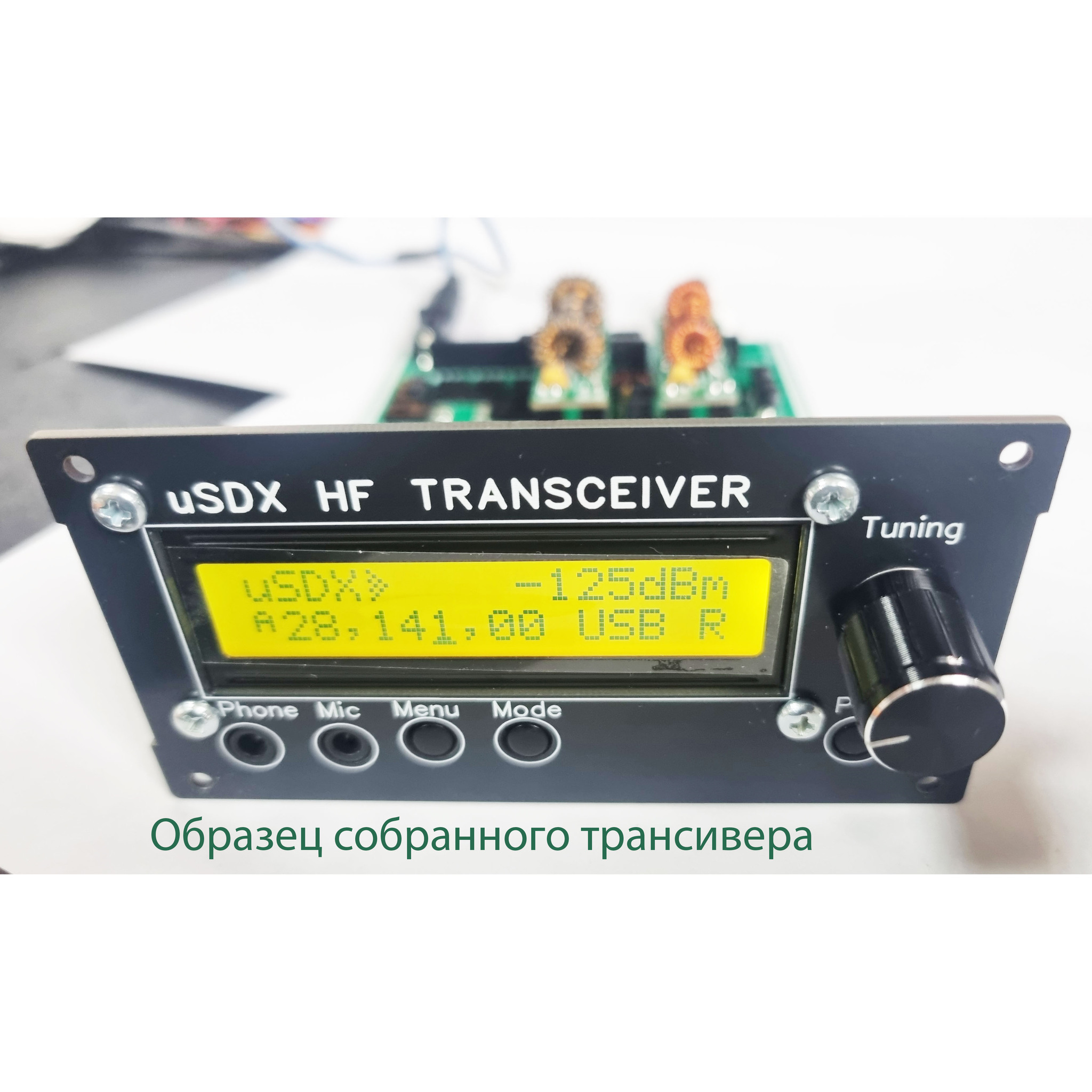

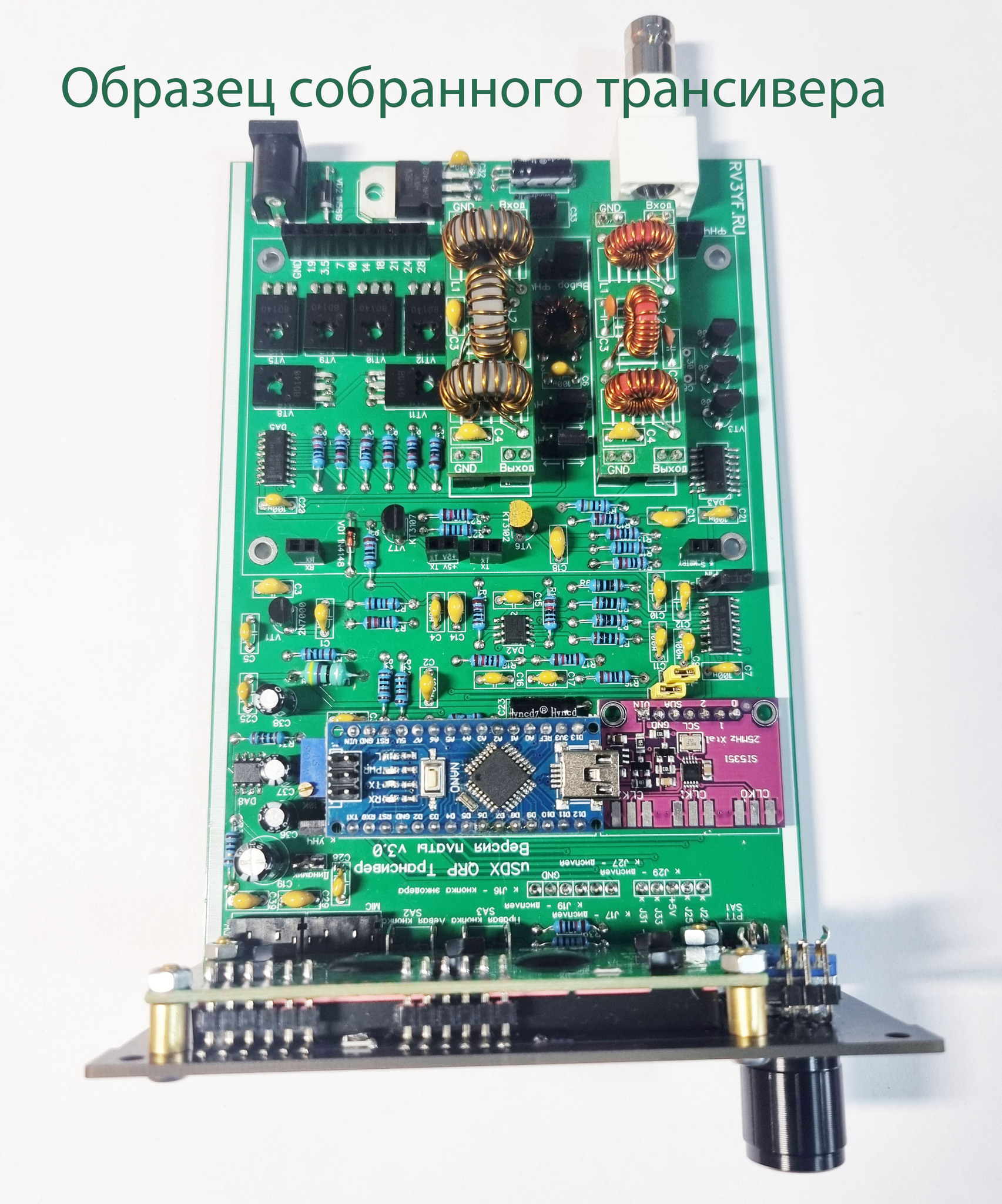

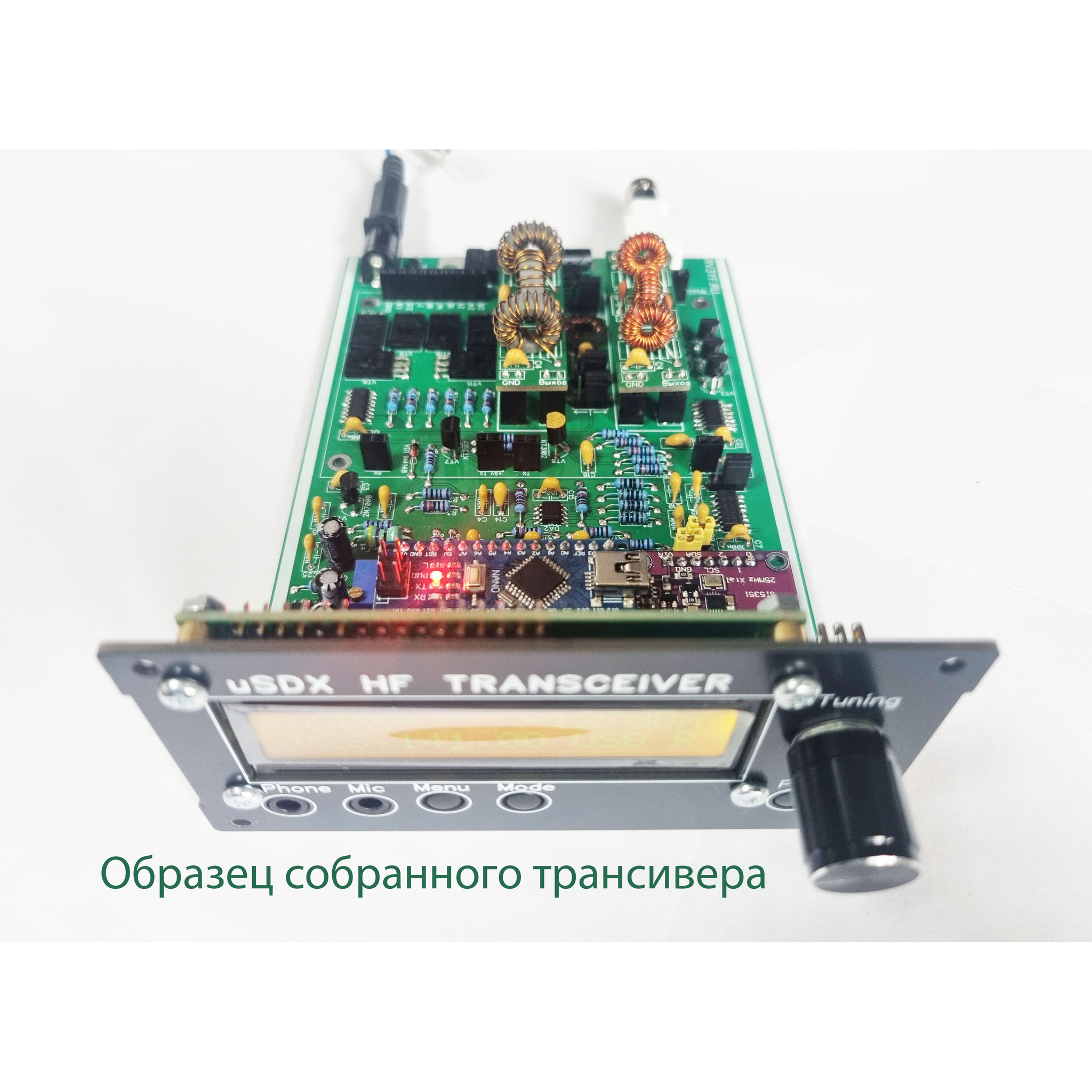

Набор для сборки всеволнового трансивера uSDX на 2 диапазона.

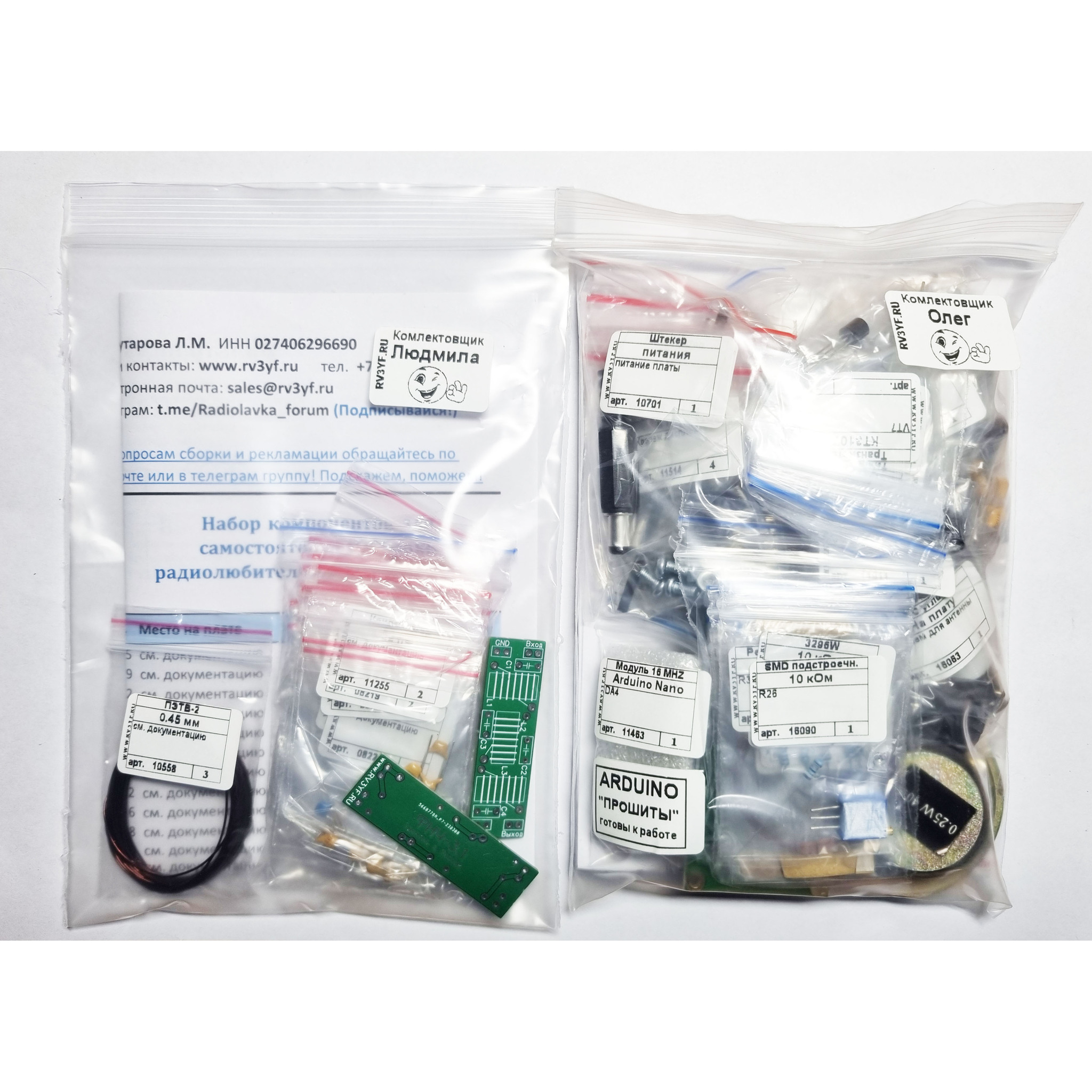

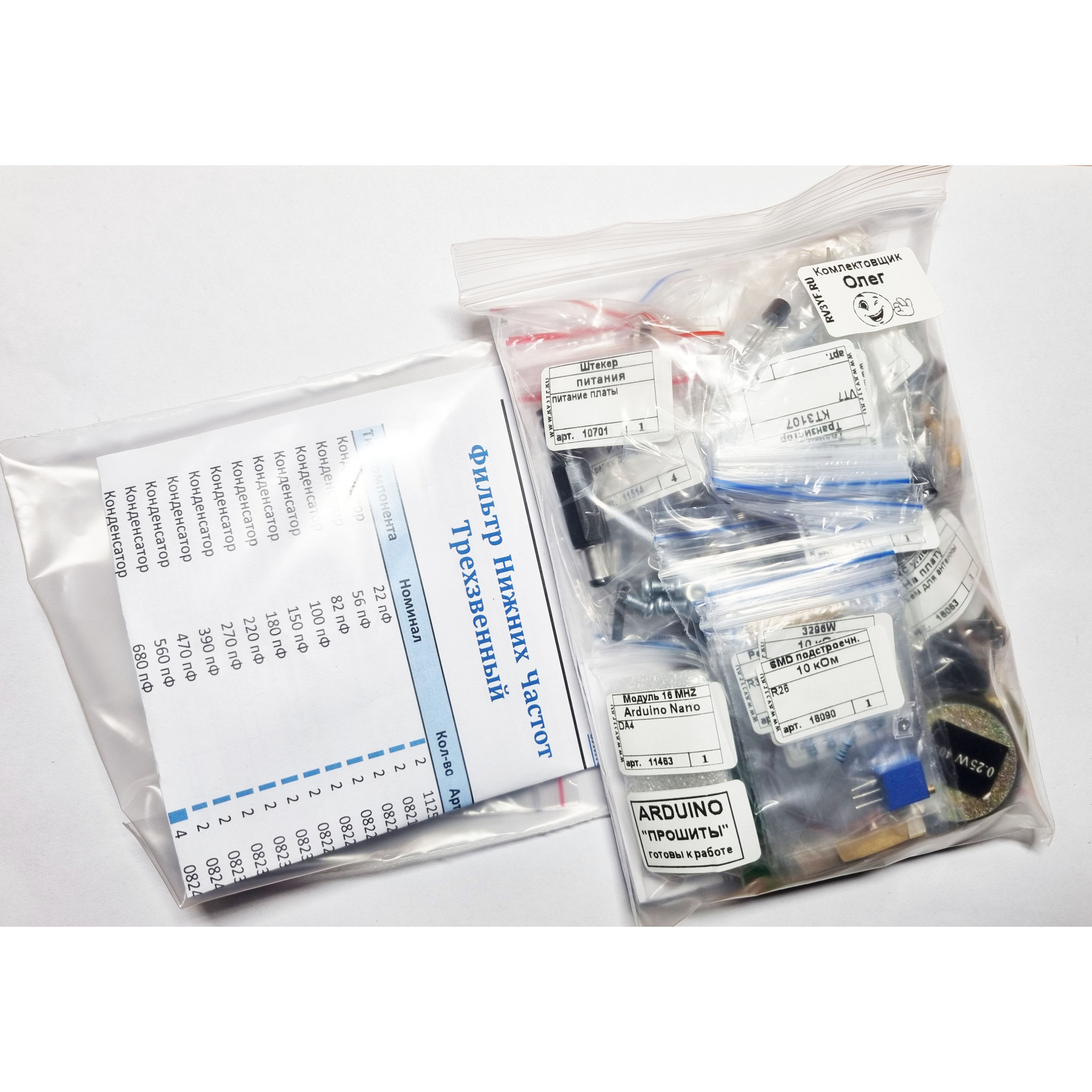

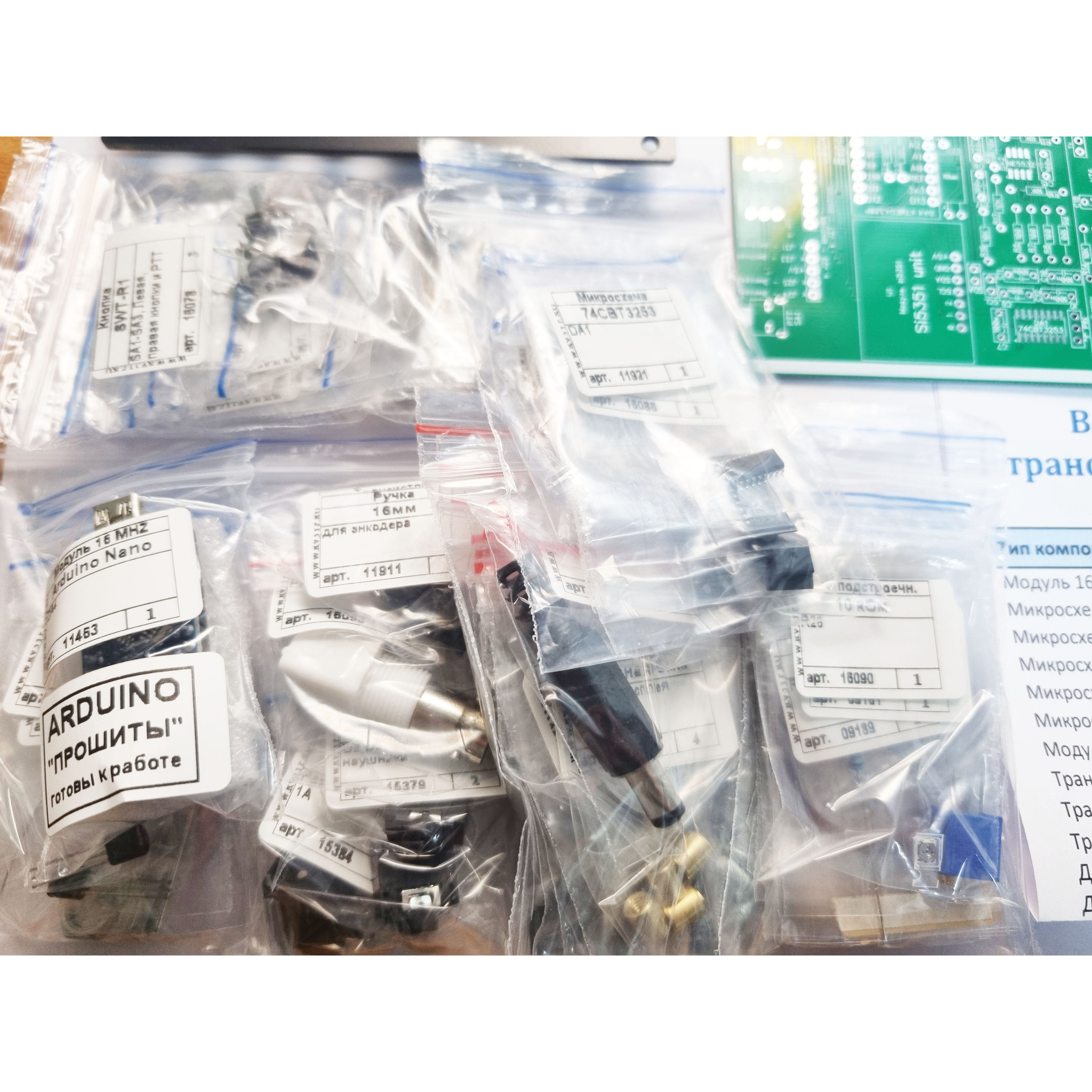

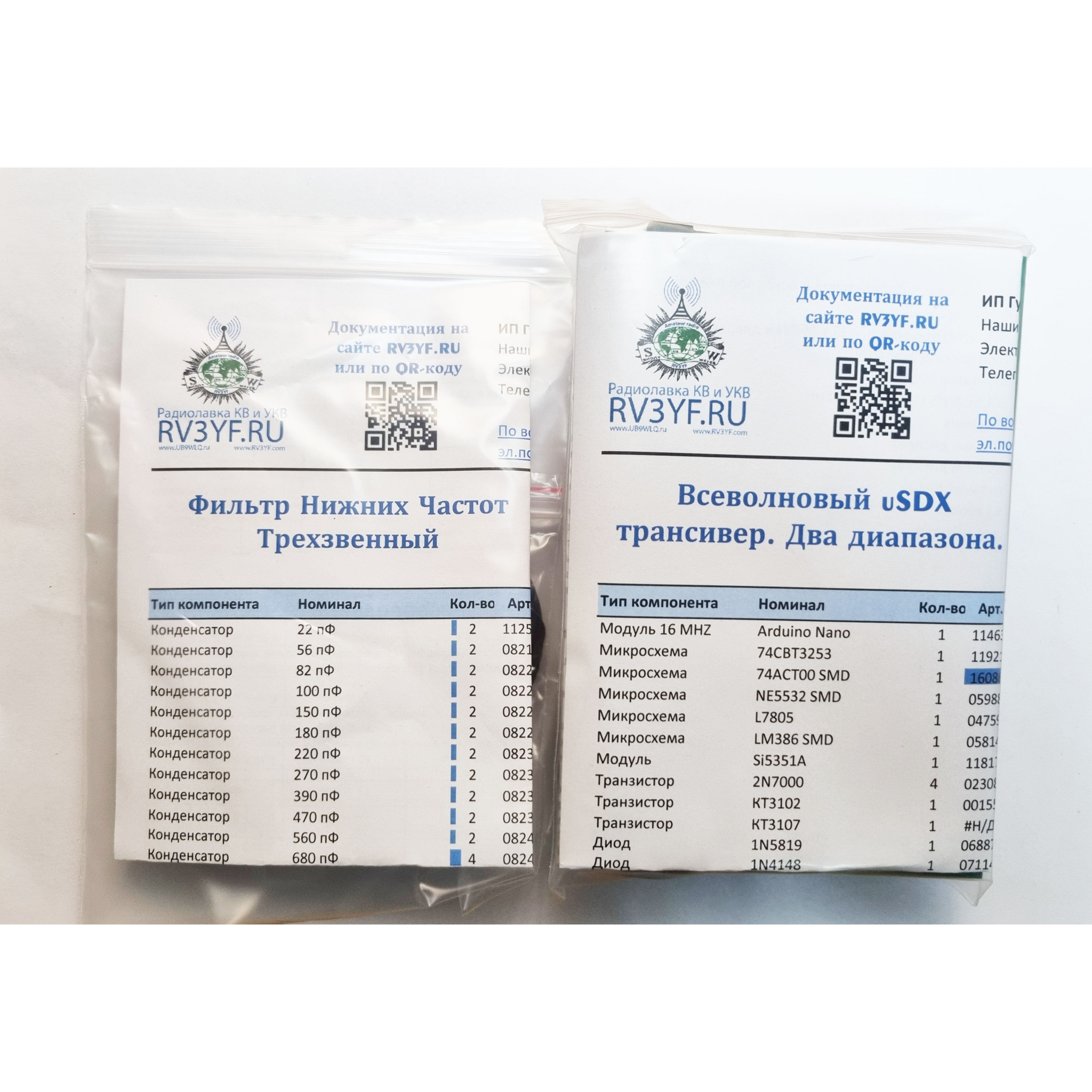

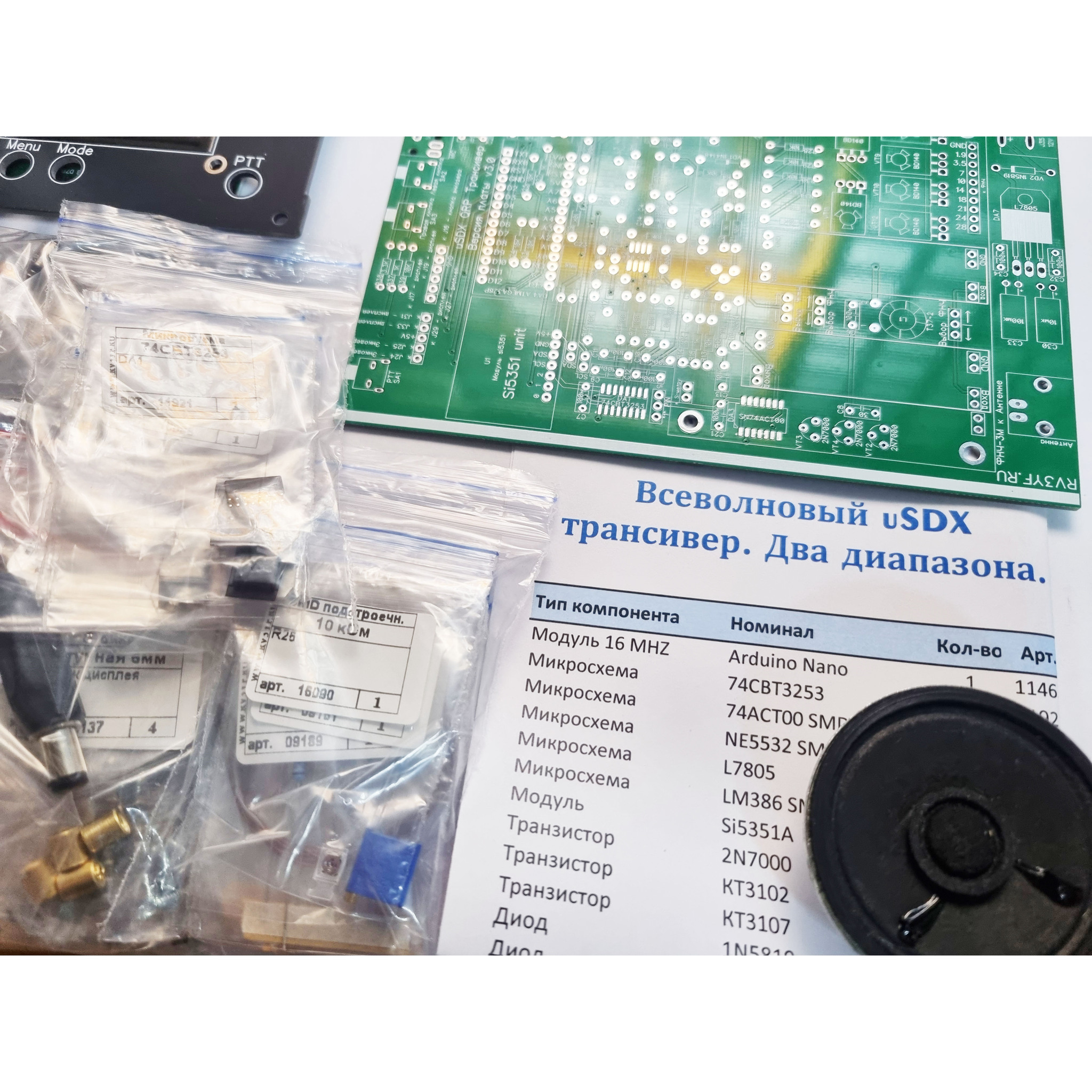

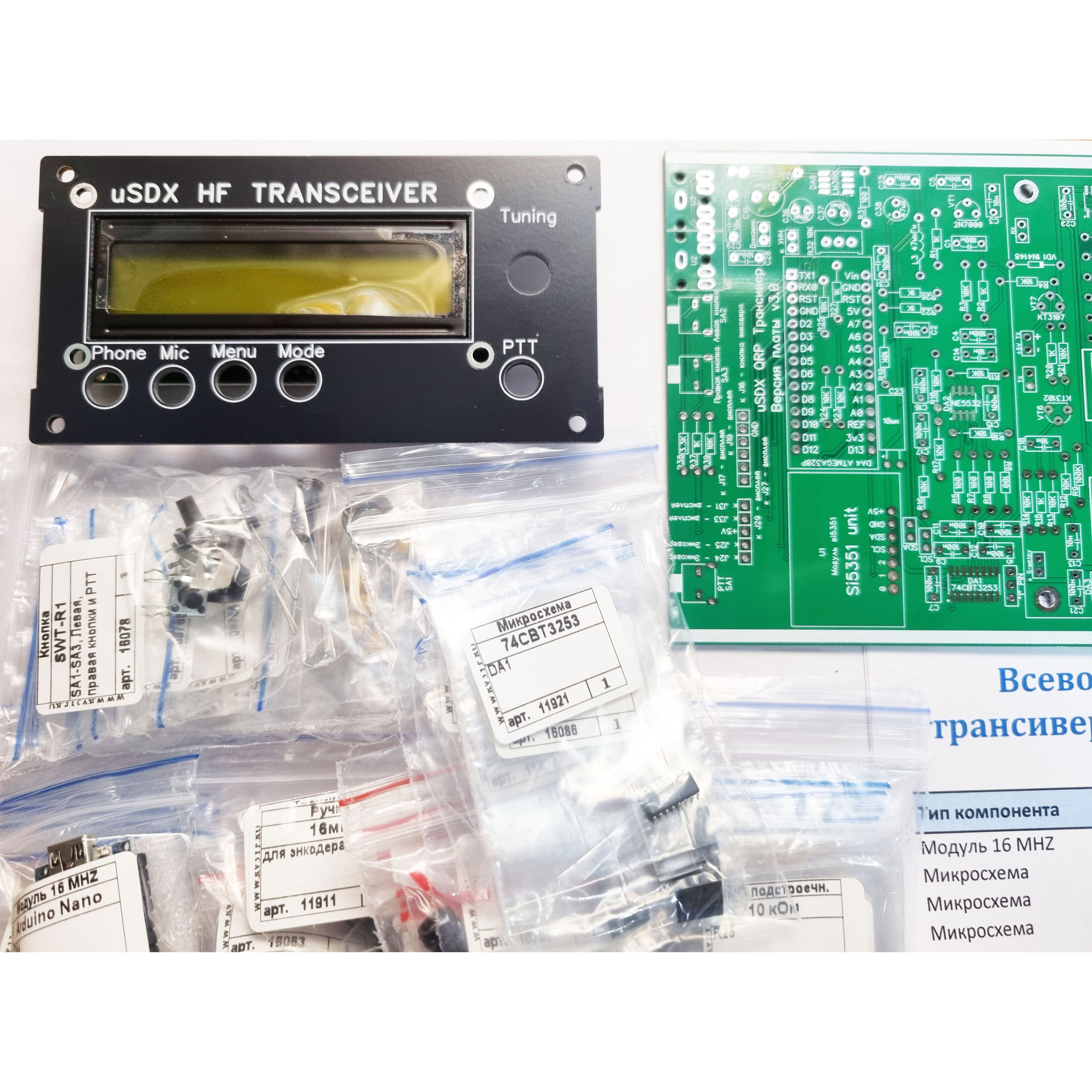

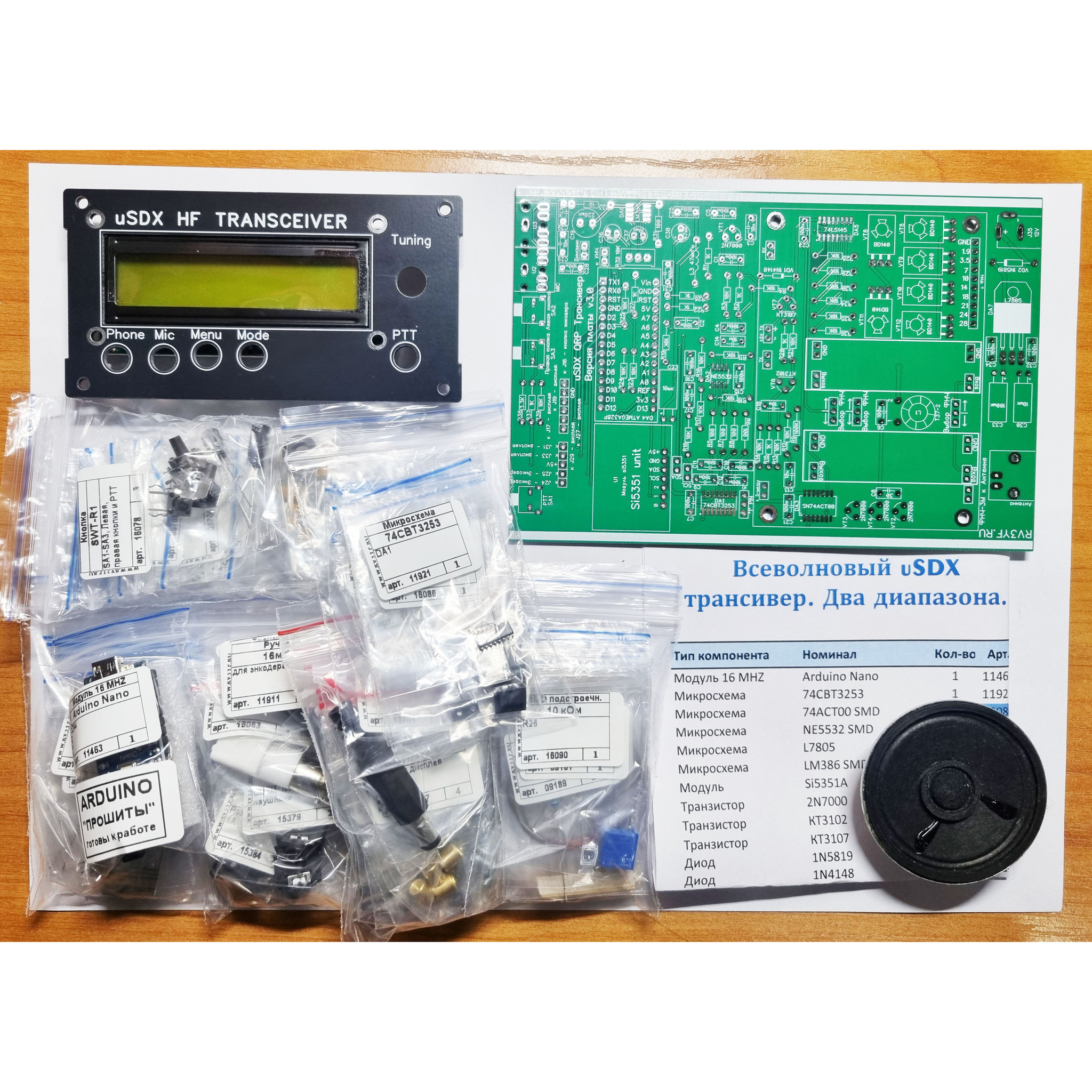

В комплекте:



- все компоненты для сборки базовой платы



- Фронтальная плата с дисплеем, энкодером; динамик + ручка в подарок!

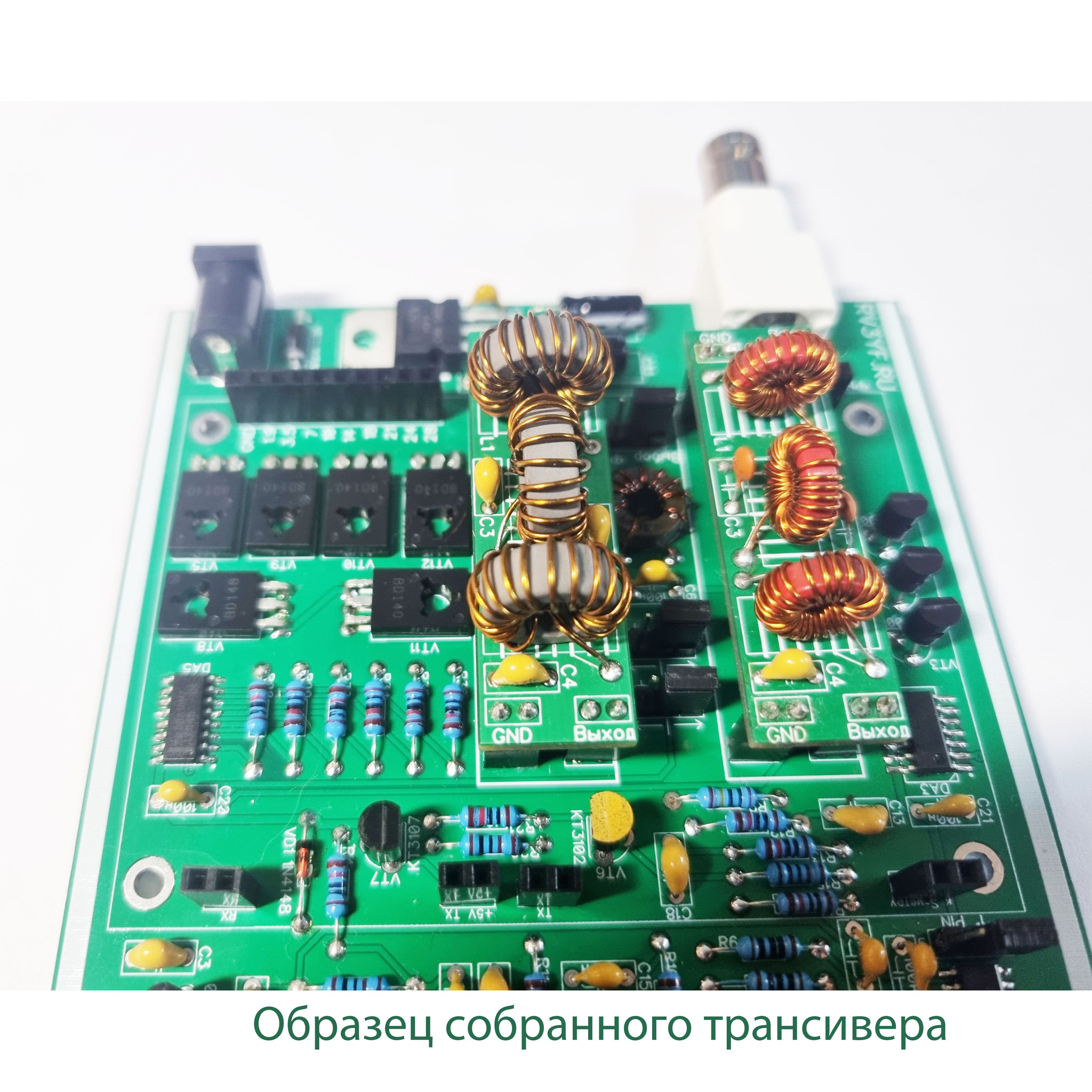

- набор для сборки плат ФНЧ-1: 2 шт. Диапазоны выбираете при сборке.

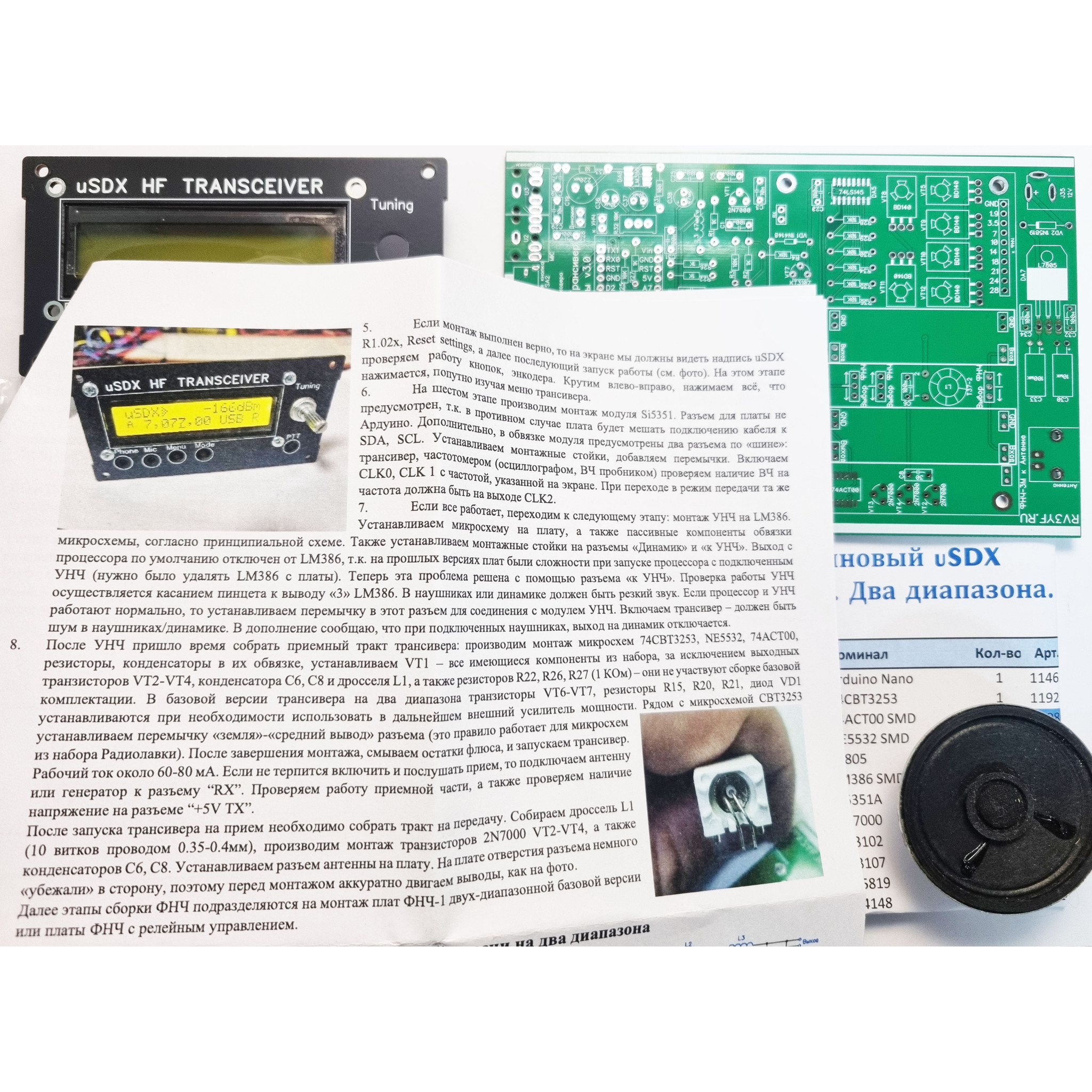

- Документация и схемы распечатаны в цветном варианте + в электронном виде.

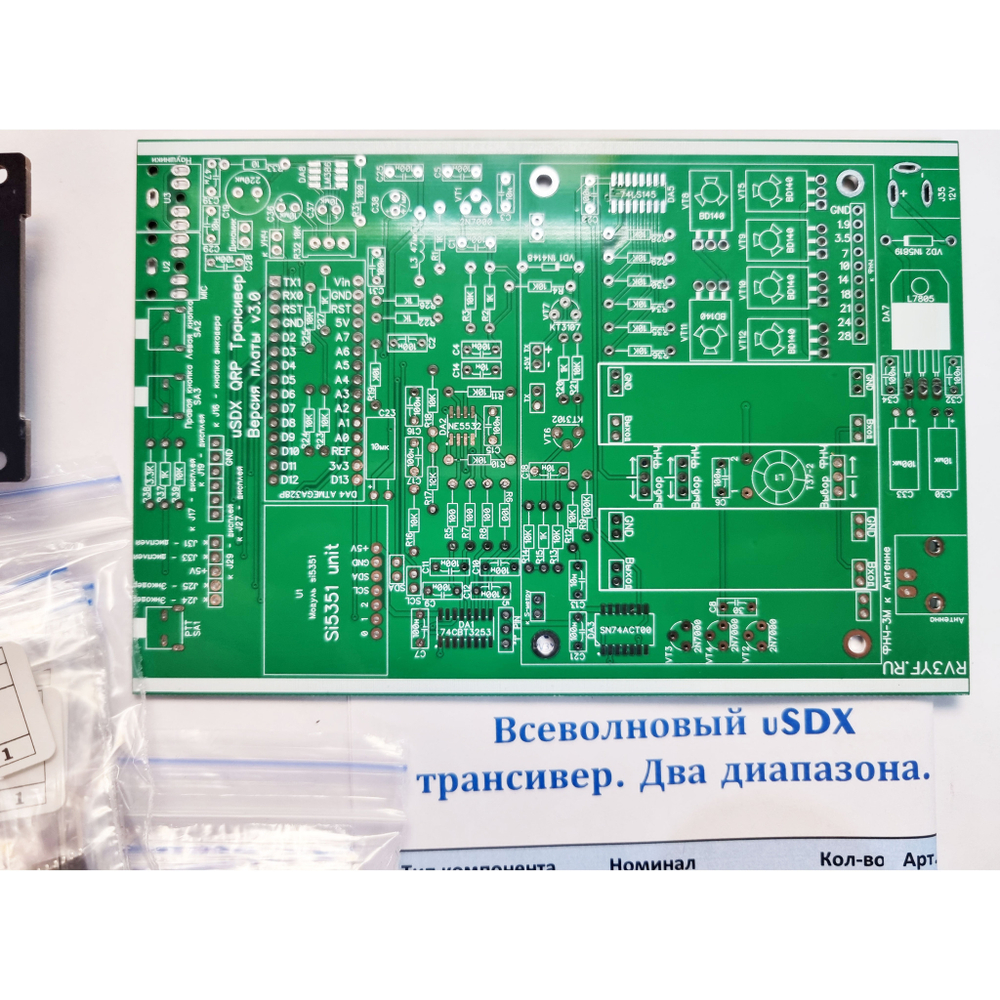

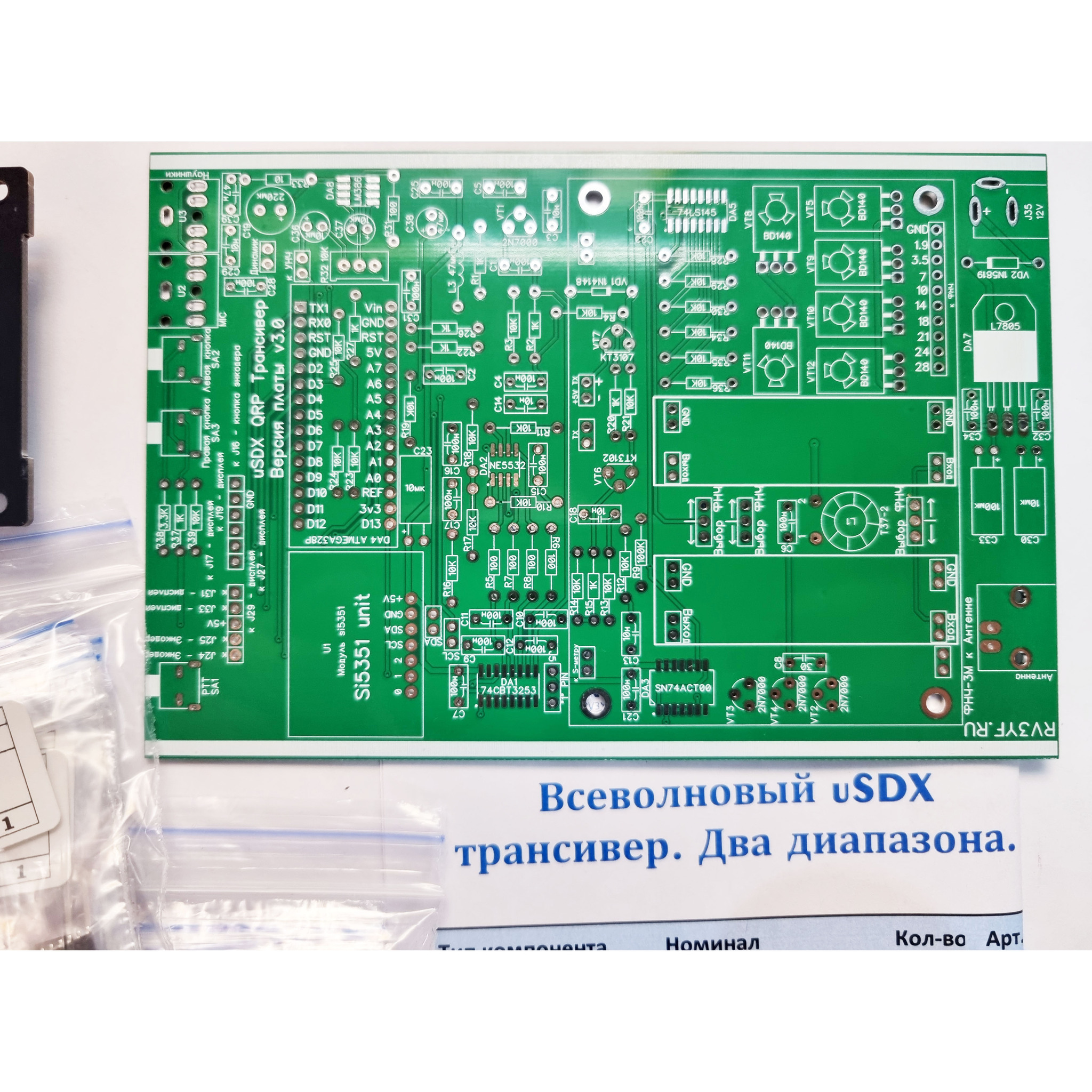

Версия платы V3.0





Изменения в новой версии:

- LM386, NE5532, 74ACT00 переведены из DIP в smd монтаж

- Реле на ФНЧ для всеволновой версии переведены на работу от 6Вольт

- Исправлены площадки 2n7000 - сделано удобнее для пайки

- Добавлена маркировка номиналов каждого компонента

- Полностью переделана плата дисплея: теперь фронтальная плата в комплекте в базовой версии

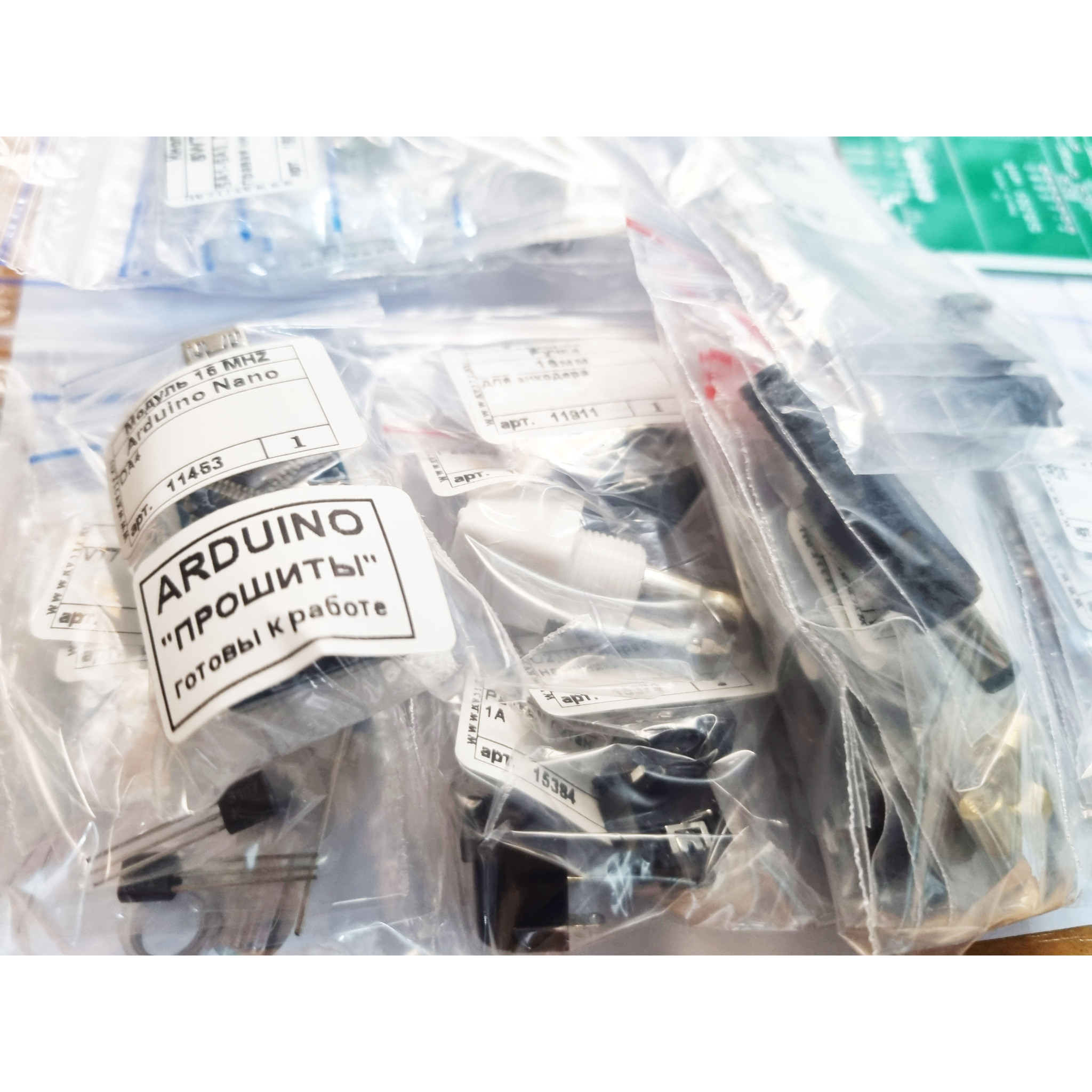

- Процессор ATMEGA328 заменен на модуль arduino nano, что облегчает прошивку, а также появляется 2 свободных порта для управления ФНЧ

- Убран VT5 2n7000, ибо мешался...

- Убраны дорогостоящие микросхемы расширения портов процессора

- Добавлен простой дешифратор для переключения реле на ФНЧ

- Добавлена еще одна плата ФНЧ на 1 диапазон, то есть теперь их две. Переключение осуществляется переключателем



uSDX - это простой и экспериментальный (управляемый классом E) приемопередатчик SSB и CW SDR. Его можно использовать в режиме QRP SSB или (в сочетании с ПК) использовать для цифровых режимов, таких как FT8, JS8, FT4. Он может быть настроен в диапазонах 80 м-10 м в режимах LSB/USB (верхней и нижней боковой полосой) с полосой пропускания 2400 Гц. Трансивер имеет выход PEP SSB мощностью до 5 Вт и оснащен программным обеспечением full Break-In VOX для быстрого переключения RX / TX в голосовых и цифровых операциях.

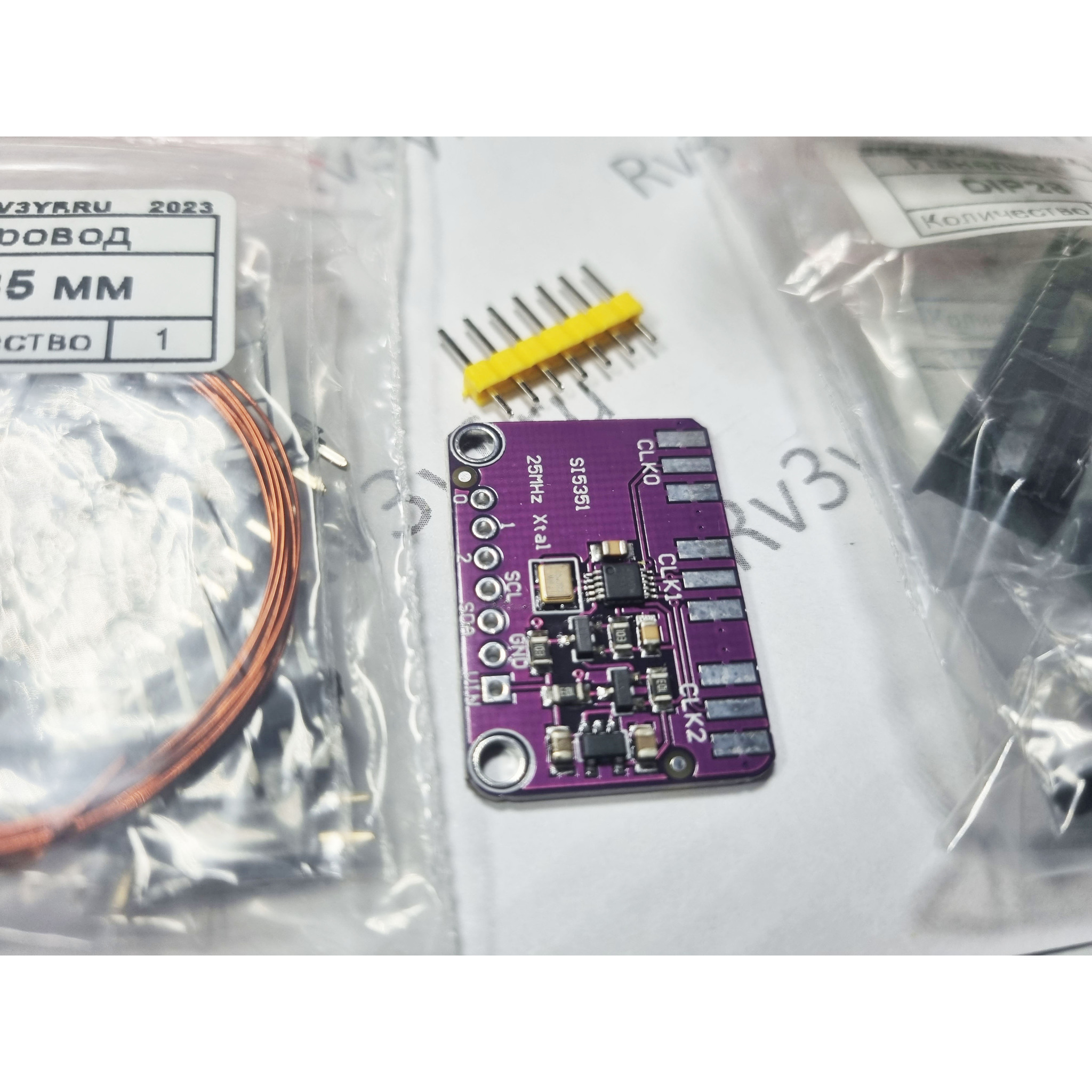

Каскад передачи SSB реализован полностью цифровым и программным способом: в основе ATMEGA328P лежит дискретизация входного аудио и восстановление SSB-сигнала путем управления фазой PLL SI5351 (посредством крошечных изменений частоты более 800 Кбит / с I2C) и управления мощностью PA (через ШИМ на схеме формирования ключа). Таким образом, может быть реализован SSB-сигнал с высокой энергоэффективностью класса E; конструкция с ШИМ-управлением класса E делает SSB-трансивер простым, крошечным, прохладным, энергоэффективным и недорогим (т.е. нет необходимости в неэффективном по мощности и сложном линейном усилителе с громоздким теплоотводом, как это часто наблюдается в SSB-трансиверах).





Для обустройства трансивера в корпус рекомендуем использовать классический из алюминиевого профиля размерами 105х55мм.





- Корпус трансивера в комплект набора не входит!

Показать полностью Свернуть
Характеристики
Габариты
17х12х2
