НАБОР ДЛЯ САМОСТОЯТЕЛЬНОЙ СБОРКИ!
Комплект набора рассчитан на сборку двух фильтров:
- один на частоты до 6 МГЦ,
- другой выше 6 МГц.

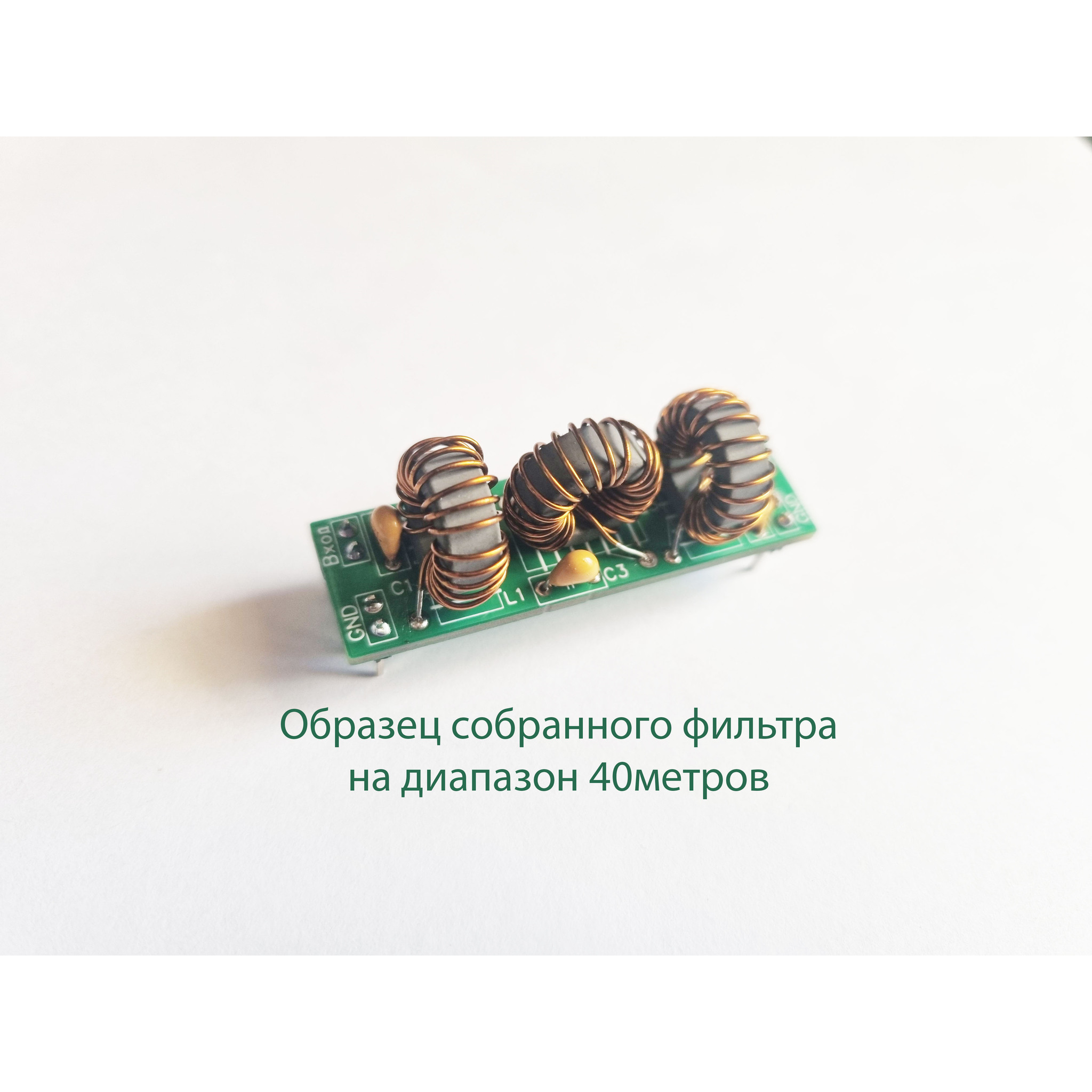

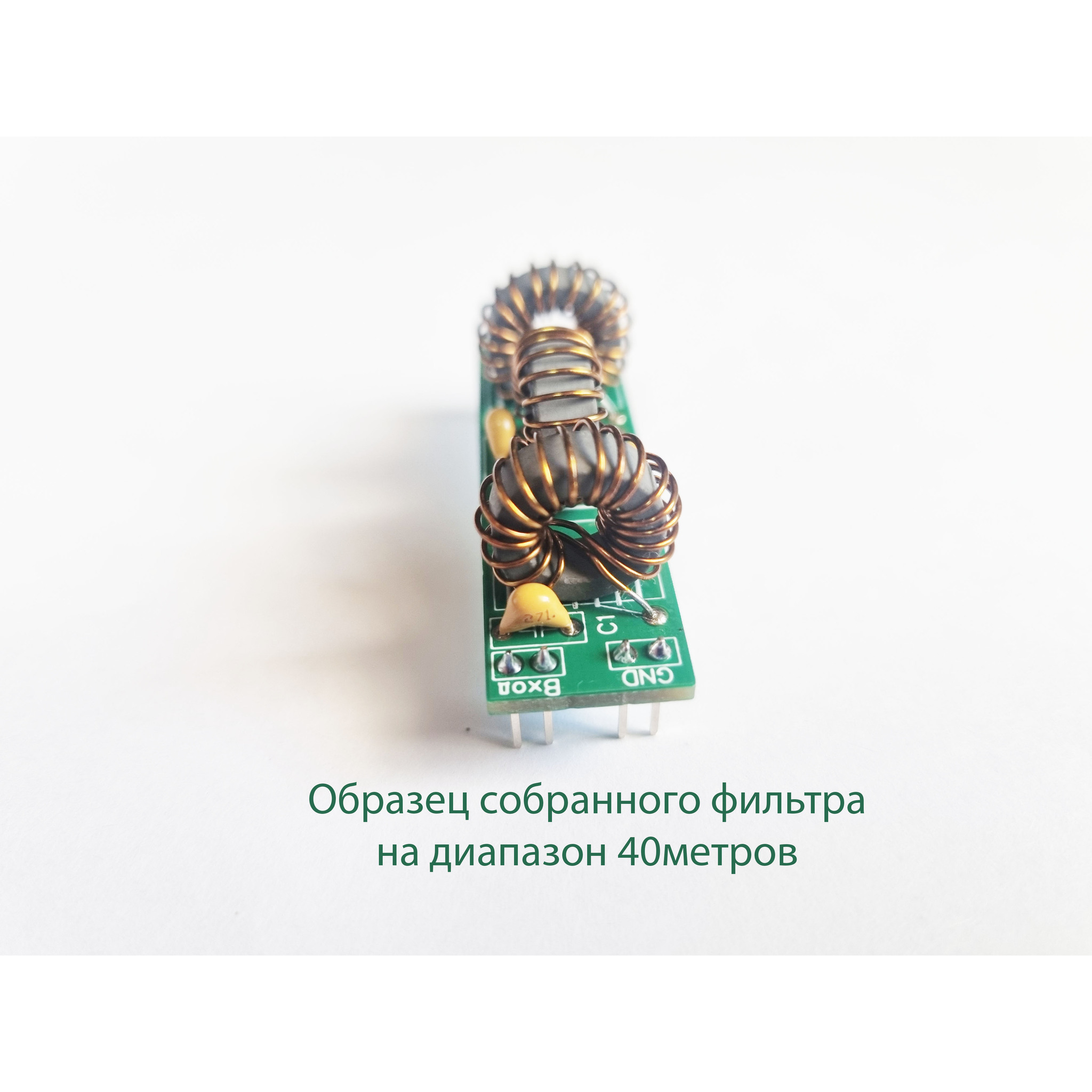

Например, можно получить фильтры на диапазон 80метров (3.5 МГц) и 40 метров (7 МГц).
Для подавления нежелательных излучений на частотах гармоник требуется подключение
фильтра нижних частот (LPF) после усилителя мощности. Данный ФНЧ создан на основе технического описания, разработанного Ed Wetherhold (W3NQN).
В схеме используются четыре конденсатора и три дросселя, намотанные на тороидальных
сердечниках К50-2 и K50-6 (полный аналог Amidon T50-2 иT50-6).
Схема имеет 50-омное входное и выходное сопротивление. На небольшой печатной плате размещены 4-пиновые контактные разъемы для подключения входа и выхода. Конструкция разработана для универсального использования в любых типах QRP передатчиков с выходной мощностью не более 50 Вт.
Принципиальную схему и намоточные данные по фильтрам нижних частот можно скачать в карточке товара

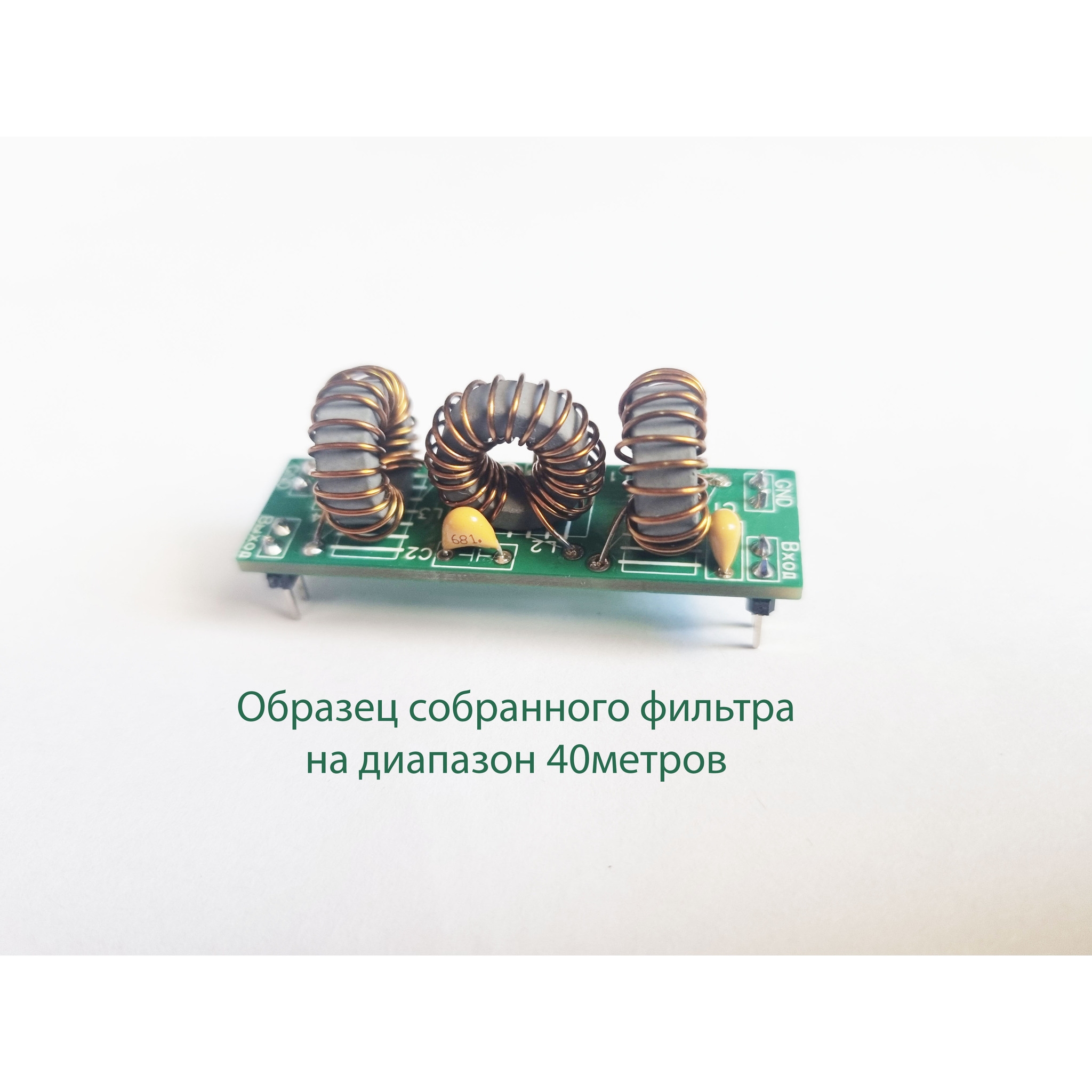

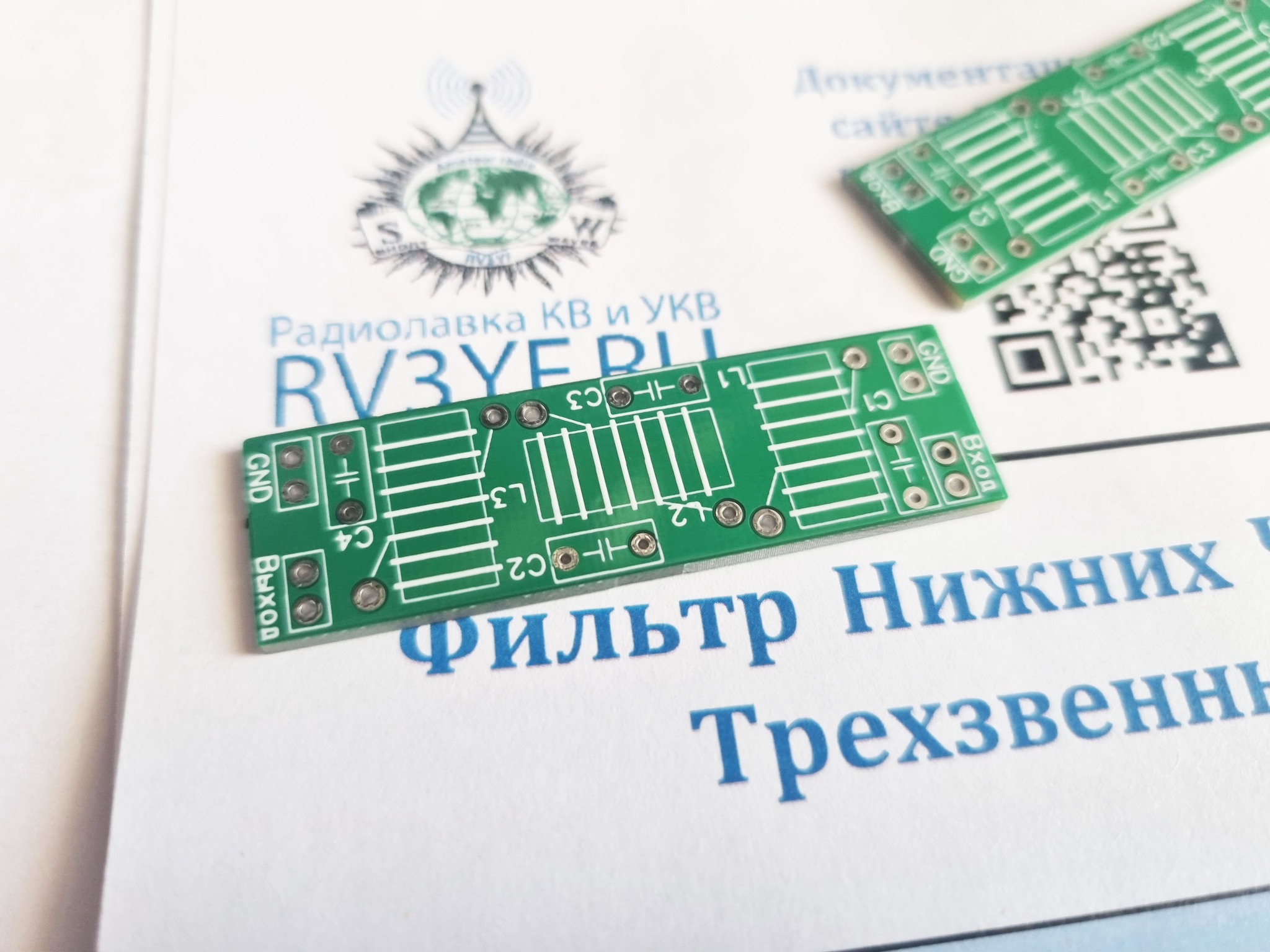

Размер печатных плат 50х15мм
На выбор в таблице данных по намотке предлагаем собрать фильтры на следующие диапазоны: 160м, 80м, 60м, 40м, 30м, 20м, 17м, 15м, 12м, 10м и 6м. При необходимости получить фильтр на другие диапазоны, можно выполнить расчет самостоятельно с использованием специализированных программ для расчета ФНЧ 7-го порядка.
Фильтр подходит для использования в трансивере USDX (версии базовых плат uSDXот Радиолавки)

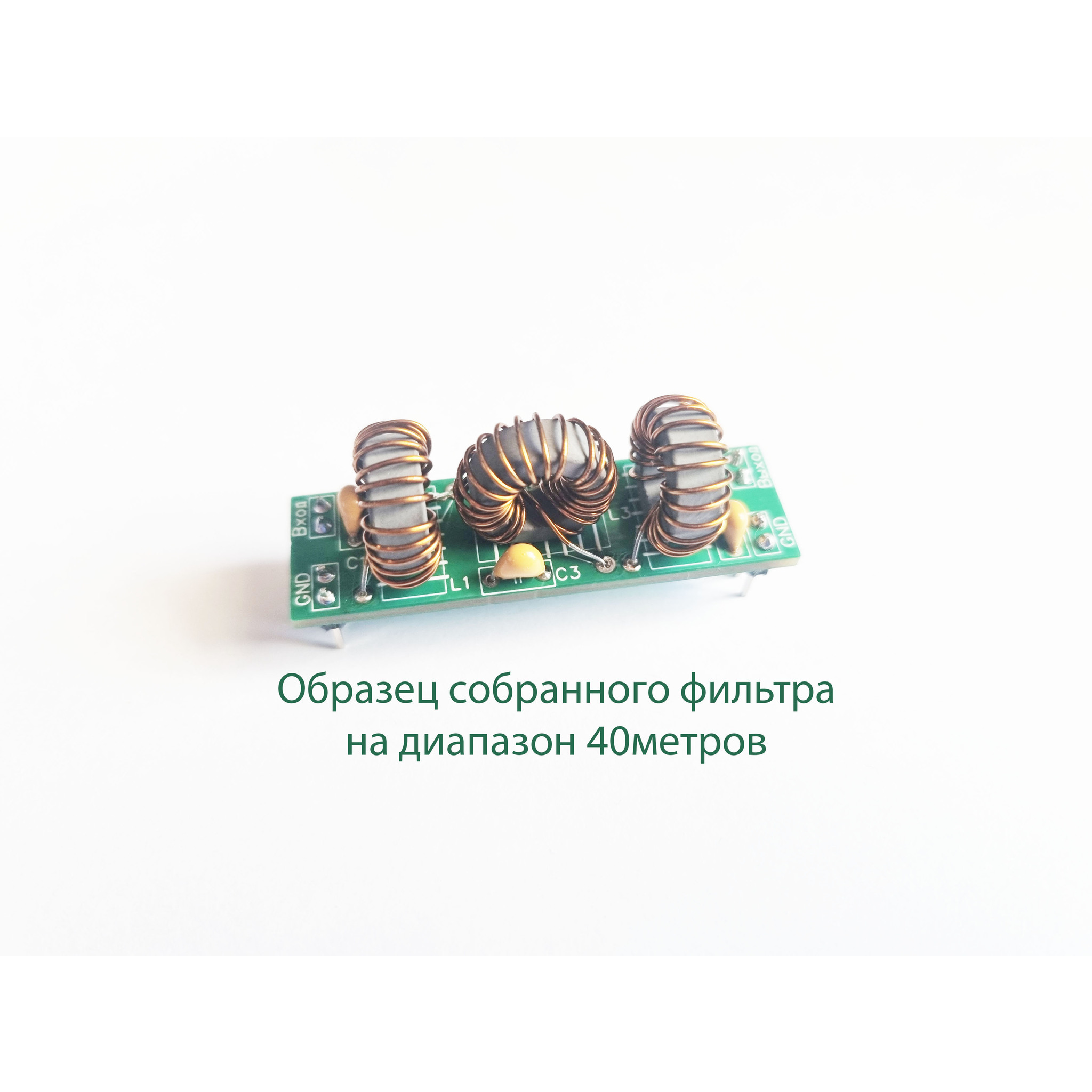

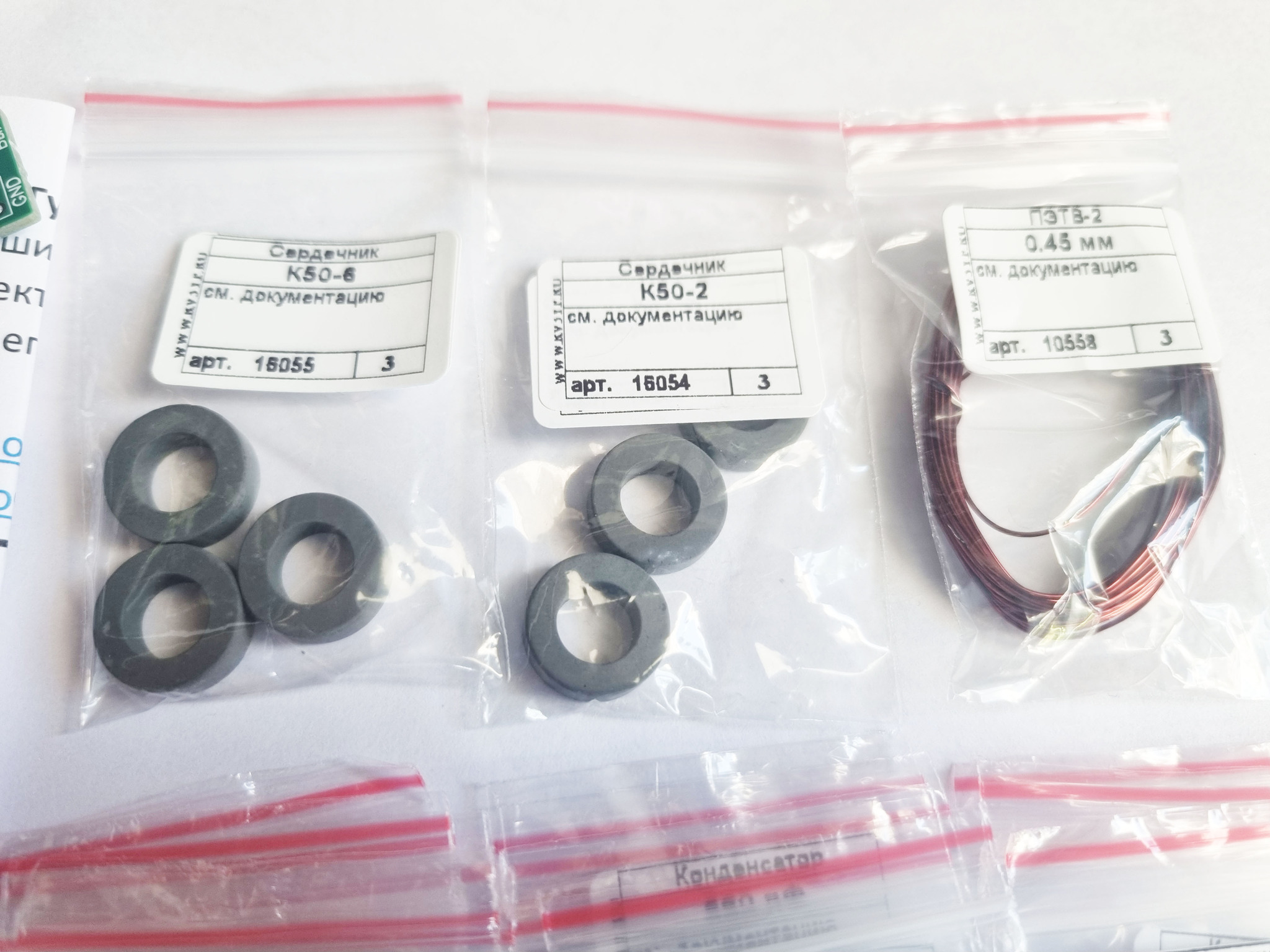

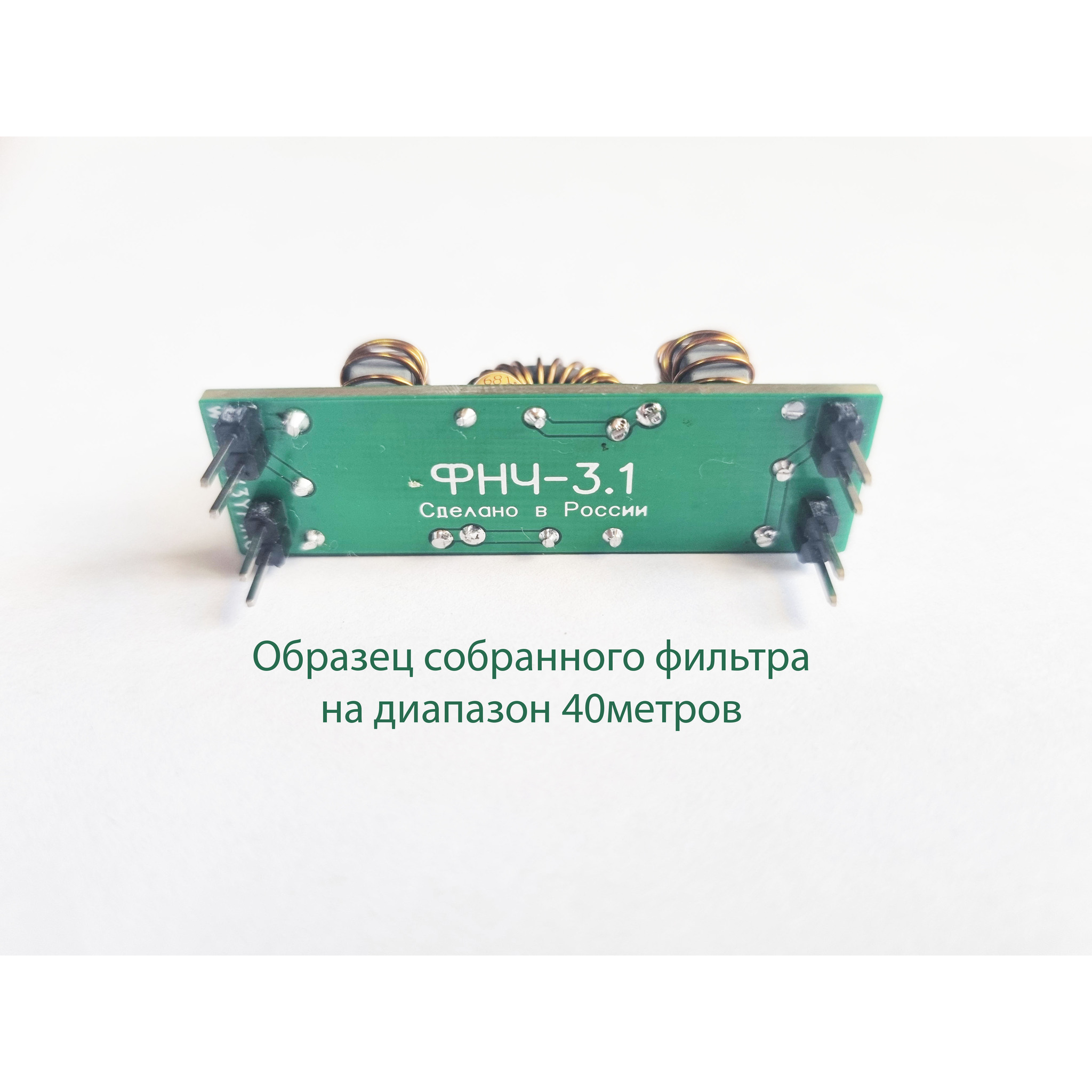

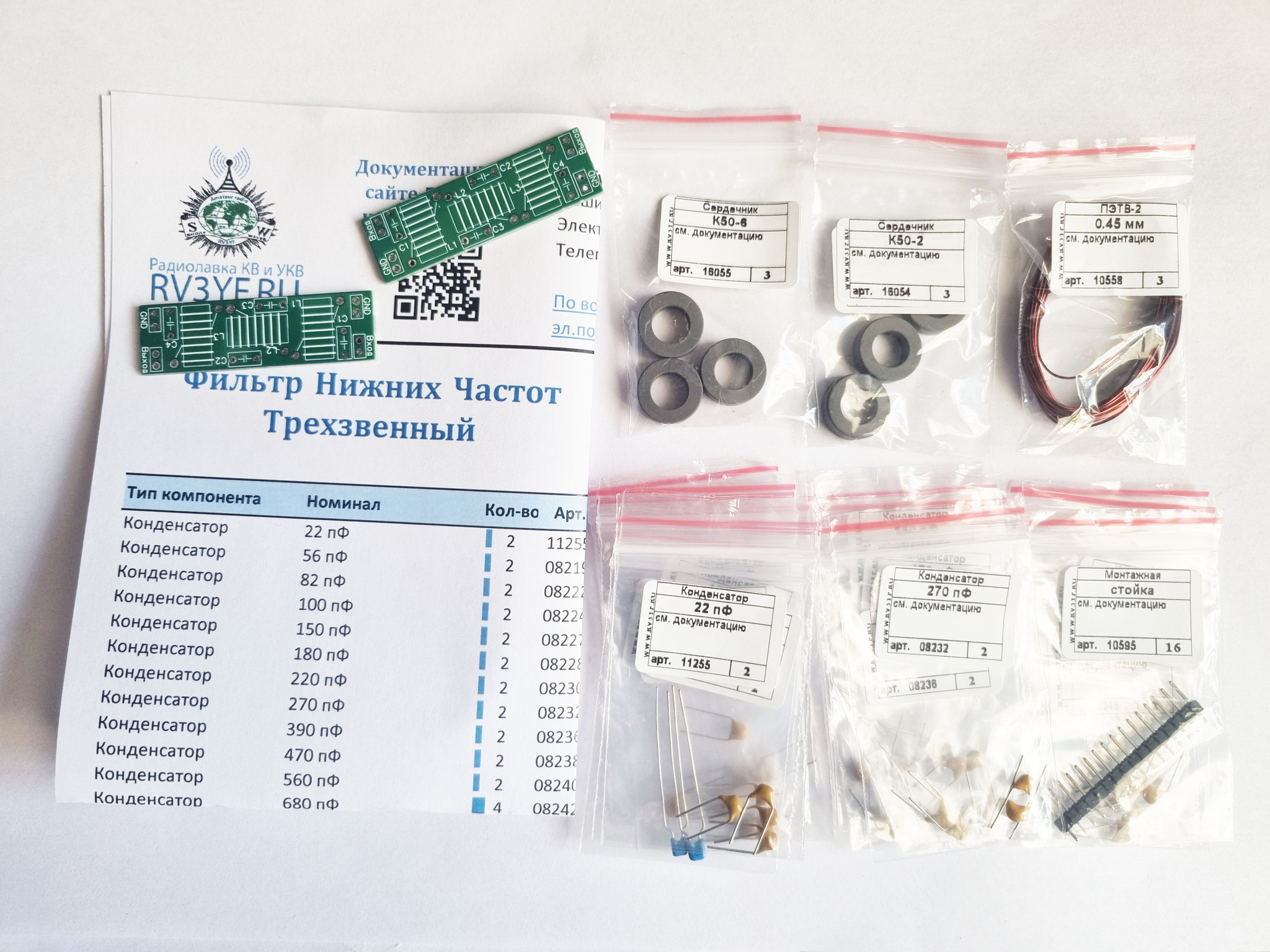

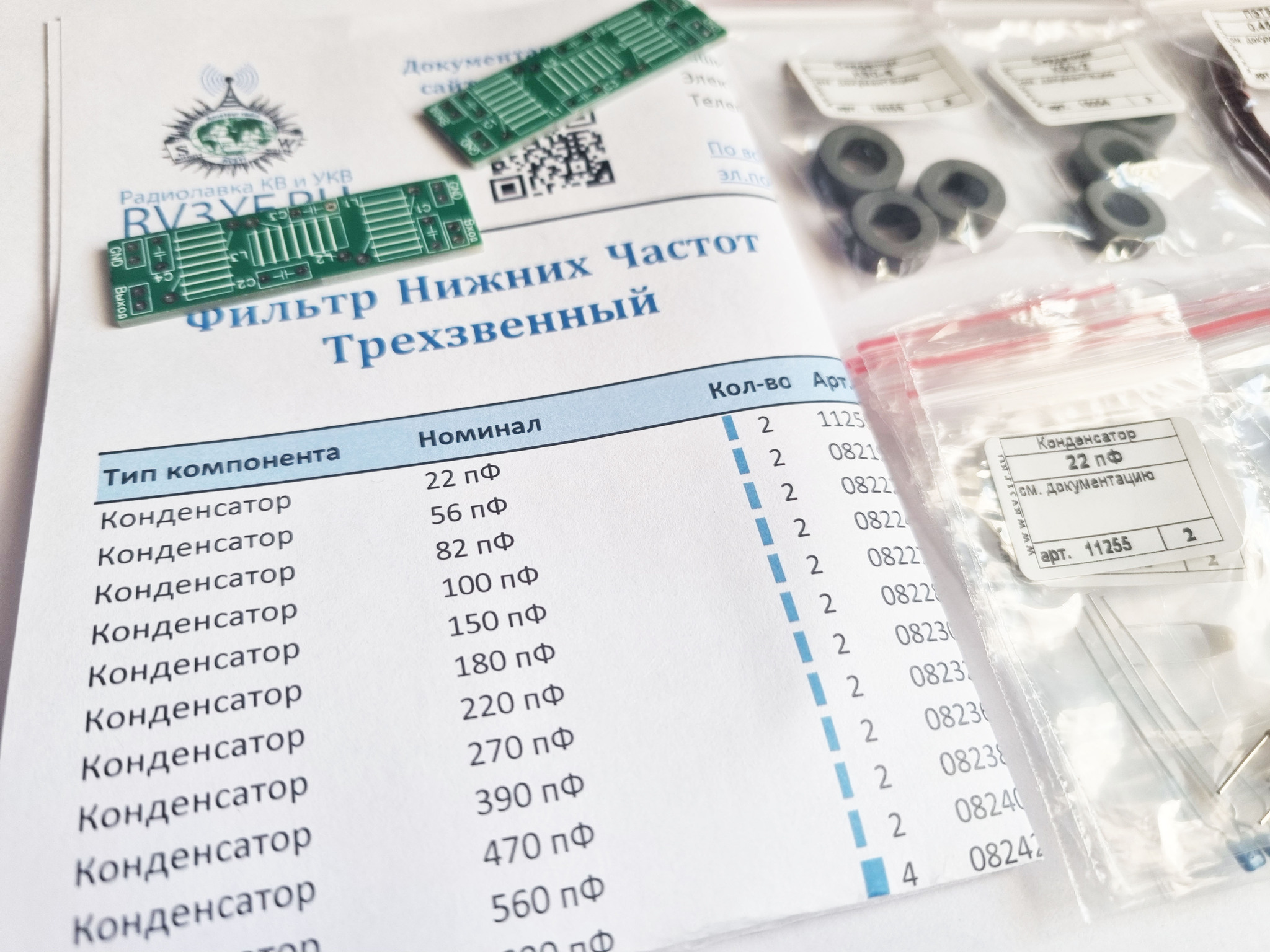

В набор входит: Печатная плата - 2 шт, 6 сердечников, конденсаторы, провод ПЭТВ-2 и монтажная стойка.
