Синтезатор частоты «Дружба-3М»
(модель RUStatic-8A, версия 5.0 2025г.)

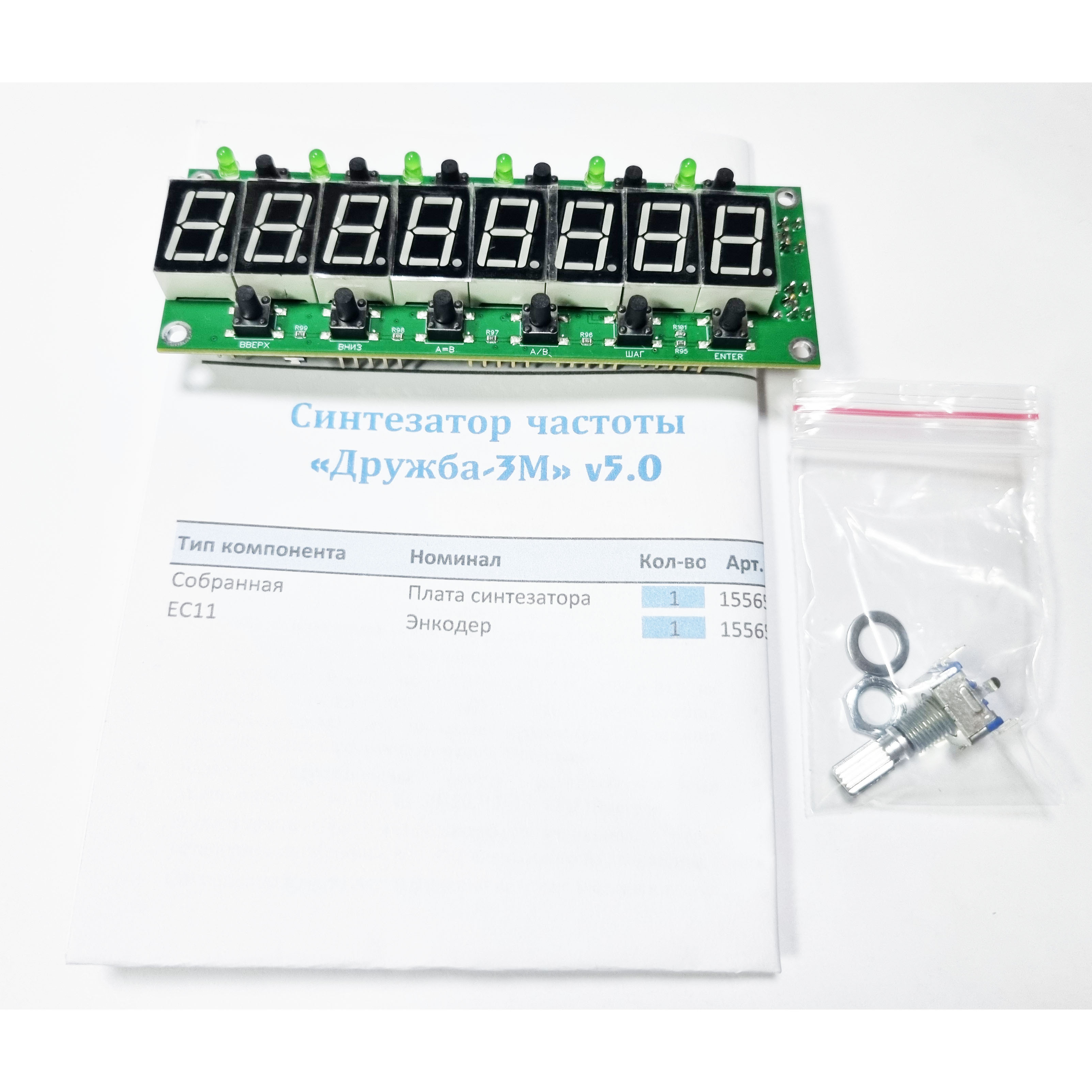

Синтезатор поставляется в собранном виде
-------------------------------------
Изменения в версии 5.0

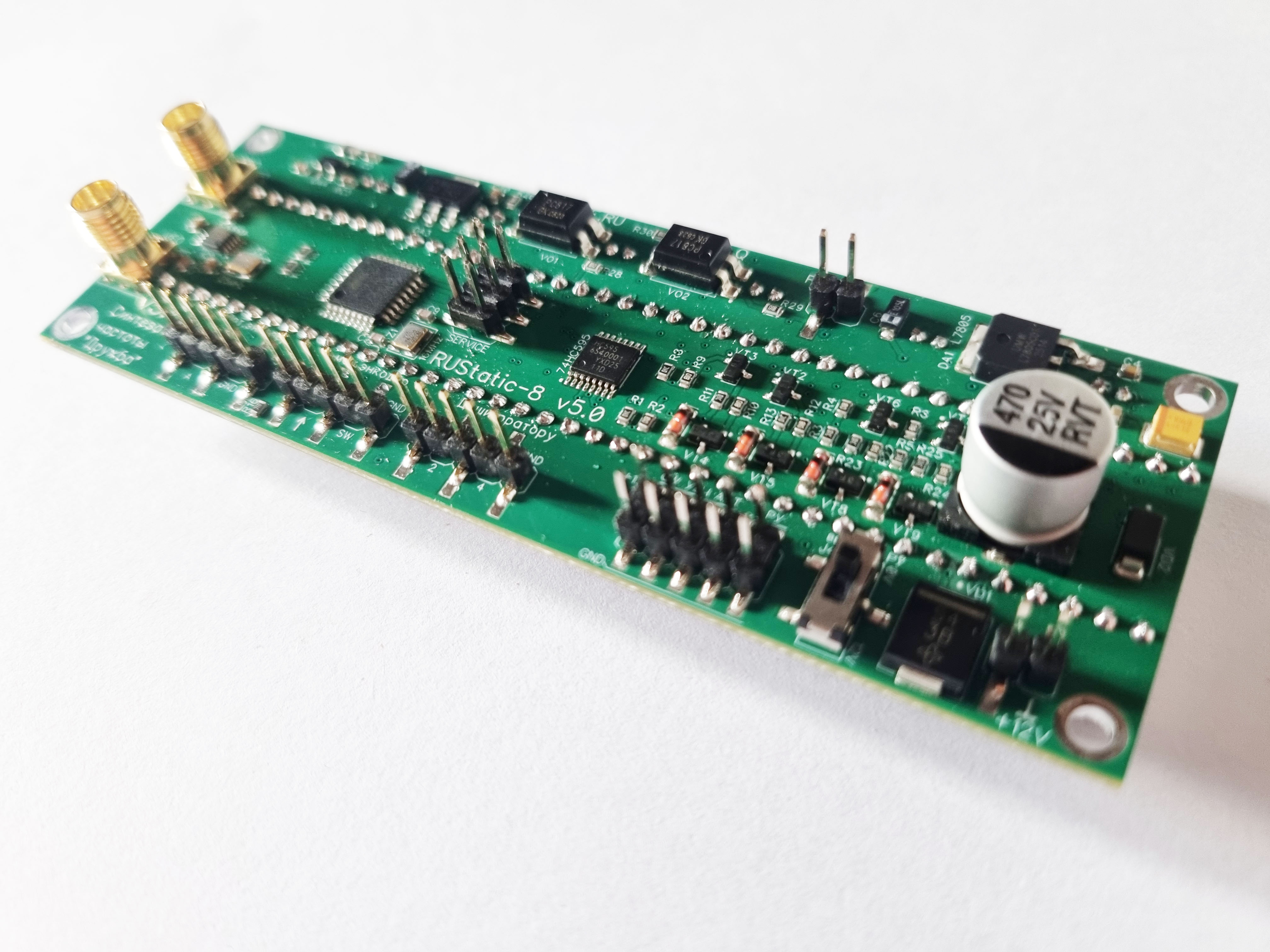

- Синтезатор уменьшился в размерах с трех до одной платы без потери функциональности. Переход выполнен благодаря добавлению верхнего ряда кнопок и более компактному монтажу компонентов
- В связи с изменениями "железа", полностью переработана прошивка: добавлено понятное в работе меню для настройки ПЧ, опорного гетеродина, точной калибровки si5351
- Добавлена функция выбора используемых диапазонов. Ненужные теперь можно убирать. А для используемых - установить "любимые частоты"
- Добавлена функция смены боковых полос: как методом основного гетеродина, так и опорным гетеродином.
- добавлена кнопка блокировки клавиатуры и энкодеров
- Для выхода АРУ добавлена возможность управлять 0 или +12В.
- Добавлен еще один шаг для основного энкодера: 1Гц, 10Гц или 100Гц
- При сбросе питания синтезатор моментально сохраняет все текущие настройки.

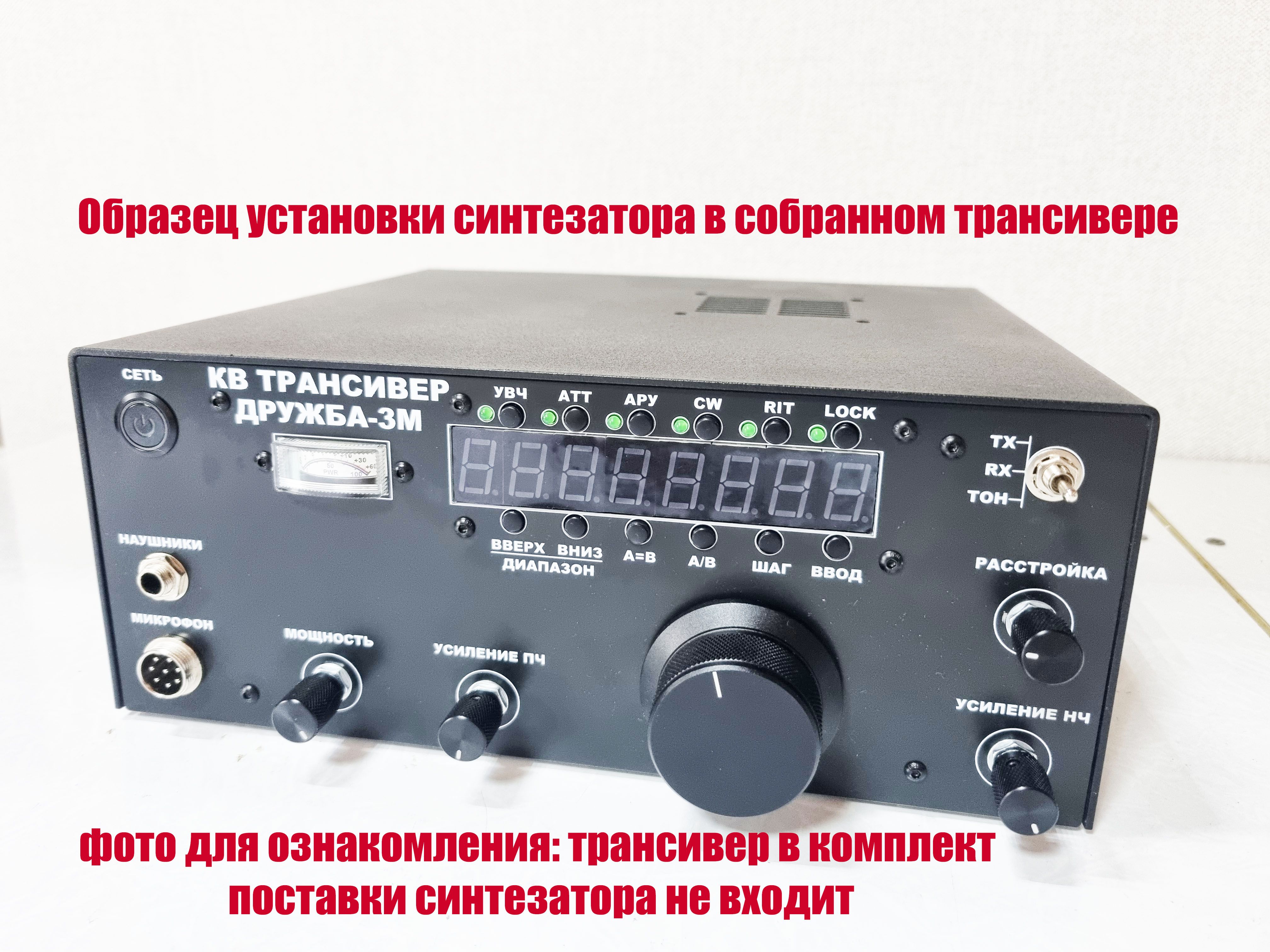

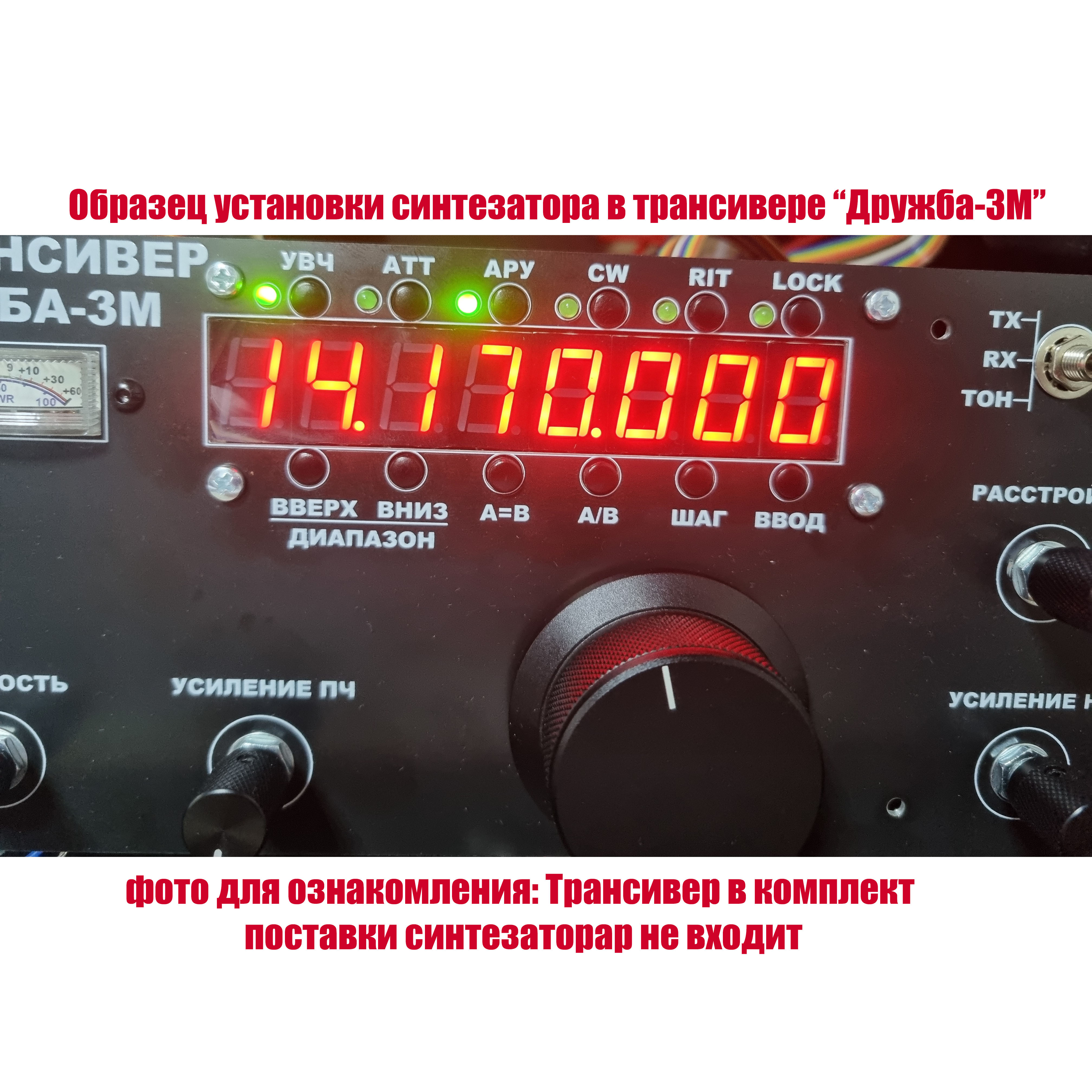

Универсальный синтезатор частоты со статической индикацией RUStatic-8A разработан для работы с трансивером «Дружба-М», но фактически является универсальным и для других радиолюбительских конструкций от приемника до трансивера. Отличительной чертой данного синтезатора является простой, доступный и удобный в использовании индикатор на 7-сегментах. Данная индикация хорошо себя зарекомендовала во многих конструкциях по всему Миру. На экране – только частота! Глаз не устает от безумного количества информации в отличие от больших современных дисплеев трансиверов!

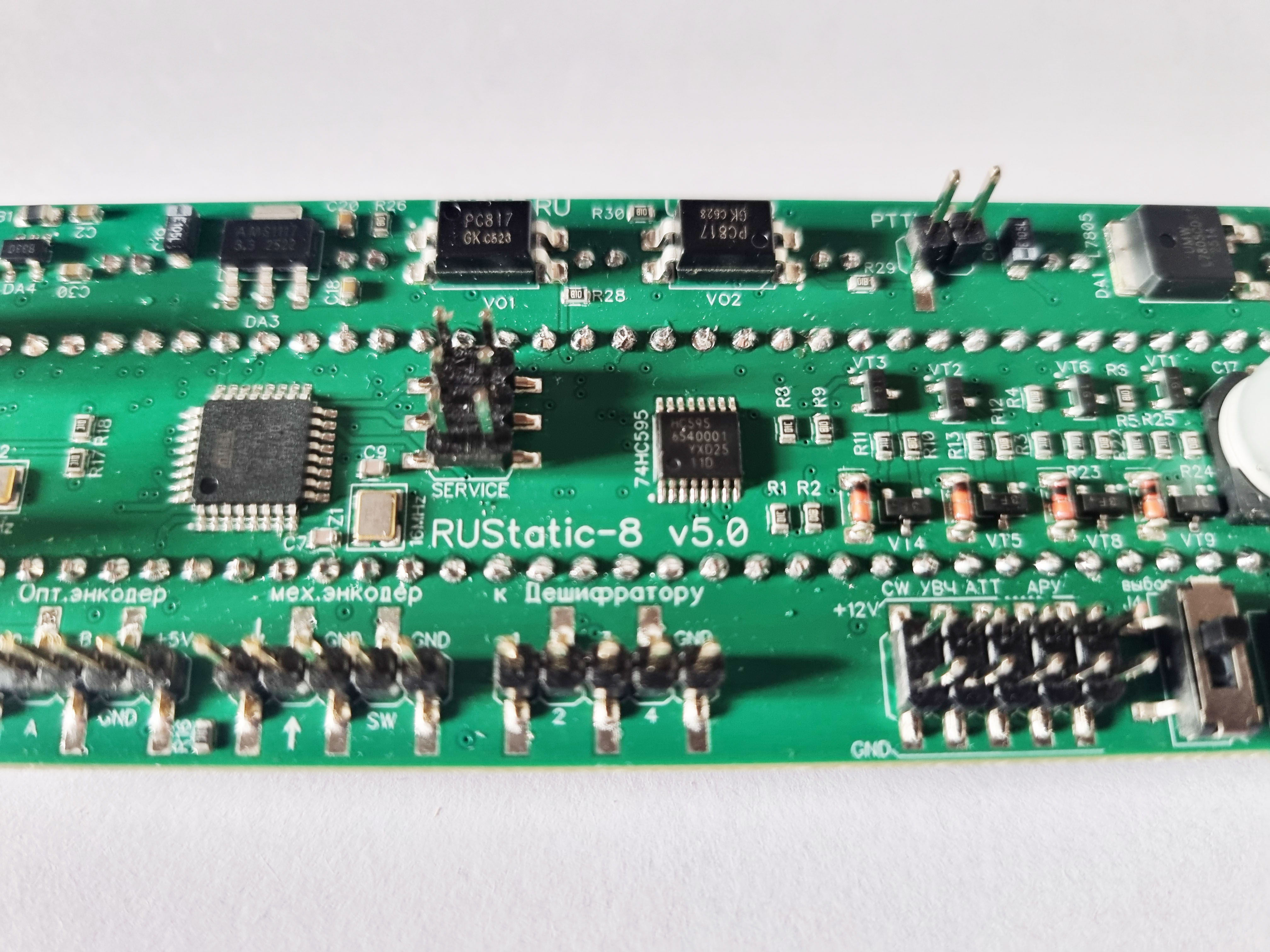

В качестве основных компонентов построения синтезатора мы выбрали высокопроизводительный процессор Atmel, микросхему-генератор Si5351 (уже зарекомендовавшую себя с лучшей стороны в радиолюбительских кругах), а также систему управления статической индикацией с помощью микросхем 74HC595, что делает синтезатор малошумным.
Технические характеристики
Перестройка частоты осуществляется оптическим энкодером и вспомогательным механическим энкодером.
Оптический энкодер в комплект поставки не входит.

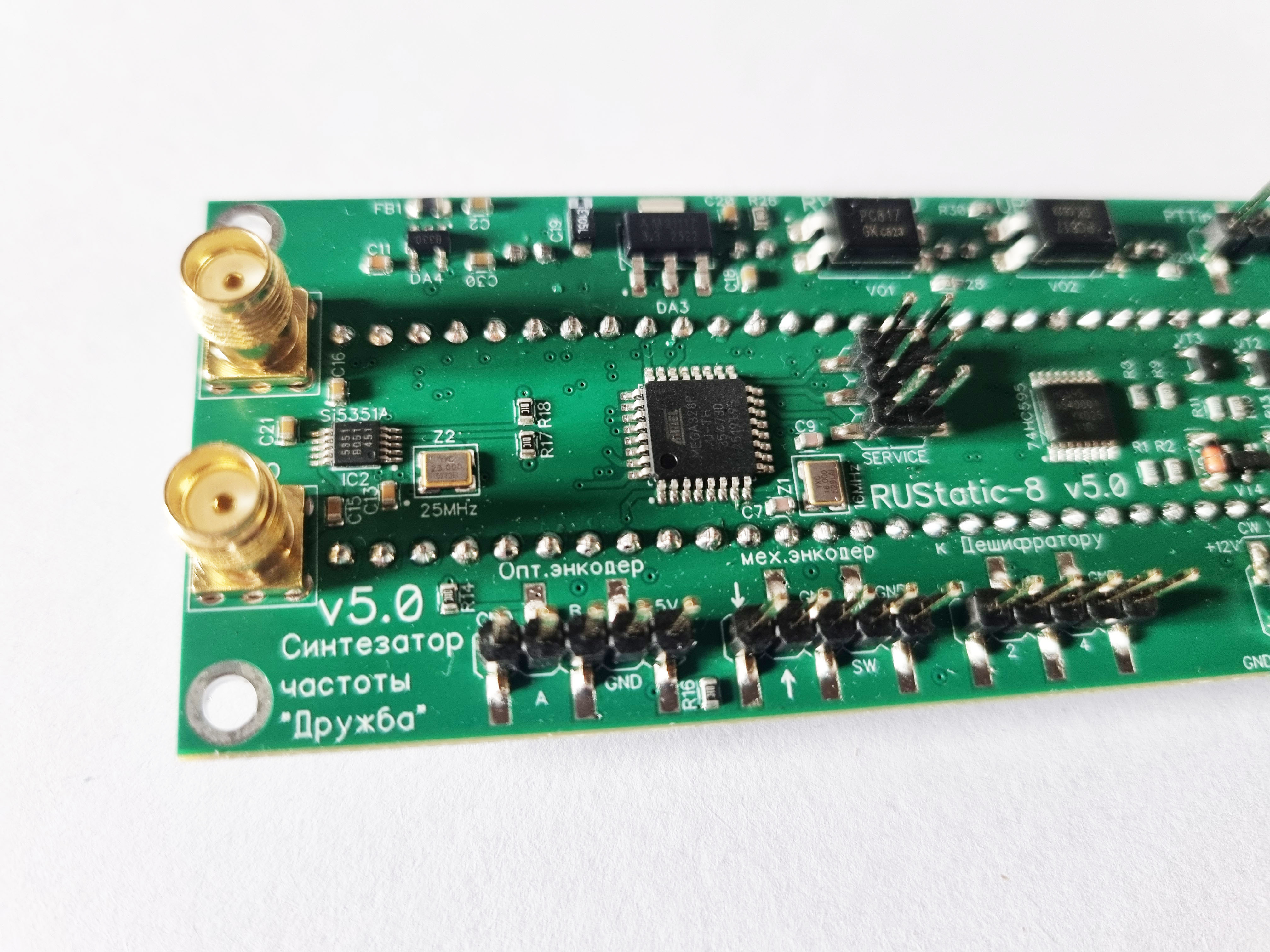

• Генератор частоты организован на микросхеме Si5351a
• Два гетеродина: основной и опорный – от 10 кГц до 99 МГц

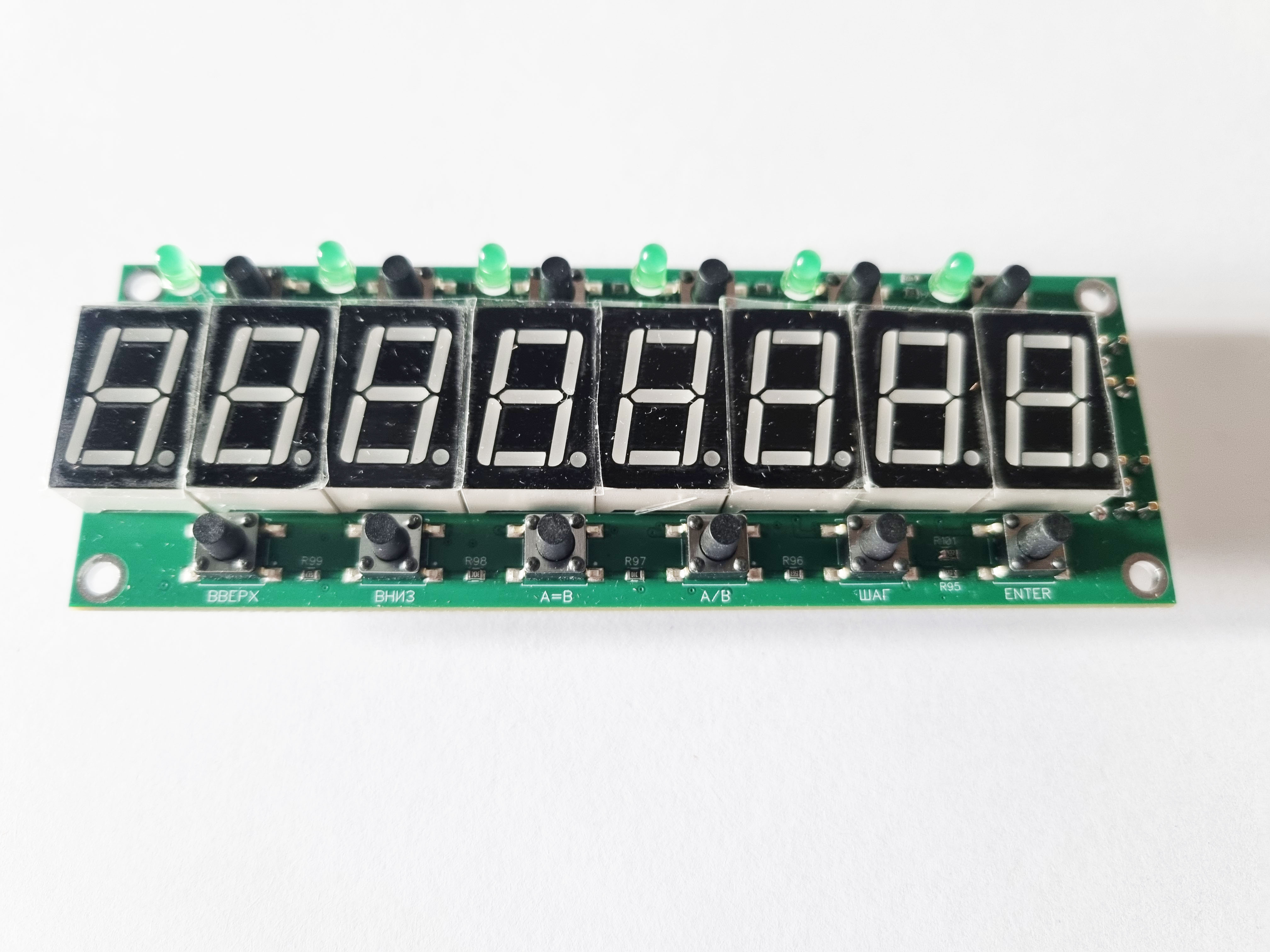

• Управление синтезатором производится энкодерами и кнопками верхнего и нижнего ряда вокруг индикации
• Шаг перестройки основного энкодера 1Гц, 10Гц или 100Гц. На один оборот энкодера 100Гц, 1 кГц или 10 КГц соответственно. Шаг перестройки вспомогательного энкодера можно устанавливать любой в пределах от 1 Гц до 10 МГц.
• Возможность задать любую частоту кнопками
• Управление переключением УВЧ, АТТ, АРУ, CW и RIT (на выходах напряжение 12В для переключения соответствующих реле на платах трансивера). Индикация переключений светодиодная рядом с кнопками.
• Быстрое переключение между радиолюбительскими диапазонами – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров
• Возможность убрать неиспользуемые диапазоны, а также установить «любимые» частоты для каждого из диапазонов.
• Сохранение всех частот и функций при выключении питания.
• Режим расстройки управляется энкодером до ±5 КГц от установленной частоты с шагом 10 Герц
• Поддержка сохраняемых частот VFO-A и VFO-2, а также быстрое переключение между ними (A=B, A/B)
• 4-х битный выход на переключение диапазонов на платах фильтров модификаций BPF-9, BPF-6, BPF-3 Дружба-3М, ФНЧ-2.11, ФНЧ-3М
• Встроенное меню для быстрой и удобной настройки промежуточной частоты (ПЧ), частоты опорного генератора и точной калибровки синтезатора
• Автоматический режим работы ПЧ:
o до 10,5 Мгц складываем «+ПЧ»
o выше 10,5 Мгц вычитаем «-ПЧ»
• Возможность переключаться на другую боковую полосу
• Высокопроизводительный процессор Atmel ATMEGA328A

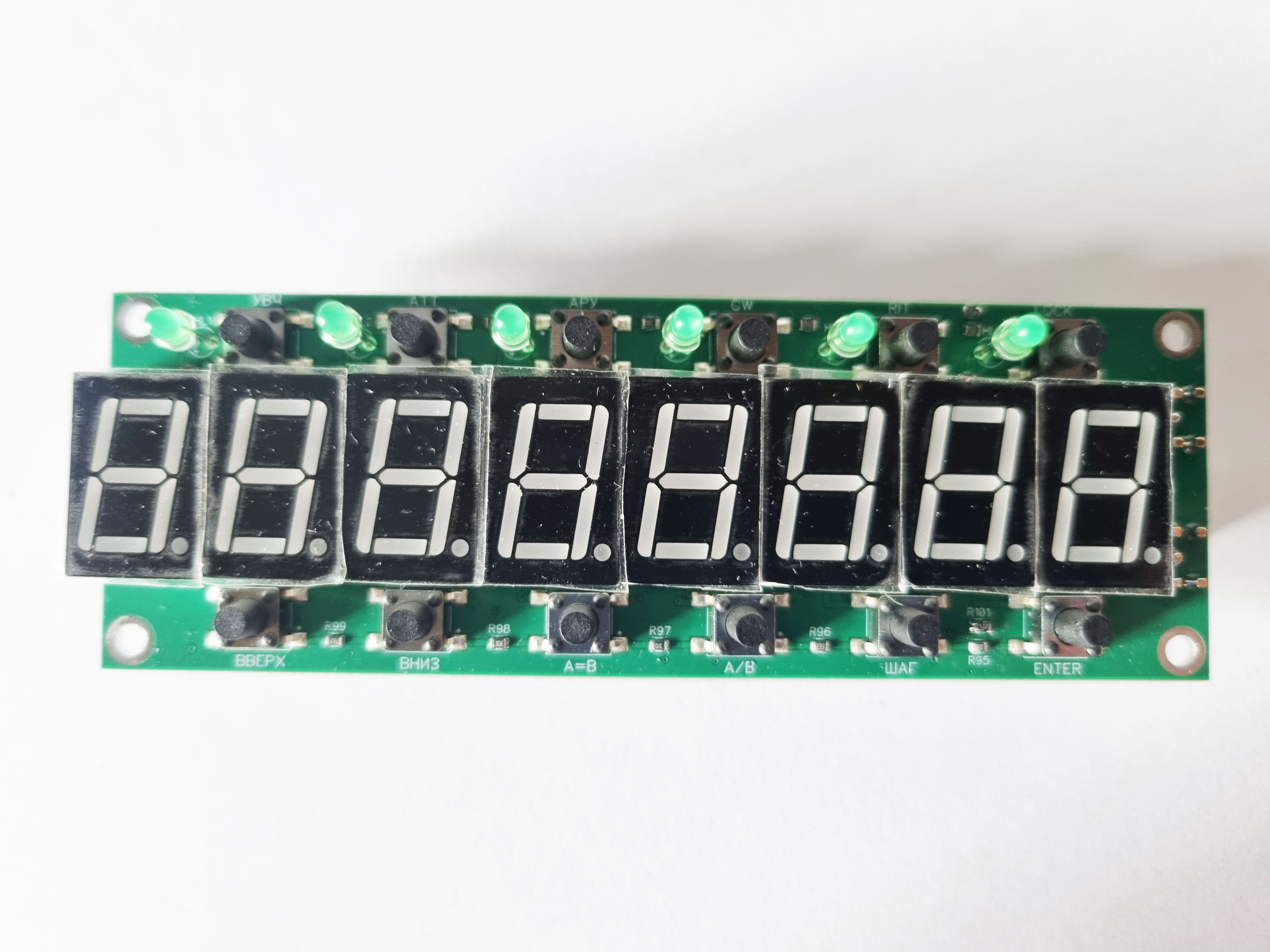

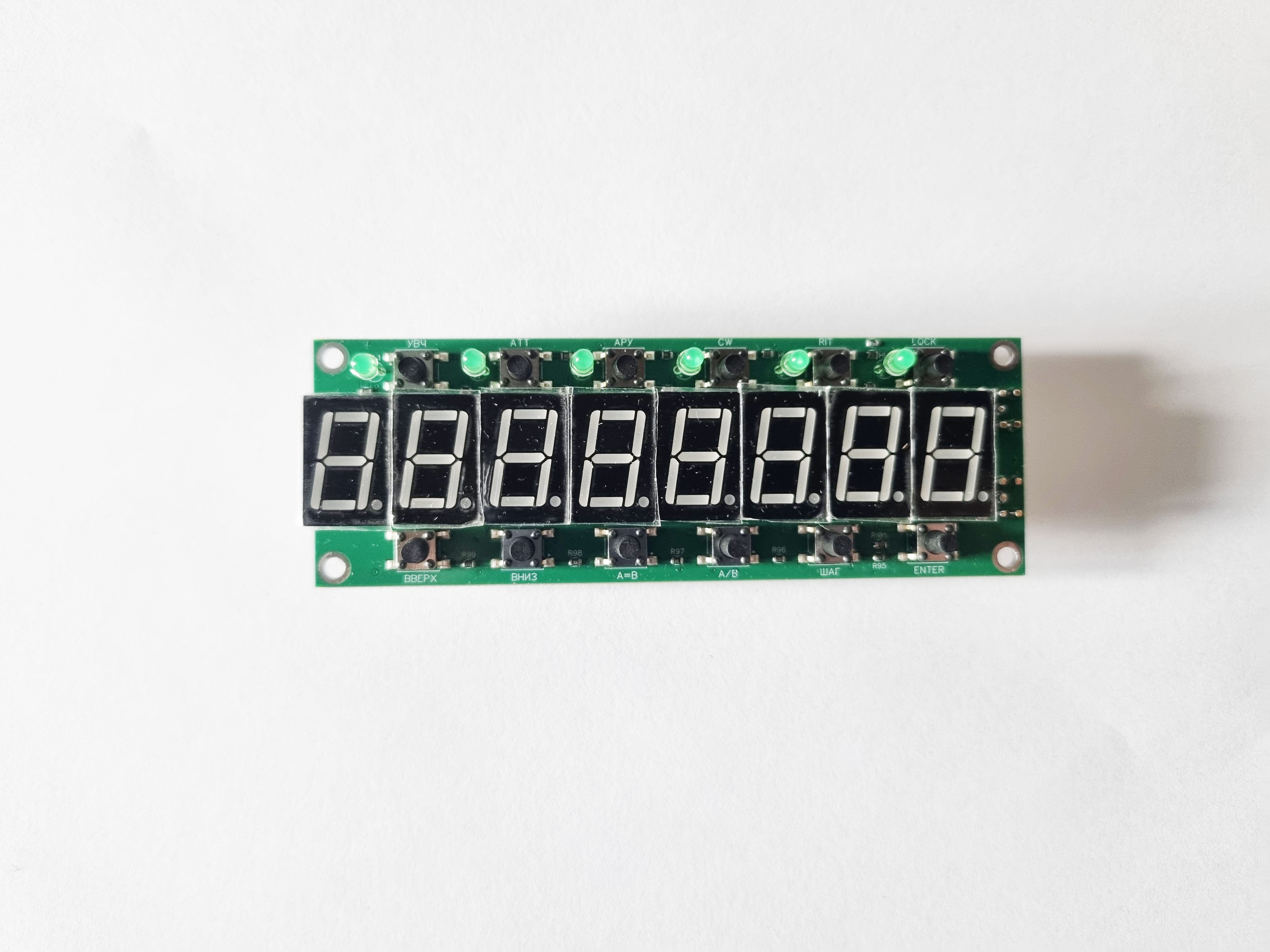

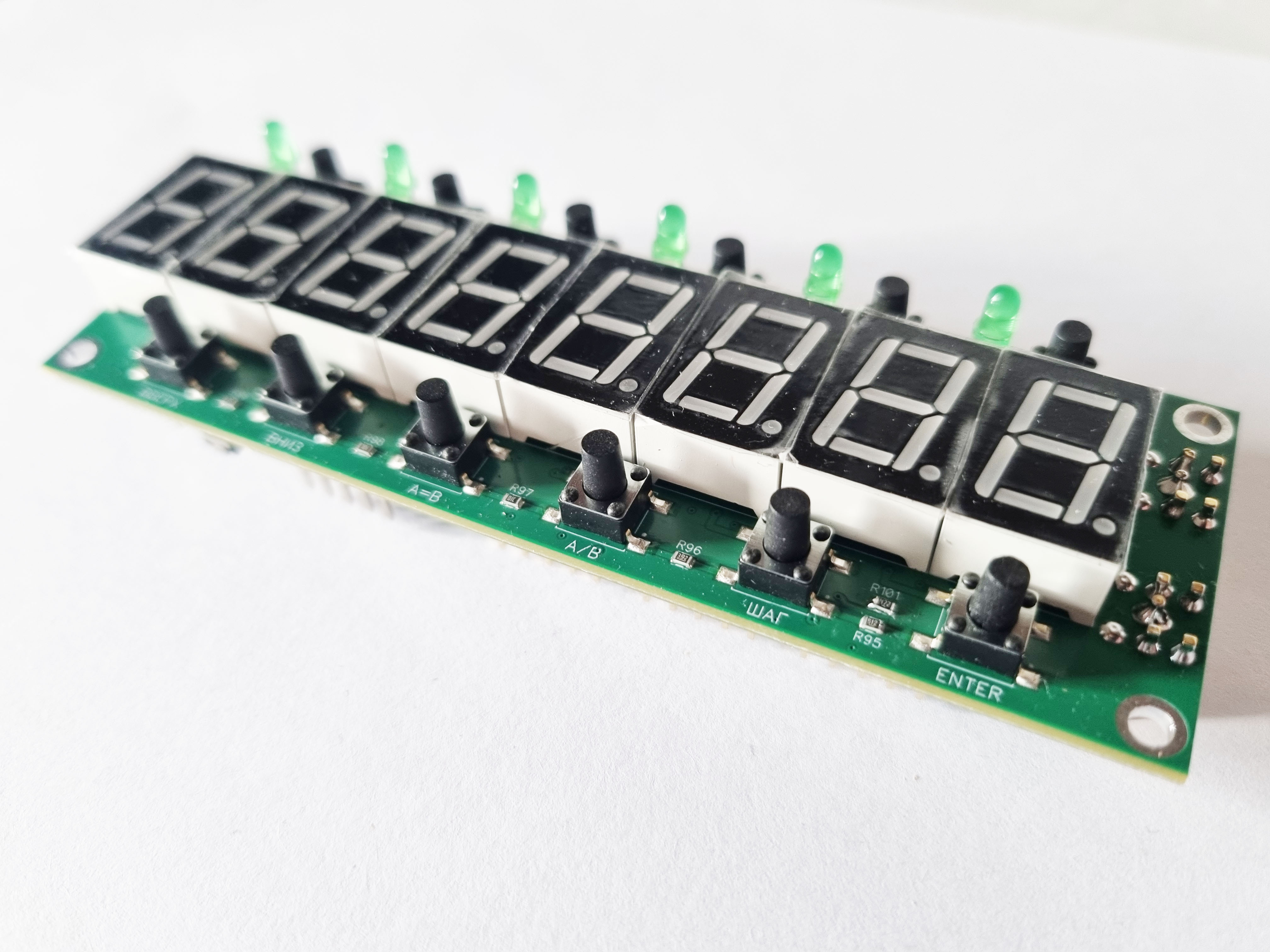

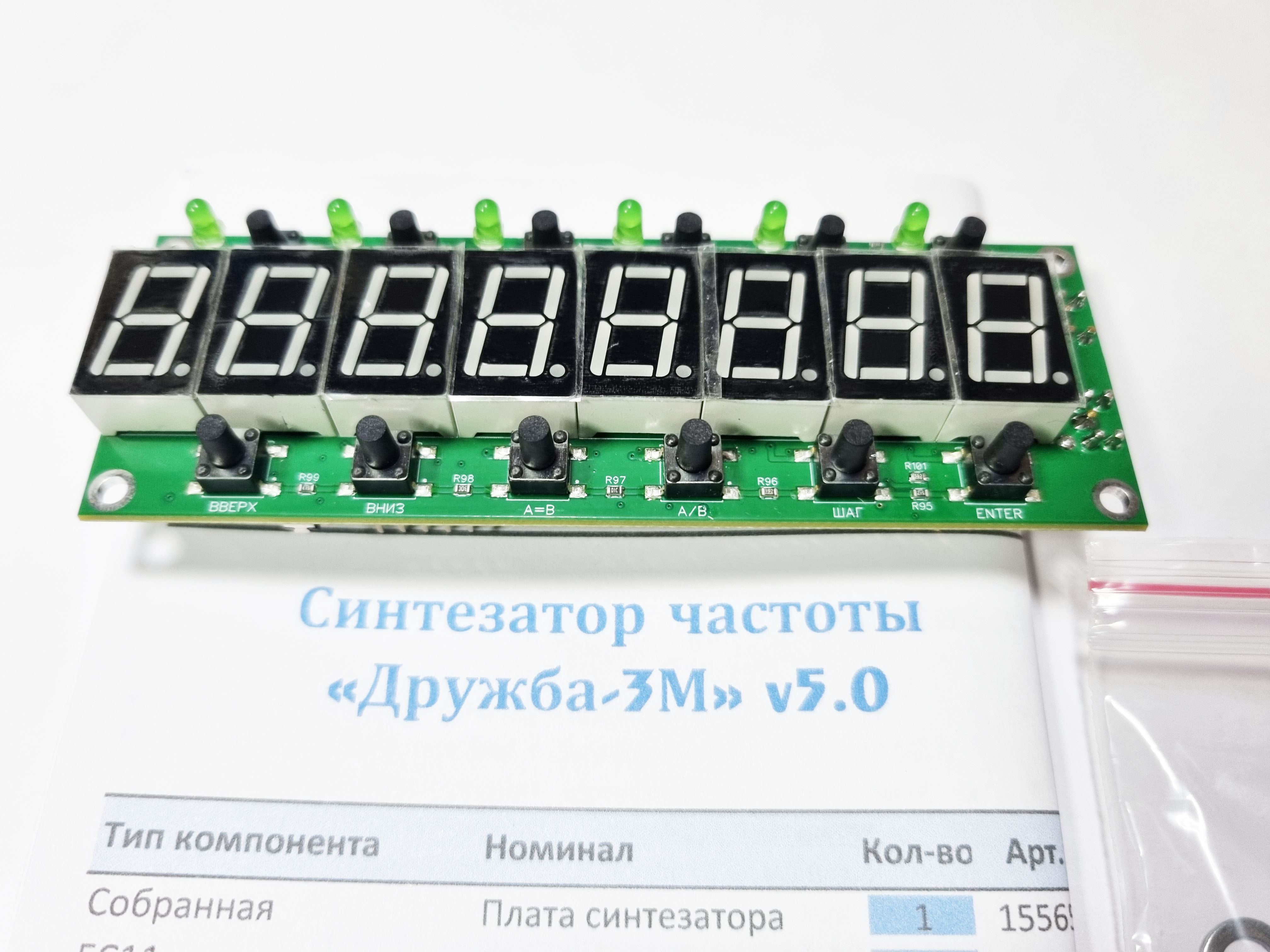

• Светодиодная 8 разрядная индикация
• Потребление – до 250 mA
• Рекомендуемое питание синтезатора 12В.

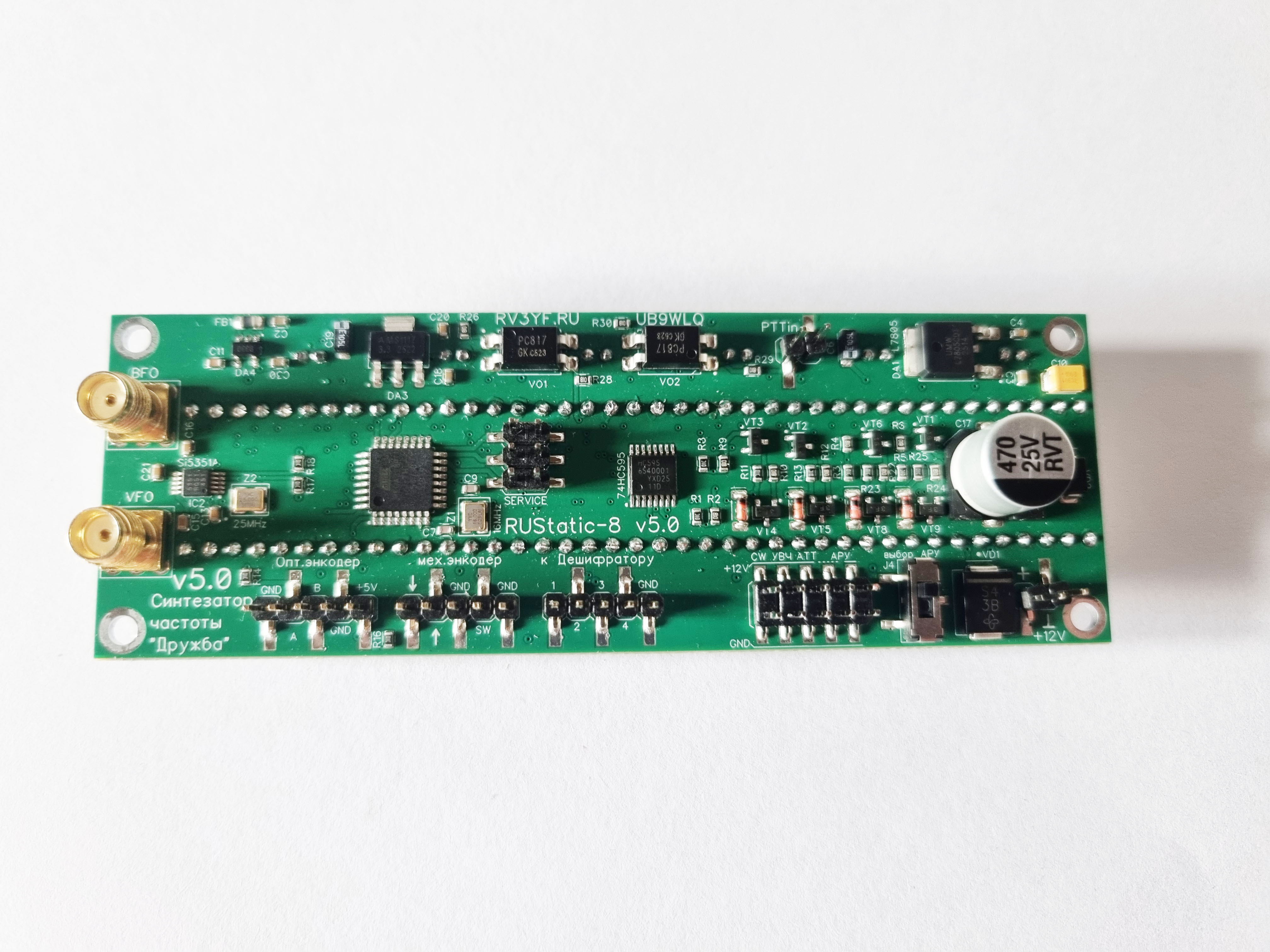

Размеры плат 111х38мм
