НАБОР ДЛЯ САМОСТОЯТЕЛЬНОЙ СБОРКИ!
В комплекте реле G5V-1-12VDC (12В).
Диапазонные полосовые фильтры используется на входе приемной части трансиверов и приемников для ослабления сильных внеполосных сигналов.
Диапазонные полосовые фильтры «Дружба-3М» – это полосовые фильтры на 9 диапазонов с усилителем по высокой частоте (УВЧ) и функцией аттенюатора (АТТ). Схемы УВЧ и АТТ широко используются в таких платах, как BPF-6 и BPF-9, и отлично себя зарекомендовали. Данная модель фильтров является универсальной, и может использоваться в практически любых конструкциях, таких как трансиверах «Дружба», «Десна», «Дружба-М», «Роса», «Клопик», «Слобода» и др.

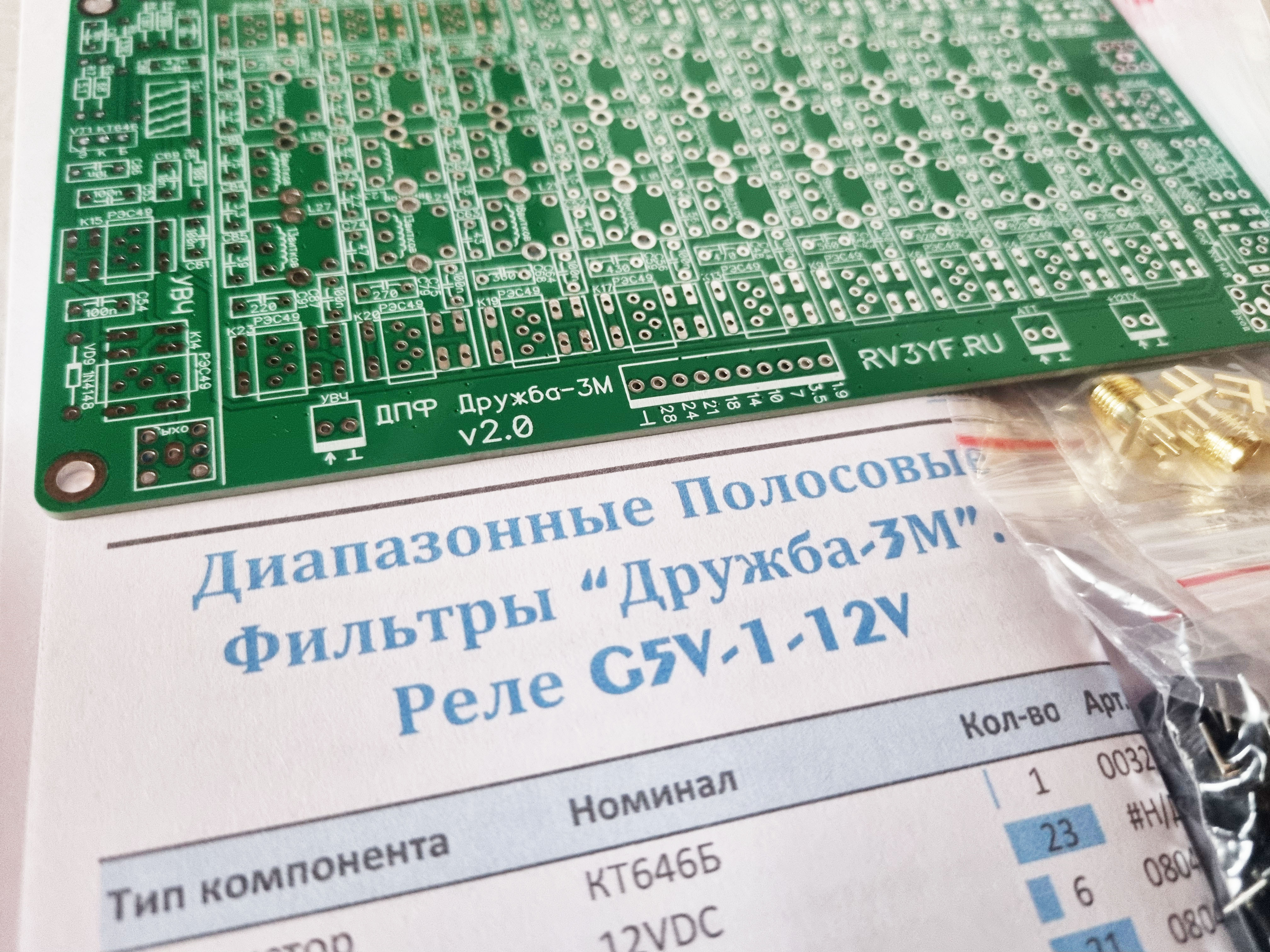

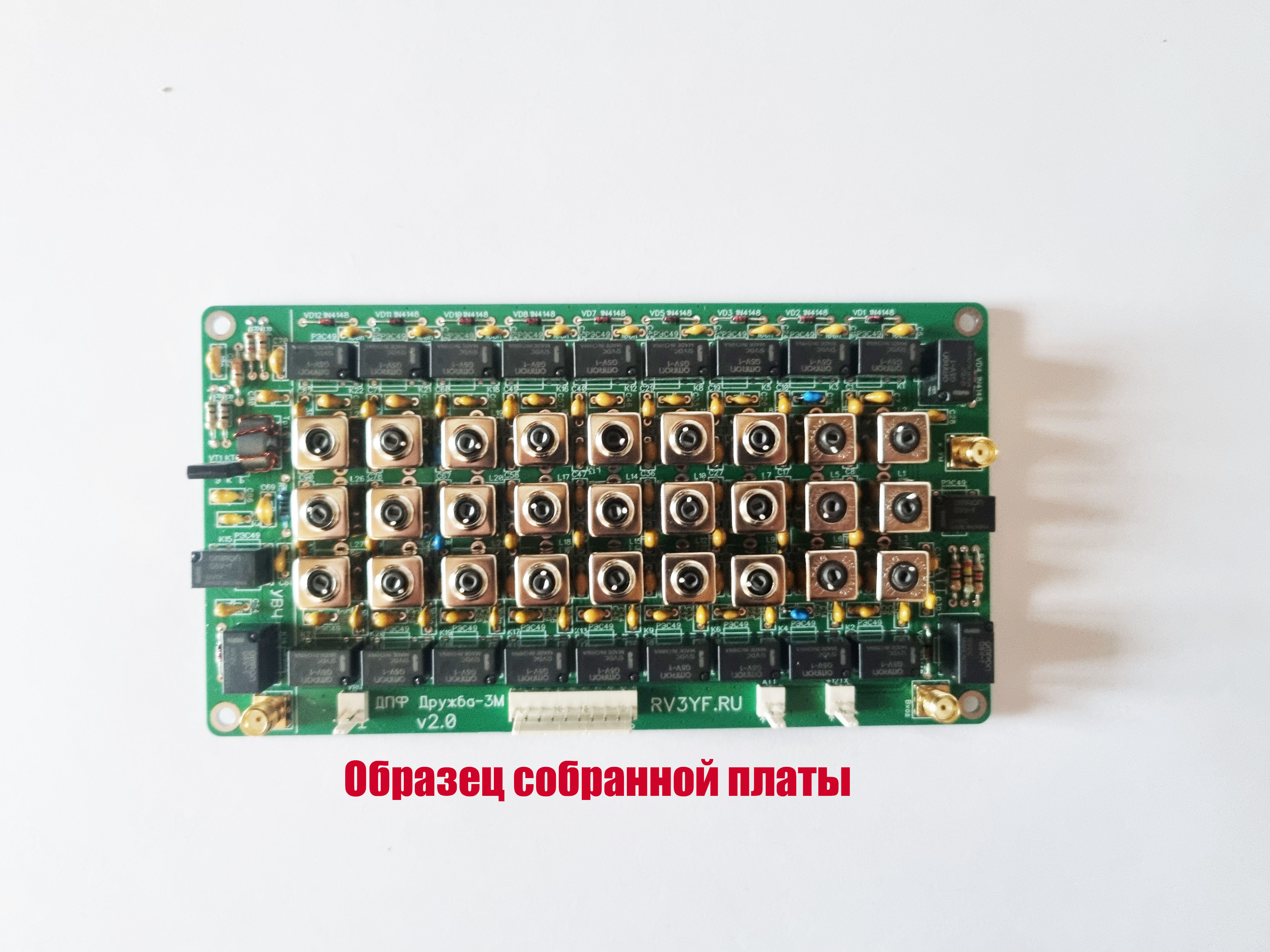

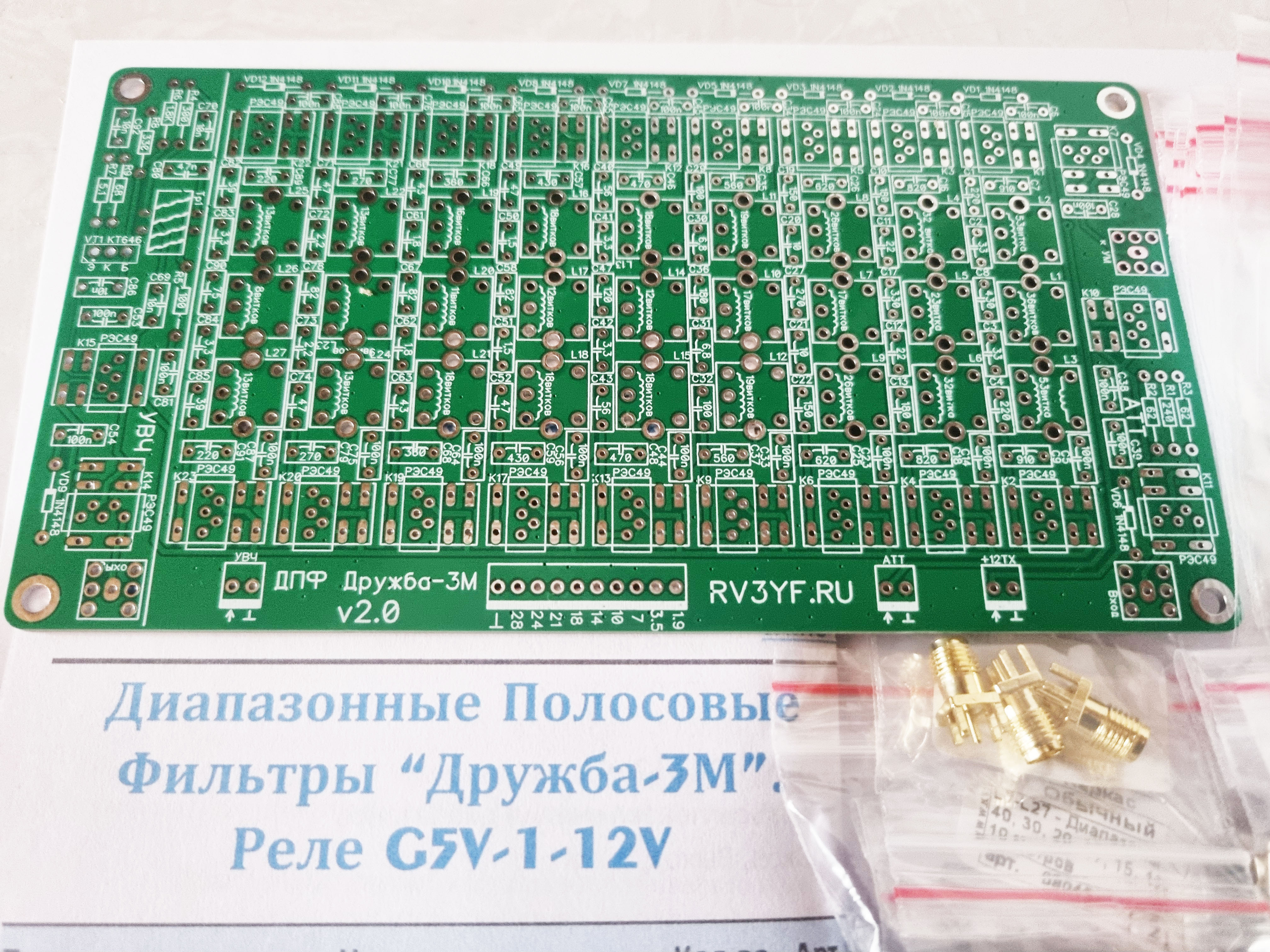

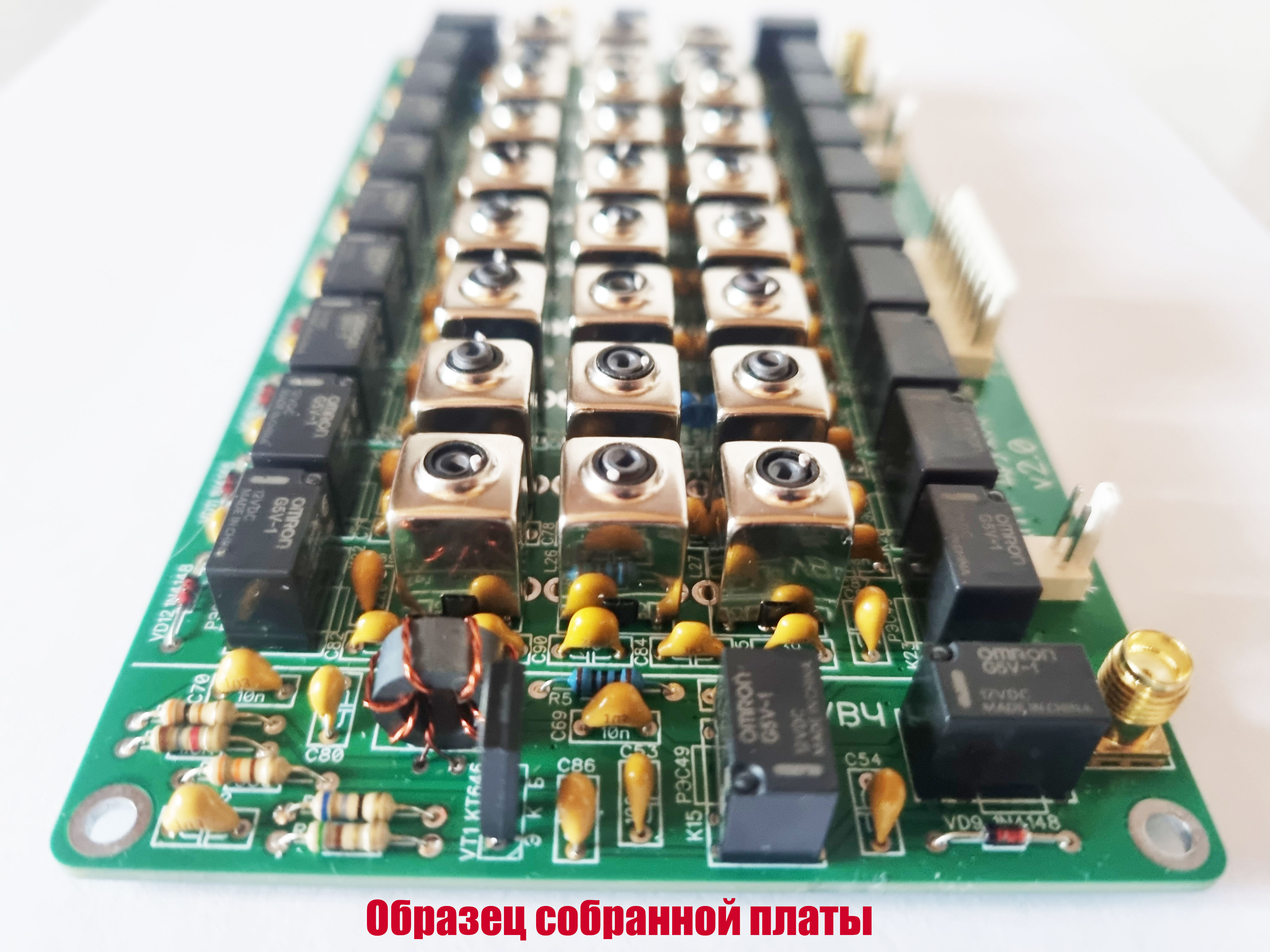

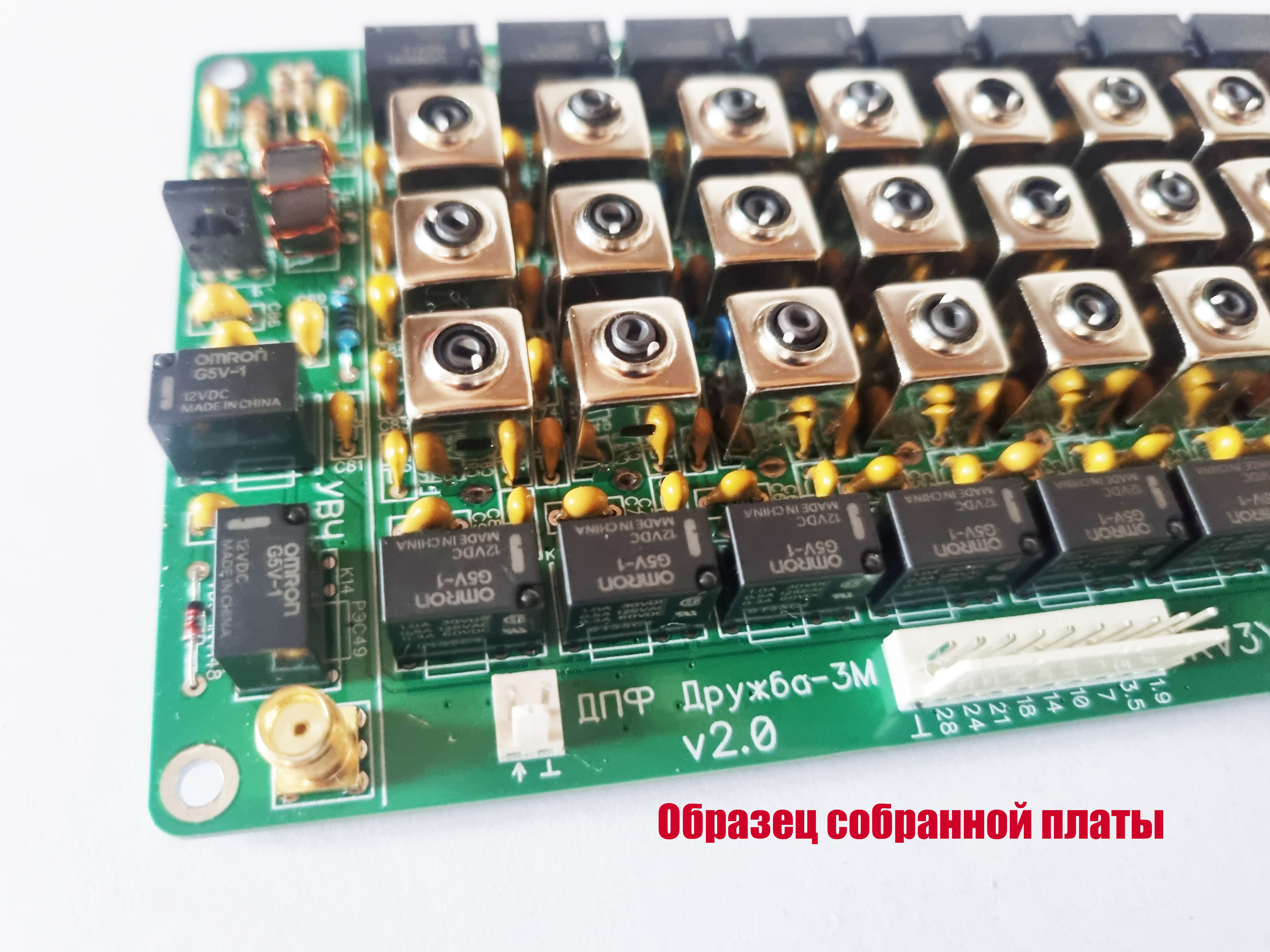

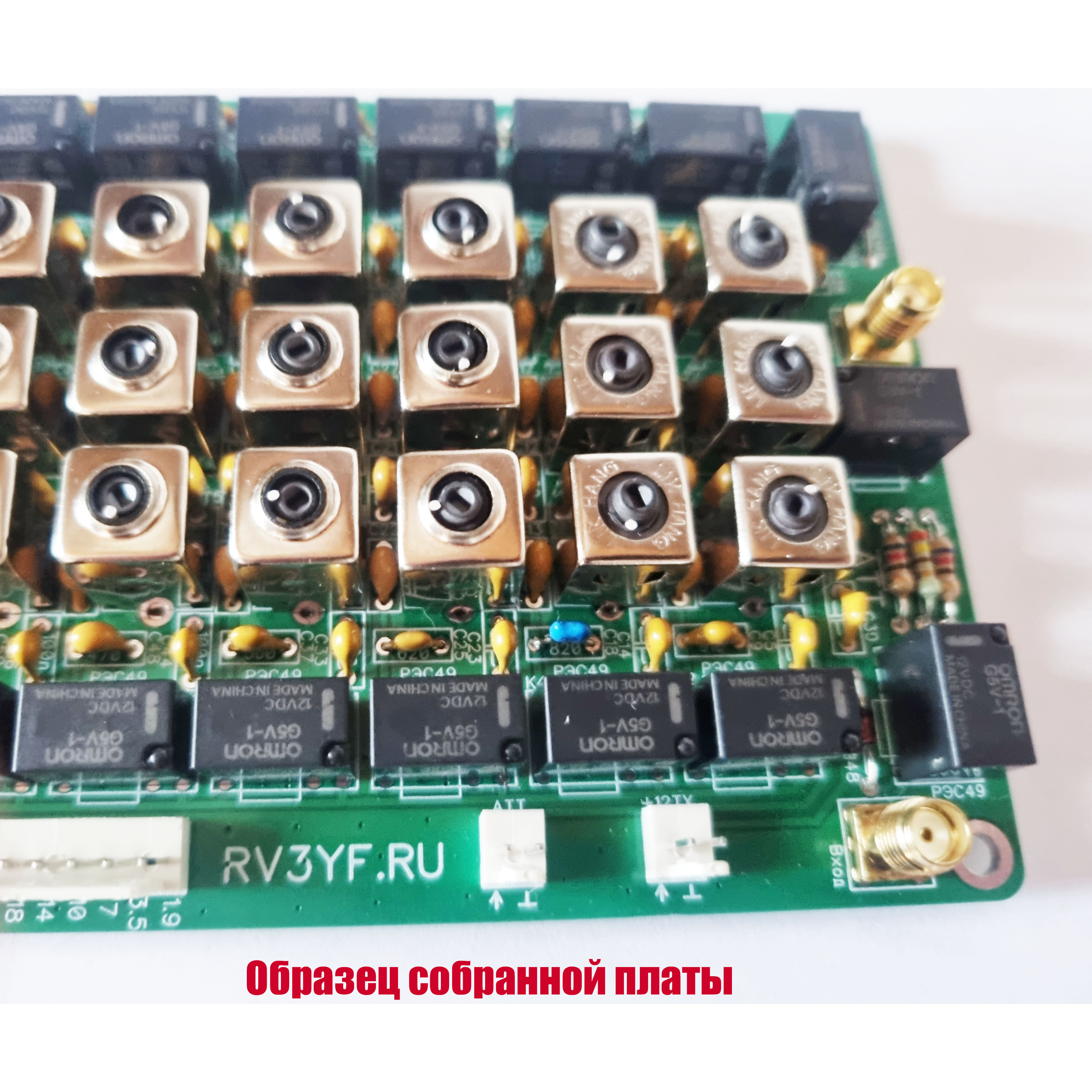

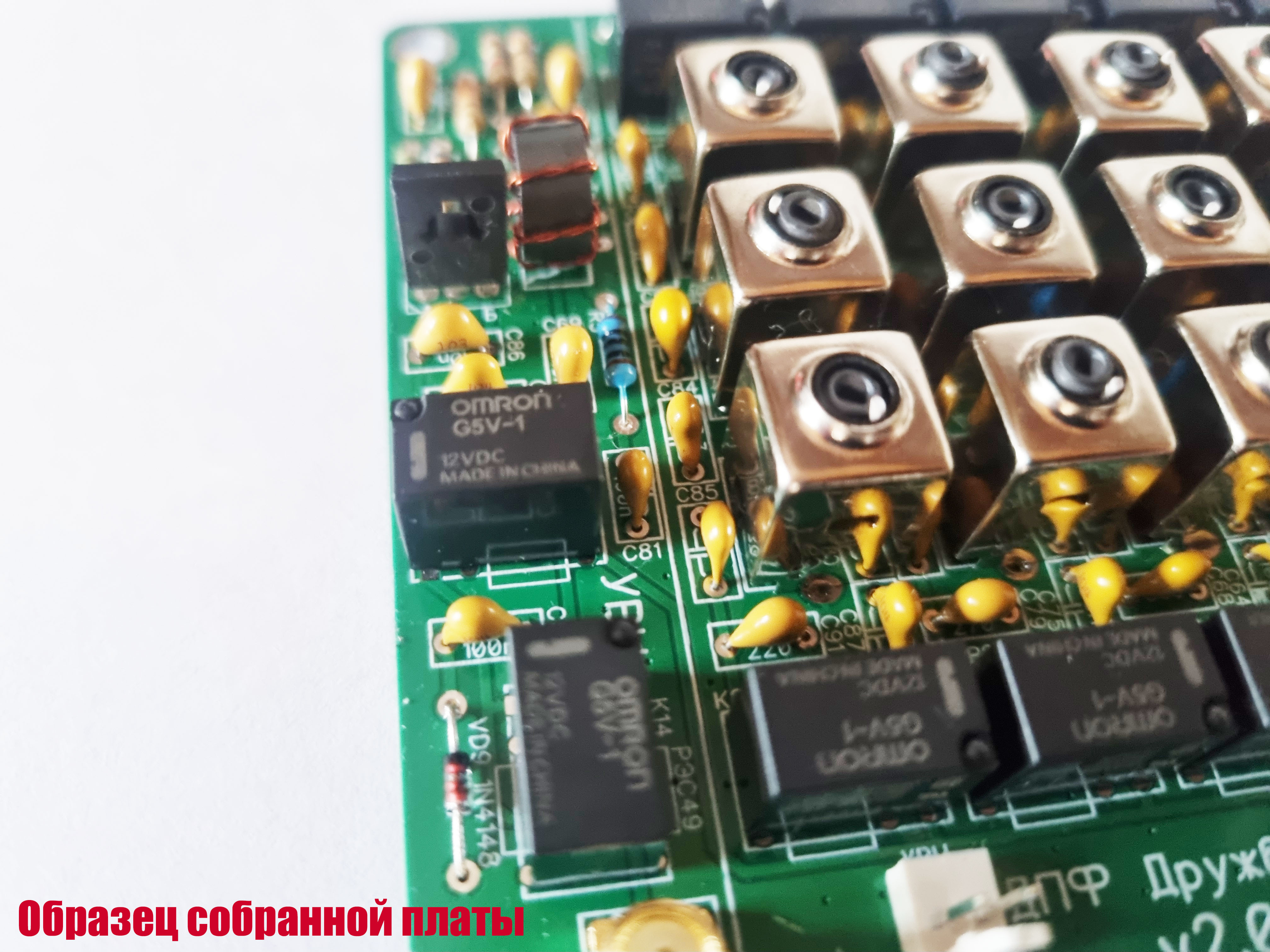

Принципиальная схема диапазонных полосовых фильтров «Дружба-3М» доступна для скачивания в отдельном файле. Полосовые фильтры трехконтурные с применением экранированных каркасов диаметром 5мм с ферритовыми сердечниками. В схеме используются керамические конденсаторы типа К10-17Б или импортные аналоги. Переключение между фильтрами производится с помощью реле РЭС-49 (РЭК-23) или импортного аналога серии G5V-1. Диоды 1N4148. Усилитель по высокой частоте выполнен на транзисторе КТ646 и ферритовом кольце К10х6х5 (К10х6х3). Аттенюатор выполнен на резисторах 0.25Вт. Полосовые фильтры, УВЧ и АТТ расположены на одной печатной плате размерами 160х87 мм.
Намоточные данные катушек индуктивности и номиналы конденсаторов приведены в таблице в документации и на принципиальной схеме 1. Также для каждой из катушек указано расчетное значение индуктивности. Каркасы контуров необходимо поместить в экраны, что позволит избавиться от неприятного явления, с которым сталкивались многие радиолюбители – влияние при настройке одного диапазона на другой.

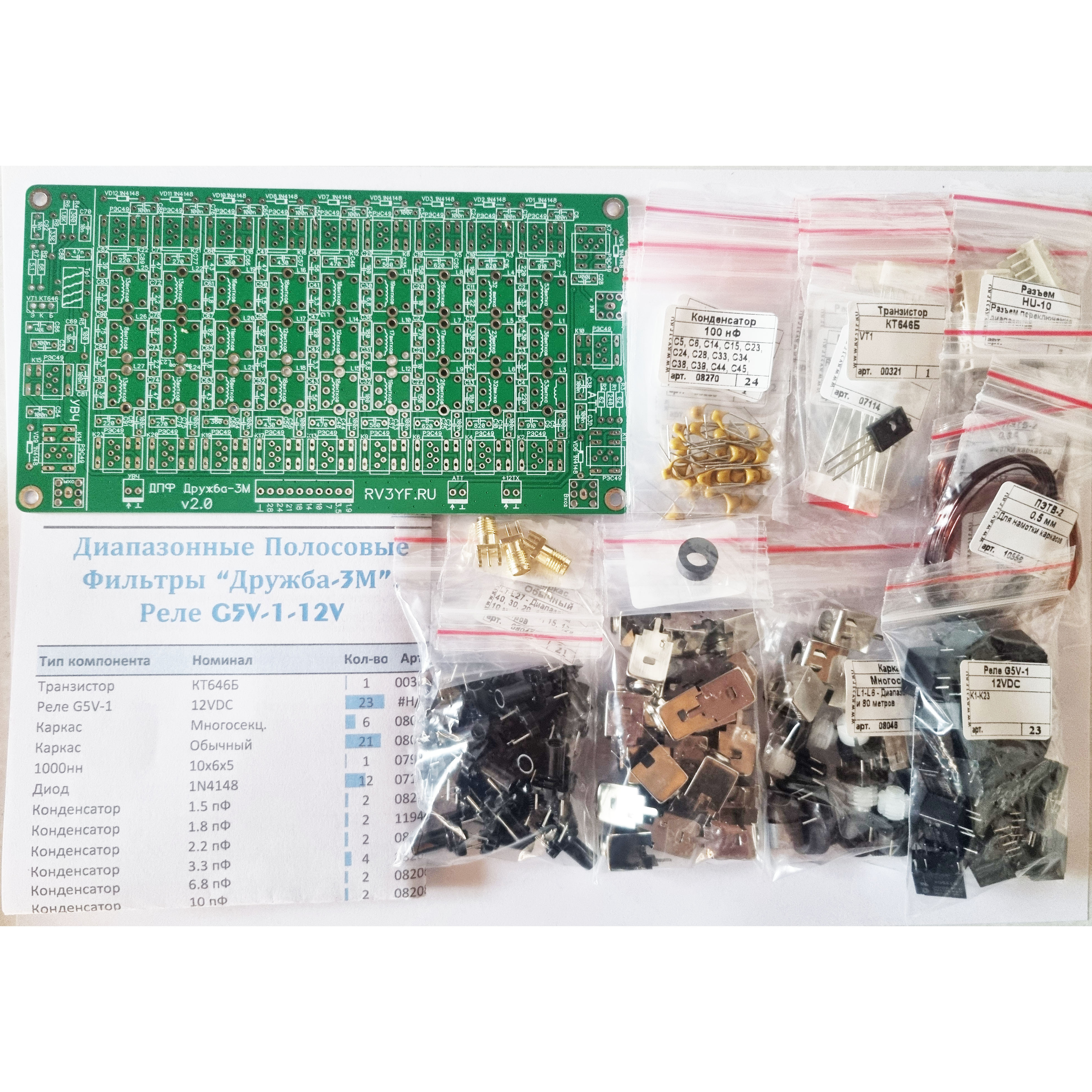

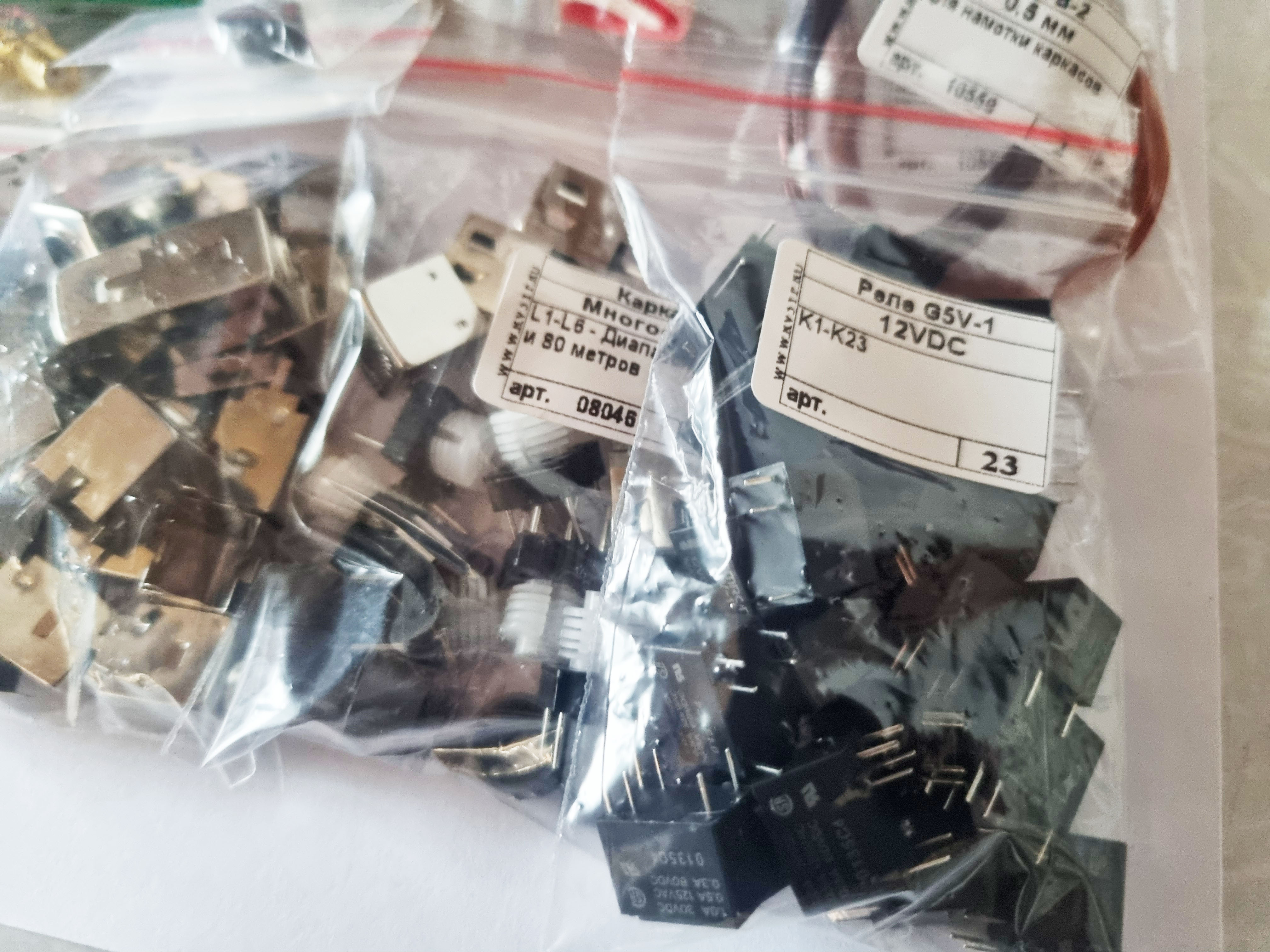

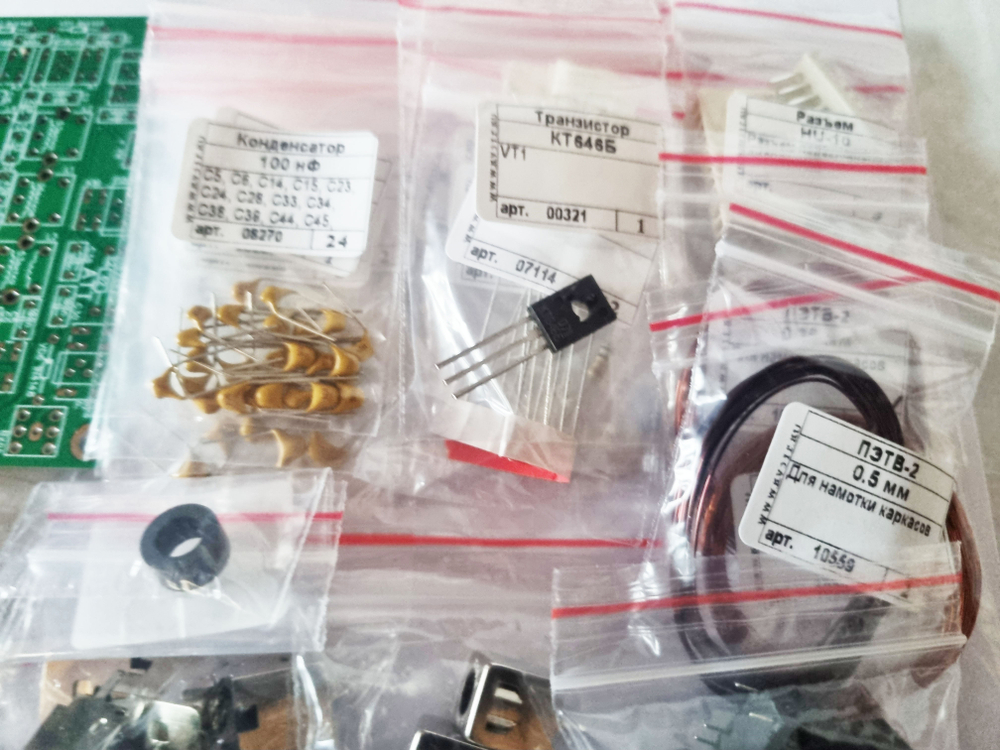

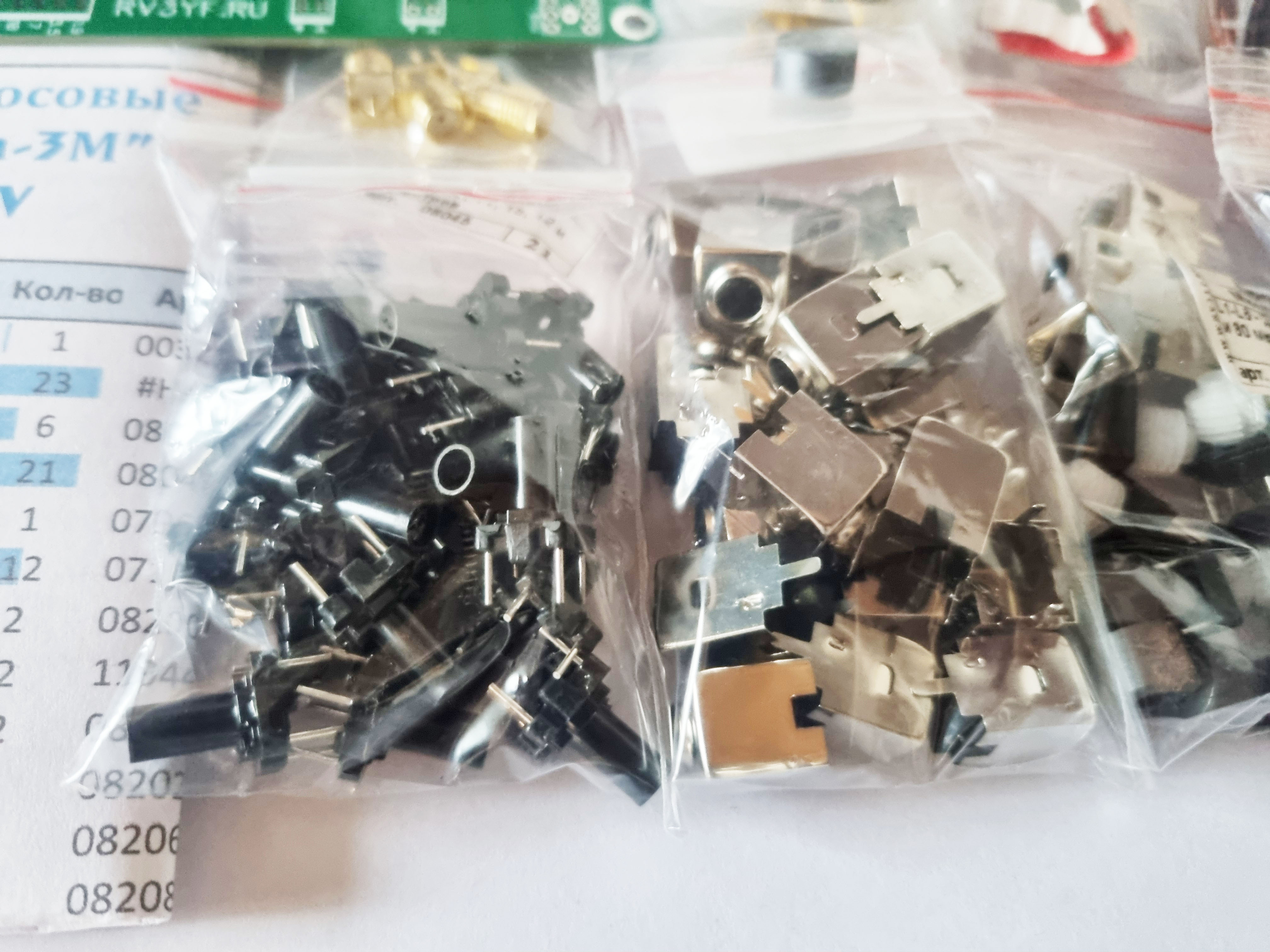

В состав базового набора входят: печатная плата, каркасы контуров, реле G5V-1-12VDC (12В), резисторы, диоды, конденсаторы, монтажная стойка, провод.
