Простой КВ приемник «Лидия» Версия 2.1

Документация к версии приемника 2.1

Документация к приемнику версии 2.0

В корзину Предзаказ

Набор самостоятельного изготовления двухдиапазонного приёмника «Лидия-2 band» - это простой приемник прямого преобразования, предназначенный для прослушивания SSB/CW радиолюбительских станций.



В первую очередь, этот проект предназначен для начинающих коротковолновиков, не имеющих большого опыта в конструировании аппаратуры. А также для радиолюбителей, которые хотят на выходных отдохнуть и сделать радиоприёмник.



Приемник работает в двух диапазонах частот 3500 кГц - 3800 кГц и 7000 кГц - 7200 кГц. Главным элементом является микросхема DA1 MC3361, которая используется в FM приемниках с двойным преобразованием частоты.

Приемник очень простой и не может по своим параметрам конкурировать со сложными заводскими или радиолюбительскими устройствами. Но при этом приятно и легко собирается, и начинает принимать станции с проволочной антенной длинной всего несколько метров. Но все же рекомендуется прослушивать CW и SSB радиолюбительские станции в диапазонах 40 метров и 80 метров с помощью антенны диполь или наклонный луч (Long-Wire).



Если у кого-нибудь из Ваших знакомых есть желание послушать радиоэфир, то это будет самый лучший и недорогой подарок.



Изменения в версии 2.1

- Доработан узел ГПД таким образом, чтобы диапазон 40метров настраивался в границах частот независимо от 80метров.

- Убрали вход для синтезатора частоты, а также перемычки переключения между штатным ГПД в связи с непопулярностью и дороговизны схемного решения

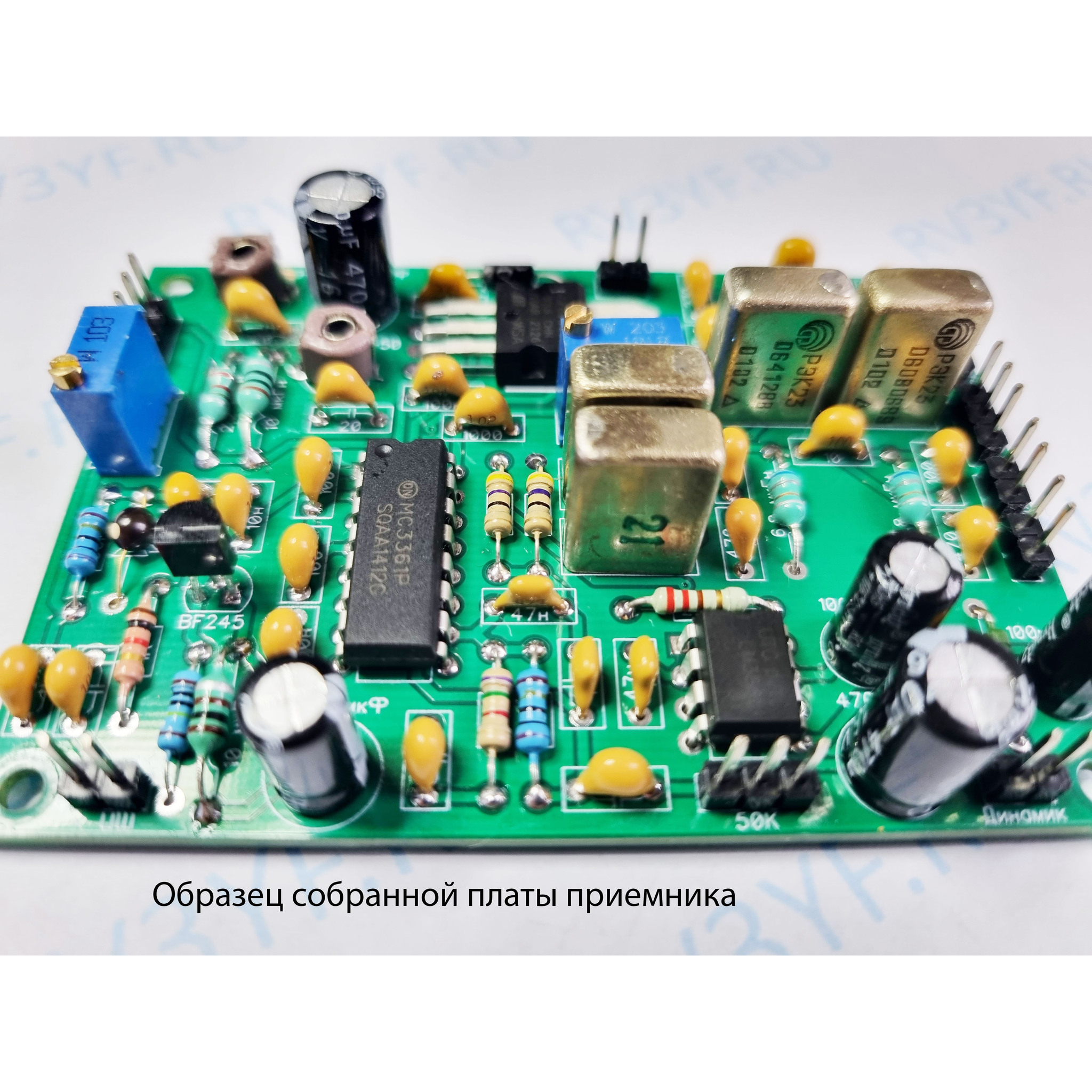

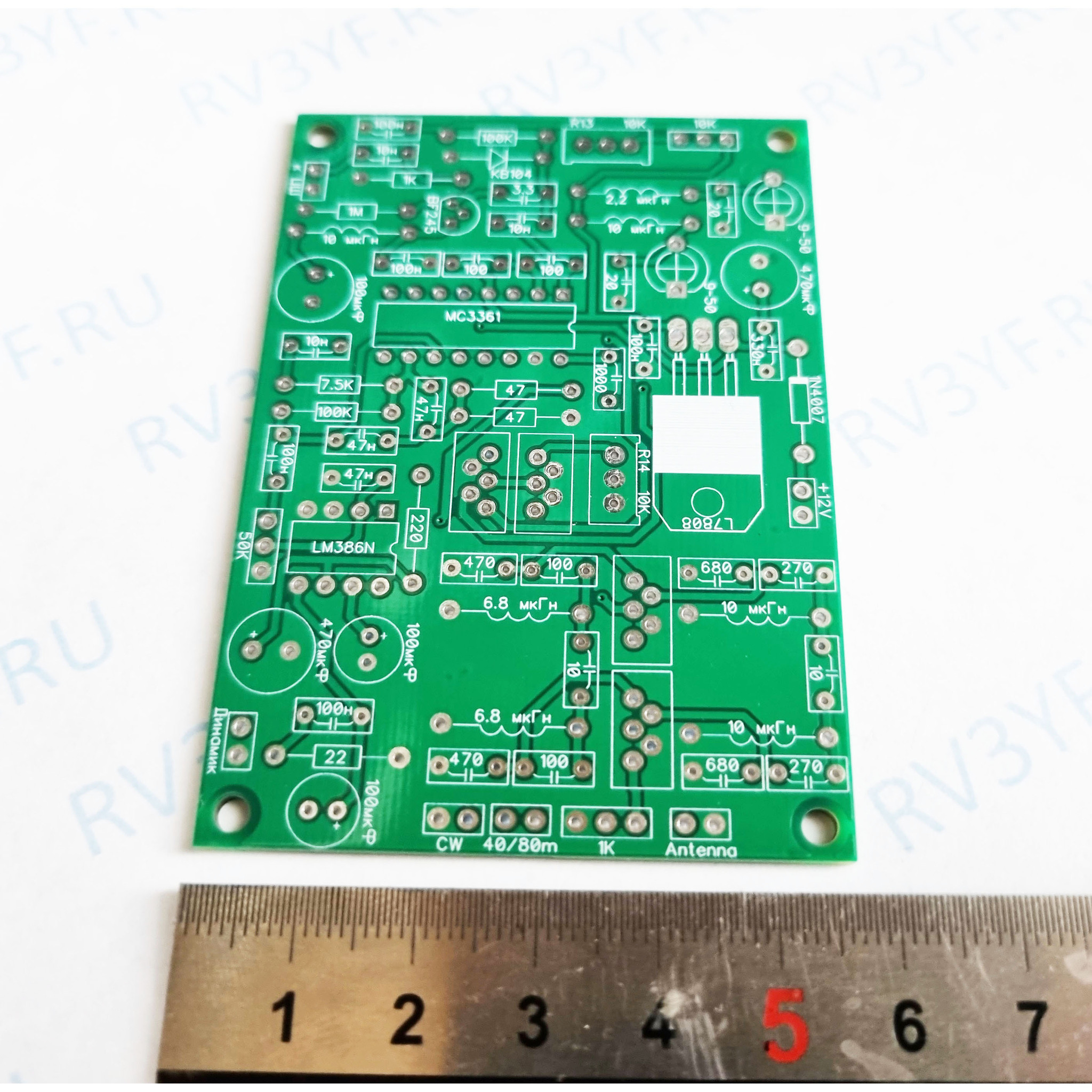

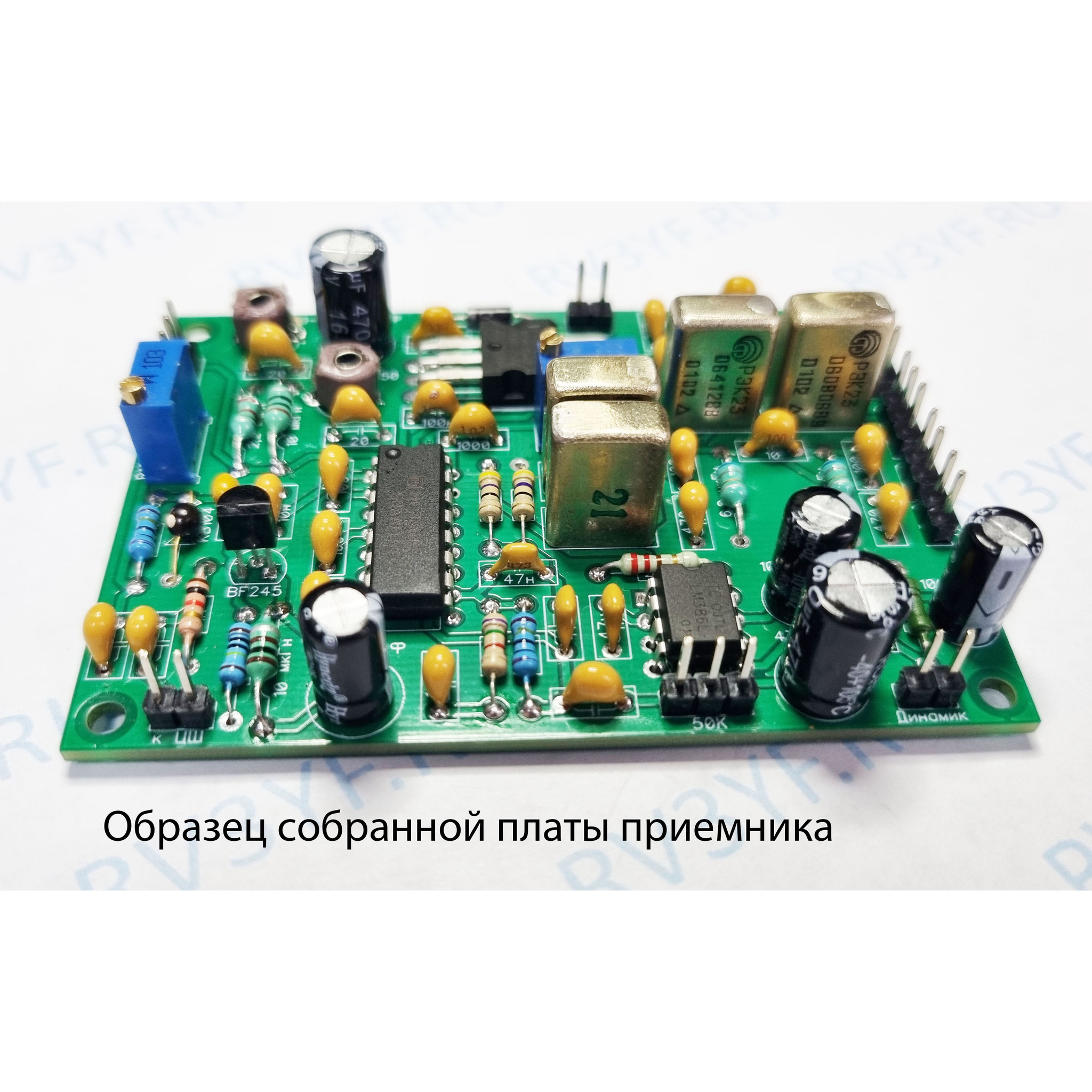

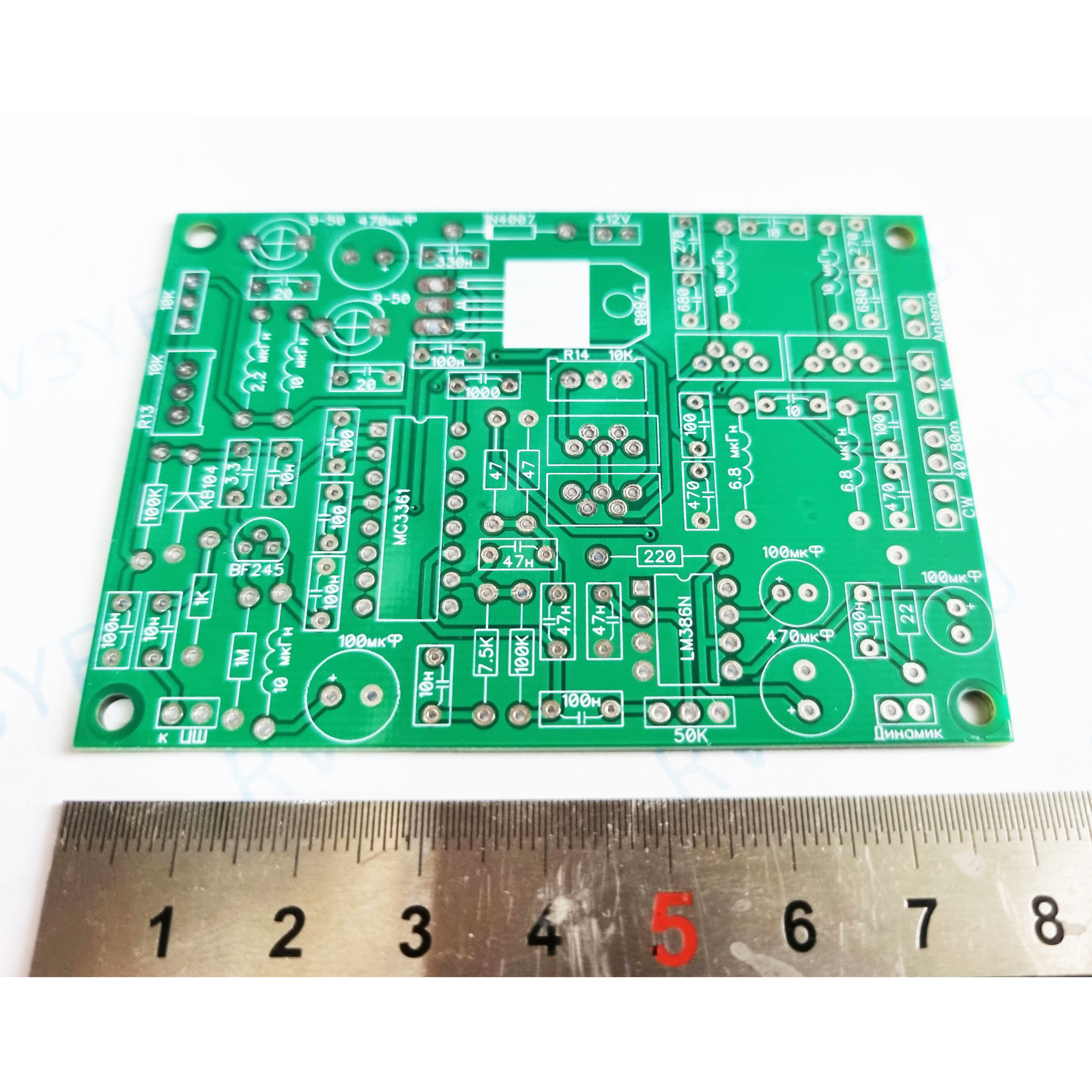

- Изменена шелкография на плате в пользу отображения номиналов компонентов, что упрощает и ускоряет сборку для начинающих радиолюбителей

- Вернулись к использованию отечественного варикапа КВ104 в связи с более лучшими параметрами нежели импортный аналог, используемый ранее.

- Размеры платы остались в пределах платы версии 2.0

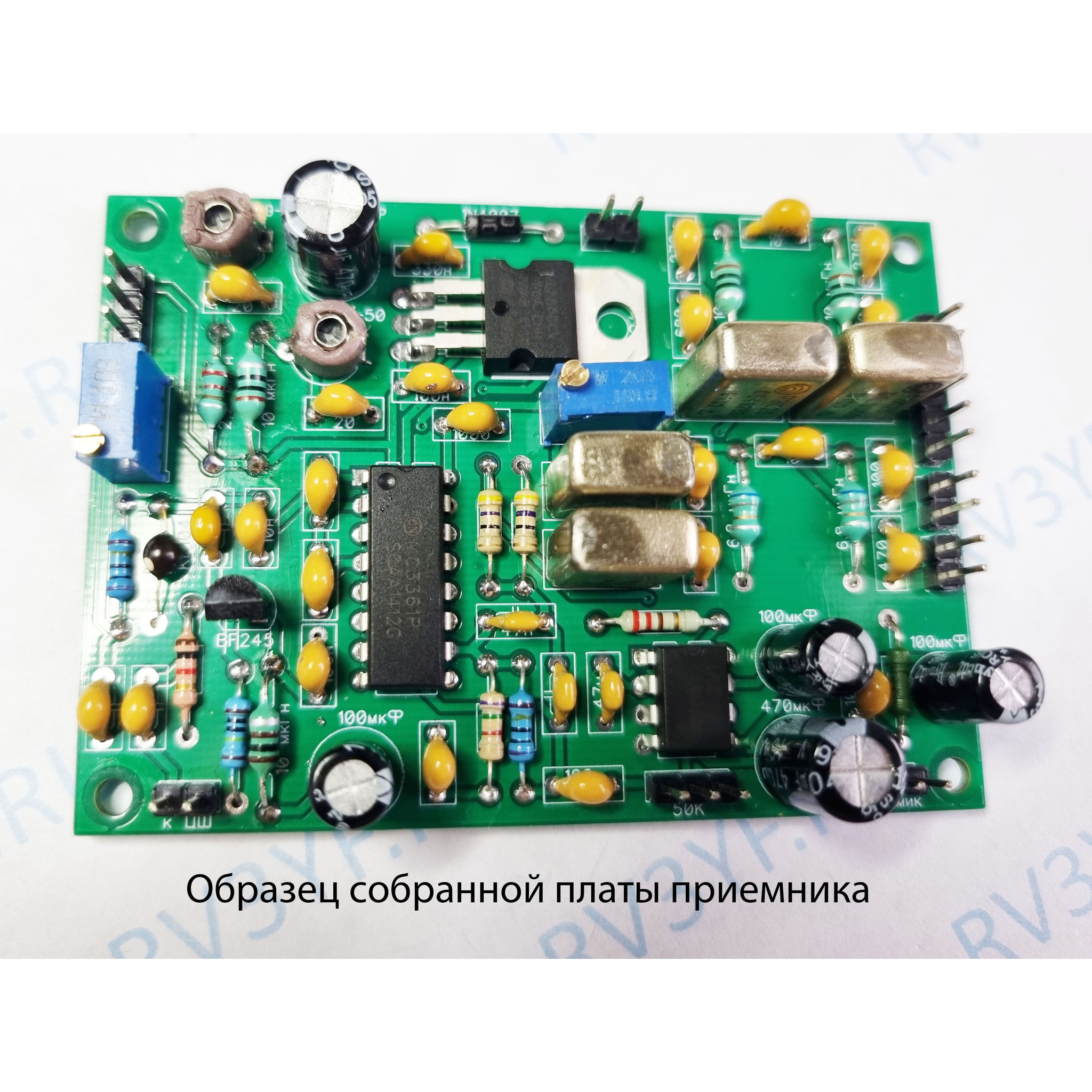

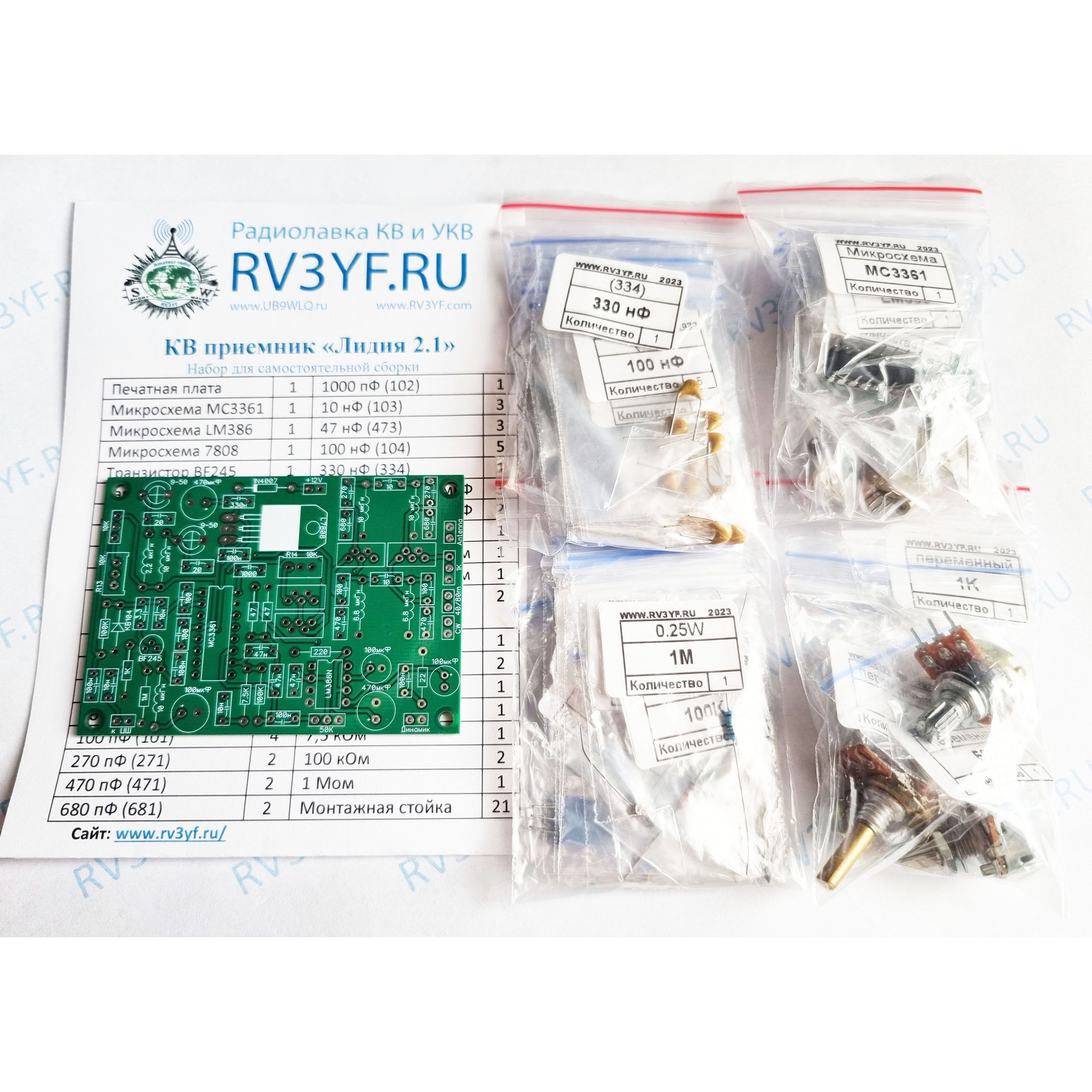

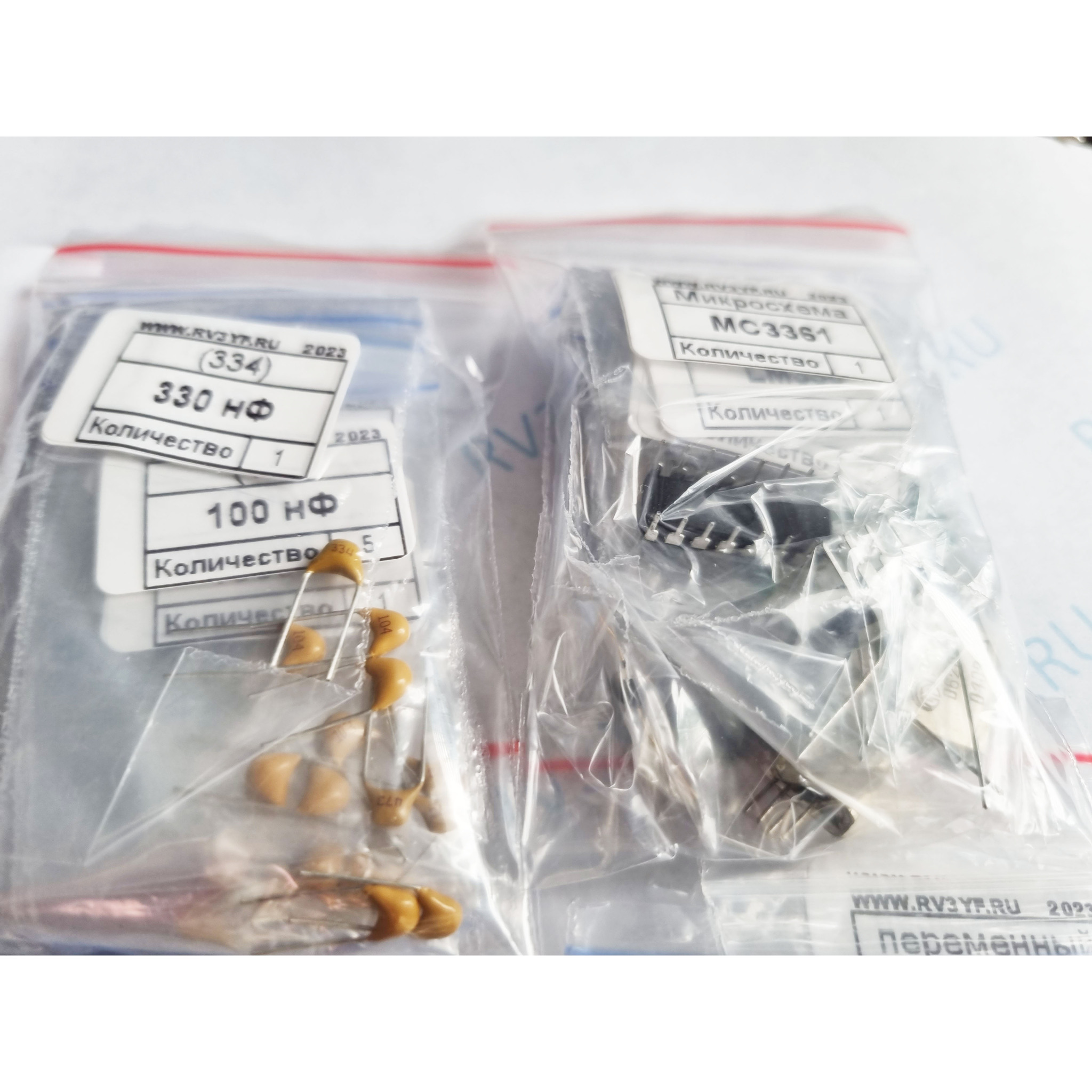

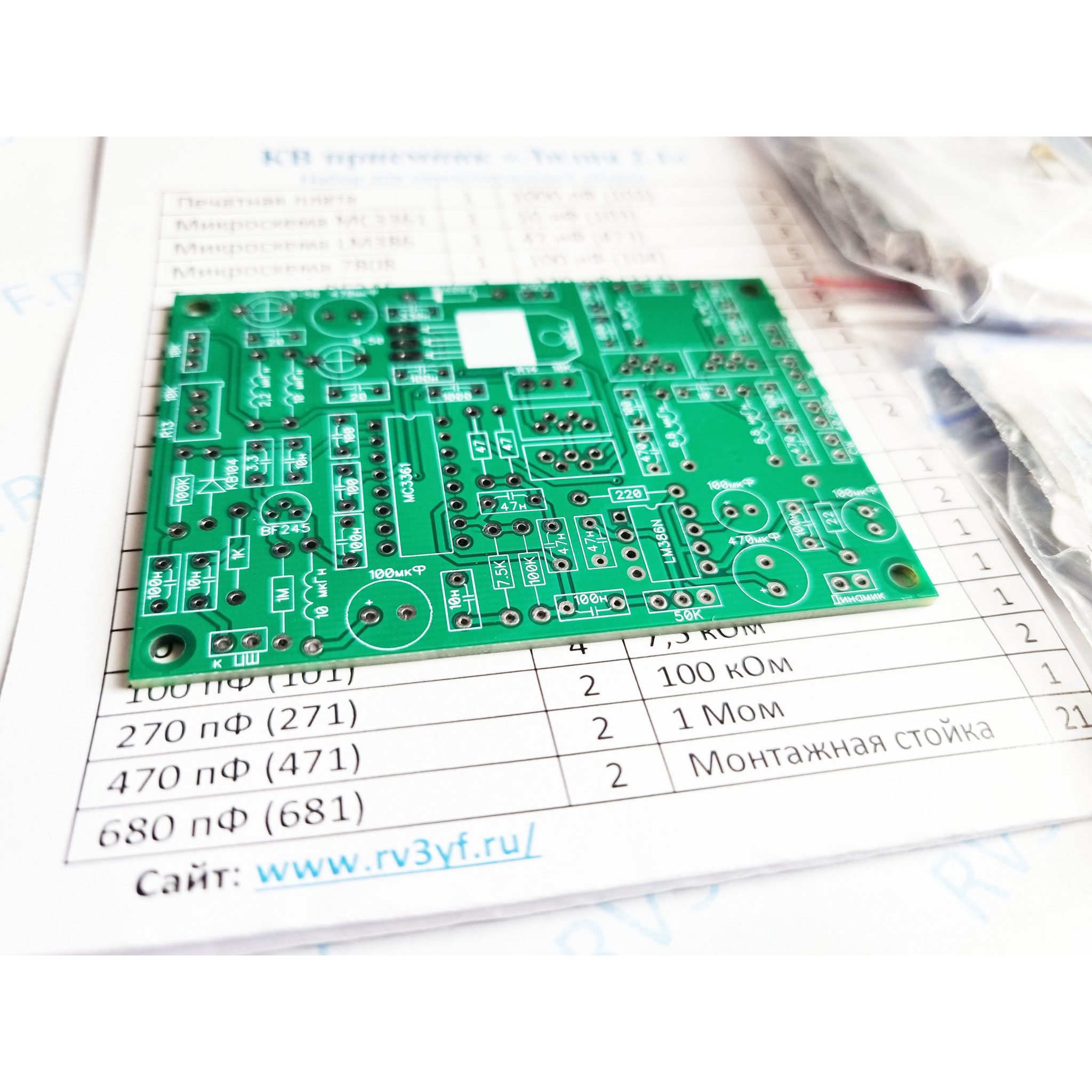

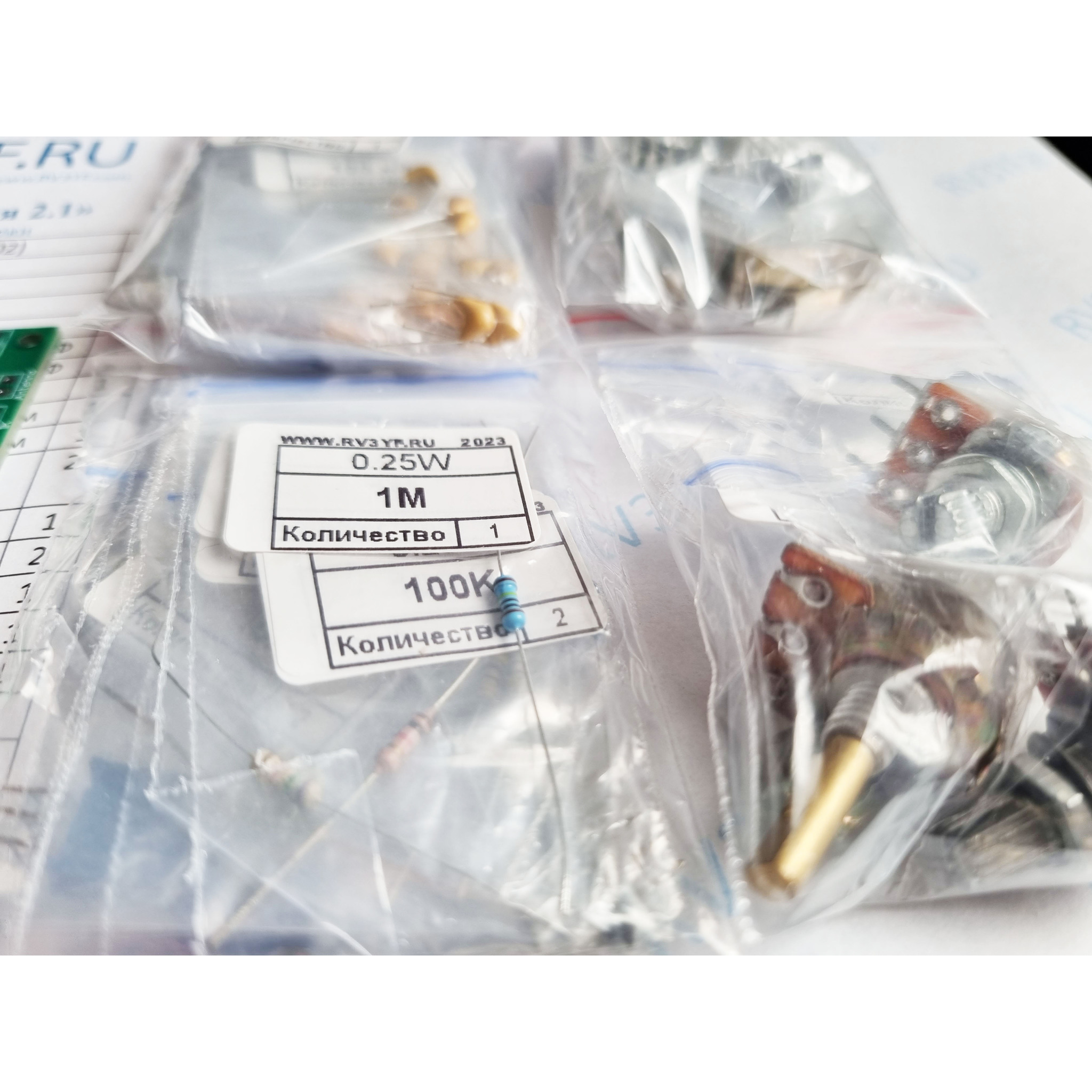

Состав набора платы приемника: печатная плата, все радиоэлементы необходимые для монтажа платы приемника, включая переменные резисторы (настройка, громкость и усиление ВЧ)

Габариты 17x12x2
