Простой частотомер для радиоприемника (5-разрядный дисплей)

Документация и схема

В корзину Предзаказ

Набор для самостоятельной сборки!



Рекомендуется для любых КВ приемников прямого преобразования или с одним преобразованием.



Схема частотомера основана на широко известном проекте радиолюбителя Wolfgang Buescher, DL4YHF.



- Процессор PIC16F628.

- Индикатор 0.36" 5 разрядов.

- Питание 9..15В.

- Измерение 100Гц..60МГц.

- возможность установки значений промежуточной частоты (можно вычитать ПЧ или складывать с ГПД)

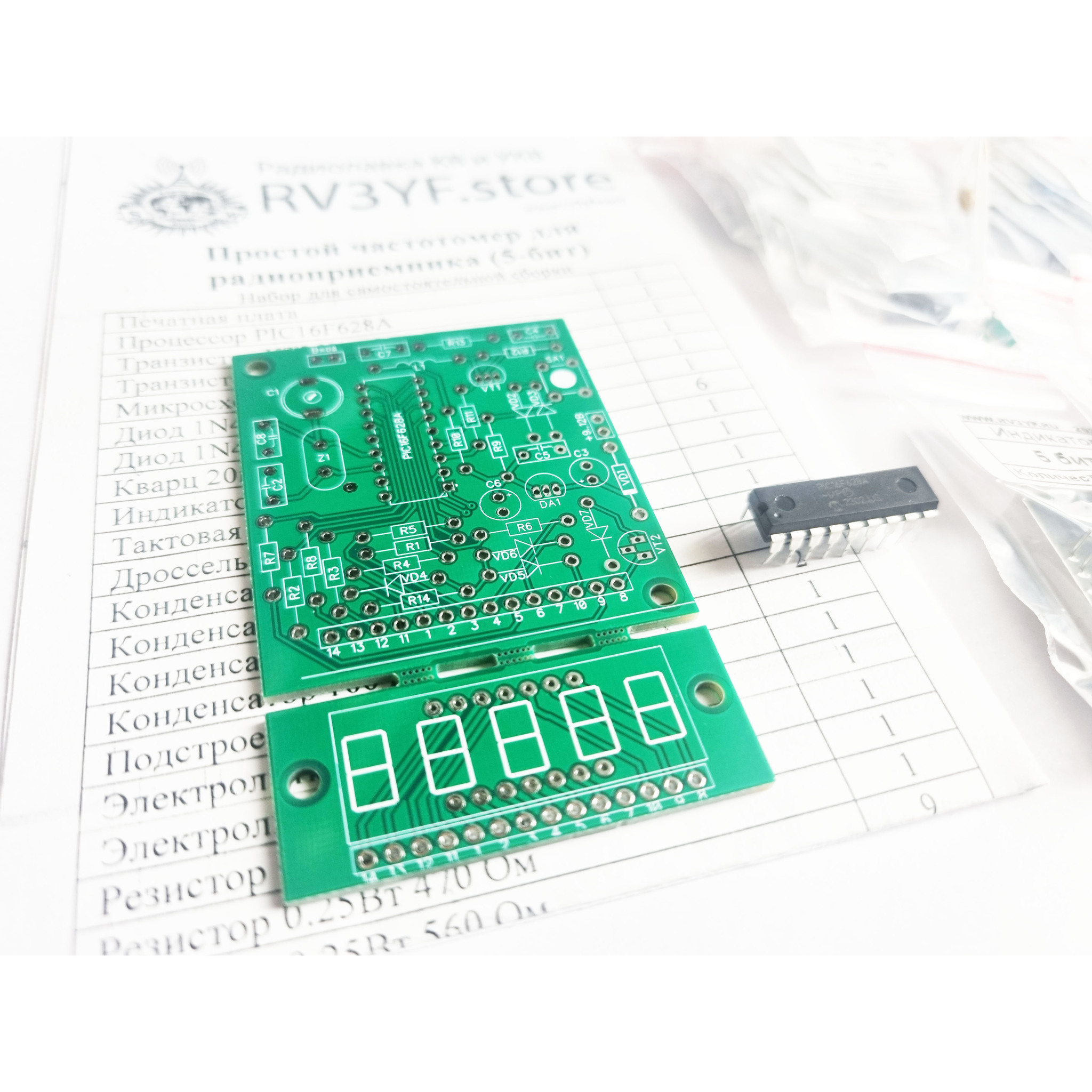

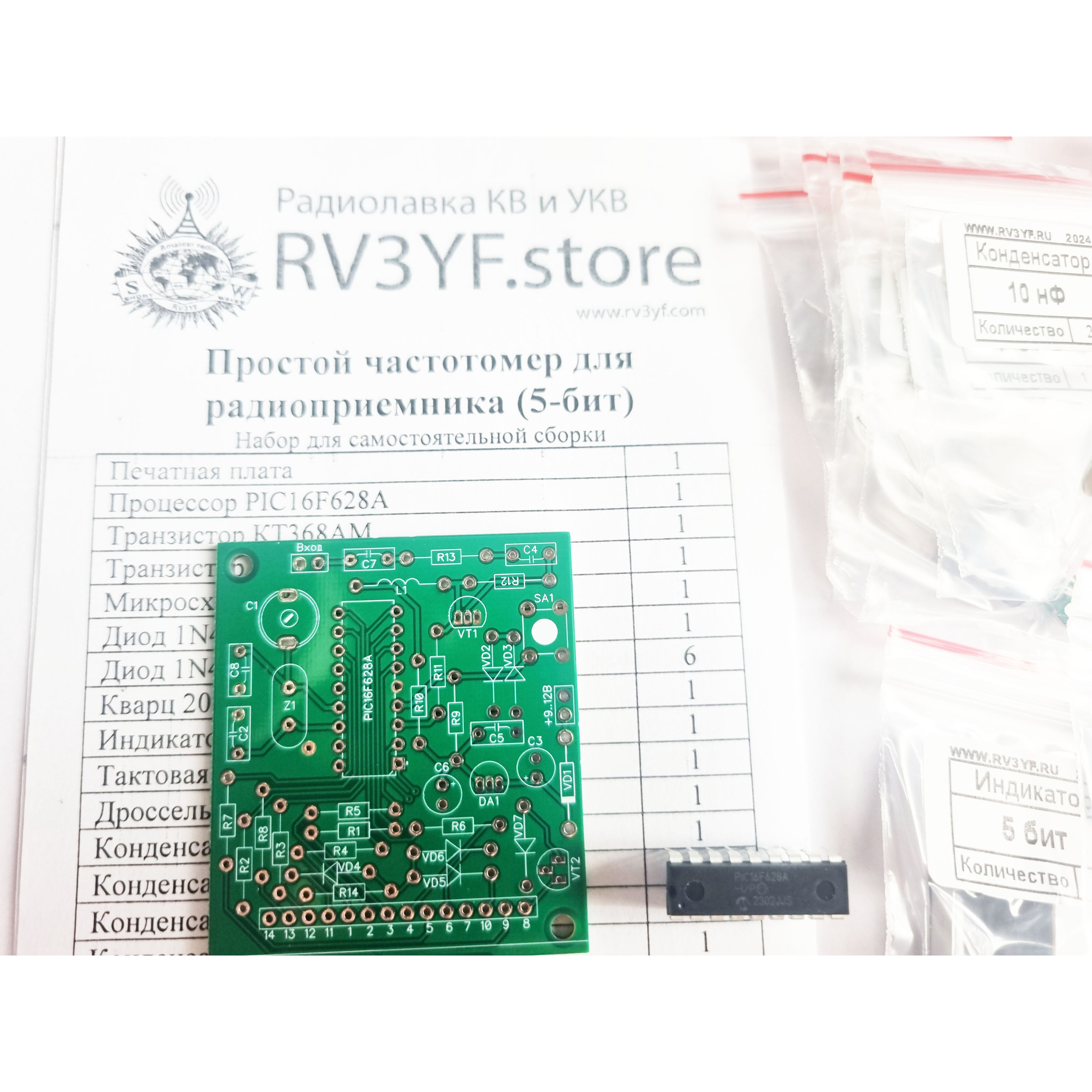

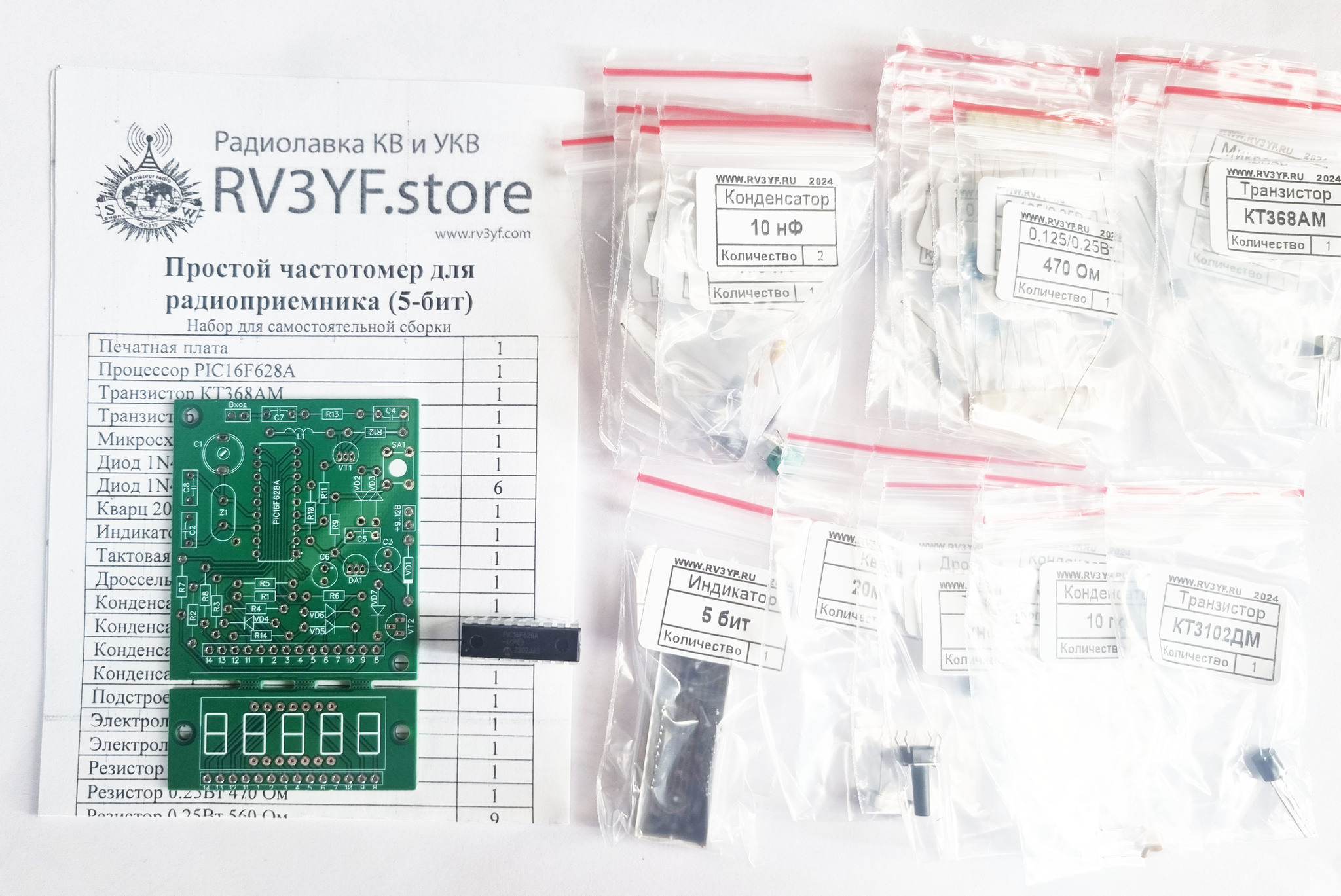

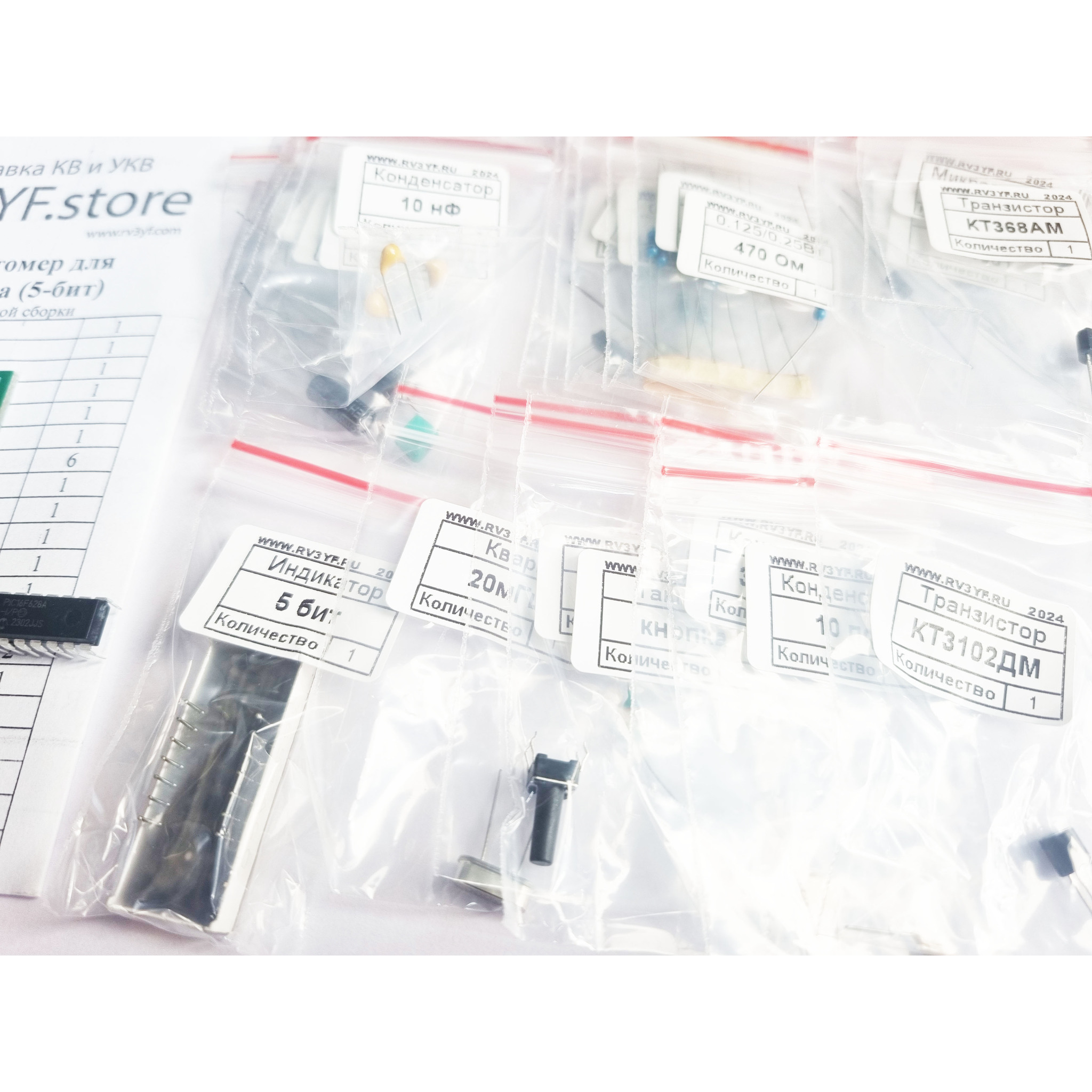

В комплект поставки входит:

печатная плата размер

«прошитый» процессор

индикатор

все радиоэлементы необходимые для монтажа.

Габариты 17x12x2
