Простой частотомер для приемника «KARLSON»

Схема подключения и документация

Исходники для среды Arduino

В корзину Предзаказ

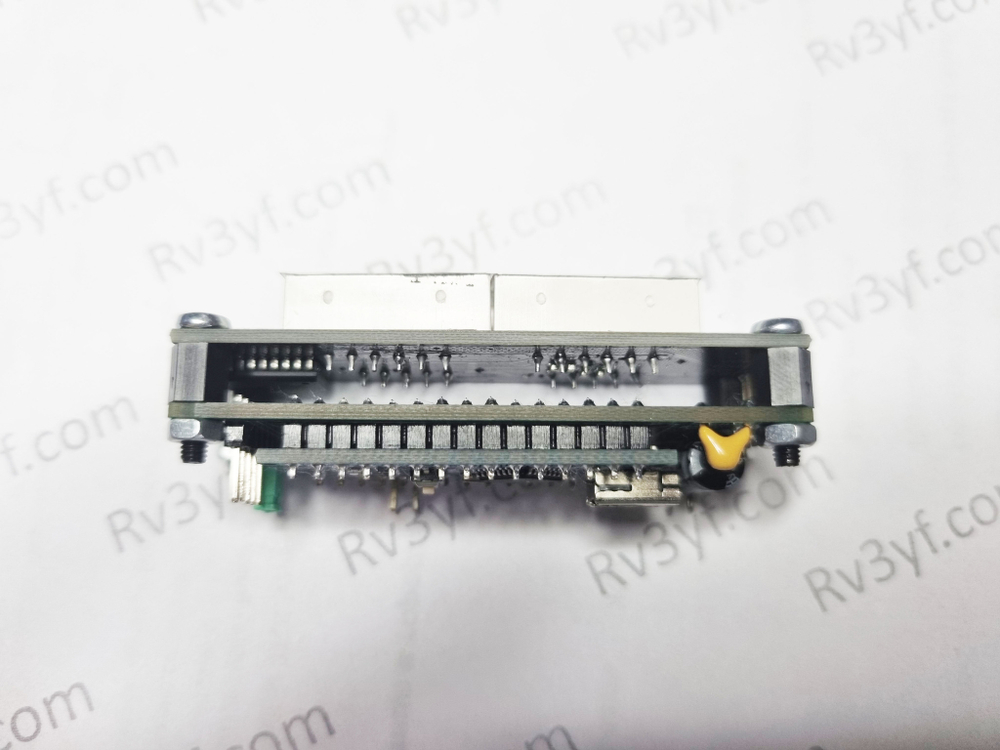

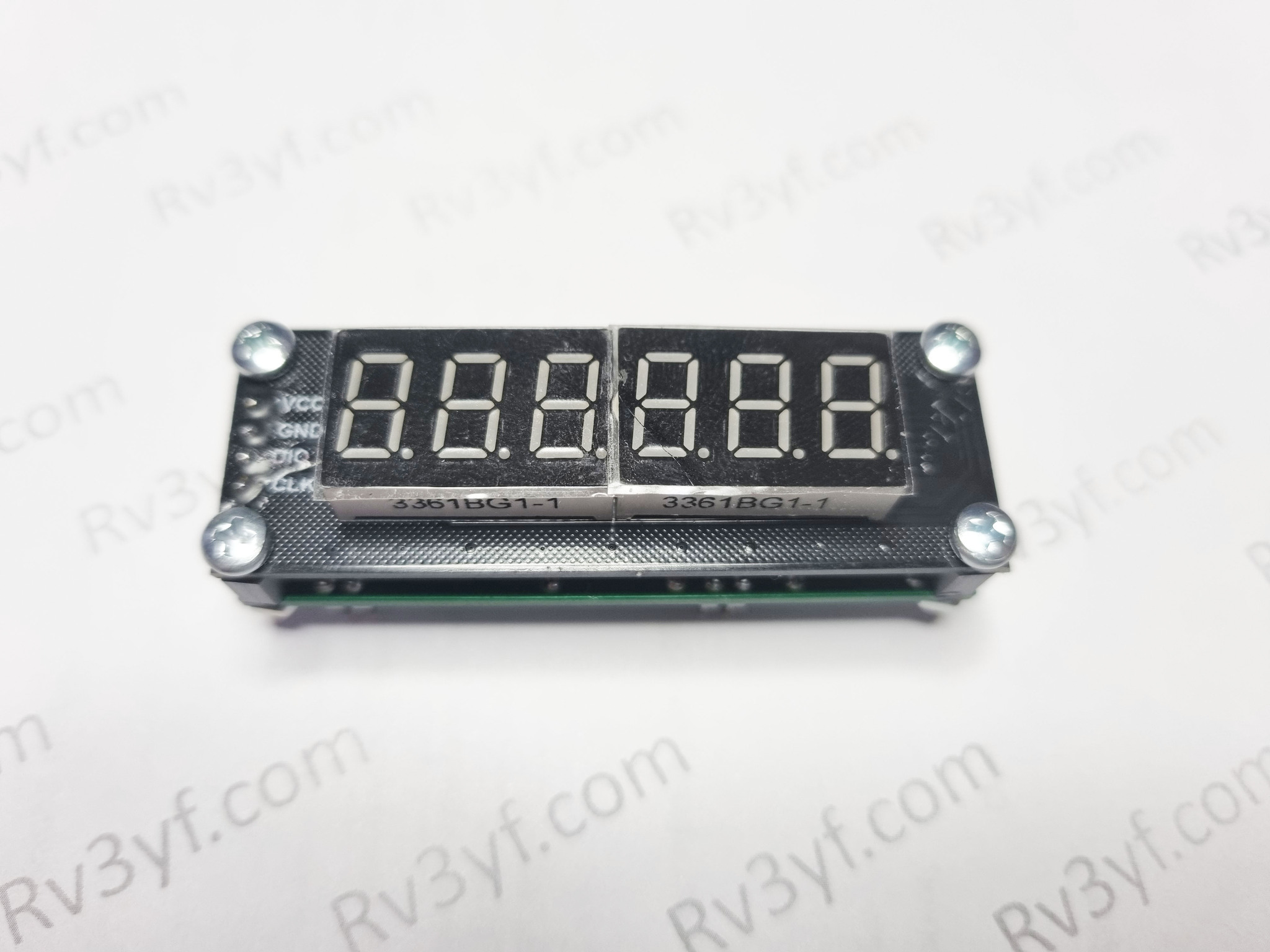

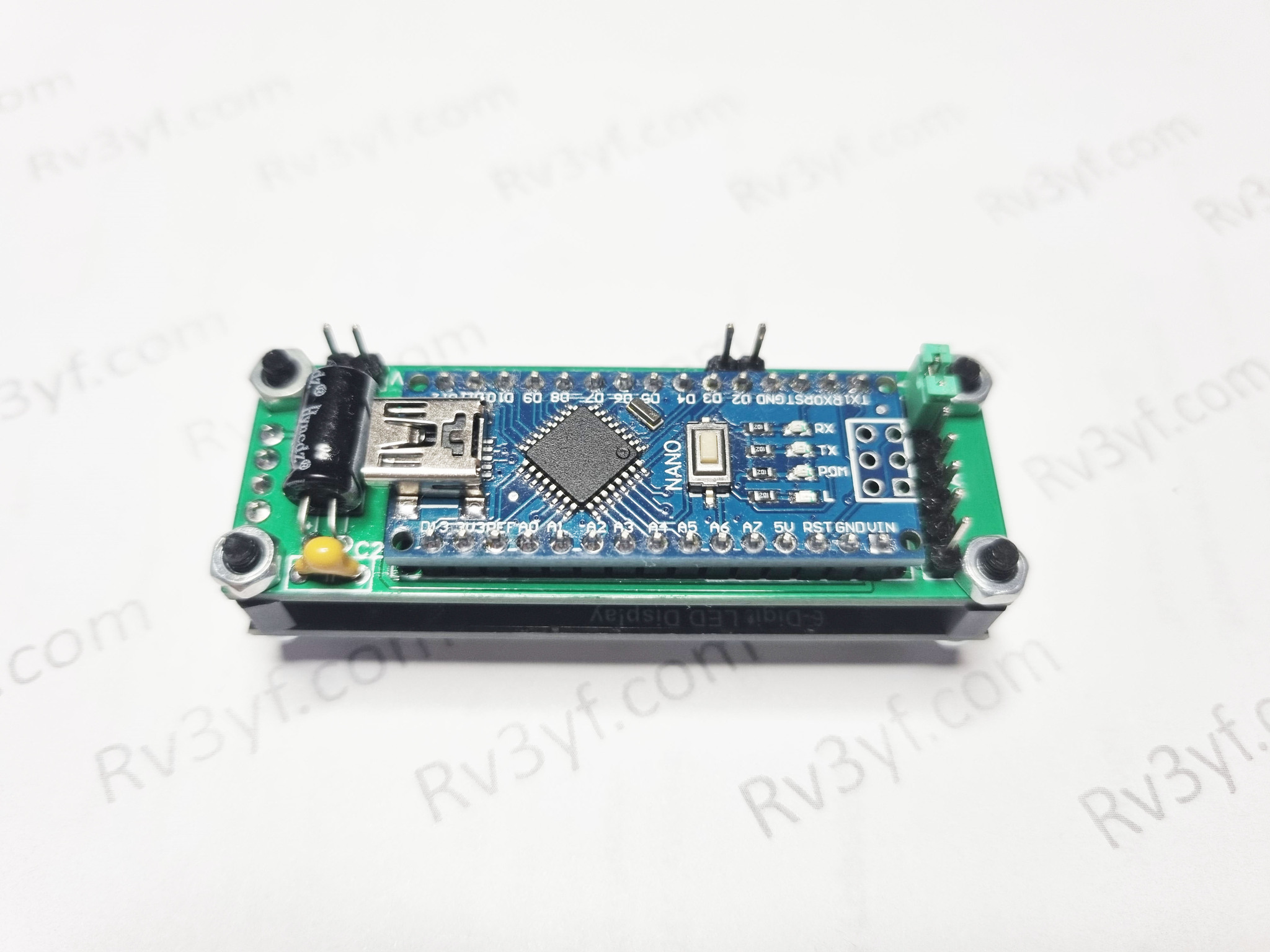

Простой частотомер для приемника «Карлсон» (“KARLSON”) выполнен на базе широко распространенного контроллера «Arduino Nano» с процессором ATMEGA328, работающем на частоте 16 МГц. В качестве индикации используется 6-разрядный 7-сегметный индикатор, работающий на драйвере TM1637. Этот прибор очень прост в изготовлении, недорогой и отлично подходит для решения поставленной задачи. Как известно из схемотехники приемника «Карлсон» существует определенная сложность при использовании стандартных цифровых шкал, т.к. в приемнике используются кварцы с различной частотой для каждого диапазона. На работе на диапазонах 80 и 40 метров ПЧ необходимо вычитать из частоты кварца, а на диапазонах 20, 15 и 10 метров – складывать частоты. Не каждый частотомер способен справится с похожими вычислениями. Данная задача легко реализуется с помощью цифрового процессора.

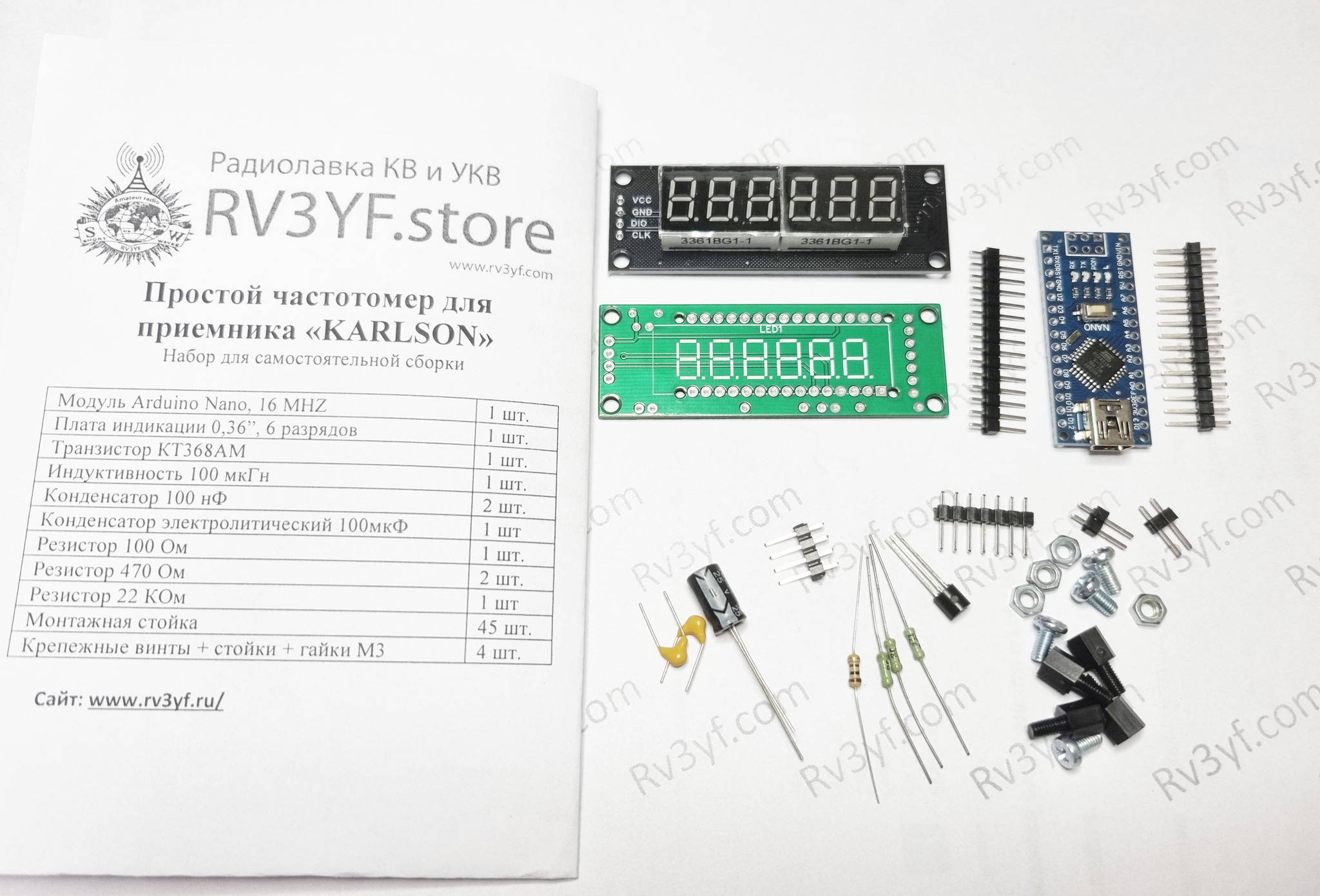

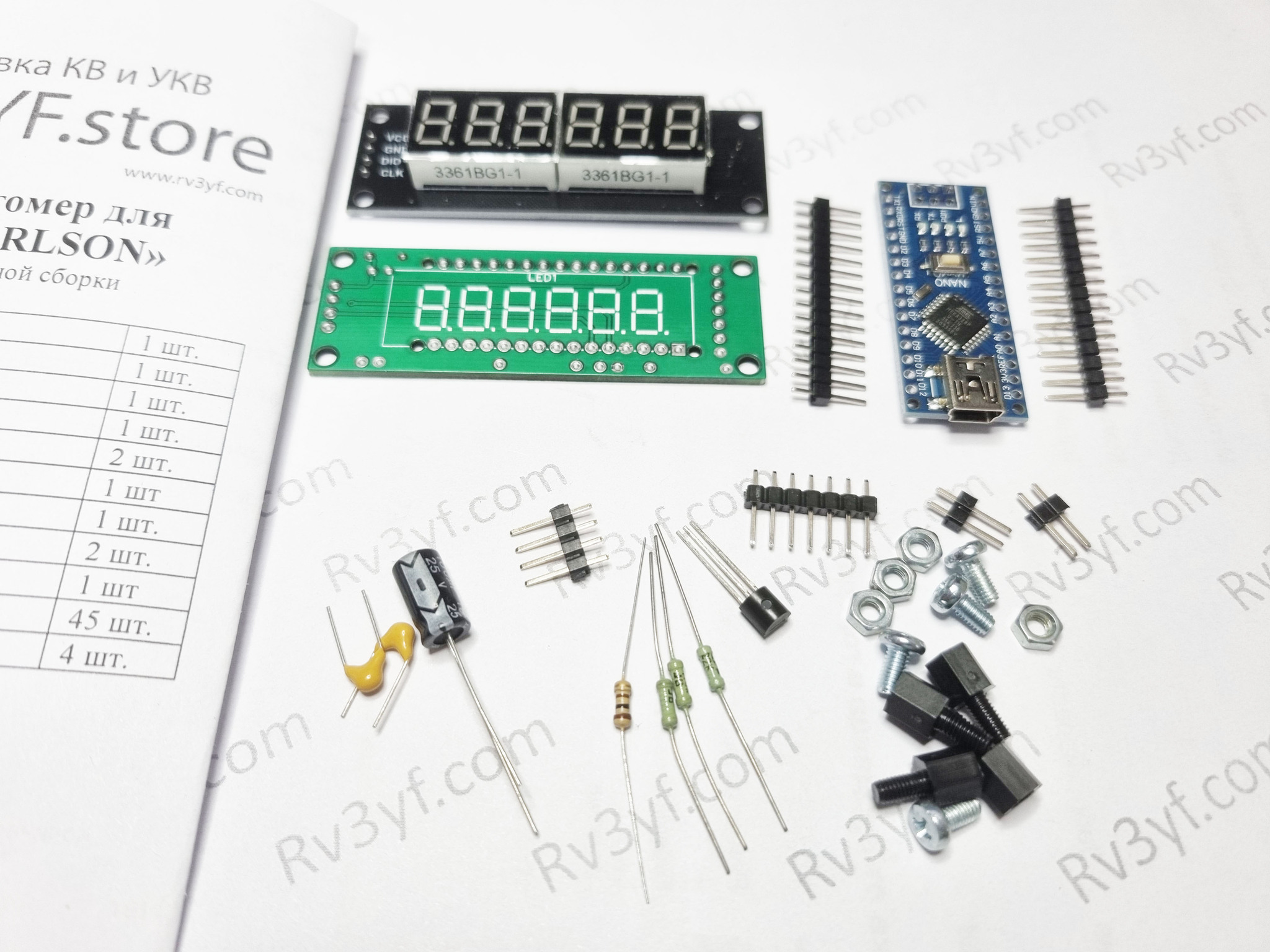

Состав набора: Плата Arduino Nano 16MHz (с прошивкой), плата индикации размером 0,36", 6 разрядов (собранна и готовая к работе), набор компонентов для подключения цифровой шклаы к плате приемника (транзистор, резисторы, конденсатор и дроссель).



Описание и схемы подключения, прошивка для Arduino доступна для скачивания на карточке товара.

Габариты 17x12x2
