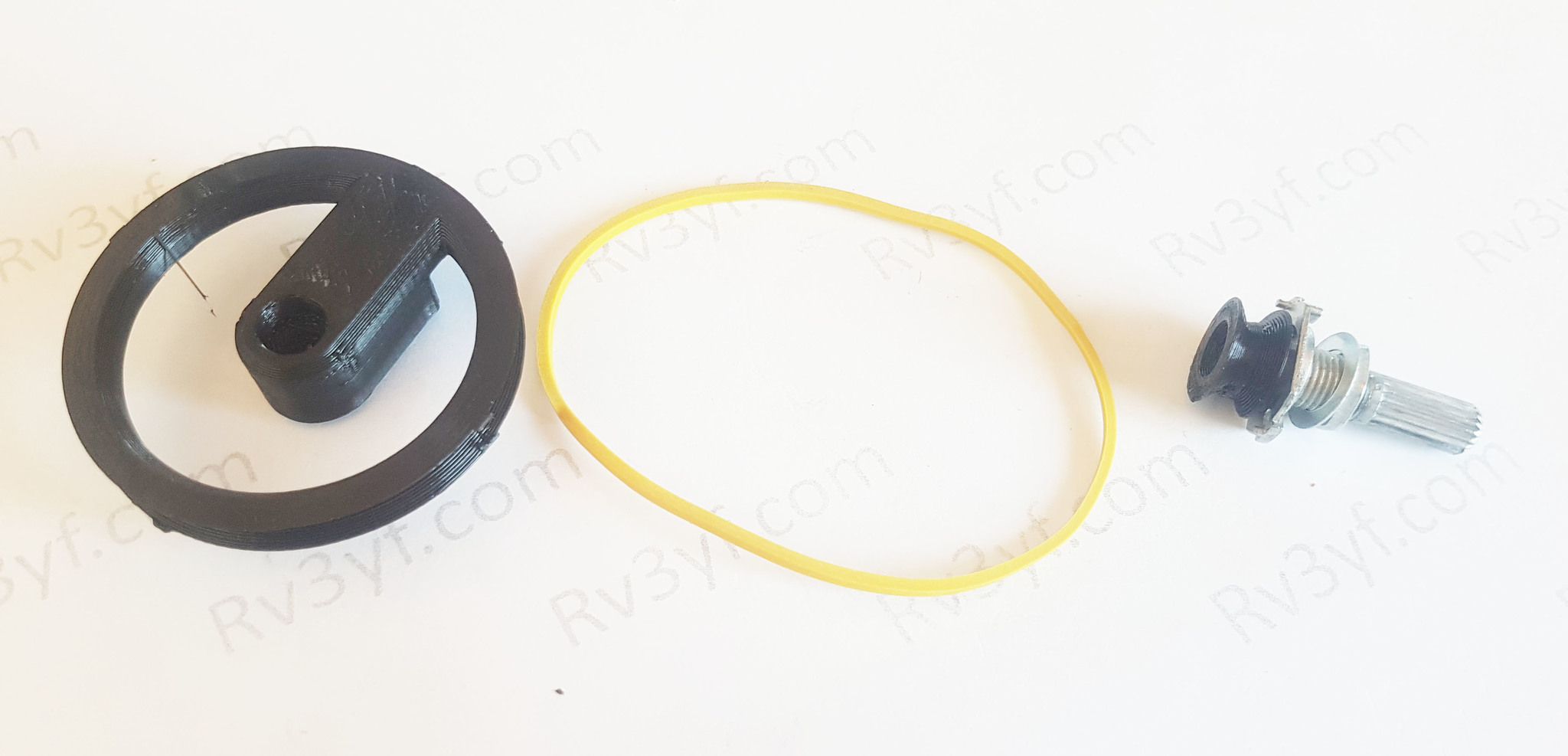

Простая верньерная передача состоит из четырех элементов:

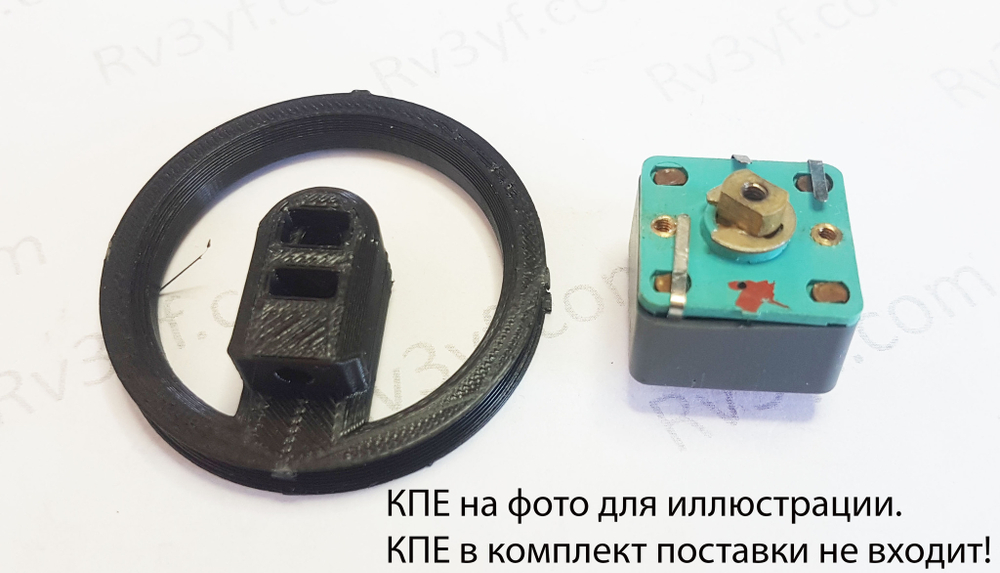

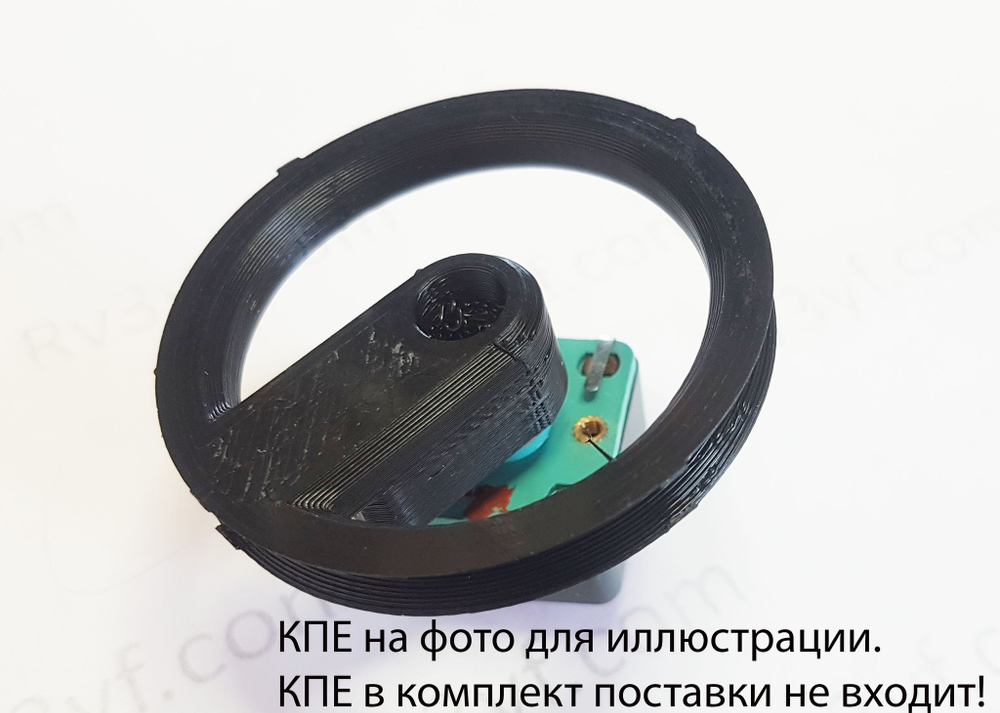

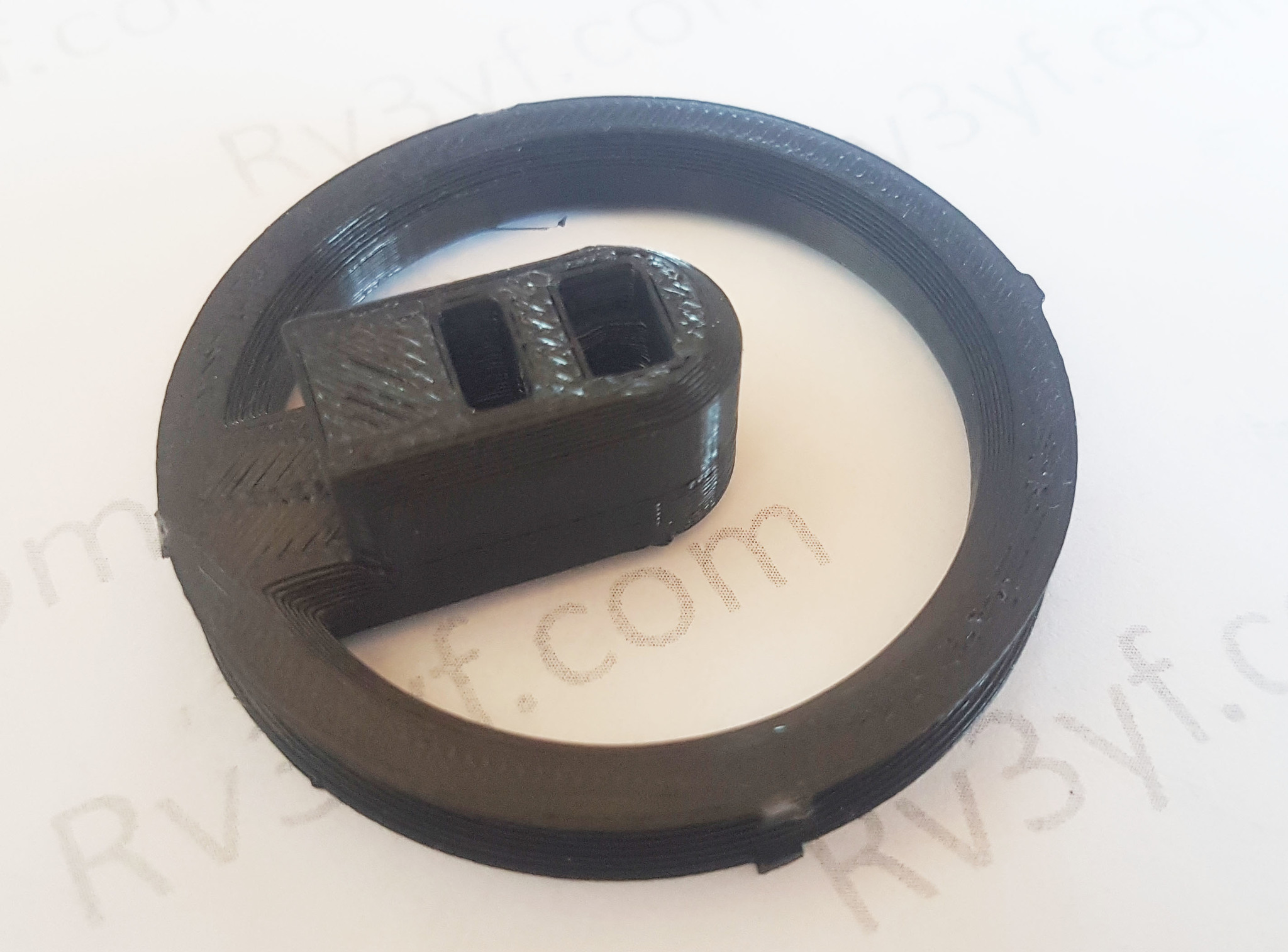

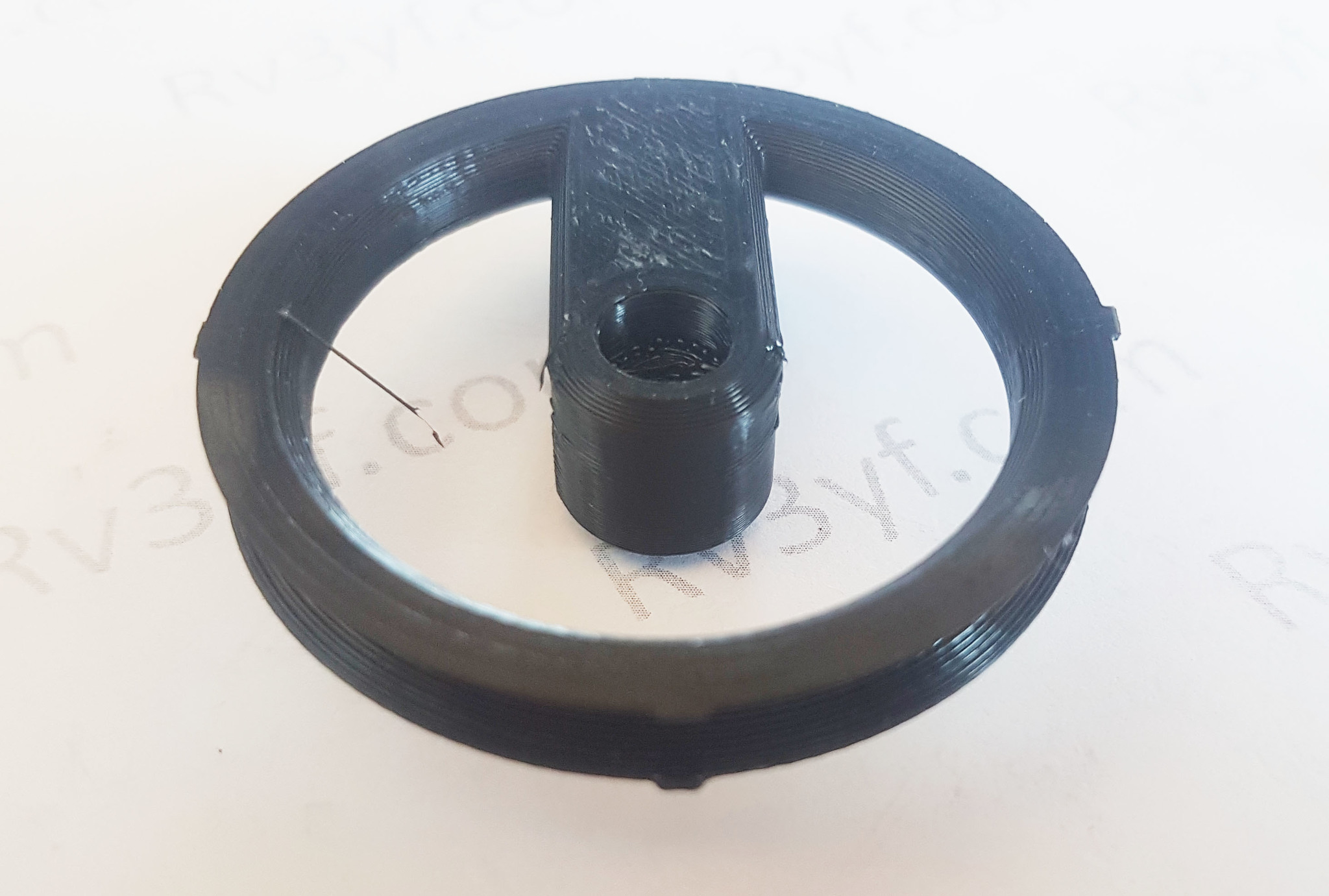

- Колесо диаметром 45 мм. Колесо имеет посадочное гнездо для переменного конденсатора типа КПП-2 (крепление под винт М2,5 в центре), а также стандартное сквозное отверстие под вал 4 мм (крепление под винт сбоку. Для перехода на другие размеры валов рекомендуем использовать переходные муфты (в продаже в разделе "муфты").
- Колесо малого диаметра 12мм. Имеет специальный прямоугольный крепеж, которые устанавливается на стандартный вал от импортного переменного резистора.

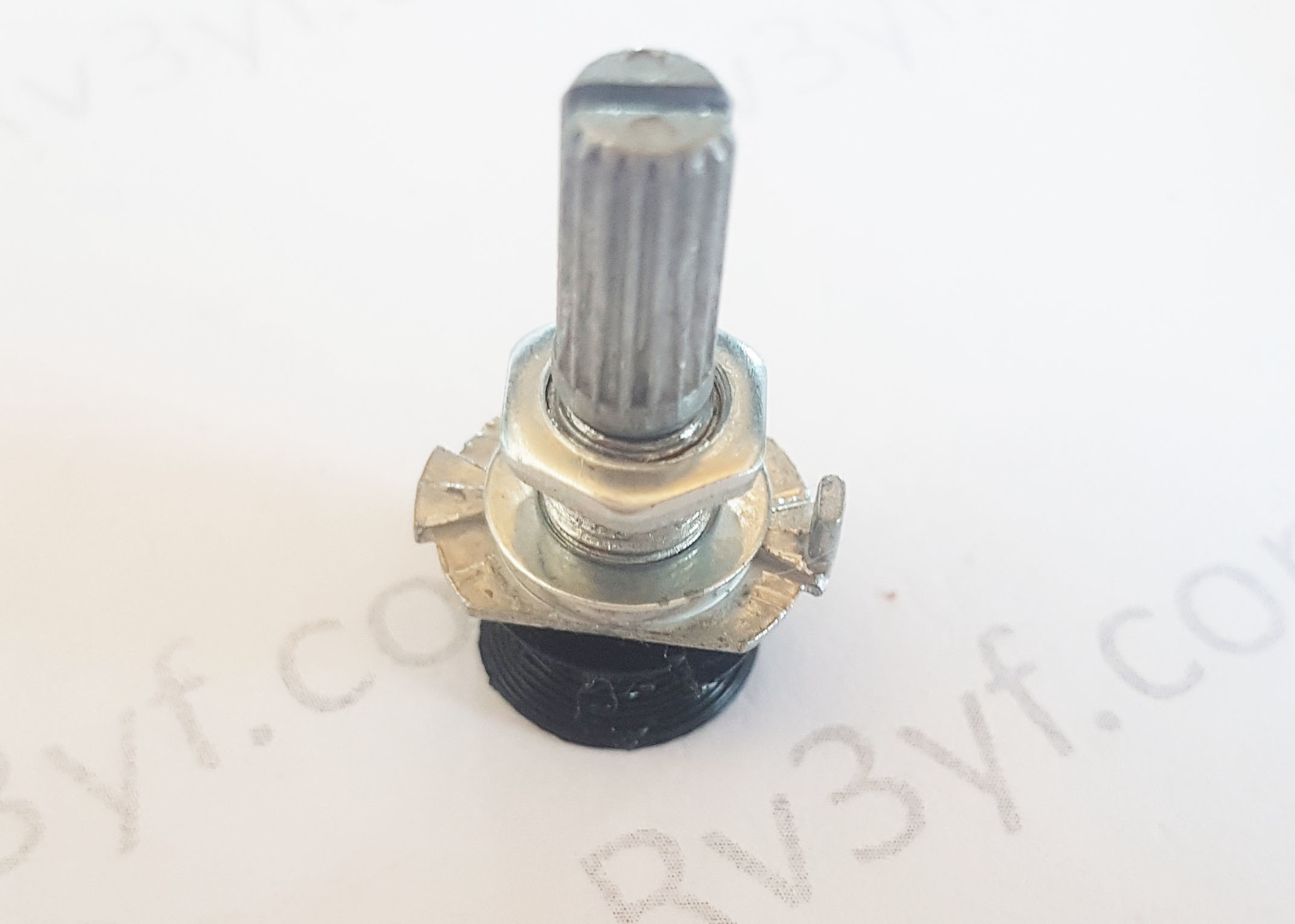

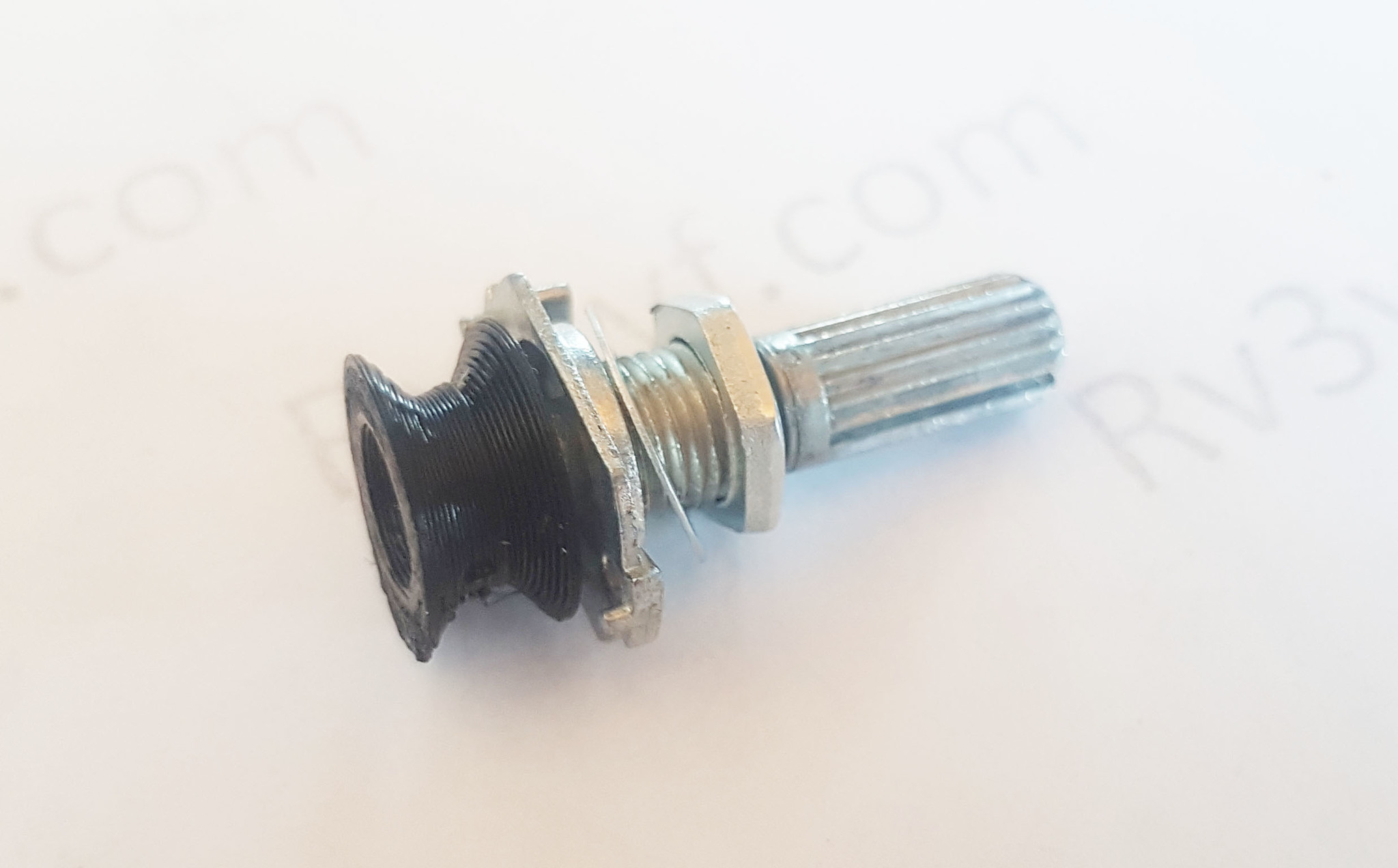

- Составная неподвижная часть с валом от импортного переменного резистора. Вал имеет стандартное посадочное место 6мм и пожет использоваться под любую приборную ручку
- Резинка 2шт. (обычная резенка "от денег" или для "денег"). В конструкции хорошо себя зарекомендовала. Нет необходимости использовать пружинку в качестве натяжения нити и т.д.

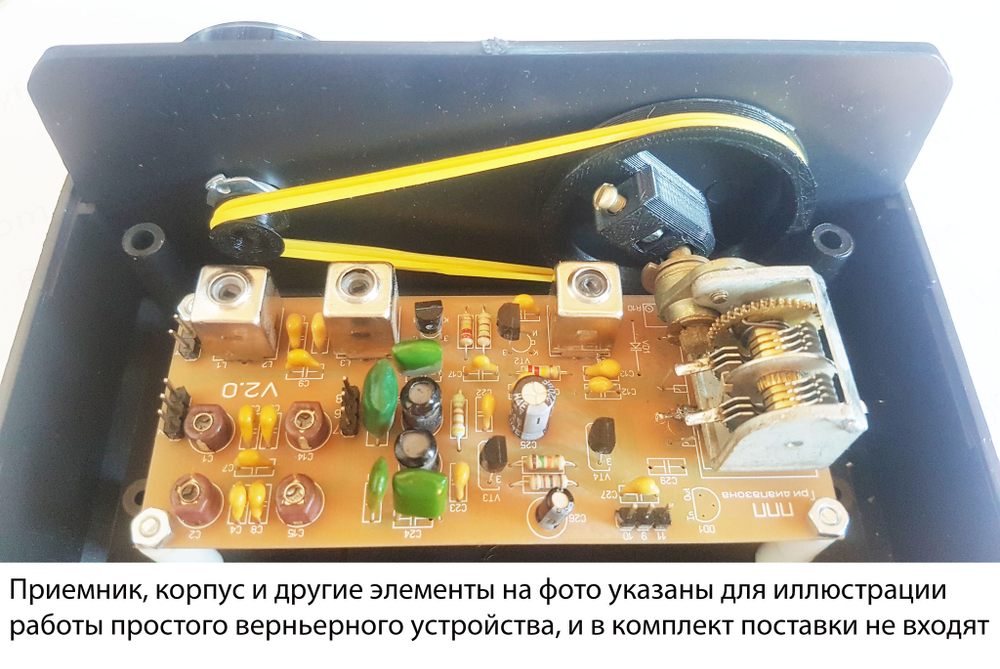

Таким образом, данная конструкция очень простая и недорогая, а также легкая в эксплуатации. Передаточные колеса можно установить на любом разумном растоянии друг от друга на лицевой панели. Отпадает необходимость использовать дорогостоящие верньеры в простых приемниках. Просто и доступно!
