Точность измерения определяется только точностью подбора значений резисторов и чувствительностью компараторов. Очень привлекательны с точки зрения эргономики и дизайна, удобства визуального контроля S-метры со светодиодными индикаторами.
Предлагаемый вашему вниманию вариант автоматического светодиодного S-метра с однополярным питанием имеет 10 уровней отсчета и отличается исключительной простотой благодаря применению доступной и недорогой микросхемы LM3914 (LM3915, LM3916). В этой микросхеме - специализированном контролере для управления линейными светодиодными шкалами, есть все, что нам необходимо – прецизионный десятиступенчатый делитель напряжения с линейным шагом деления 0,1, десять компараторов и схема управления светодиодами.
Принципиальная схема устройства приведена на рис.1 Напряжение НЧ с приемника или трансивера на вход устройства. Подстроечным резистором R2 устанавливается необходимый входной уровень. Транзистор VT1 предварительный усилитель. Далее сигнал выпрямляется диодами VD1 и VD2 и поступает на вход микросхемы. Перемычка S1 определяет режим работы шкалы – если замкнута - светящийся столбик, если разомкнута – светящаяся точка, т.е. горит только один значащий светодиод.

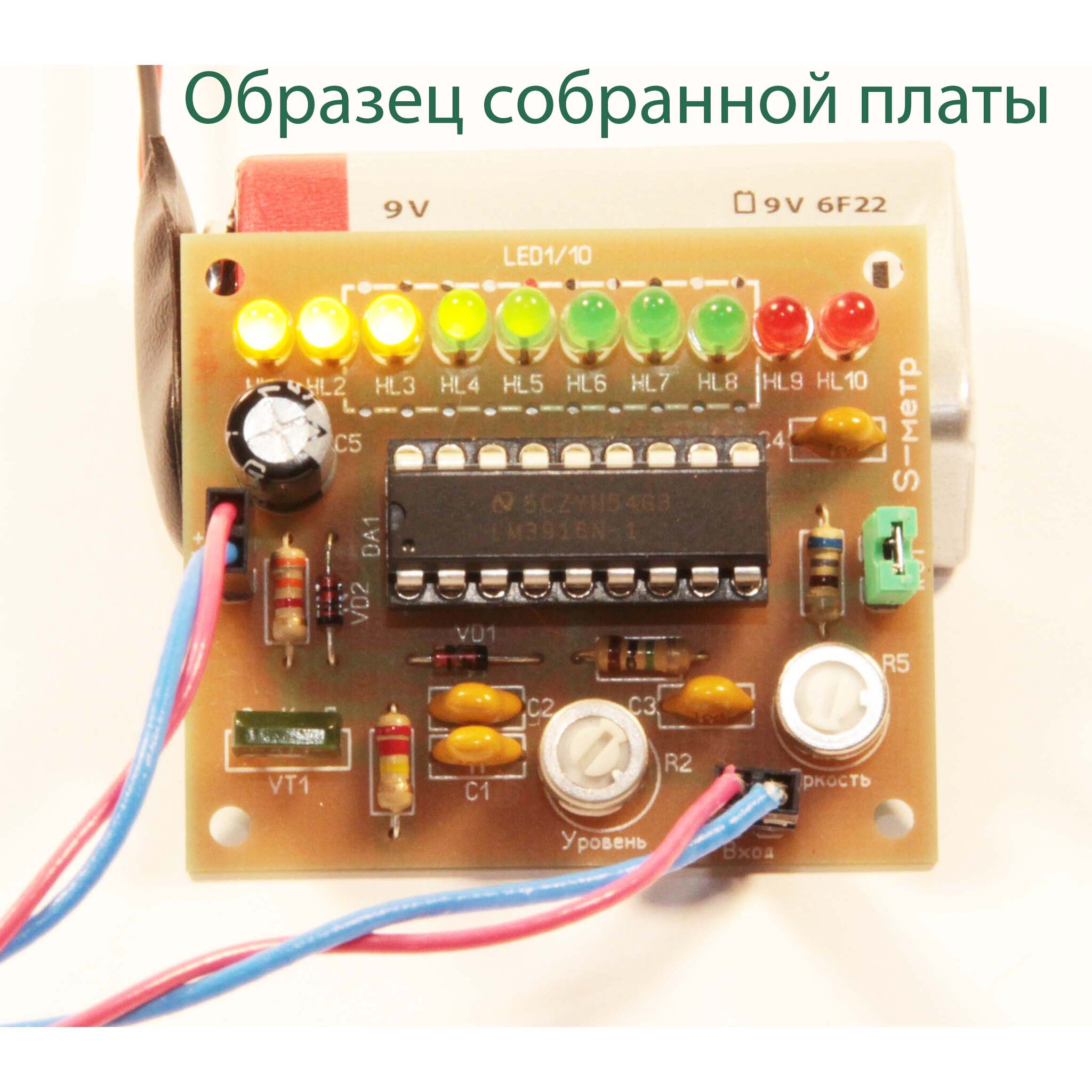

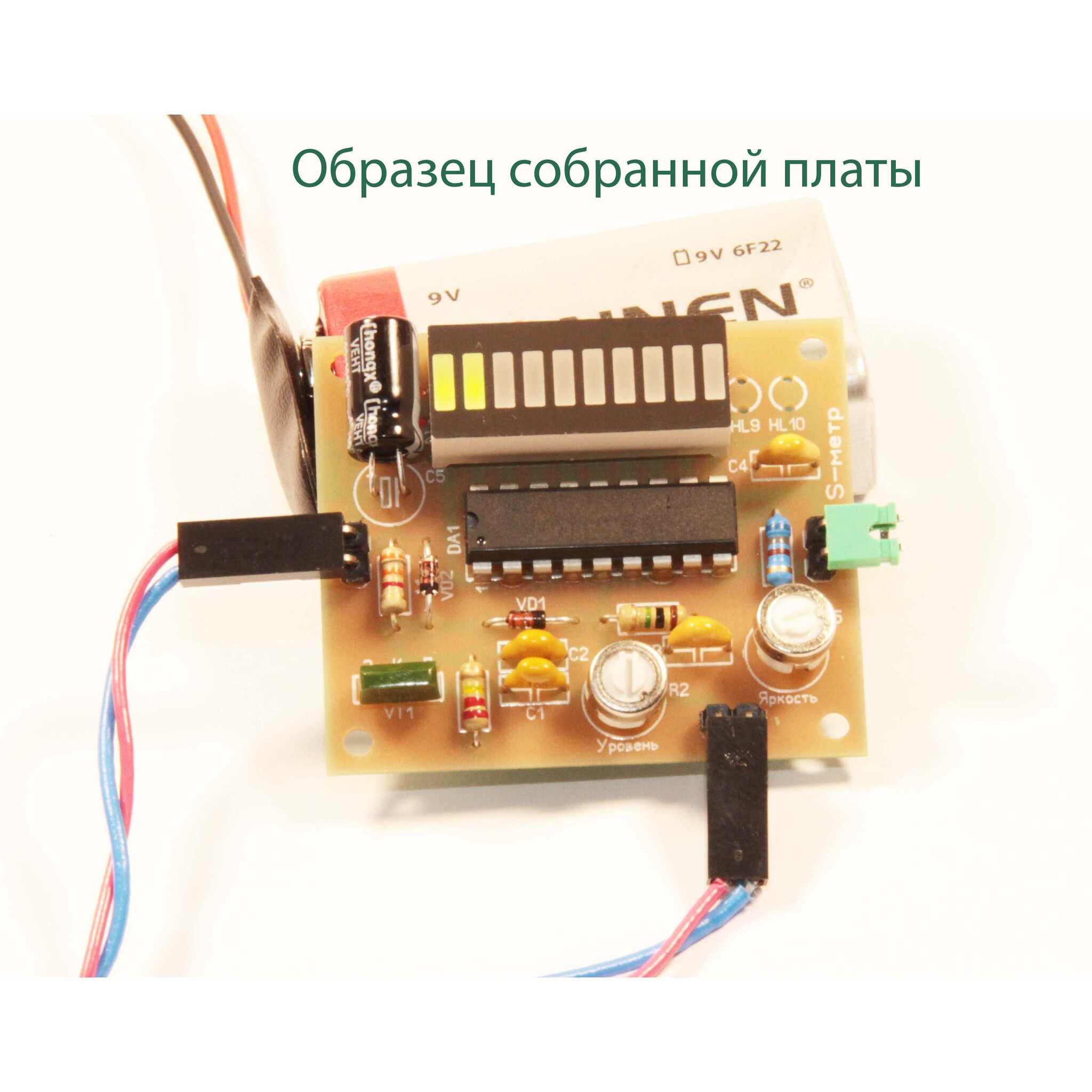

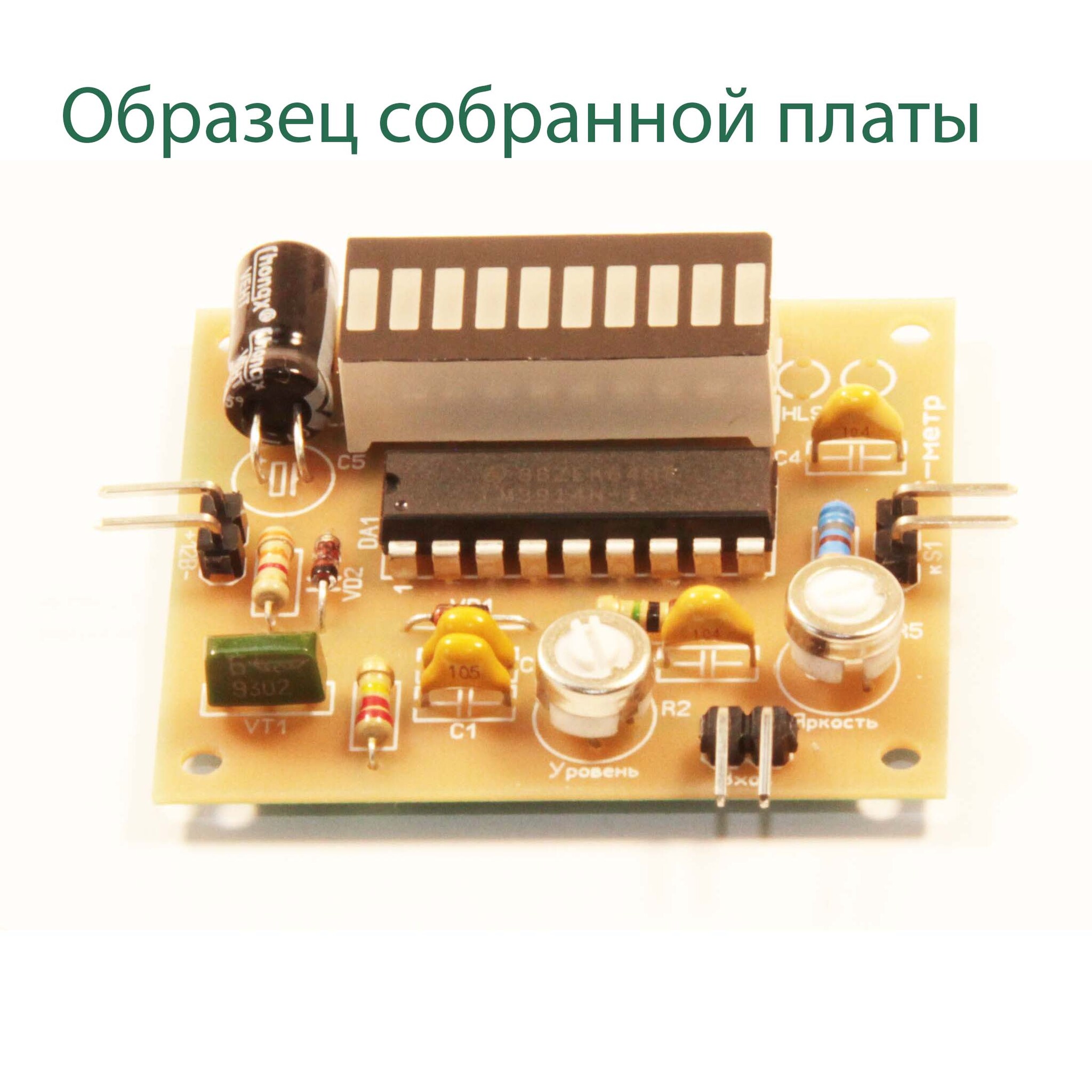

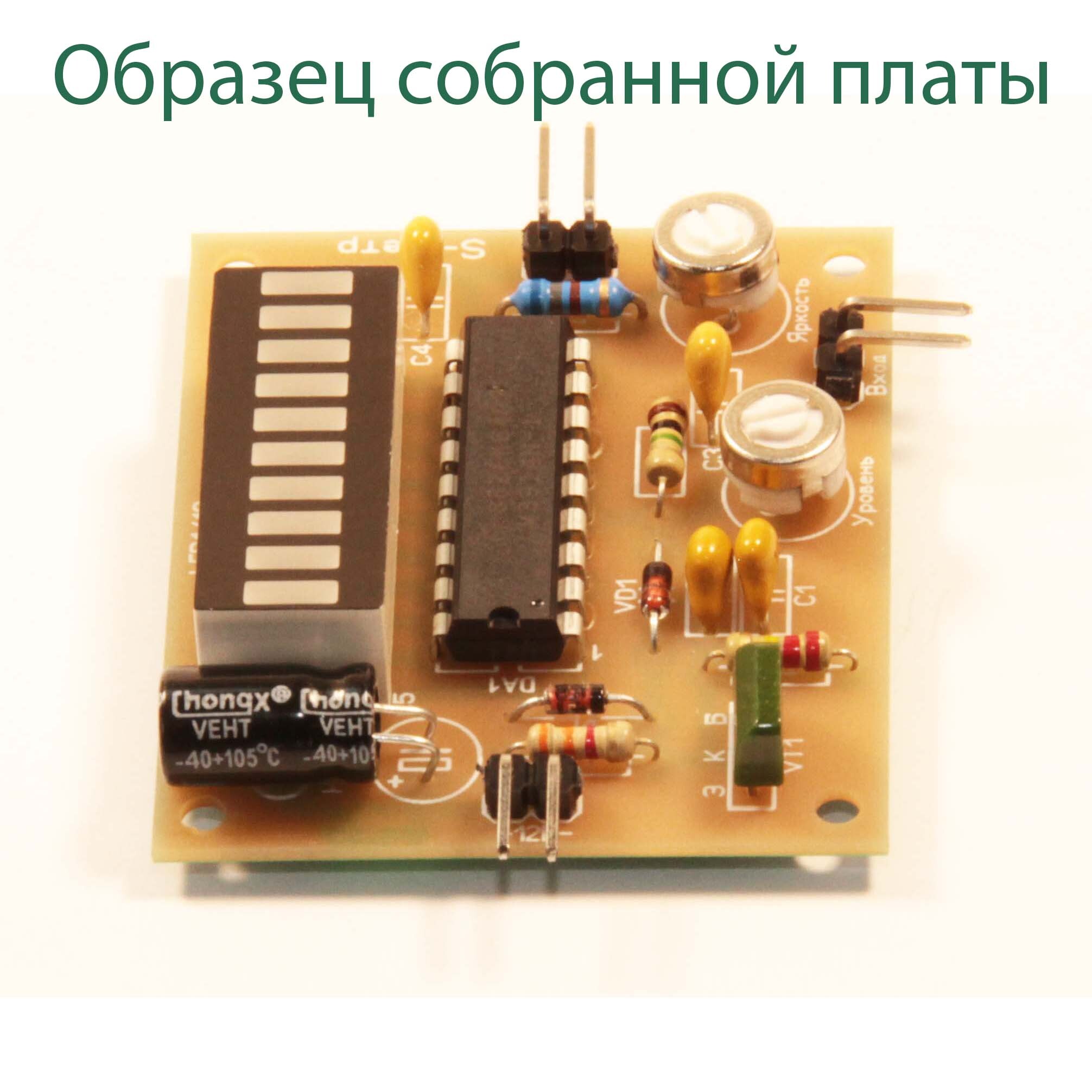

Плата изготовлена под установку 10-ти разрядной светодиодной матрицы или 10-ти светодиодов диаметром 3 мм

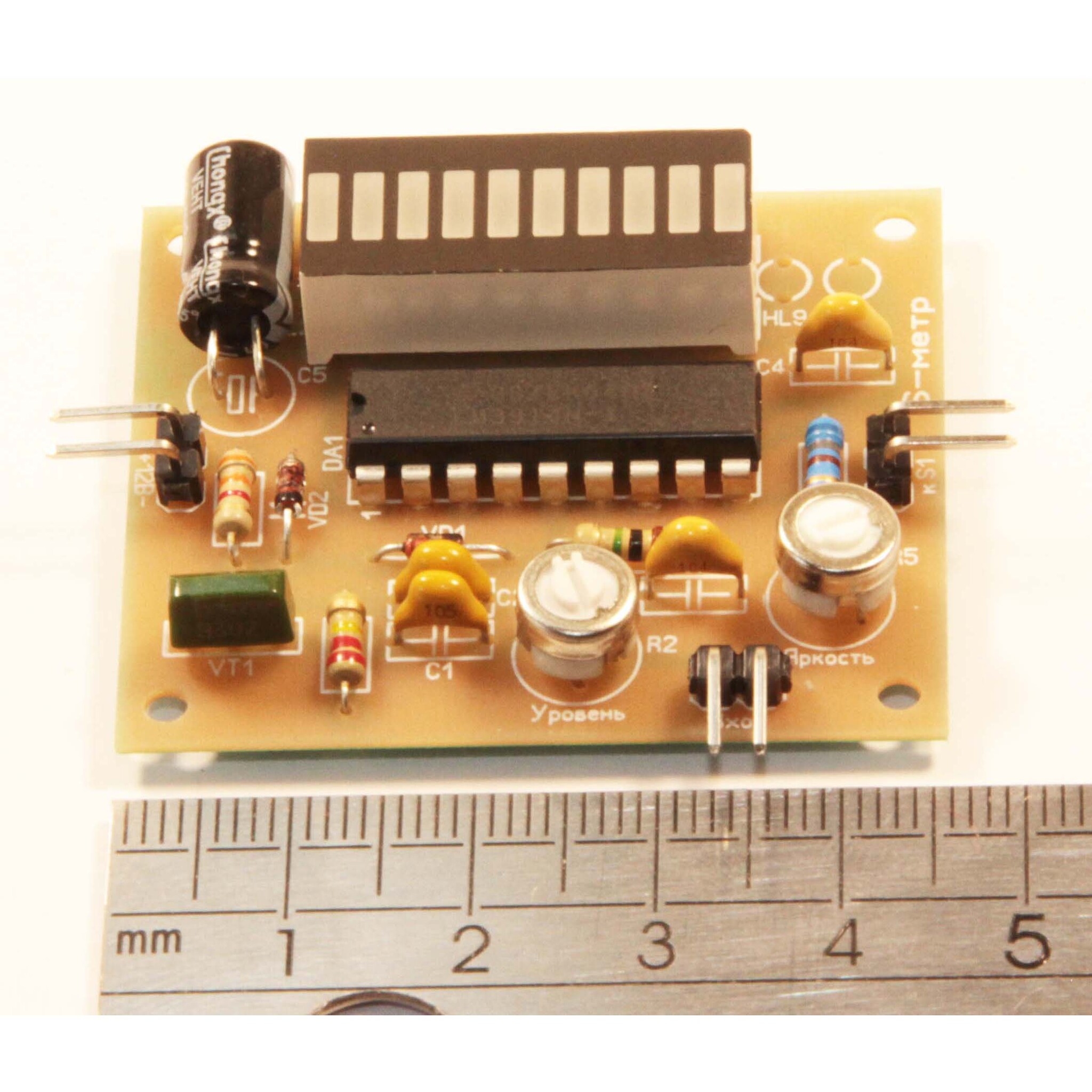

Размер печатной платы 45Х39 мм.
Максимальное входное напряжение +3.3В, но при установке внешнего резисторного делителя можно добиться измерения любых величин.

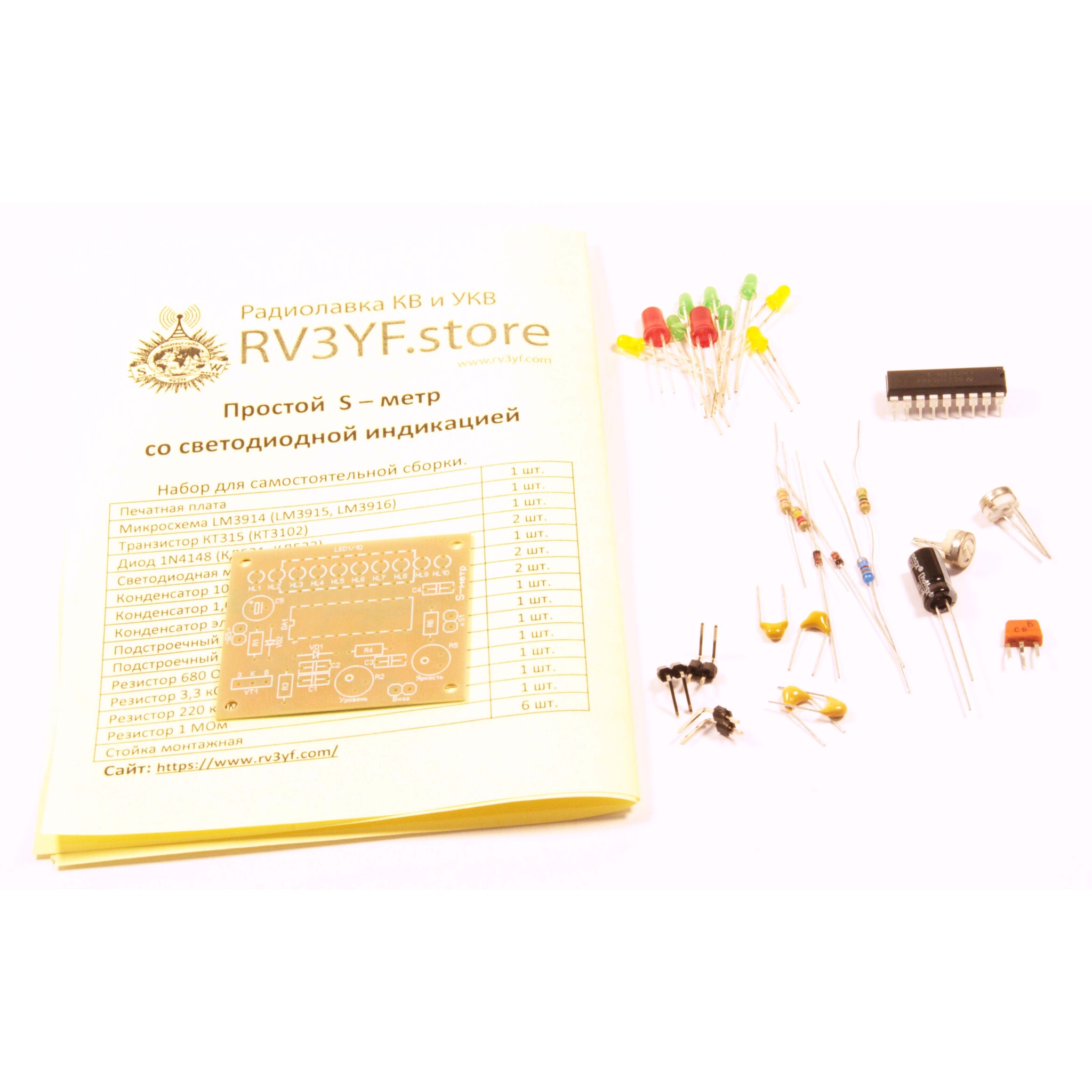

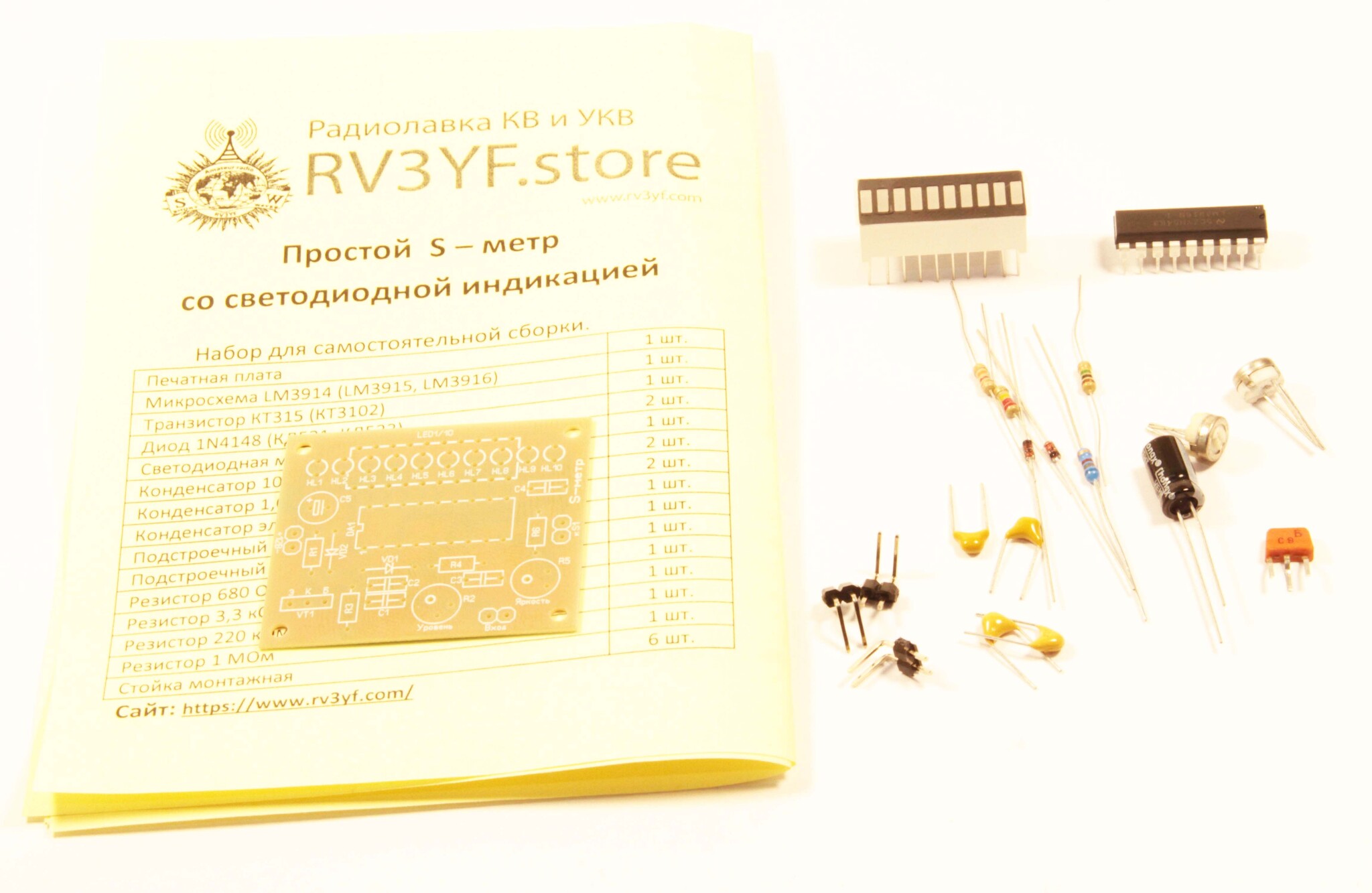

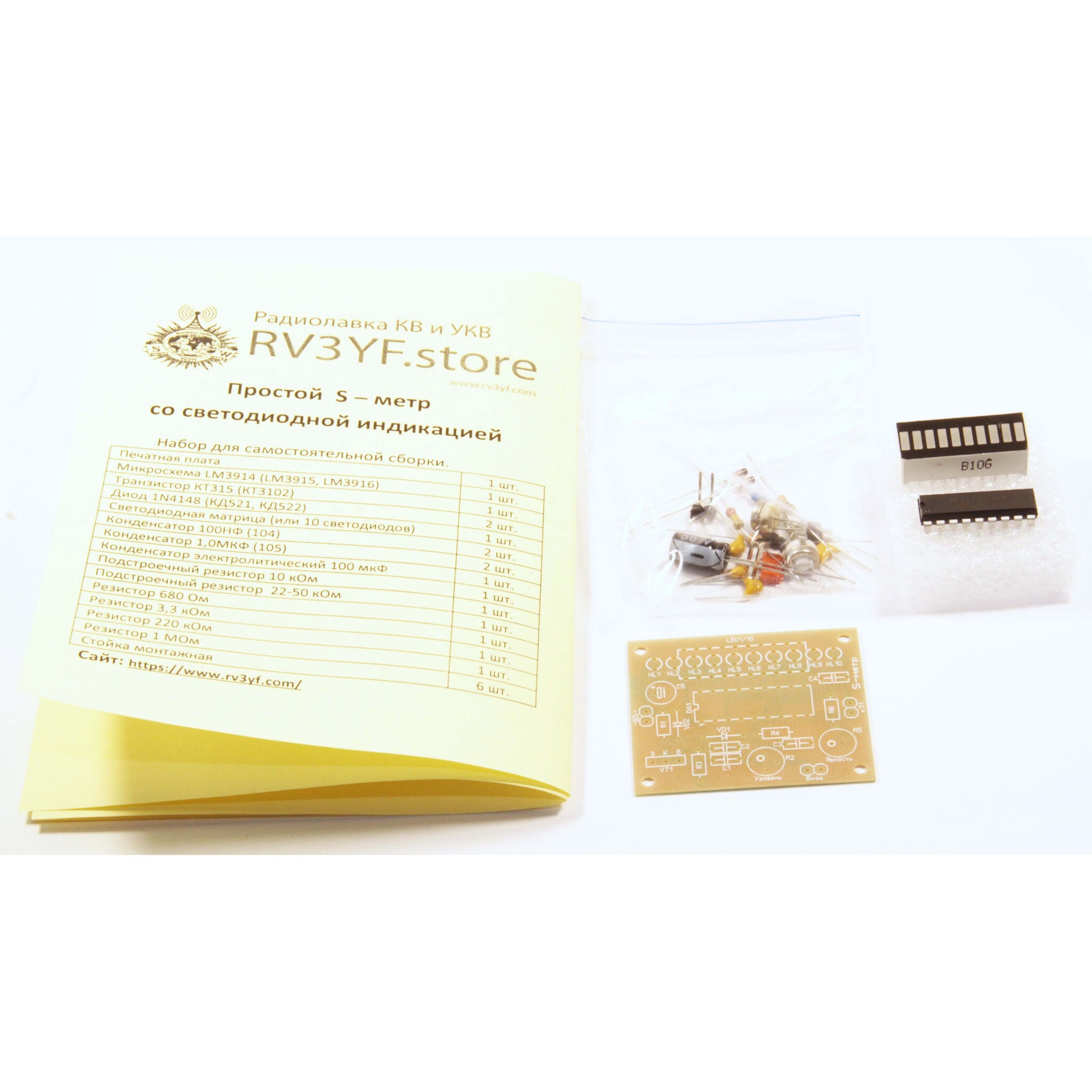

состав набора: печатная плата, микросхема, резисторы, конденсаторы, светодиодная матрица или светодиоды в зависимости от комплектации.
