Комплект для сборки: Простой S-метр со светодиодной индикацией
- Простая сборка: Минимальное количество деталей и четкая схема позволяют собрать устройство даже новичкам.
- Полный комплект: В наборе — печатная плата, микросхема, резисторы, конденсаторы и светодиодная матрица. Все для работы в одном месте.
- Компактный дизайн: Маленькие размеры и легкий вес идеально подходят для переносного использования или установки в ограниченном пространстве.
- Яркая индикация: Светодиодная шкала обеспечивает наглядное отображение уровня сигнала в реальном времени.
- Надежность: Гарантия и долгий срок службы делают устройство экономически выгодным решением для любителей электроники.#трансиверы #измерение_уровня_сигнала
S-метры, приобрели заслуженную популярность благодаря тому, что не требуют постоянной калибровки, что существенно упрощает сам процесс измерений. Операция калибровки или автокалибровки как таковая отсутствует за ненадобностью.
Точность измерения определяется только точностью подбора значений резисторов и чувствительностью компараторов. Очень привлекательны с точки зрения эргономики и дизайна, удобства визуального контроля S-метры со светодиодными индикаторами.
Предлагаемый вашему вниманию вариант автоматического светодиодного S-метра с однополярным питанием имеет 10 уровней отсчета и отличается исключительной простотой благодаря применению доступной и недорогой микросхемы LM3914 (LM3915, LM3916). В этой микросхеме - специализированном контролере для управления линейными светодиодными шкалами, есть все, что нам необходимо – прецизионный десятиступенчатый делитель напряжения с линейным шагом деления 0,1, десять компараторов и схема управления светодиодами.
Принципиальная схема устройства приведена на рис.1 Напряжение НЧ с приемника или трансивера на вход устройства. Подстроечным резистором R2 устанавливается необходимый входной уровень. Транзистор VT1 предварительный усилитель. Далее сигнал выпрямляется диодами VD1 и VD2 и поступает на вход микросхемы. Перемычка S1 определяет режим работы шкалы – если замкнута - светящийся столбик, если разомкнута – светящаяся точка, т.е. горит только один значащий светодиод.

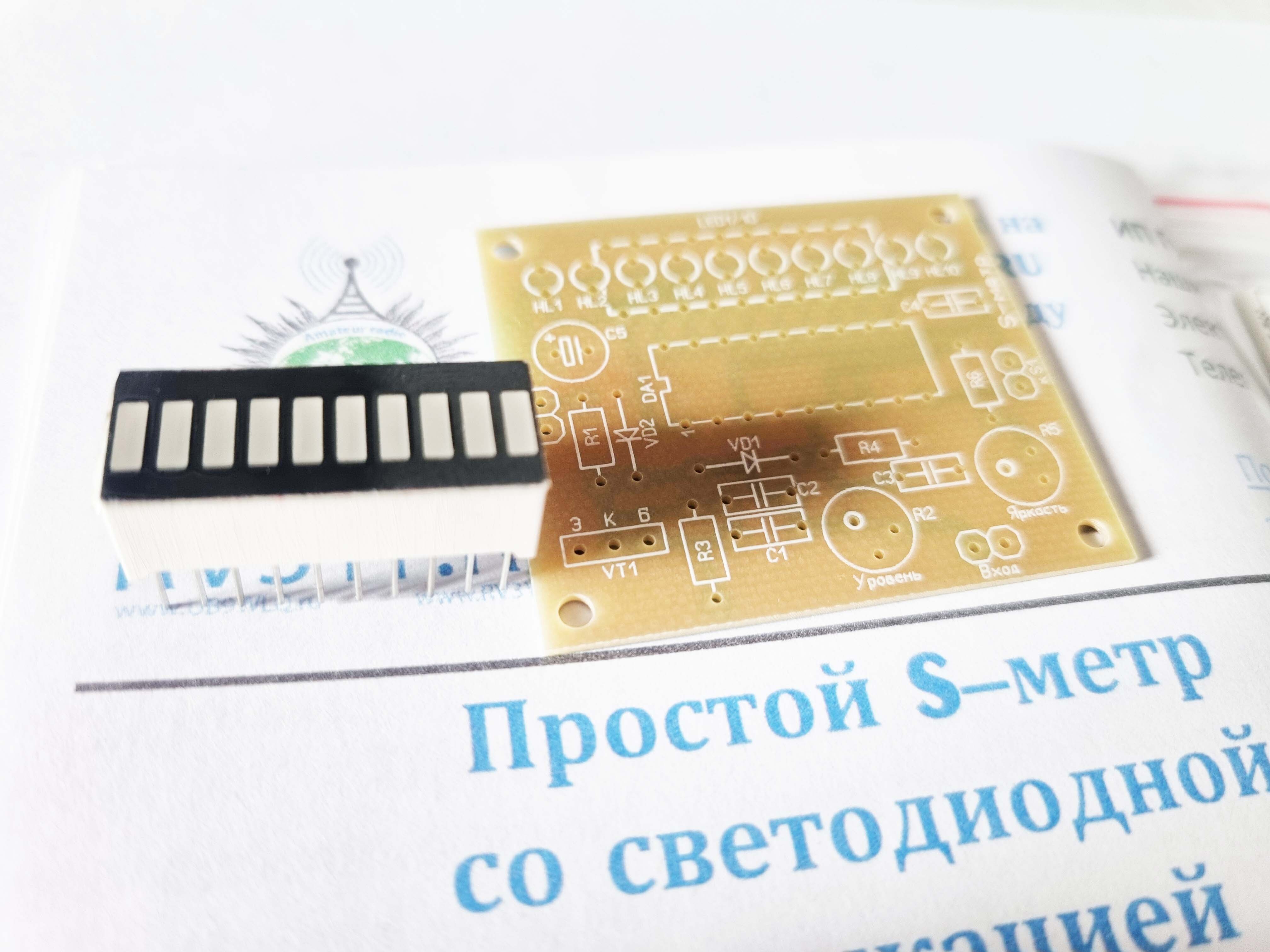

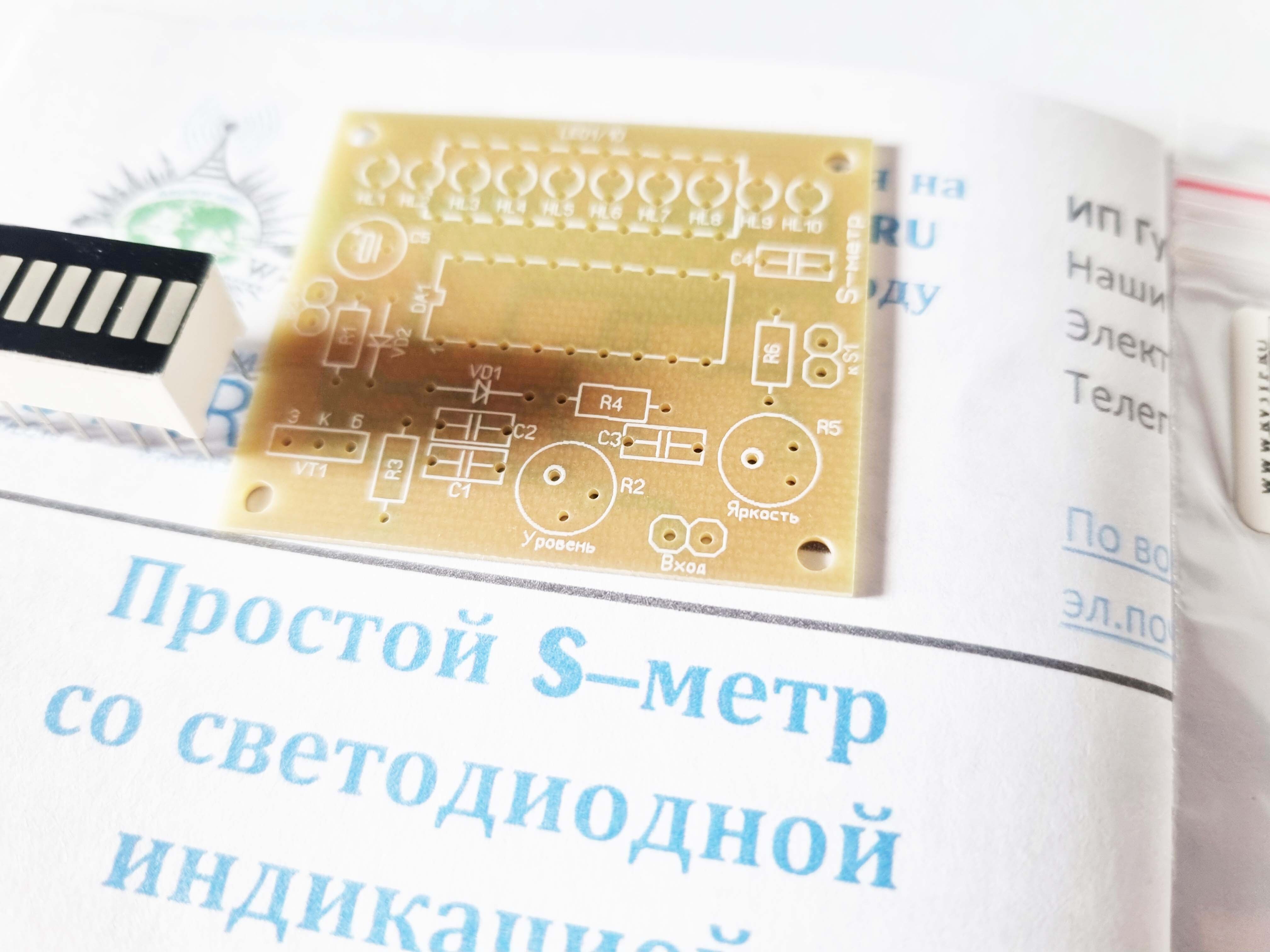

Плата изготовлена под установку 10-ти разрядной светодиодной матрицы или 10-ти светодиодов диаметром 3 мм
Размер печатной платы 45Х39 мм.
Максимальное входное напряжение +3.3В, но при установке внешнего резисторного делителя можно добиться измерения любых величин.

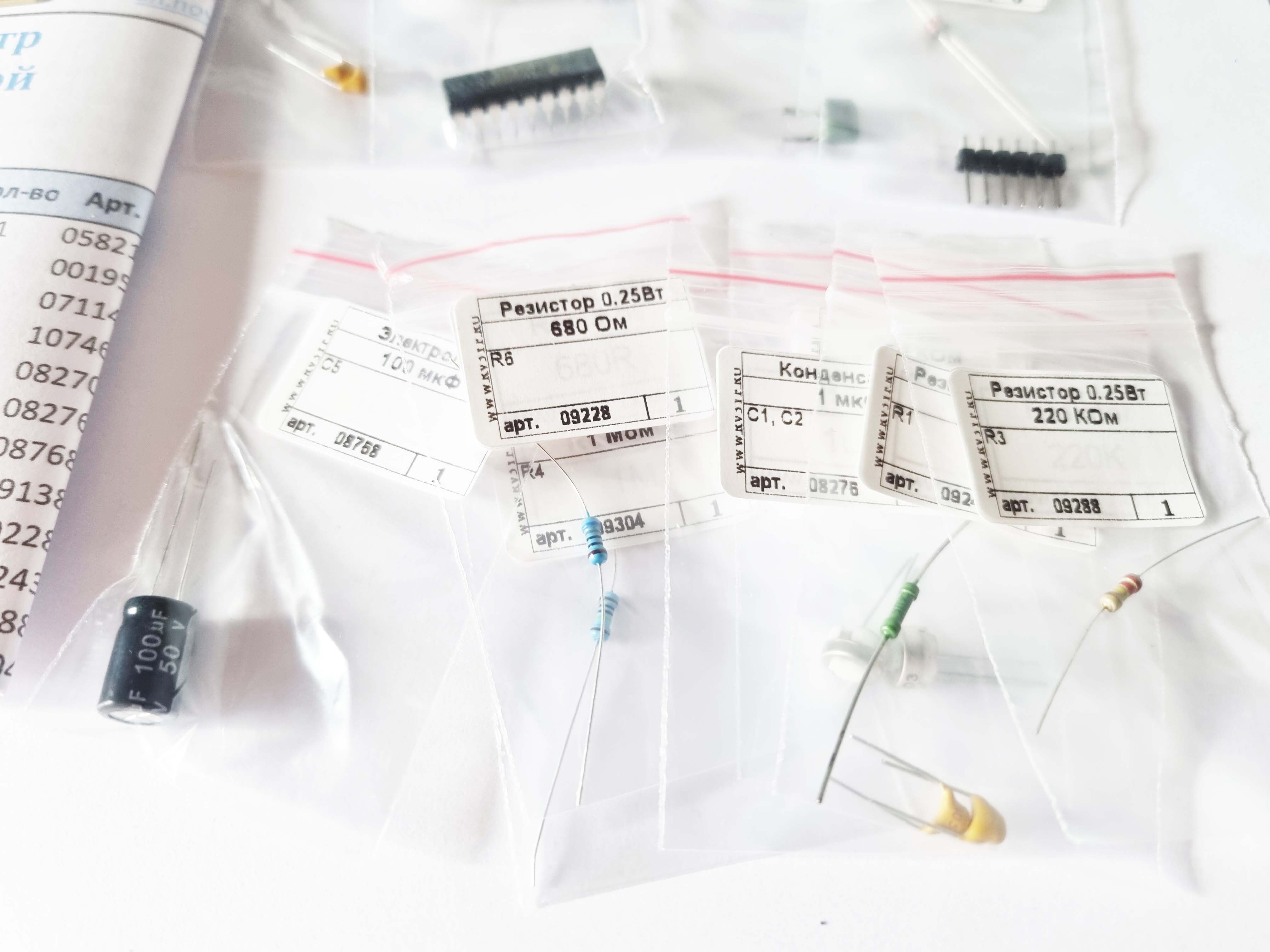

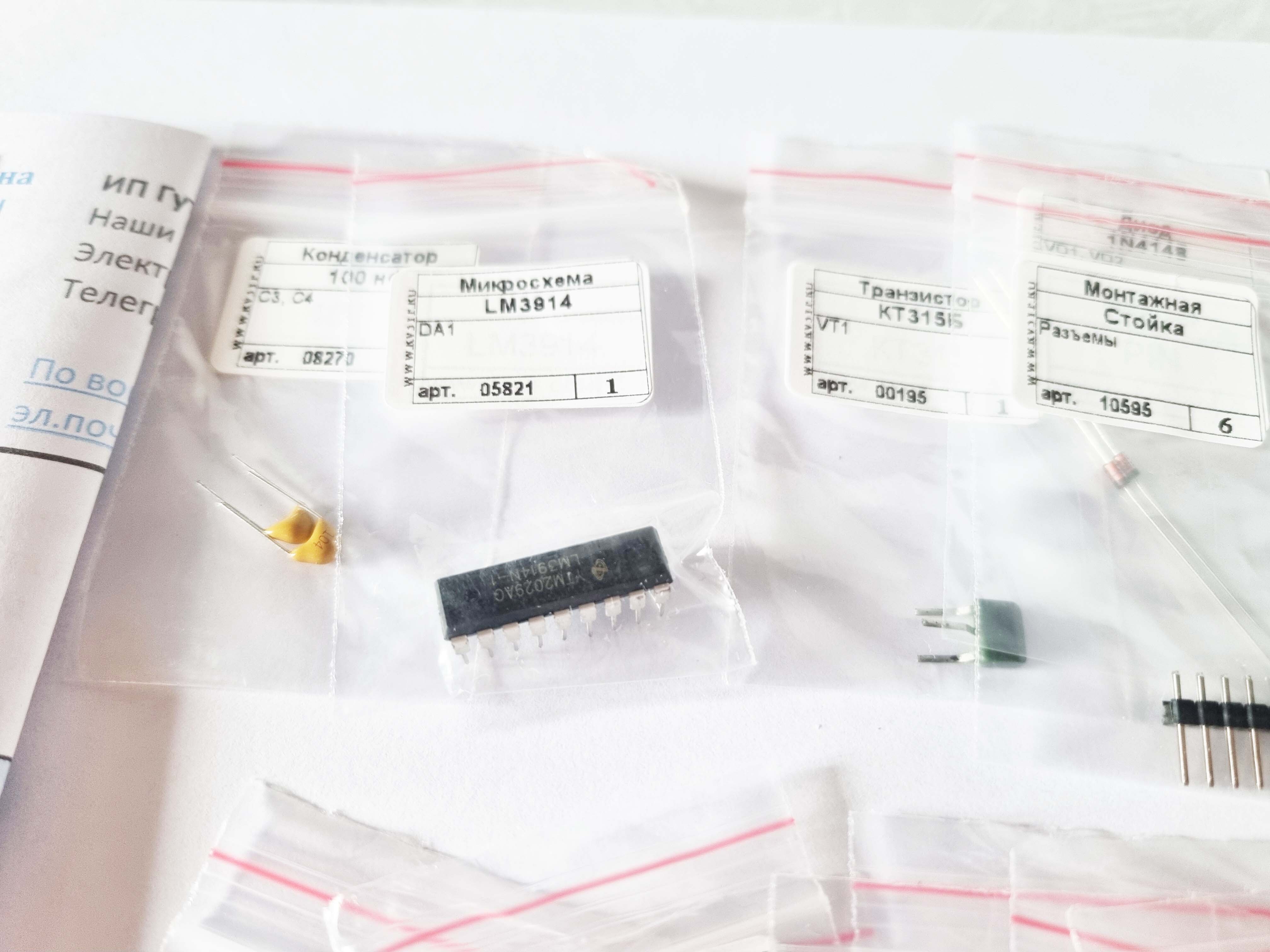

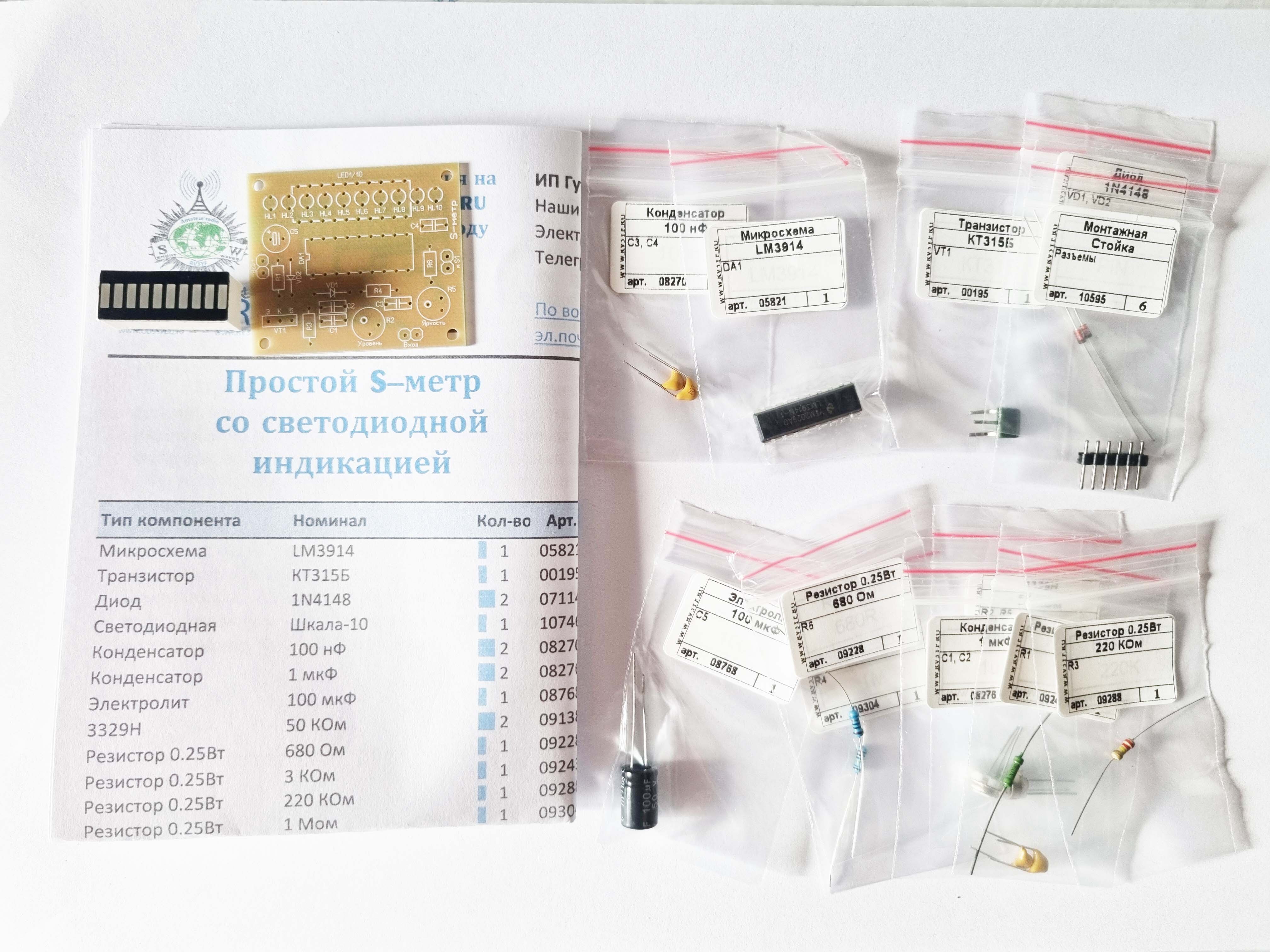

состав набора: печатная плата, микросхема, резисторы, конденсаторы, светодиодная матрица
