Трансивер uSDX Compact v1.2

шт
Отгрузка по наличию 1-3 рабочих дня!
Под заказ 10-22 рабочих дней
Нет в наличии
Описание

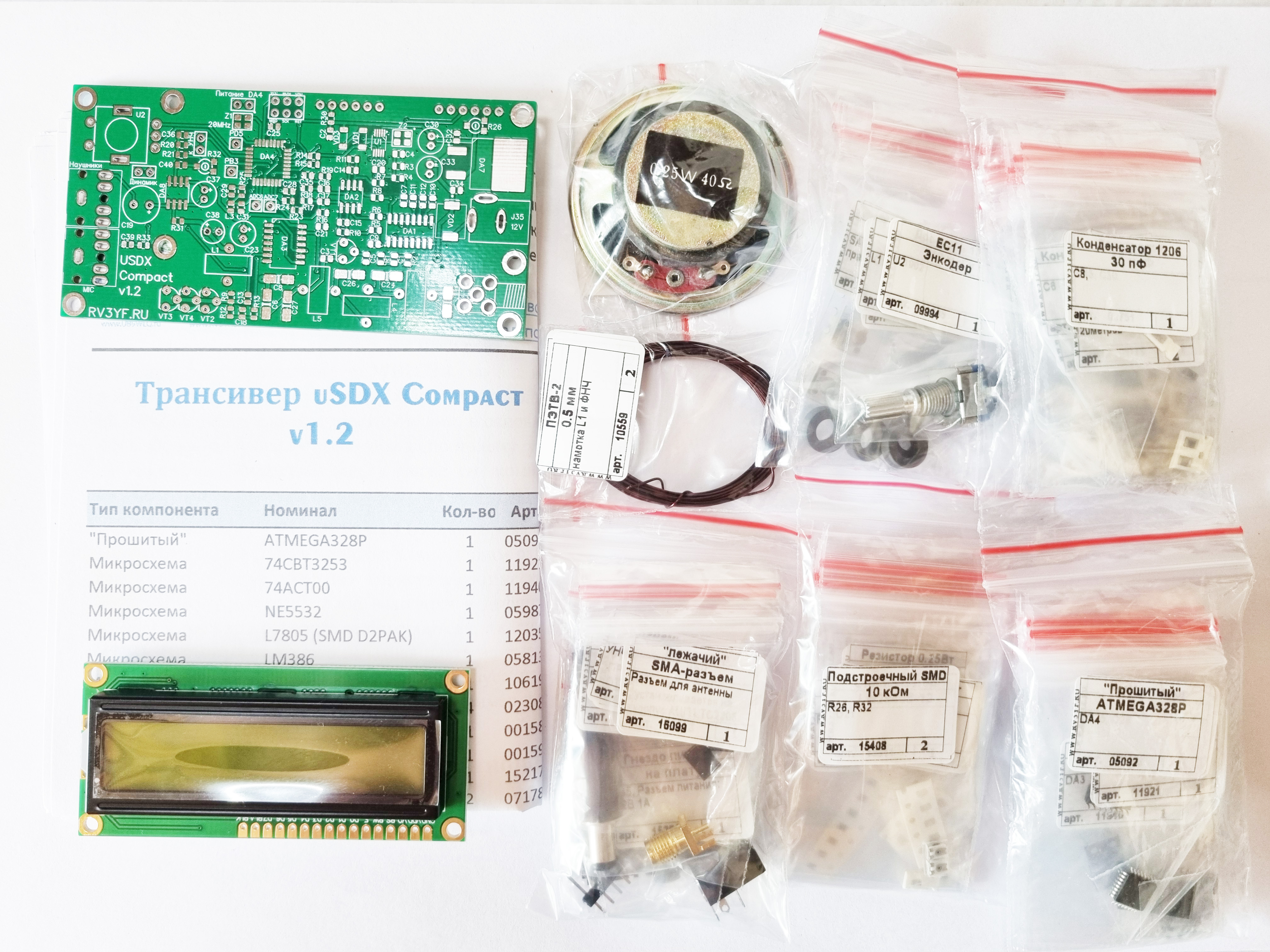

Набор для сборки Трансивера uSDX Compact v1.2

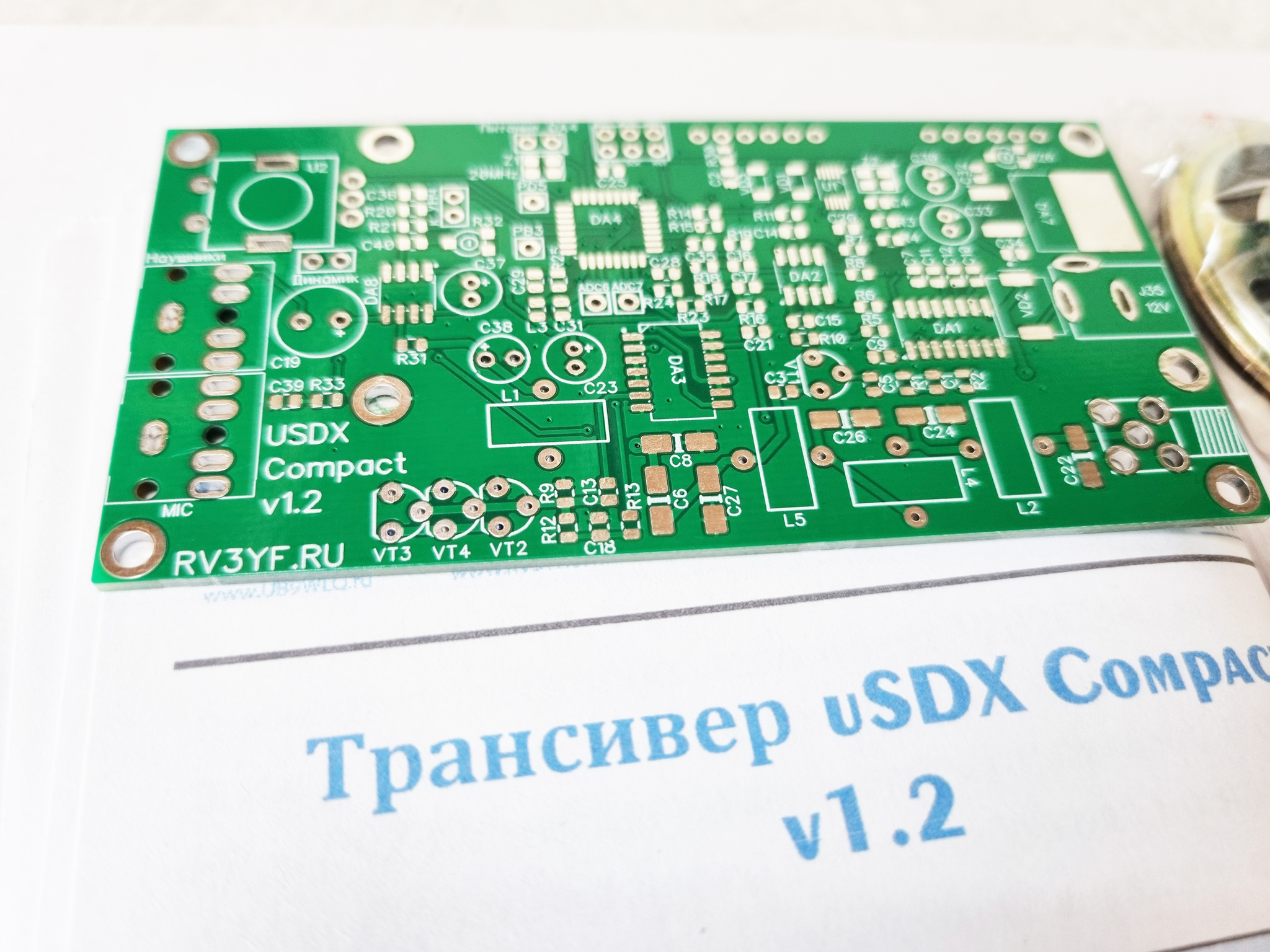

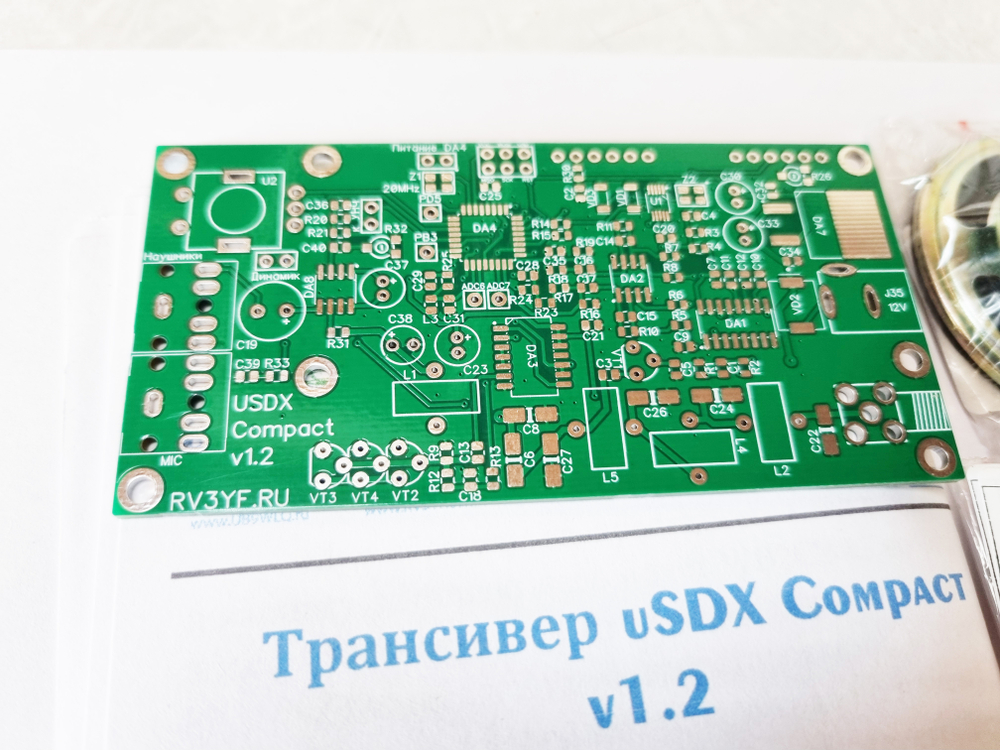

Печатная плата в SMD исполнении популярного трансивера uSDX.

Размер платы: 100х50 мм (меньше пачки сигарет!!)

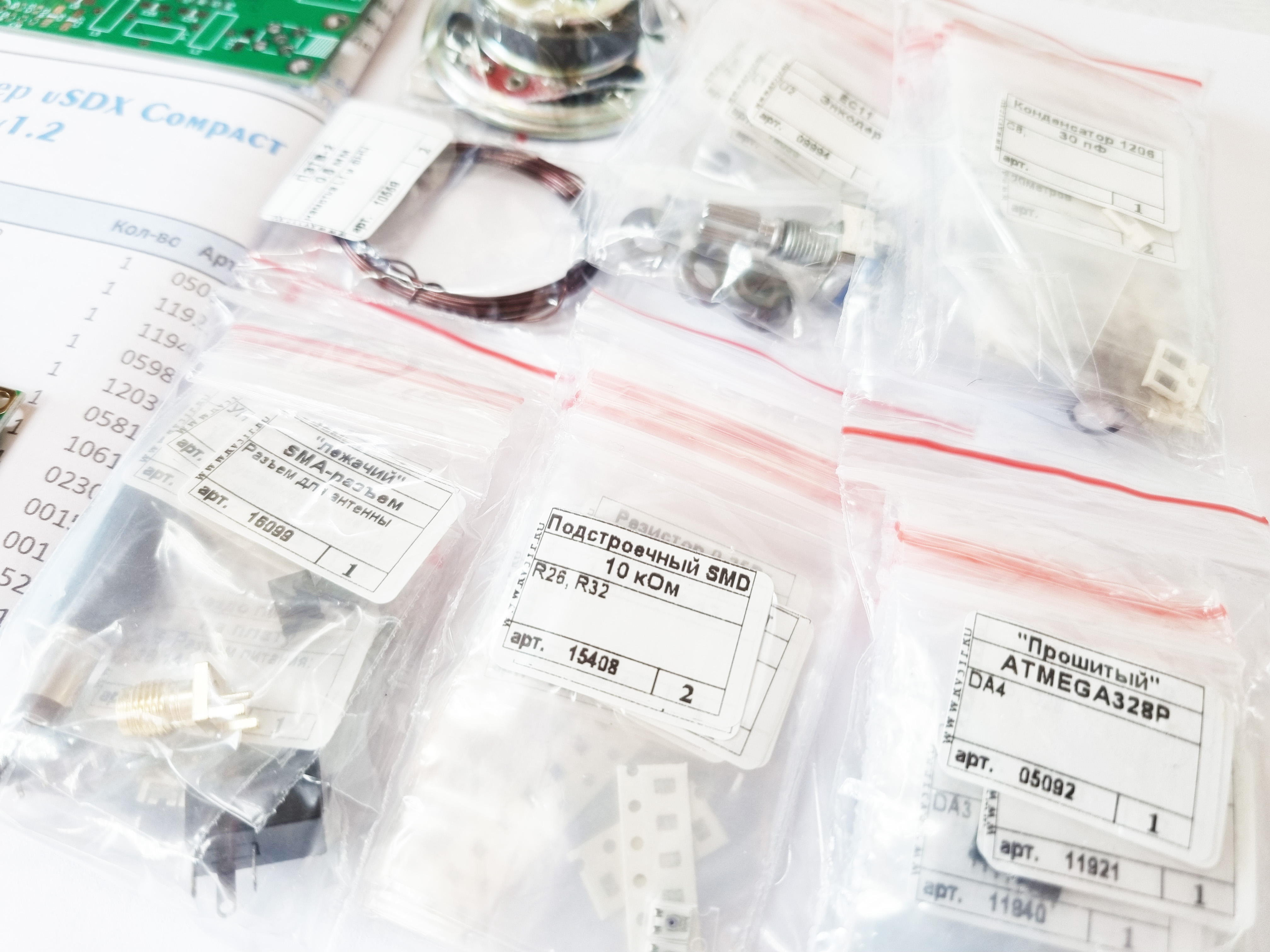

В комплекте:

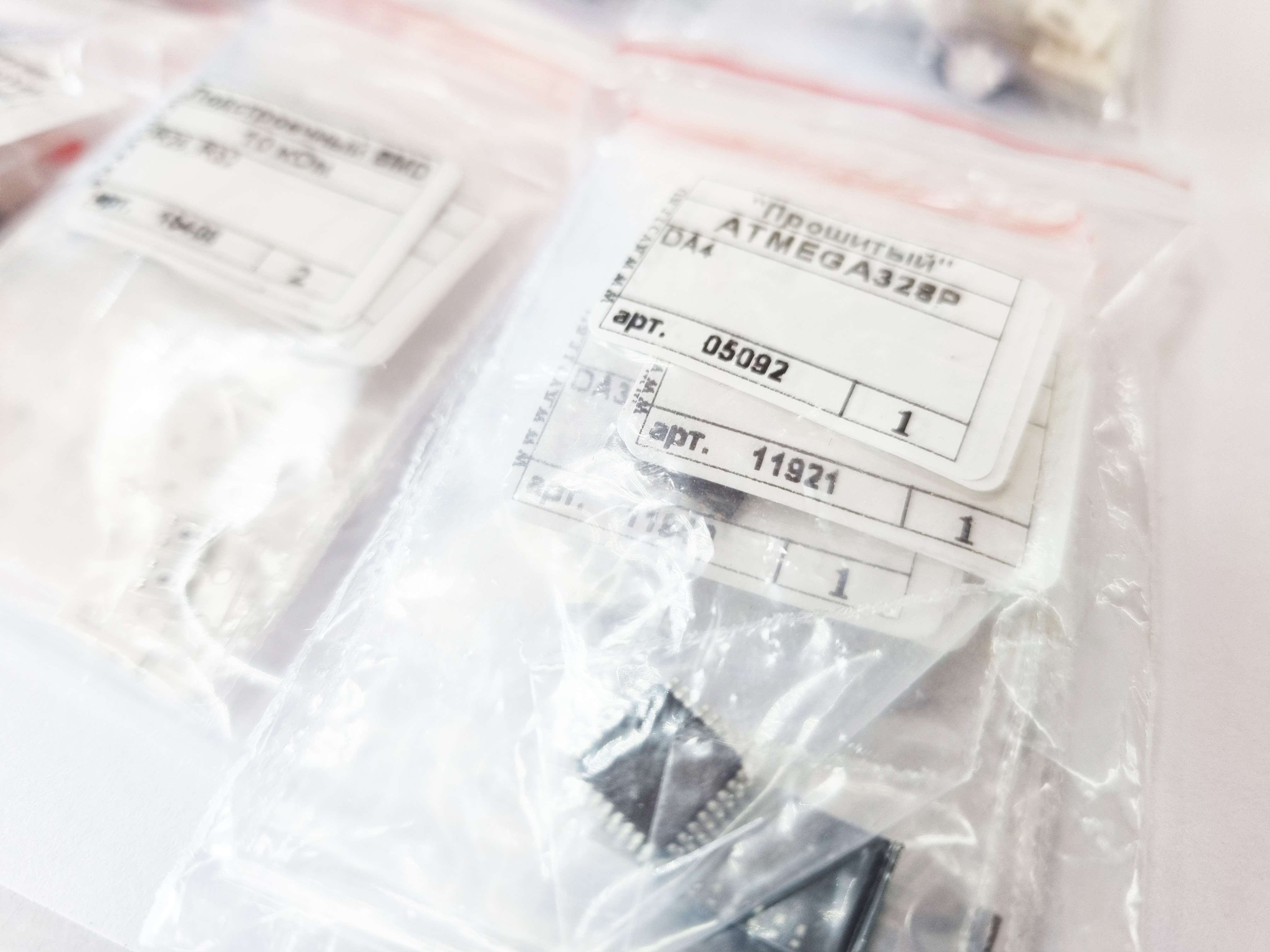

- Прошитый процессор! (прошиваем через специальный адаптер без пайки)

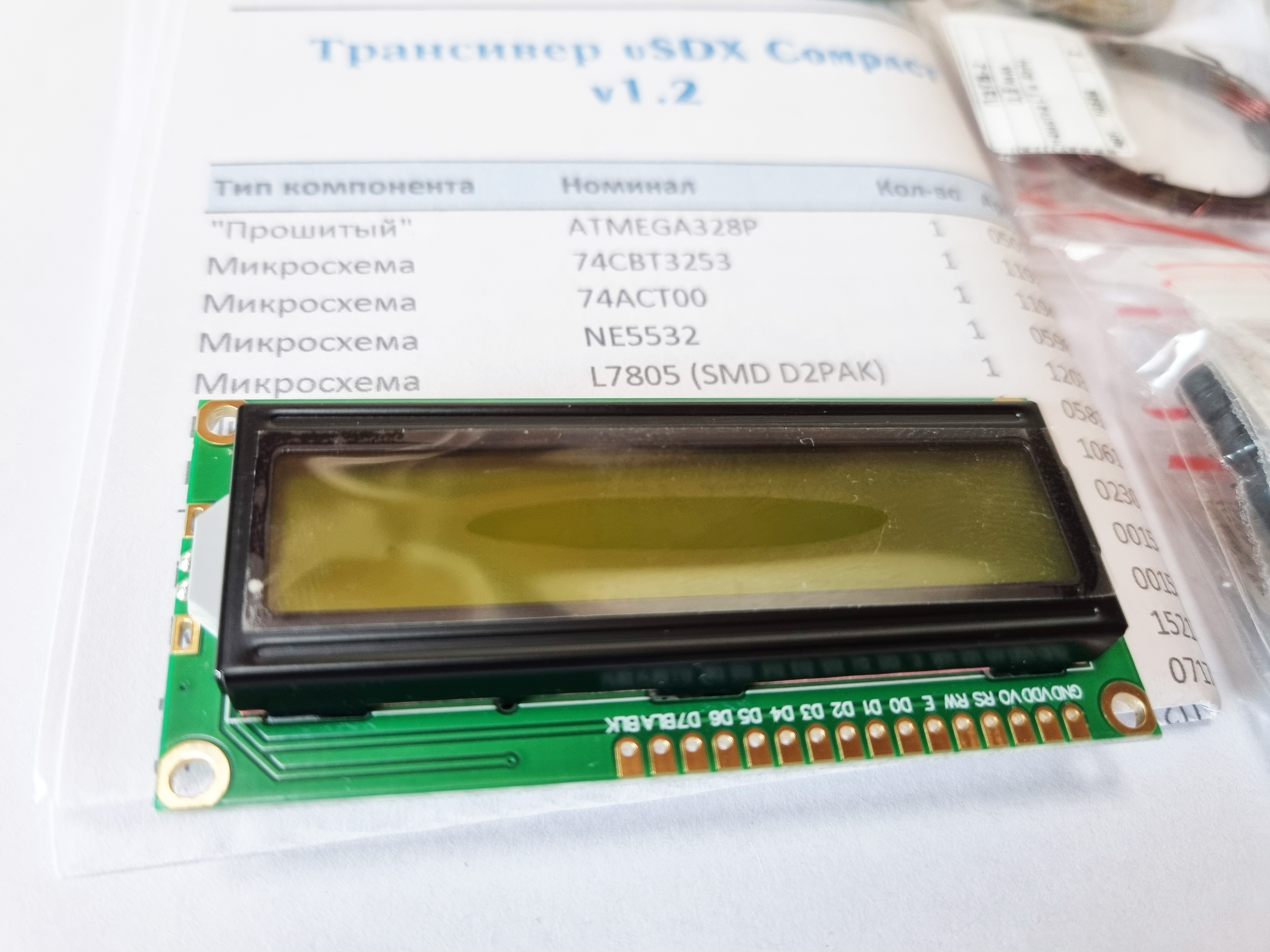

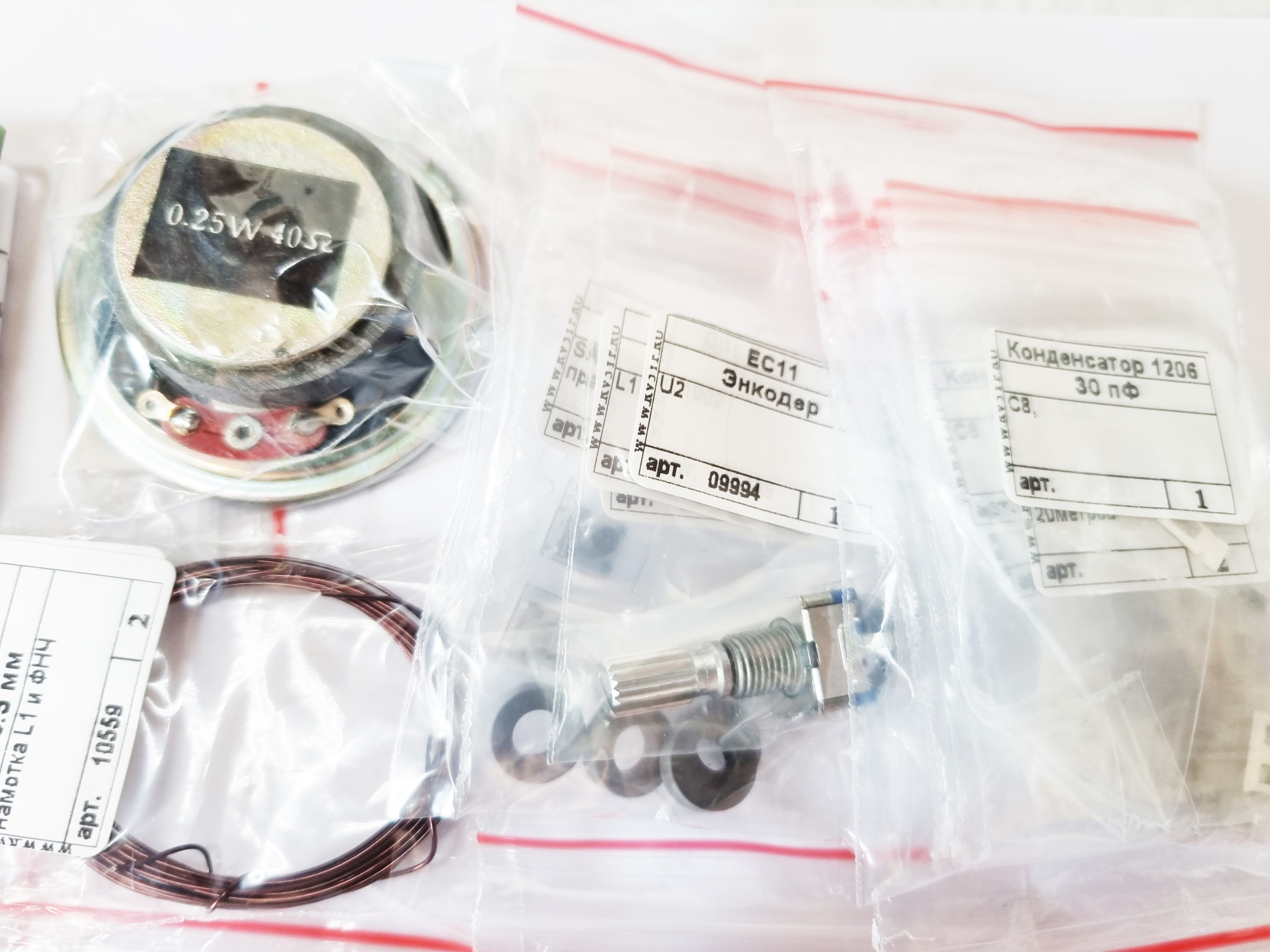

- все компоненты для сборки основной платы

- В наборе компоненты для постройки ФНЧ на 14МГЦ. При необходимости использовать другой диапазон необходимо изменить номиналы конденсаторов и индуктивности сердечников согласно таблице из документации.

- Документация и схемы распечатаны в цветном варианте + в электронном виде.

- При правильном монтаже плата запускается при первом включении.

uSDX - это простой и экспериментальный (управляемый классом E) приемопередатчик SSB и CW SDR. Его можно использовать в режиме QRP SSB или (в сочетании с ПК) использовать для цифровых режимов, таких как FT8, JS8, FT4. Он может быть настроен в диапазонах 80 м-10 м в режимах LSB/USB (верхней и нижней боковой полосой) с полосой пропускания 2400 Гц. Трансивер имеет выход PEP SSB мощностью до 5 Вт и оснащен программным обеспечением full Break-In VOX для быстрого переключения RX / TX в голосовых и цифровых операциях.

Каскад передачи SSB реализован полностью цифровым и программным способом: в основе ATMEGA328P лежит дискретизация входного аудио и восстановление SSB-сигнала путем управления фазой PLL SI5351 (посредством крошечных изменений частоты более 800 Кбит / с I2C) и управления мощностью PA (через ШИМ на схеме формирования ключа). Таким образом, может быть реализован SSB-сигнал с высокой энергоэффективностью класса E; конструкция с ШИМ-управлением класса E делает SSB-трансивер простым, крошечным, прохладным, энергоэффективным и недорогим (т.е. нет необходимости в неэффективном по мощности и сложном линейном усилителе с громоздким теплоотводом, как это часто наблюдается в SSB-трансиверах).

Показать полностью Свернуть
Характеристики
Вес (кг)
0.37
Габариты
17х12х2
Вес
0.37
Габариты
17х12х2
