Набор для самостоятельной сборки усилителя мощности трансивера Дружба-М UM-U-2025.
Данный широкополосный усилитель мощности широко используется в трансиверах «Дружба-М», «Десна», «Роса», «Клопик» и других конструкциях.
Устройство позволяет получить пиковую мощность до 30-40 Вт на нагрузке 50 Ом при входном напряжении около 100 мВ. Неравномерность амплитудно - частотной характеристики УМ - не более 0,5 дБ в полосе частот от 1 до 30 МГц.
Схема УМ на 30-40Вт отработана в течение нескольких десятилетий, проста в изготовлении и может использоваться в радиолюбительских конструкциях.
Питание усилителя зависит от применяемых транзисторов:
- на 10Вт для КТ920Б - 12В
- для 30-40Вт для КТ922Б - 12В на основную часть платы, а для выходных транзисторов необходимо 20-24В.

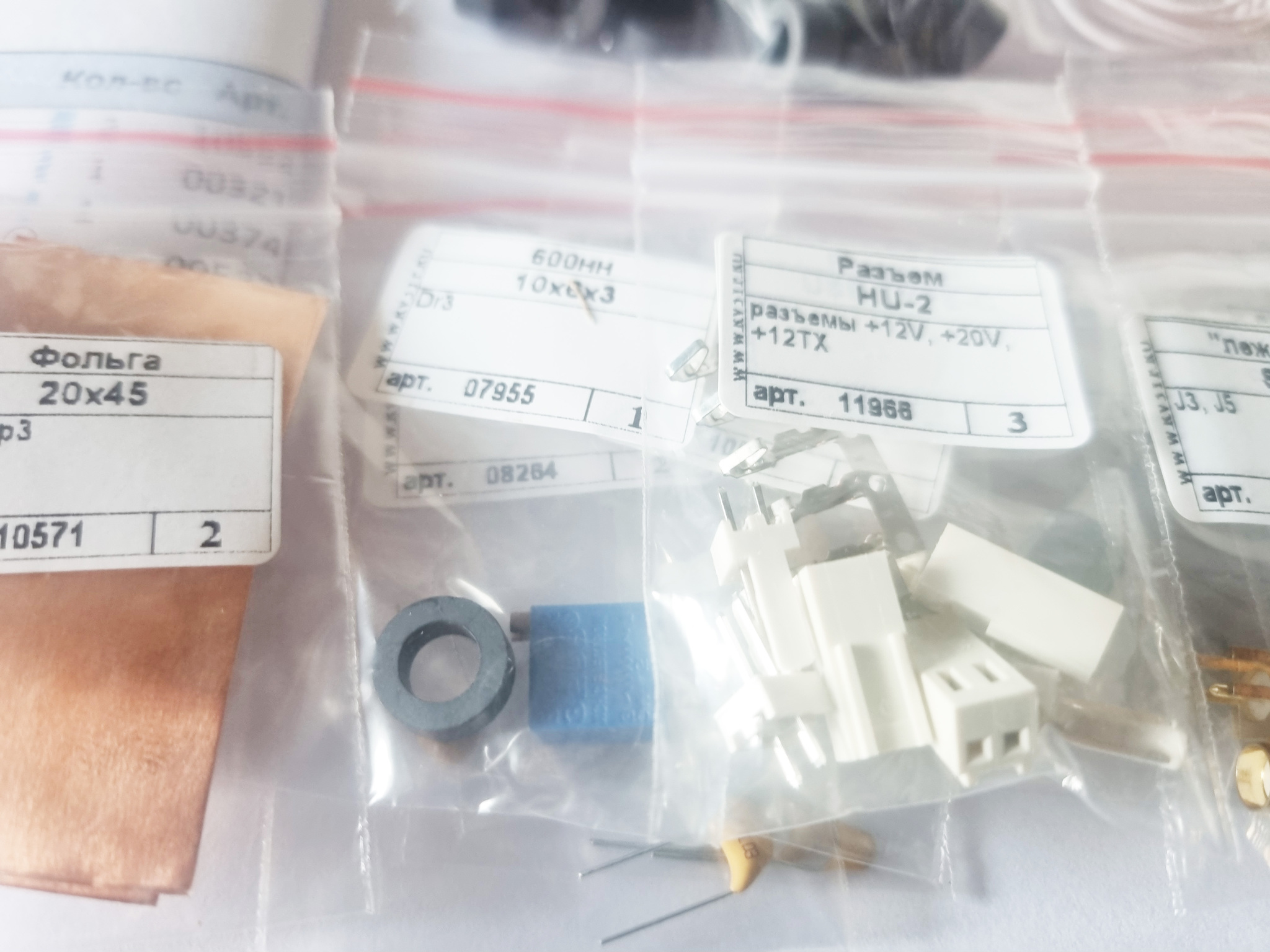

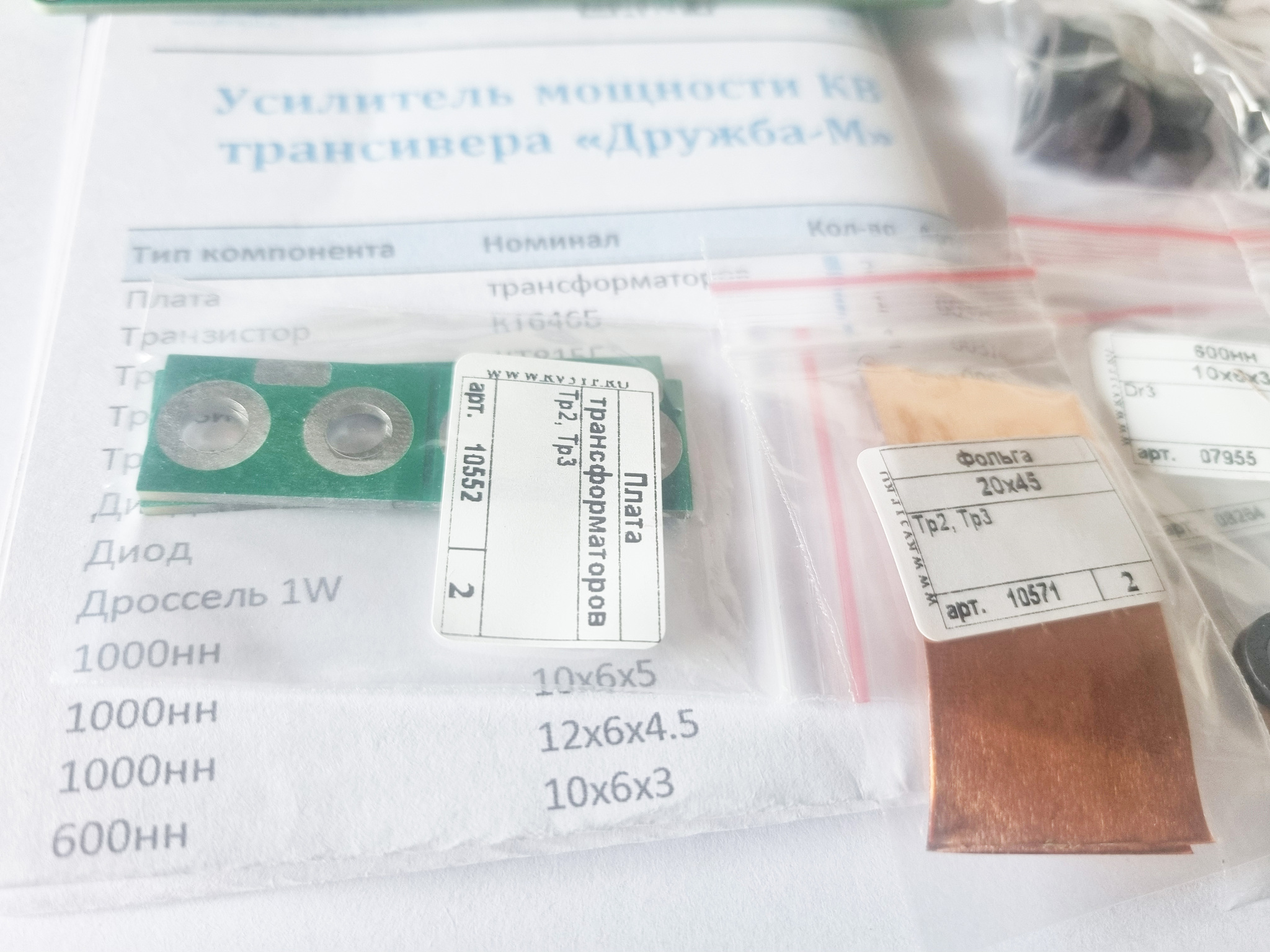

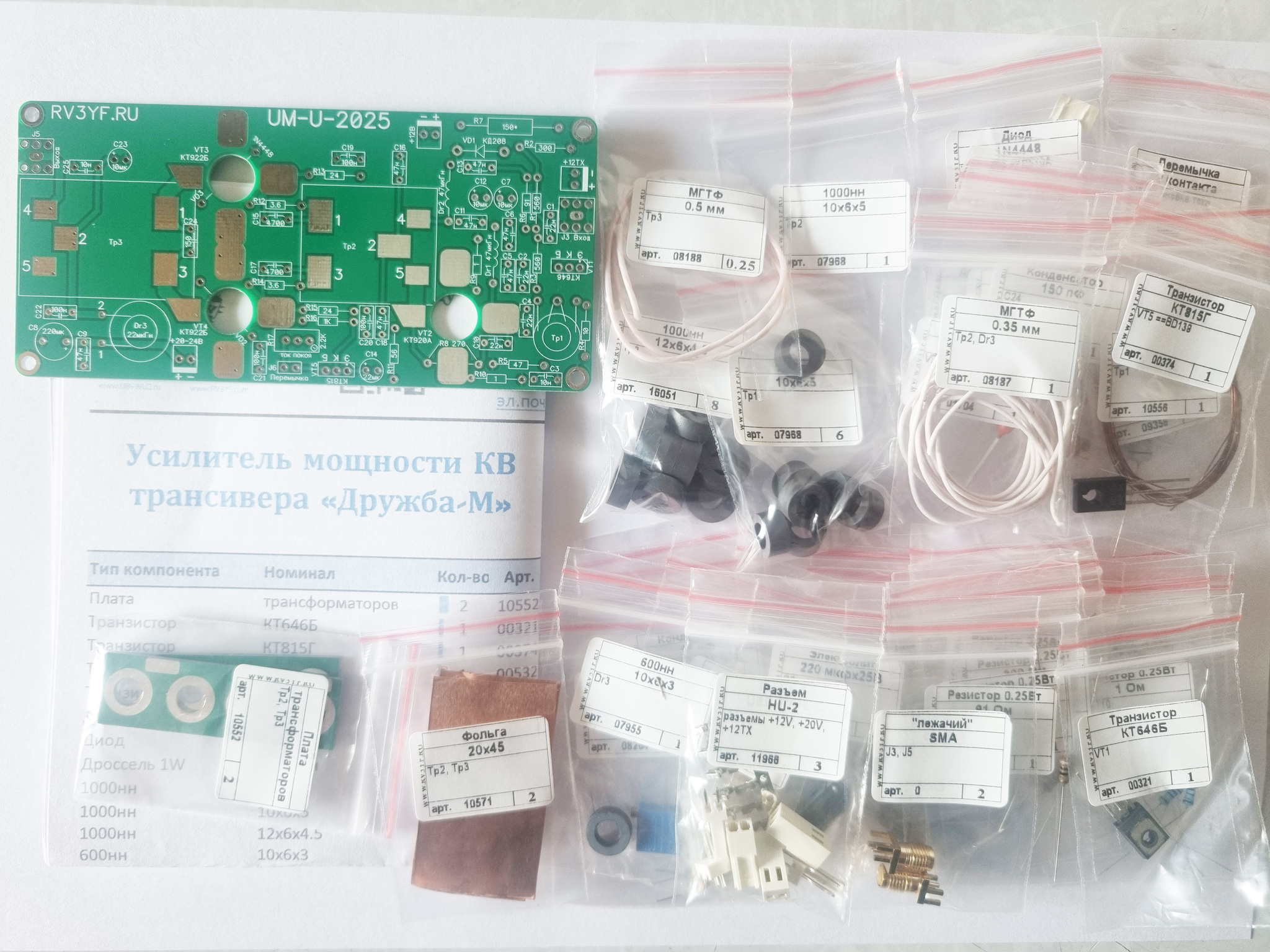

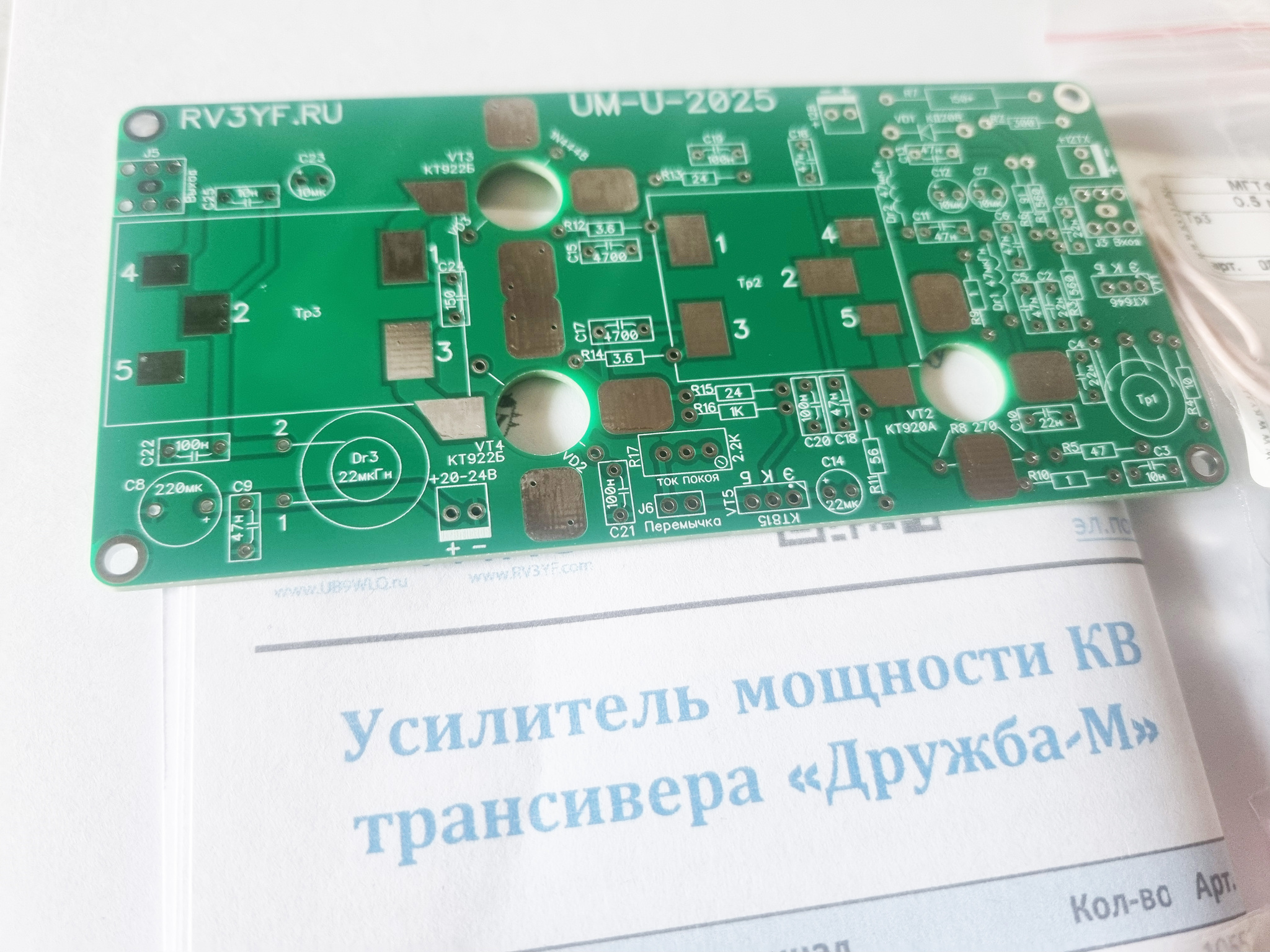

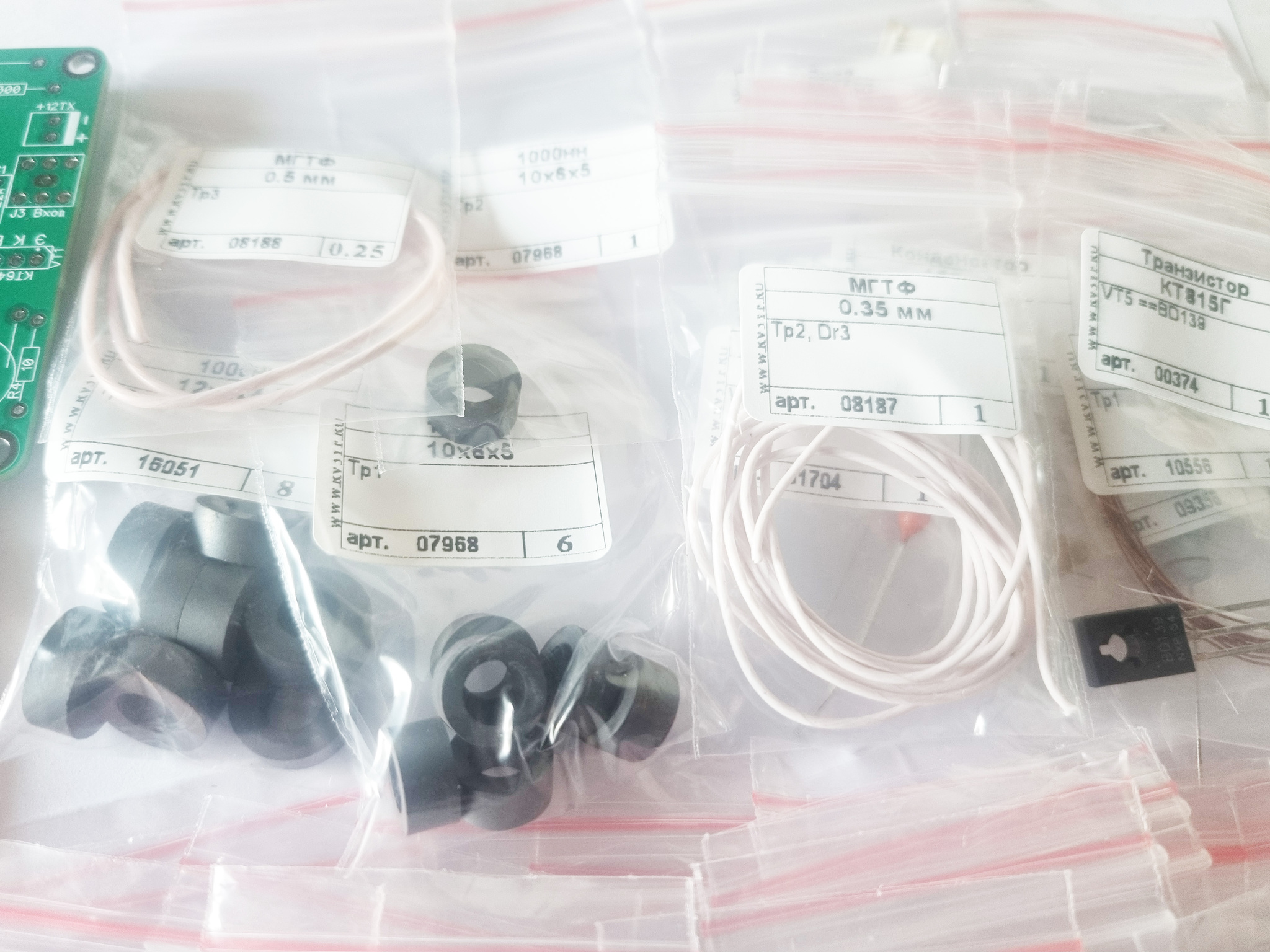

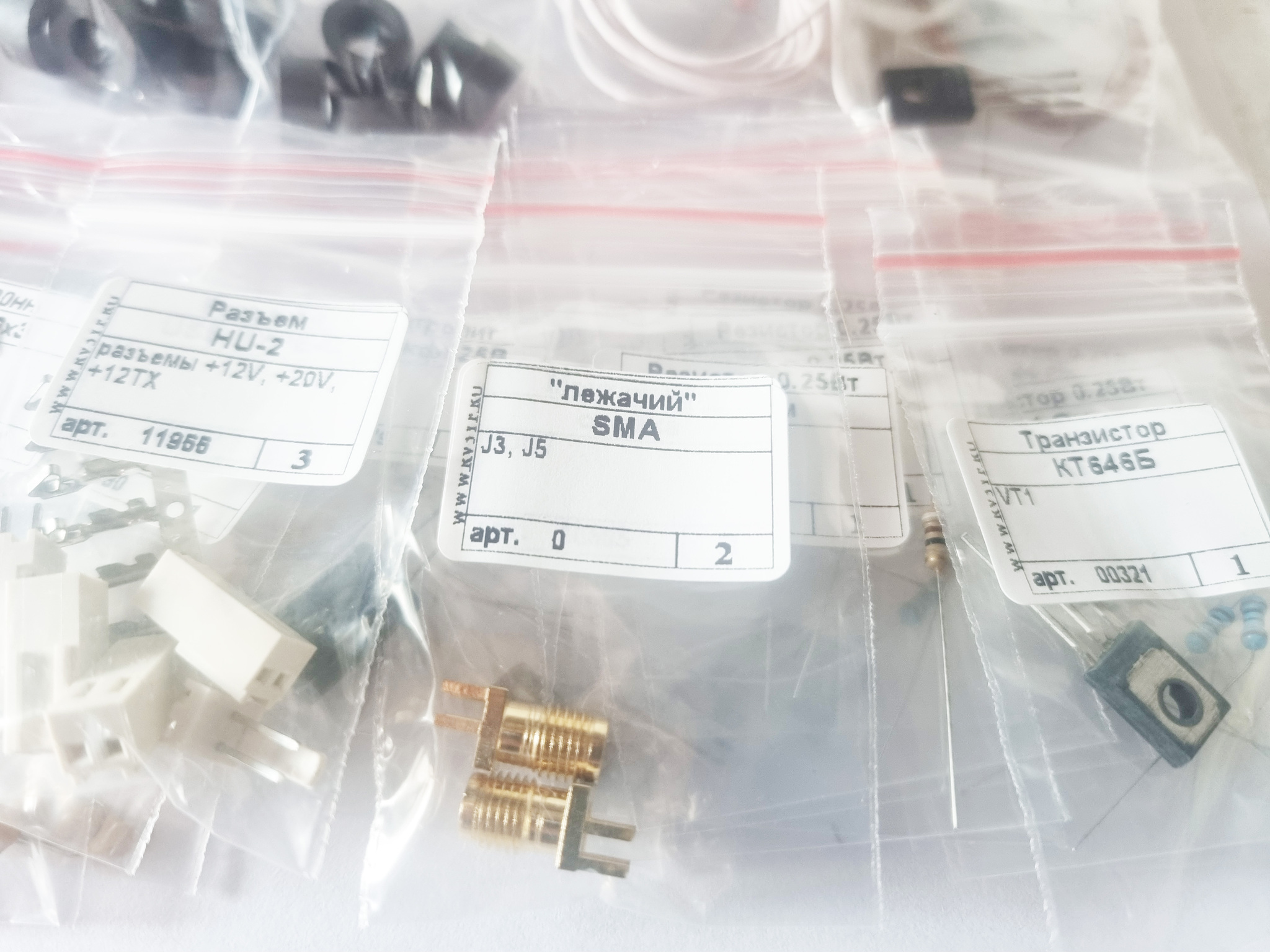

Состав набора: печатная плата UМ-U-2025, набор изготовления широкополосных трансформаторов, диоды, конденсаторы, резисторы, транзисторы КТ646, КТ815, дросселя и ф/кольца, провод.
Внимание: транзисторы КТ920А, КТ922 в комплектацию не входят. Приобретаются отдельно.
