Радиоконструктор «Синусоидальный НЧ генератор на микросхеме LM386» — идеальное решение для начинающих радиолюбителей и студентов. Устройство позволяет генерировать чистый синусоидальный сигнал в широком диапазоне низких частот, что полезно для тестирования аудиооборудования и учебных экспериментов.
Комплект включает все необходимые компоненты для самостоятельной сборки, включая популярную микросхему LM386, известную своей надёжностью и простотой применения. Процесс пайки поможет развить практические навыки работы с электроникой и понять принципы функционирования аналоговых схем.
Простота конструкции и отсутствие сложных настроек делают этот генератор доступным даже для новичков. Отличный выбор для тех, кто хочет освоить базовые приёмы радиотехники и получить готовое устройство для дальнейших проектов.
Набор для самостоятельного изготовления «Синусоидального генератора на микросхеме LM386» основан на схеме из журнала Радио №2/2011г.
Диапазон частот 30-30000 Гц, Uвых. – 3В, Rн. – 50 Ом, Uпит. 12В.
Генераторы синусоидального напряжения широко применяют для проверки и налаживания различной радиоэлектронной аппаратуры. В статье предложены конструкция простого генератора ЗЧ на основе моста Вина и микросхемы УЗЧ LM386
Мост Вина часто используют для построения RC-генераторов диапазонов ЗЧ и более высоких частот. В качестве усилительного элемента в таких генераторах удобно применить ОУ. Частотозадающие элементы R1, C1, R2, C2 включены в цепь положительной обратной связи ОУ, при этом должны выполняться условия: R1=R2 и C1 = C2. Генерируемую частоту можно определить по формуле f=1/(2πRC), где R=R1=R2, C=C1=C2.
В цепь отрицательной обратной связи включены элементы стабилизации выходного напряжения – терморезистор RK1 с прямым подогревом и положительным TKC, а также резистор R3. При увеличении выходного напряжения ток через терморезистор RK1 возрастает, он разогревается и его сопротивление увеличивается, что приводит к уменьшению коэффициента усиления и стабилизации выходного напряжения. Иногда для стабилизации напряжения применяют нелинейные элементы – диоды и стабилитроны, которые включают взамен резистора R3, а терморезистор заменяют резистором.
Меняя номиналы частотозадающих элементов, можно в широких пределах изменять частоту генерации. Чтобы сделать такой генератор перестраиваемым, необходимо применить сдвоенный переменный конденсатор или сдвоенный переменный резистор.

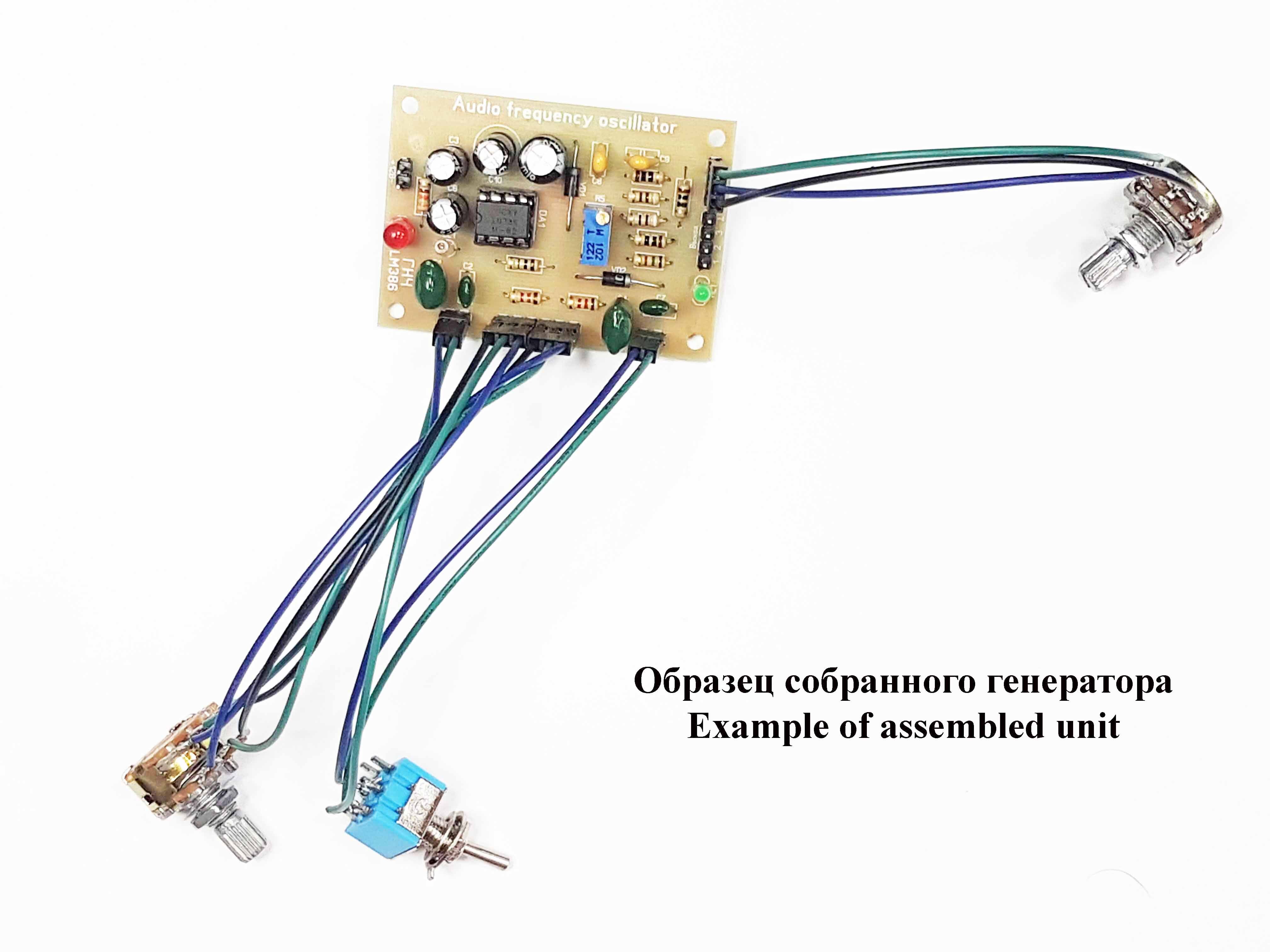

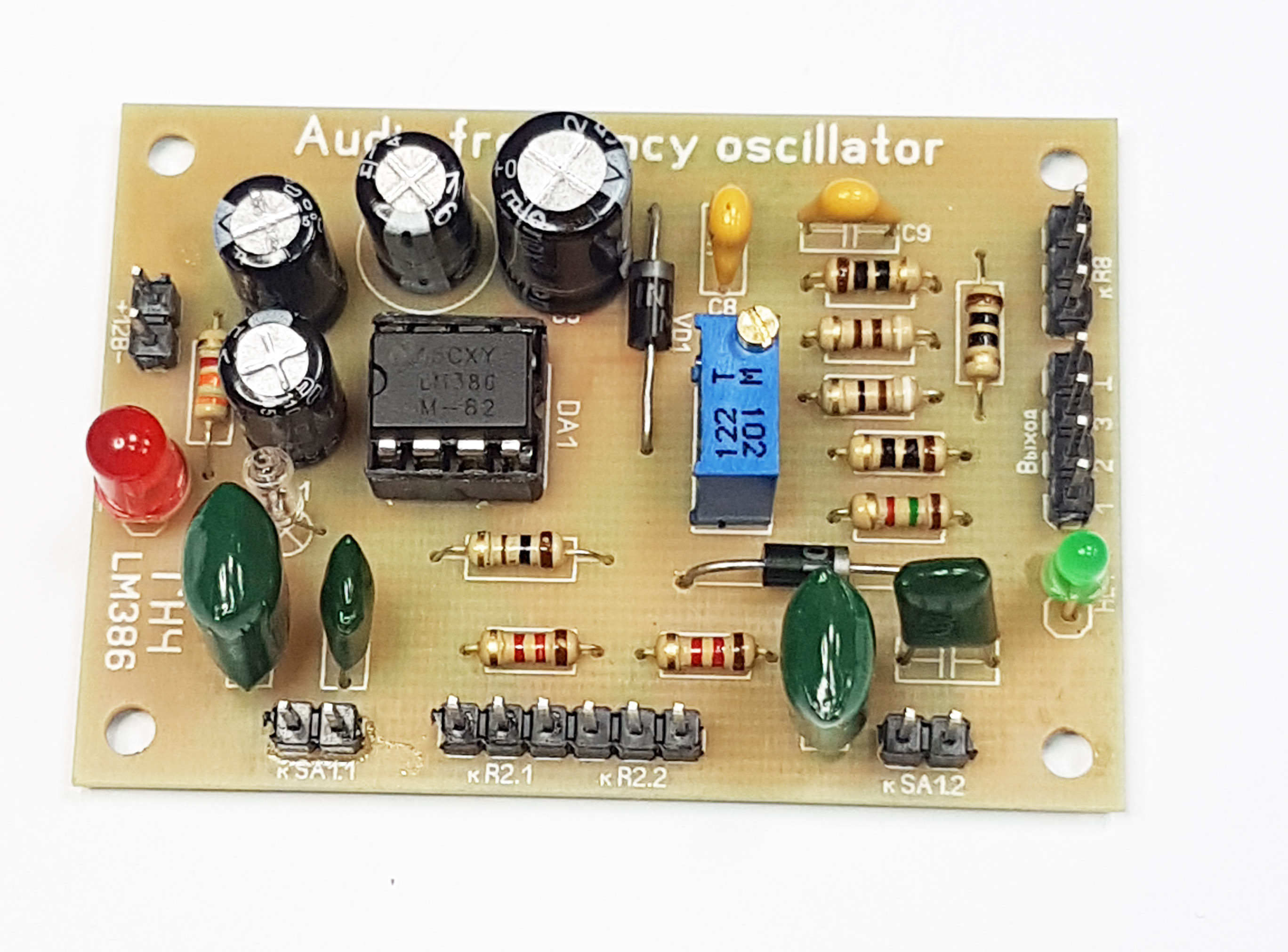

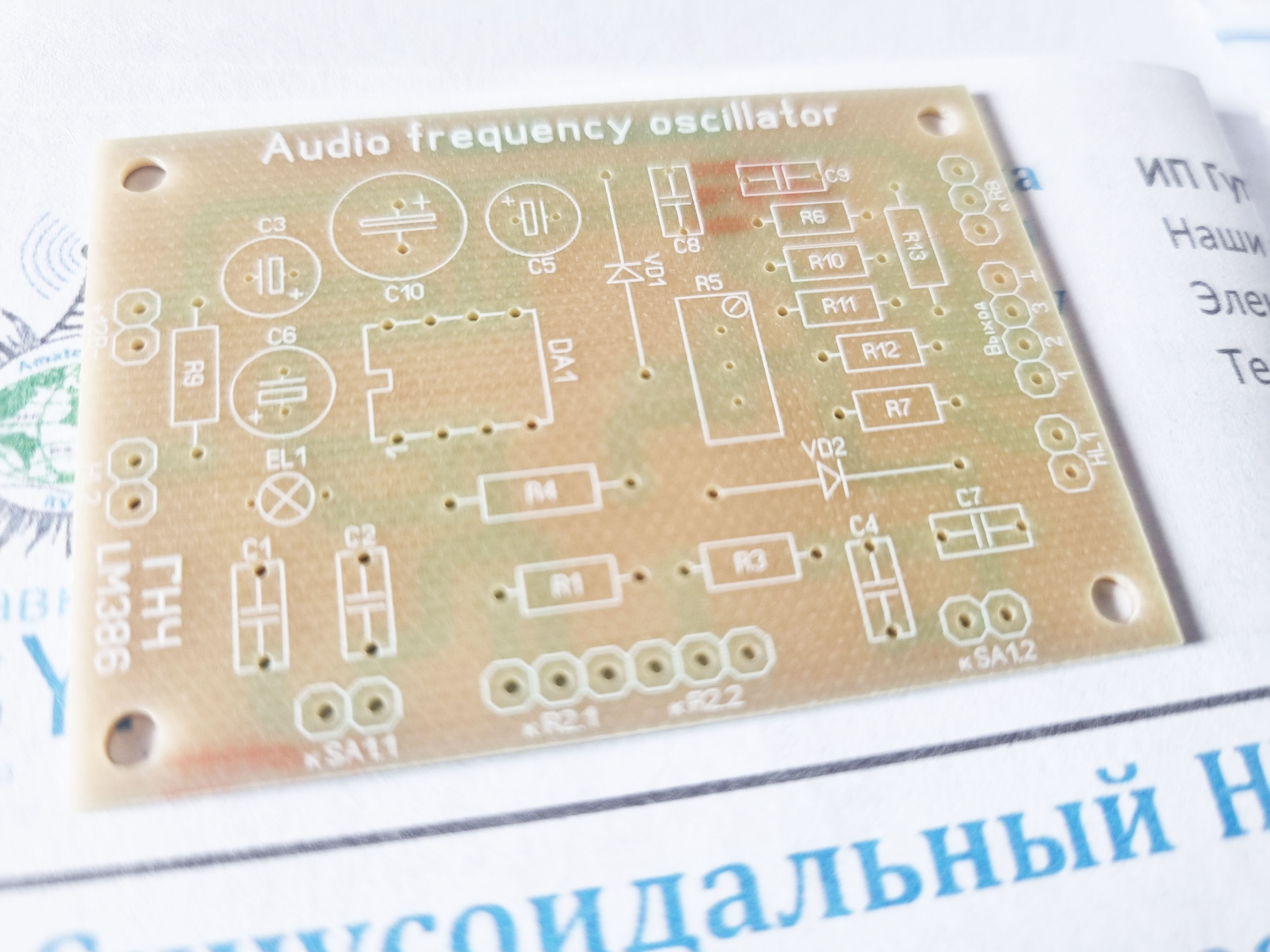

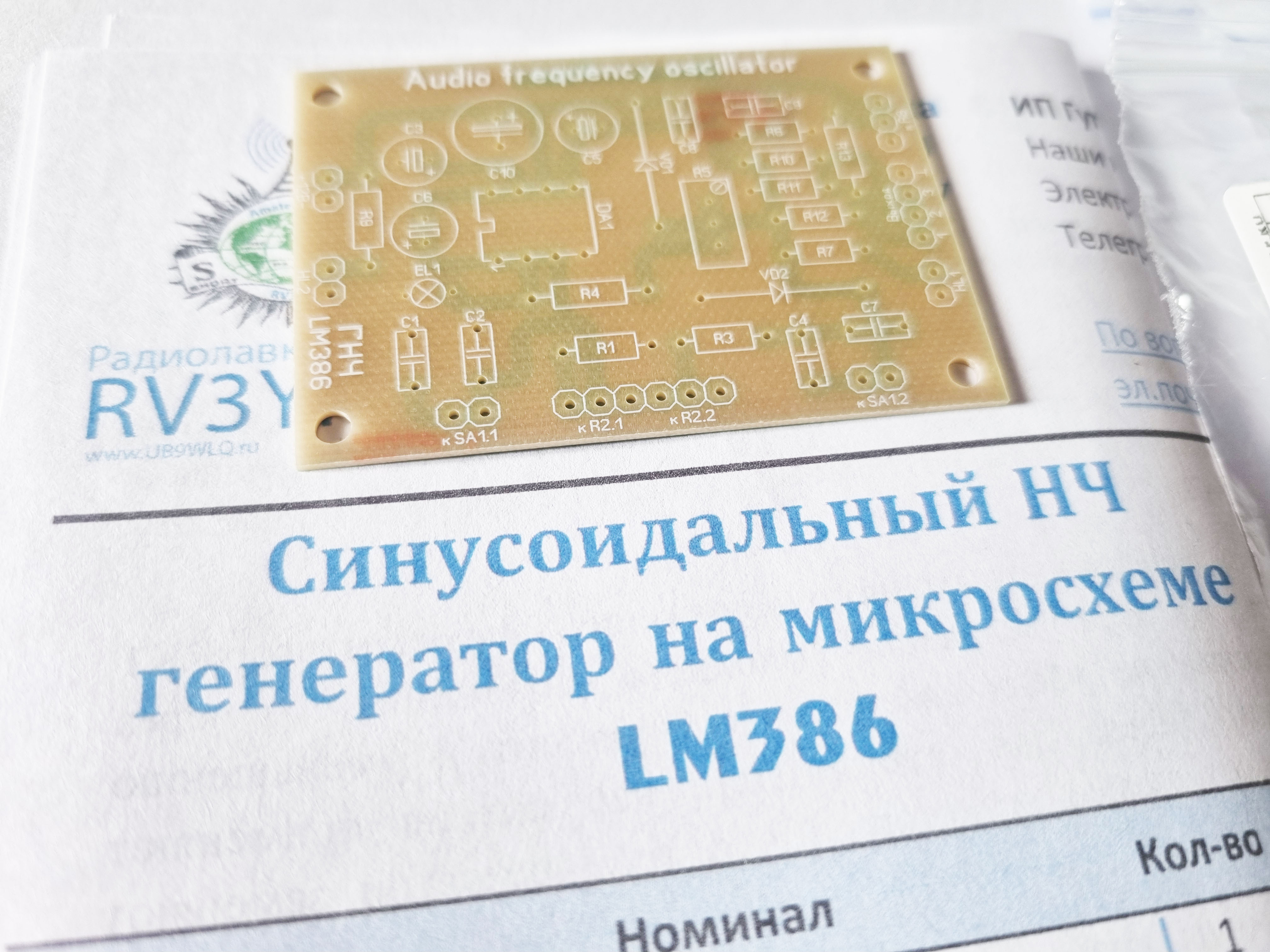

Размер платы 61х42мм.

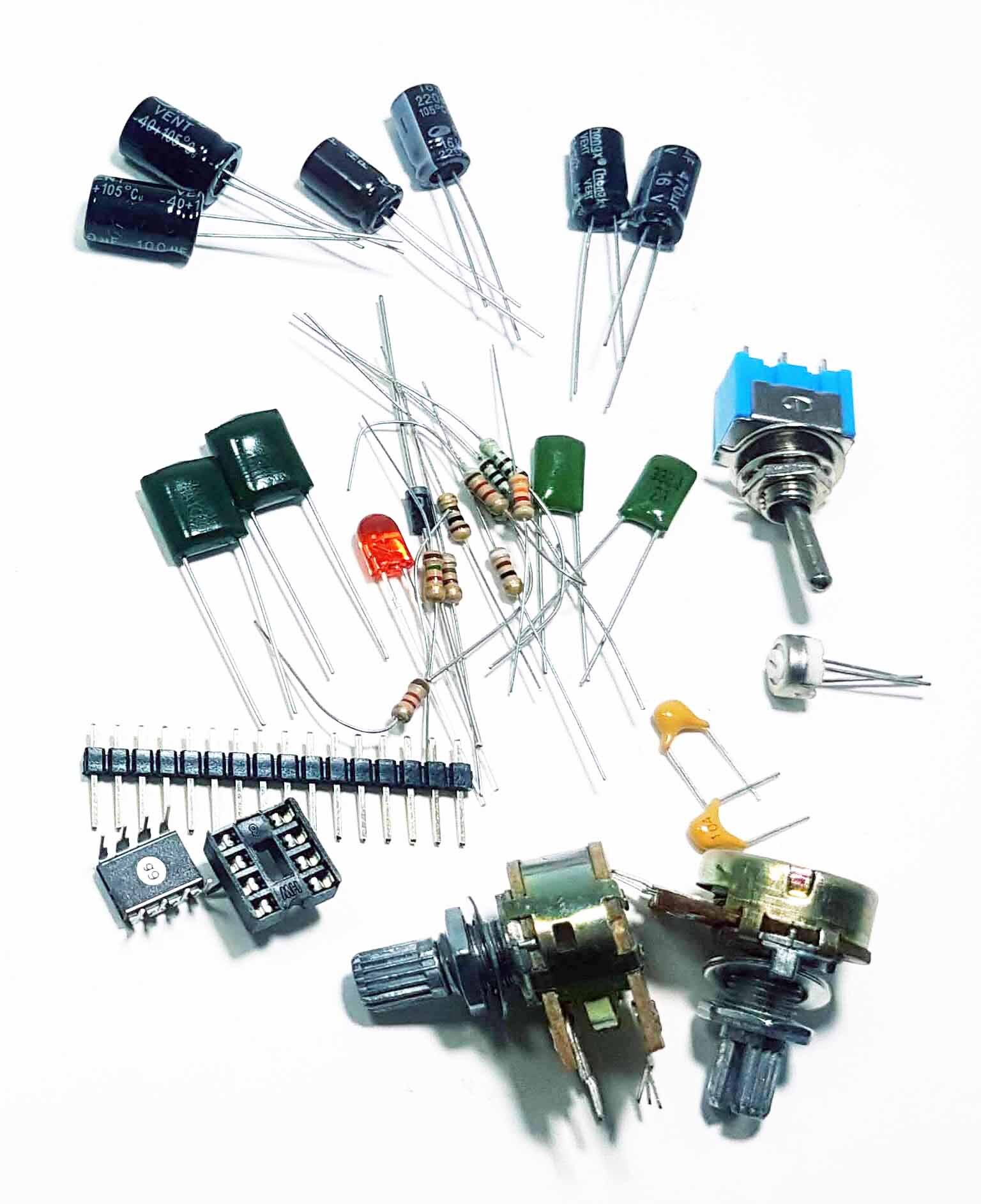

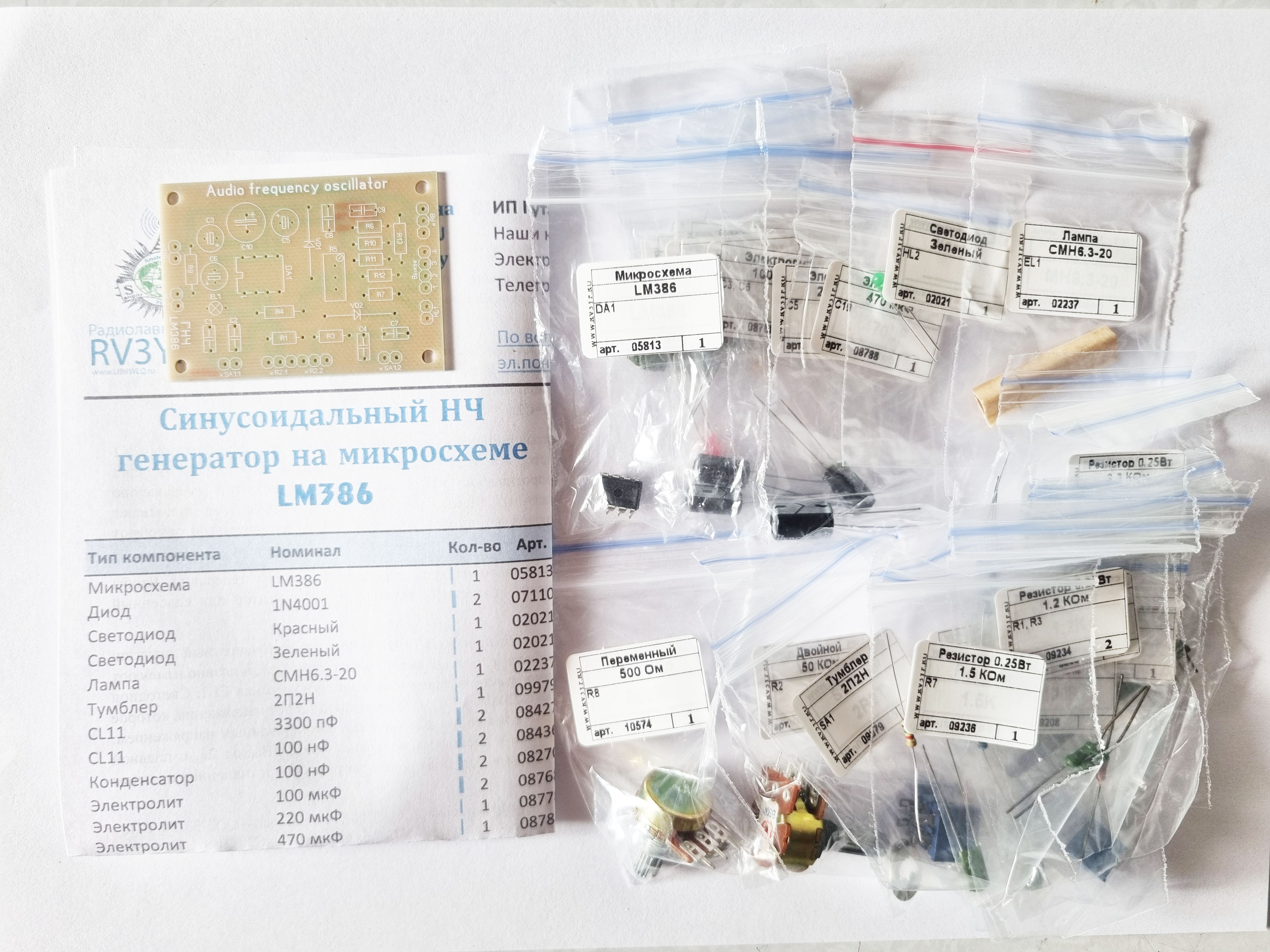

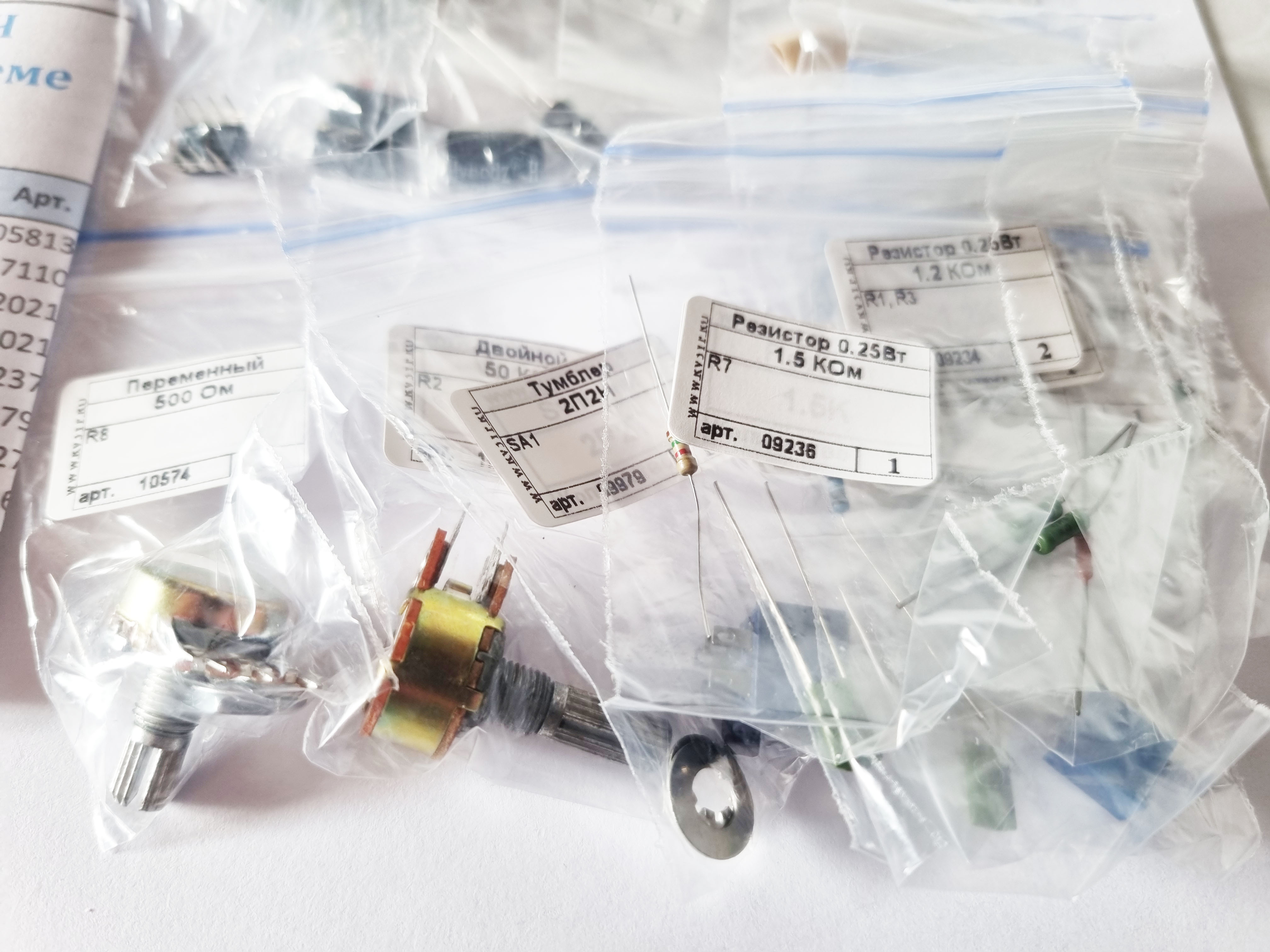

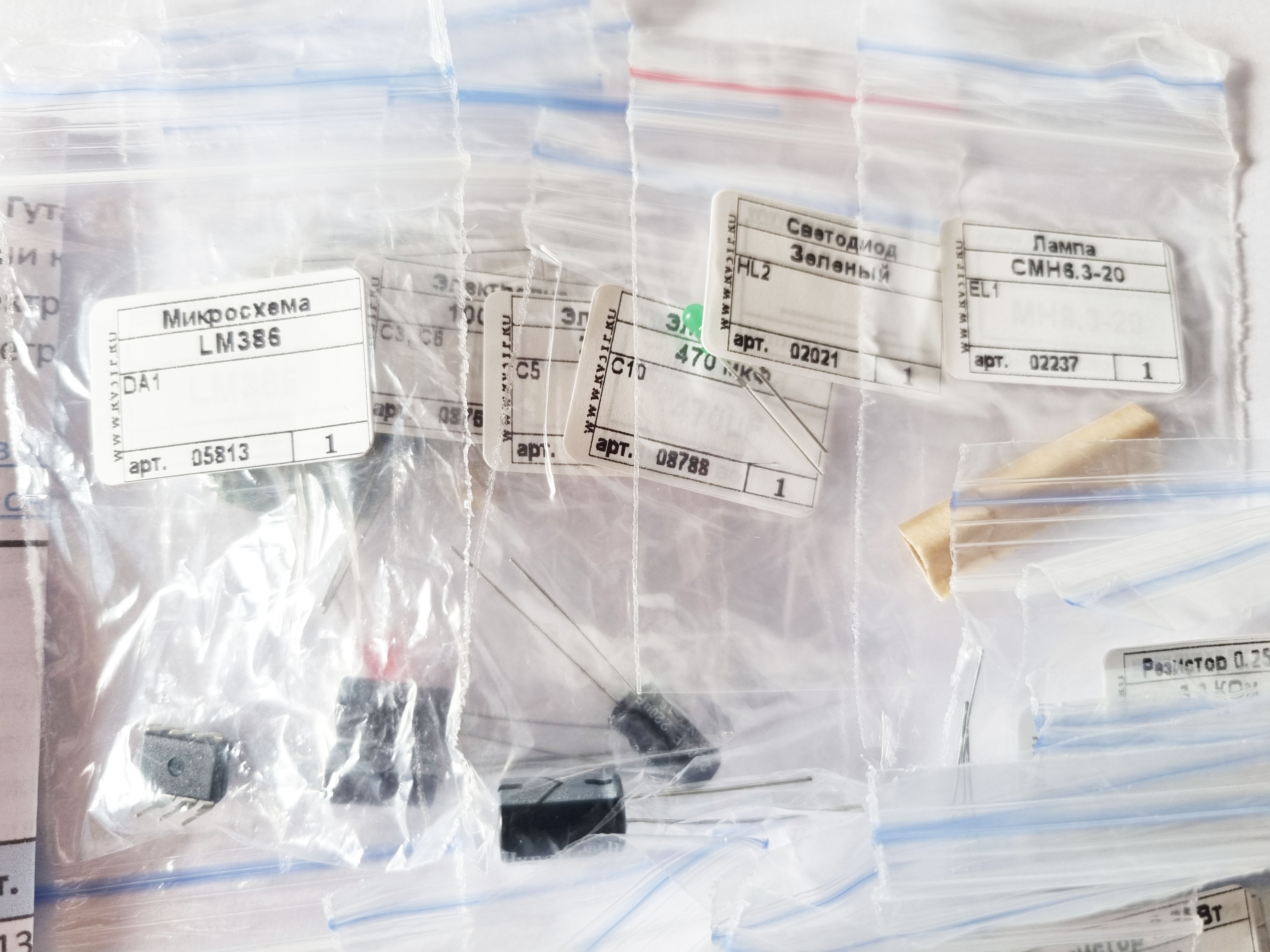

Состав набора: документация, микросхема LM386, конденсаторы, переключатель, резисторы.
