Простой синтезатор частоты Synth! v3.4 (Синт! версия 3.4)

Версия 3.4

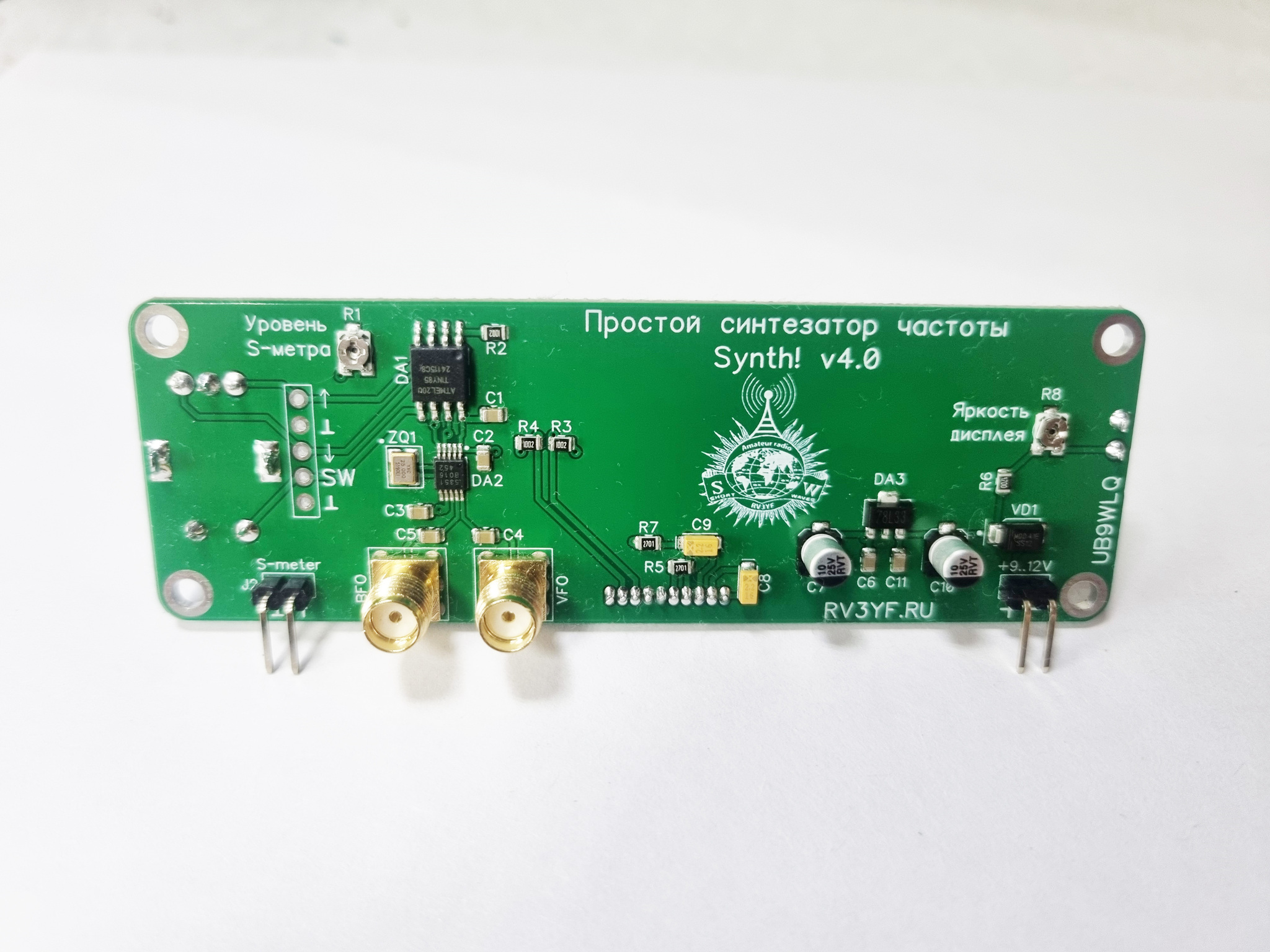

Собранная плата «Простого синтезатора частоты на микросхеме Si5351 - Synth v3.4 (Синт! версия 3.4»)

изменения в версии 3.1

- Добавлен энкодер непосредственно на плату. Если энкодер необходимо вынести с платы, то плата укорачивается. Для подключения энкодера дублируется разъем.

- Добавлен подстроечный резистор к шкале S-метра.

- В связи с постоянно прыгающими ценами на процессоры ATMEL в корпусах DIP и SMD, на плате реализовано подключение любого из корпусов.

- в связи закупкой компонентов и печатных плат у другого поставщика синтезатор стал бюджетнее и доступнее.

Изменения в версии 3.2

- убран smd вариант процессора с платы, в виду запредельных цен, а также суественной разницы разницы между smd и корпусом dip8 (далее время покажет)

- сделана перетрассировка (питание платы переместилось в противоположную сторону)

- заменен подстроечный резистор на линии S-метра на более компактный и практичный smd (под обычную крестовую отвертку)

- Прошивка не менялась.

----------------------------------------

Изменения в версии 3.4

- Синтезатор приобрел собственное название: Synth! (по-русски, просто синт!)

- добавлена трассировка (все элементы теперь на одной стороне печатной платы)

- Основная сборка и монтаж всех компонентов (за исключением дисплея) производится на заводе

- Прошивка не менялась.

----------------------------------------

Сейчас предлагается множество синтезаторов с громадными возможностями и функциями: с большим количеством крутилок, вертелок и кнопочек, а Вам для дачи или путешествий нужен простой, малогабаритный и экономный синтезатор для QRP трансивера или приемника прямого преобразования.

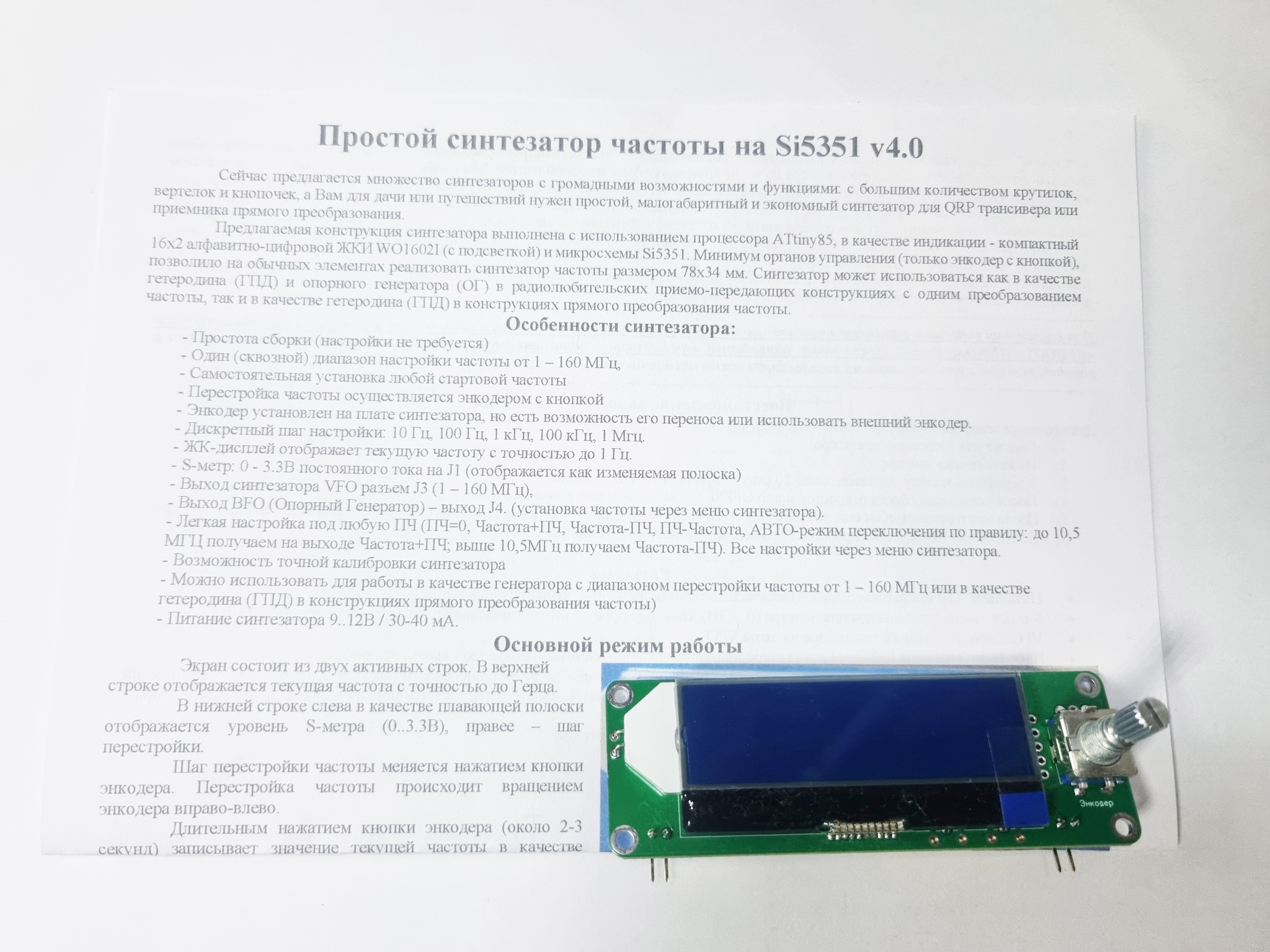

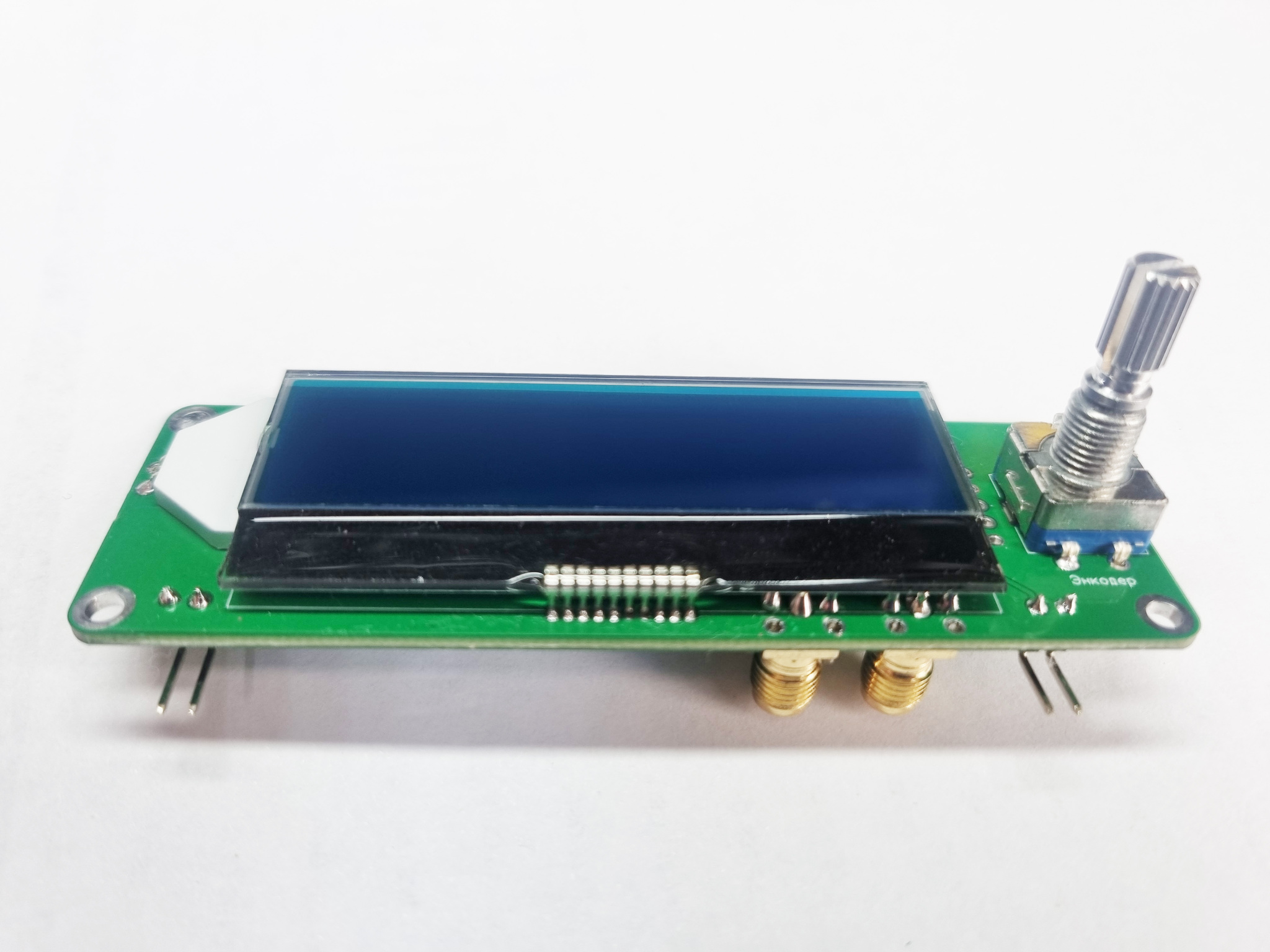

Предлагаемая конструкция синтезатора выполнена с использованием процессора ATtiny85, в качестве индикации - компактный 16х2 алфавитно-цифровой ЖКИ WO1602I (с подсветко78х34 мм. Синтезатор может использоваться как в качестве гетеродина (ГПД) и опорного генератора (ОГ) в радиолюбительских приемо-передающих конструкциях с одним преобразованием частоты, так и в качестве гетеродина (ГПД) в конструкциях прямого преобразования частоты.

Особенности синтезатора:

- Простота сборки (настройки не требуется)

- Один (сквозной) диапазон настройки частоты от 1 – 160 МГц,

- Самостоятельная установка любой стартовой частоты

- Перестройка частоты осуществляется энкодером с кнопкой

- Дискретный шаг настройки: 50 Гц, 500 Гц, 1 кГц, 50 кГц, 1 Мгц.

- ЖК-дисплей отображает текущую частоту с точностью до 1 Гц.

- S-метр: 0 - 3.3В постоянного тока на J1 (отображается как изменяемая полоска)

- Выход синтезатора VFO разъем J3 (1 – 160 МГц),

- Выход BFO (Опорный Генератор) – выход J4. (установка частоты через меню синтезатора).

- Легкая настройка под любую ПЧ (ПЧ=0, Частота+ПЧ, Частота-ПЧ, ПЧ- Частота, АВТО режим переключения по правилу: до 10,5 МГЦ получаем на выходе Частота+ПЧ; выше 10,5МГц получаем Частота-ПЧ). Все настройки через меню синтезатора.

- Возможность точной калибровки синтезатора

- Можно использовать для работы в качестве генератора с диапазоном перестройки частоты от 1 – 160 МГц или в качестве гетеродина (ГПД) в конструкциях прямого преобразования частоты)

- Питание синтезатора 9-12В / 30-40 мА.
