Радиоконструктор: Простой НЧ процессор. Набор для пайки
- Лёгкая сборка — идеально подходит для начинающих радиолюбителей
- Генерация низкочастотных сигналов — раскрывает возможности для экспериментов с звуком и электроникой
- Образовательный подход — развивает навыки пайки и понимание принципов работы электронных схем
#нчпроцессор #нчгенератор
Набор для самостоятельного изготовления «Простого НЧ процессора» основан на схемном решении РМ КВ и УКВ 4/2011.
При проведении разнообразных экспериментов с узлами связной приемной радиоаппаратуры очень удобно использовать усилитель низкой частоты с расширенными функциональными возможностями. В режиме приема SSB-сигналов особенно востребован фильтр нижних частот (ФНЧ) с регулируемой частотой среза (для подавления «хвостов» от соседних по частоте радиостанций), а для приема CW-сигналов очень полезен низкочастотный полосовой фильтр (НПФ) на частоту, на которой обеспечивается наиболее комфортный тон для оператора (как правило, 650-750Гц, хотя некоторые радиолюбители предпочитают тон пониже, например, 500 и даже 300 Гц, а другие – повыше, например, 900 Гц). Пропуская принимаемый CW-сигнал через последовательно включенные ФНЧ и НПФ, можно значительно улучшить селективность приема.
Схема устройства, в котором реализованы рассмотренные фильтры, приведена на рисунке. Схема была разработана в компании Elecraft, хорошо известной радиолюбителям своими трансиверами К2 и К3, имеющих высокие параметры, и предназначена для повышения селективности простой приемной аппаратуры. Очевидно, что такое устройство окажется полезным и при конструировании любительских приемников и трансиверов.

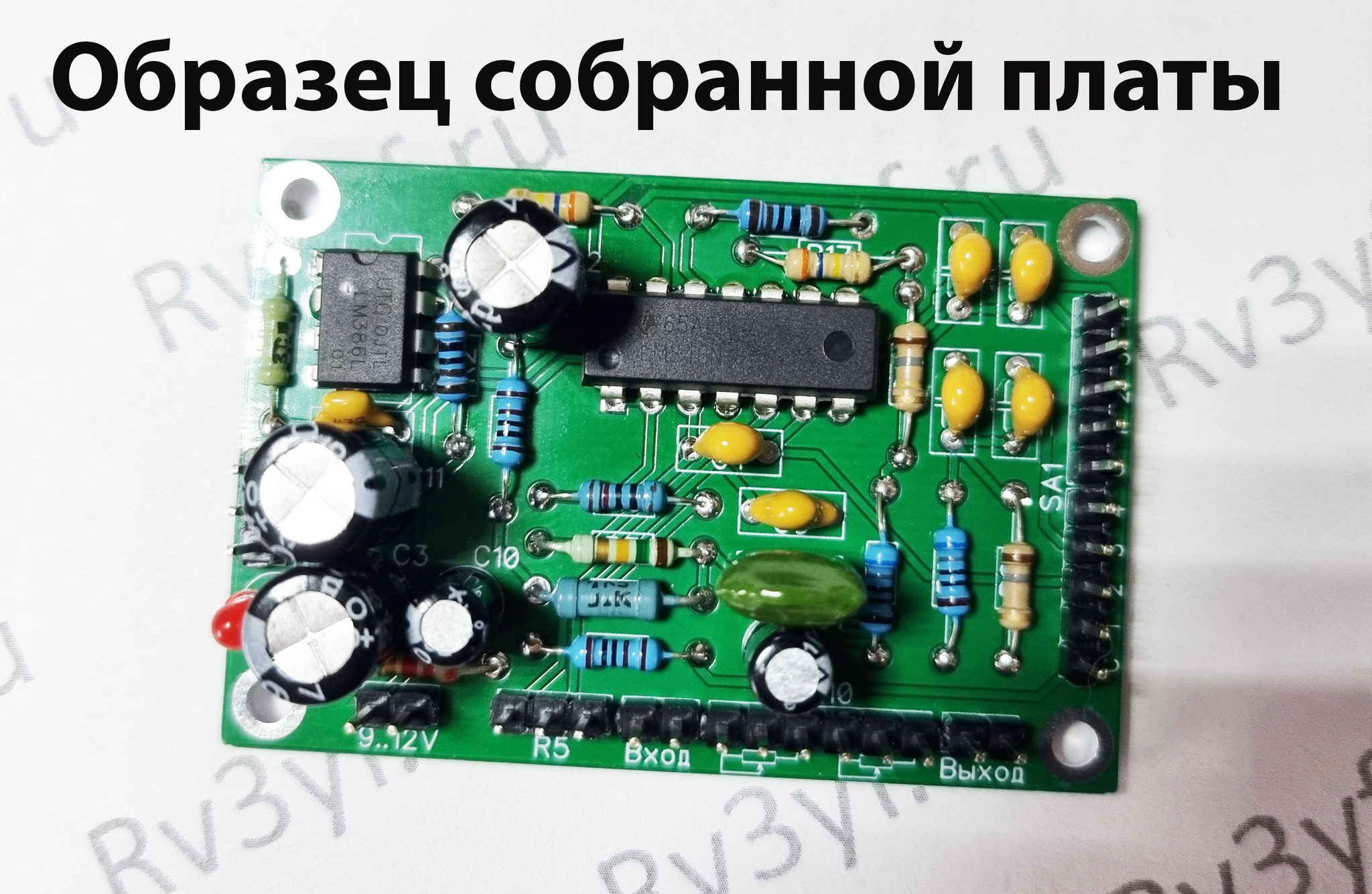

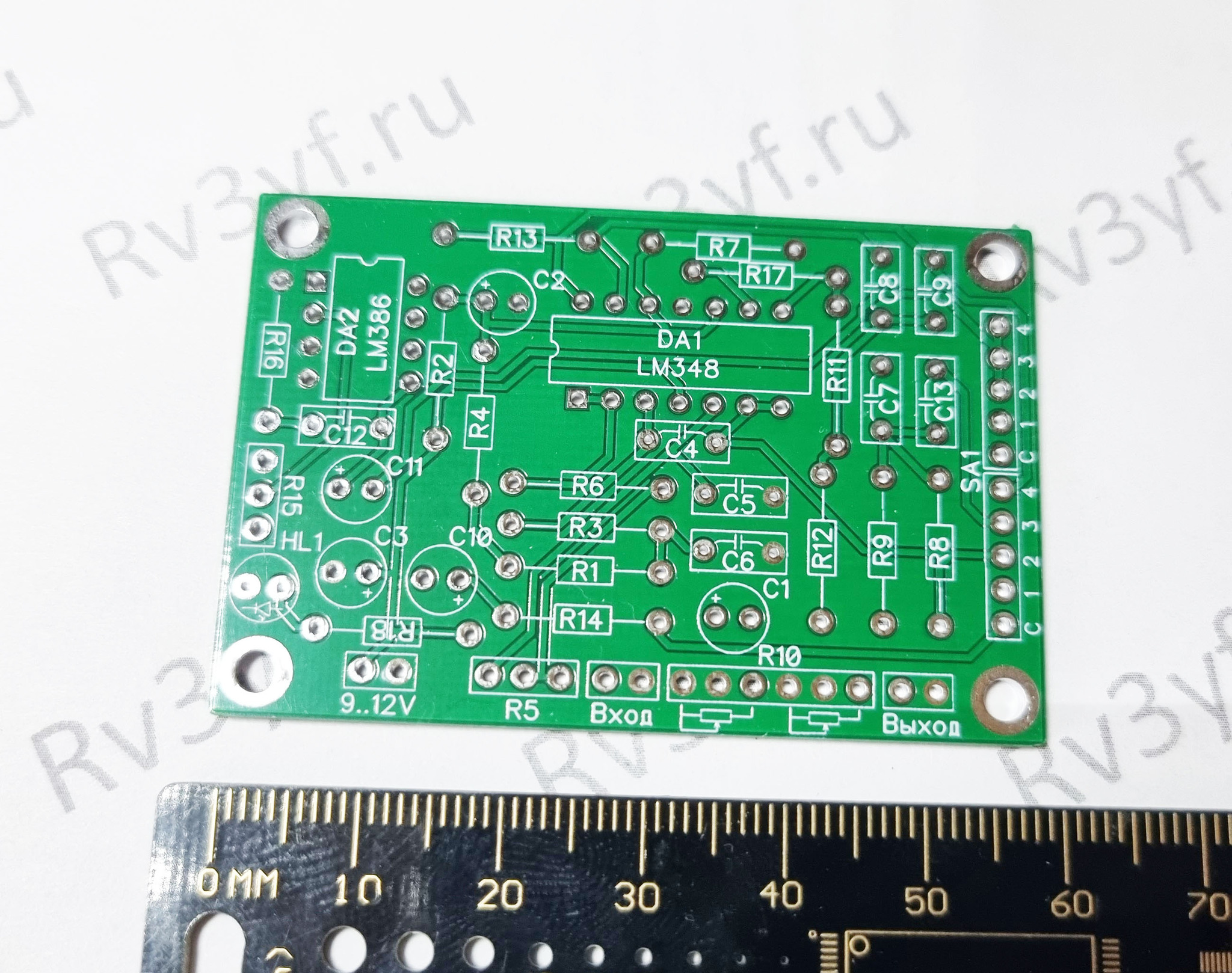

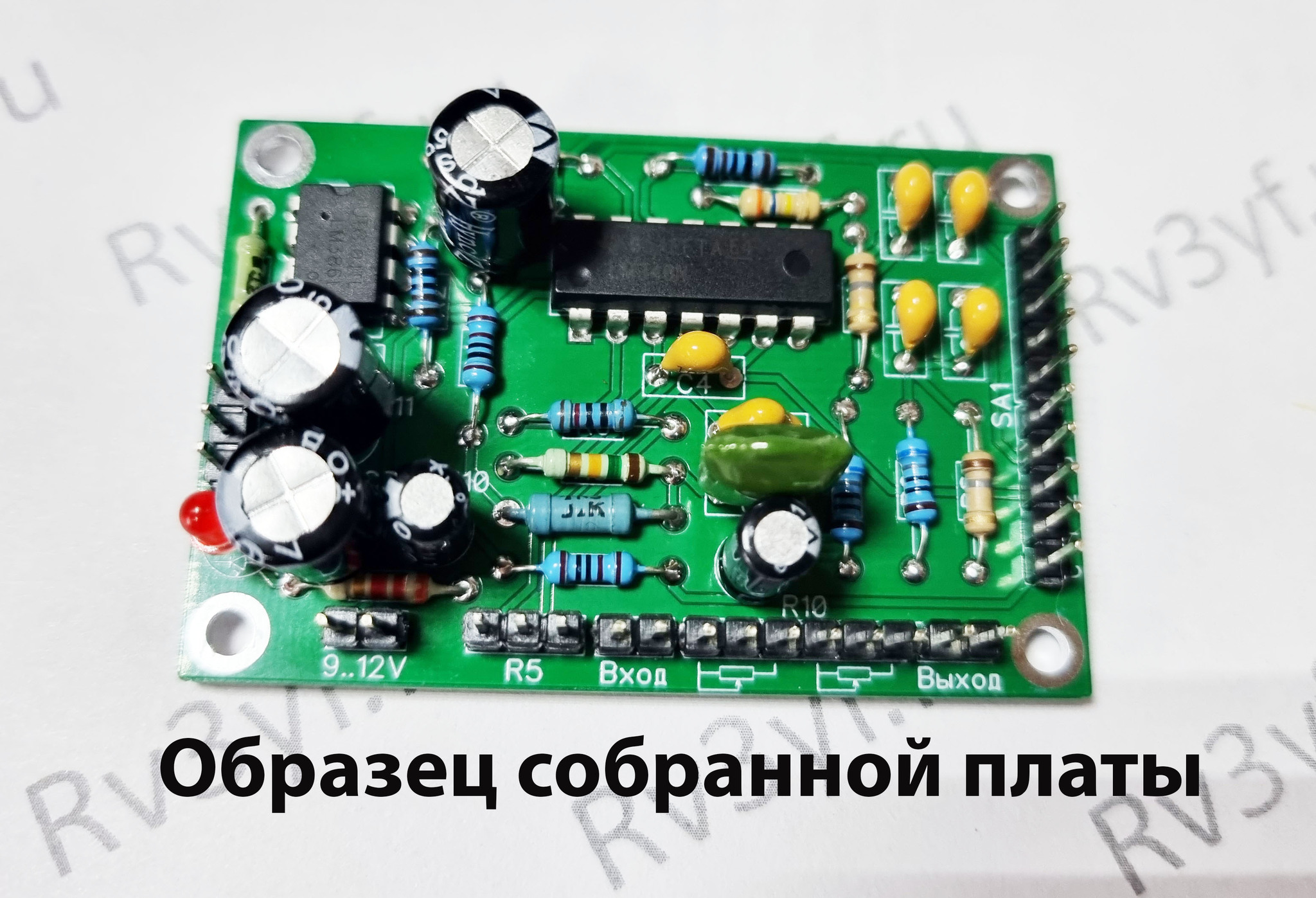

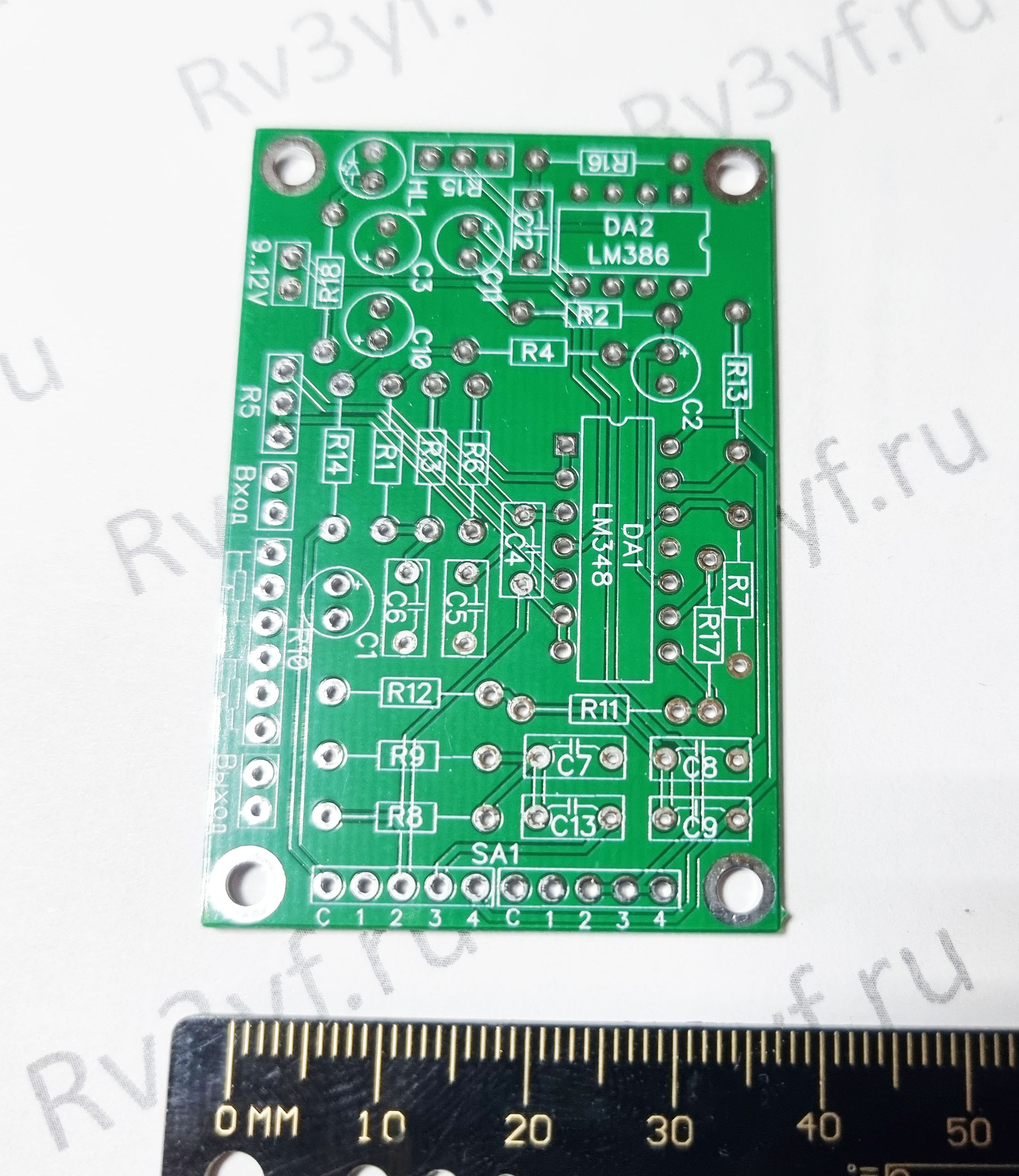

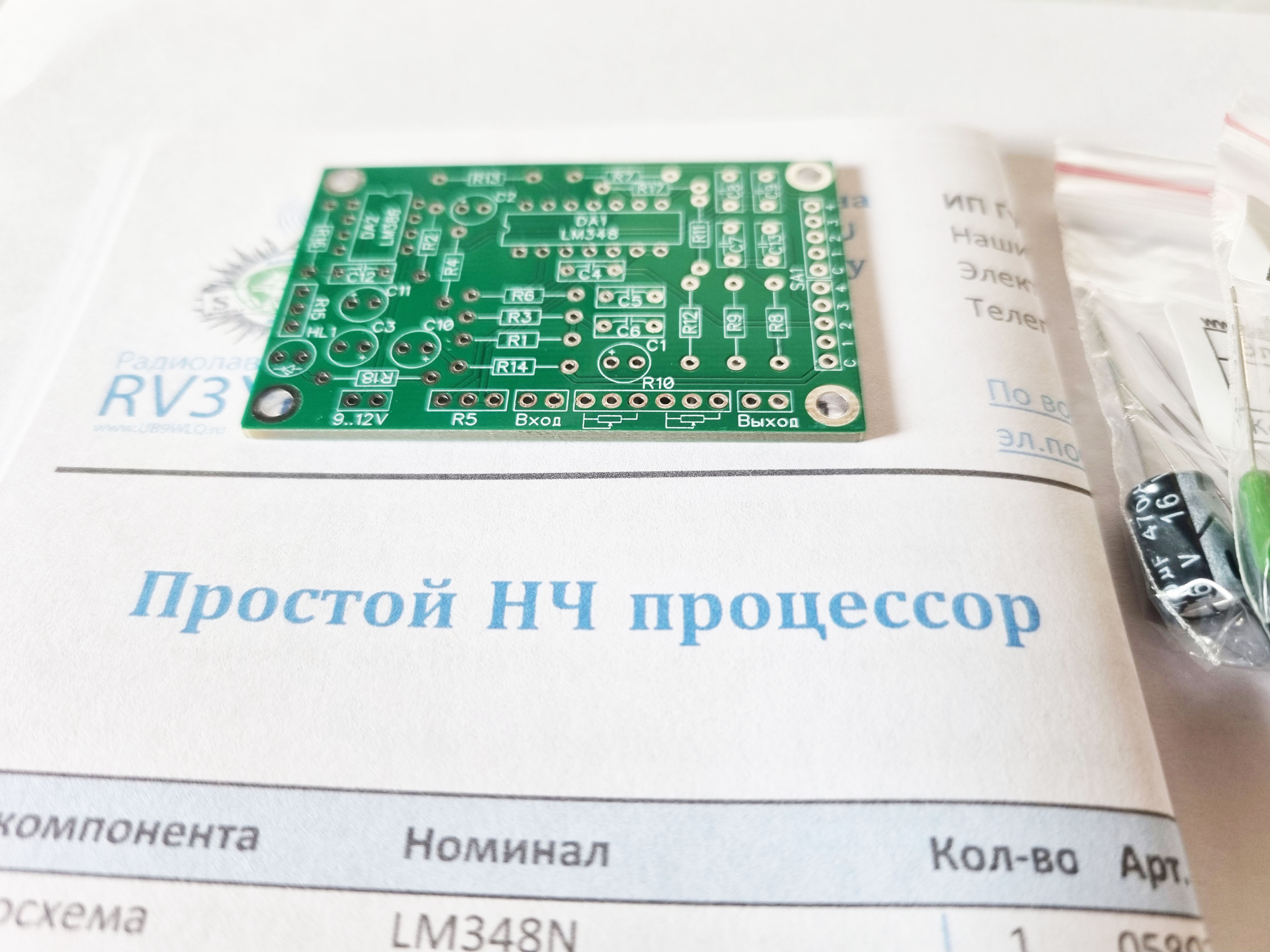

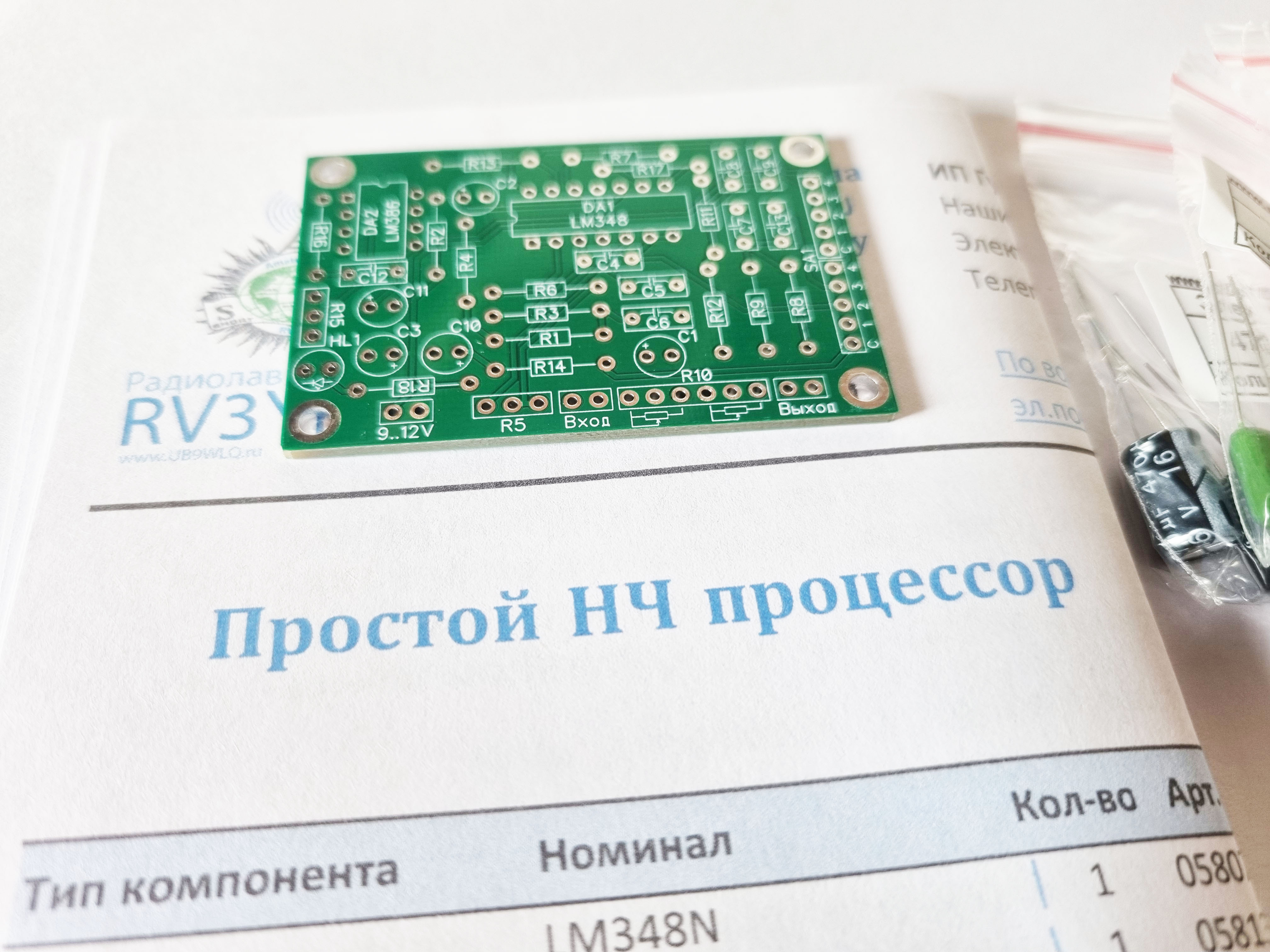

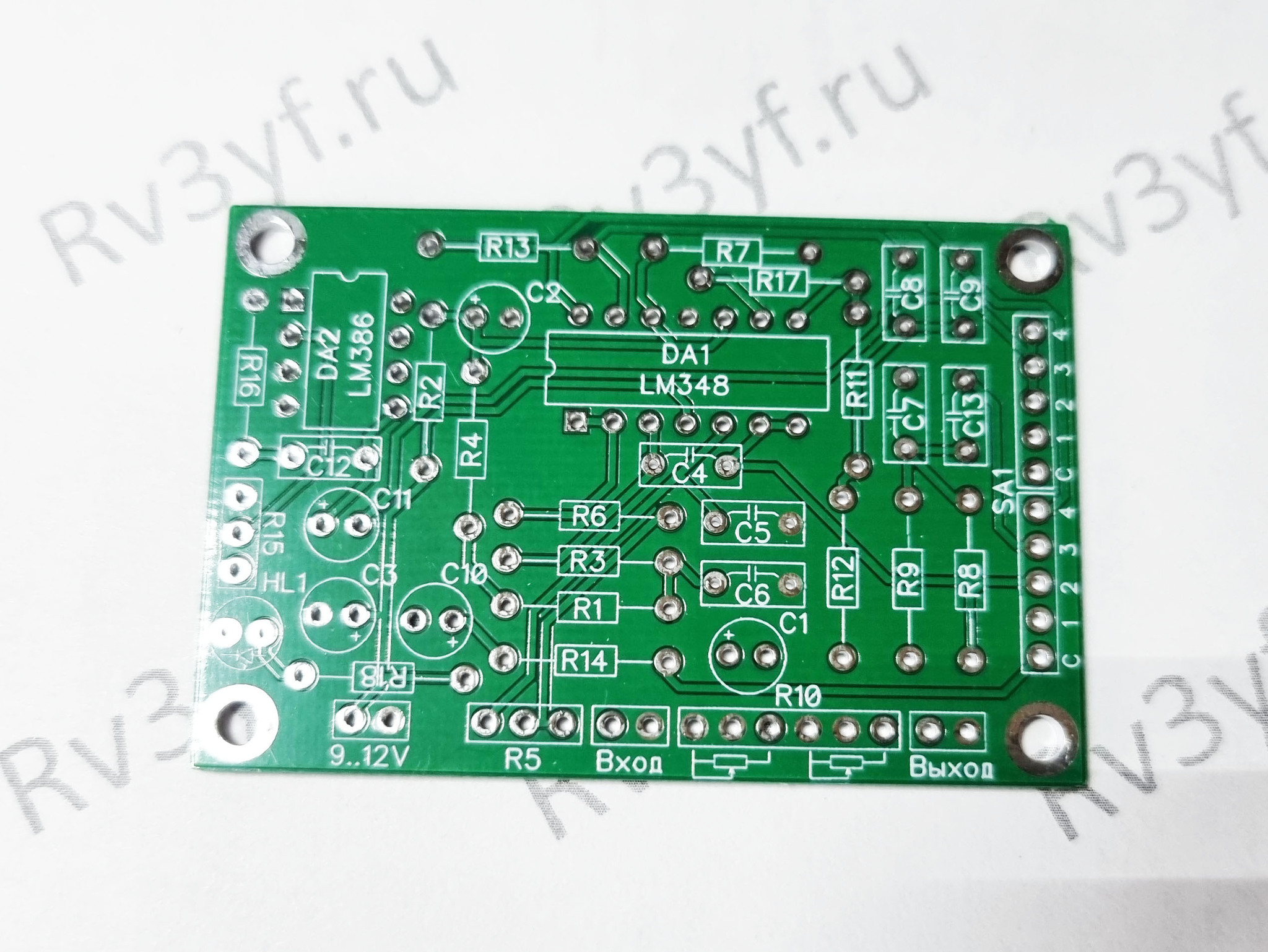

Размер платы 60х40мм

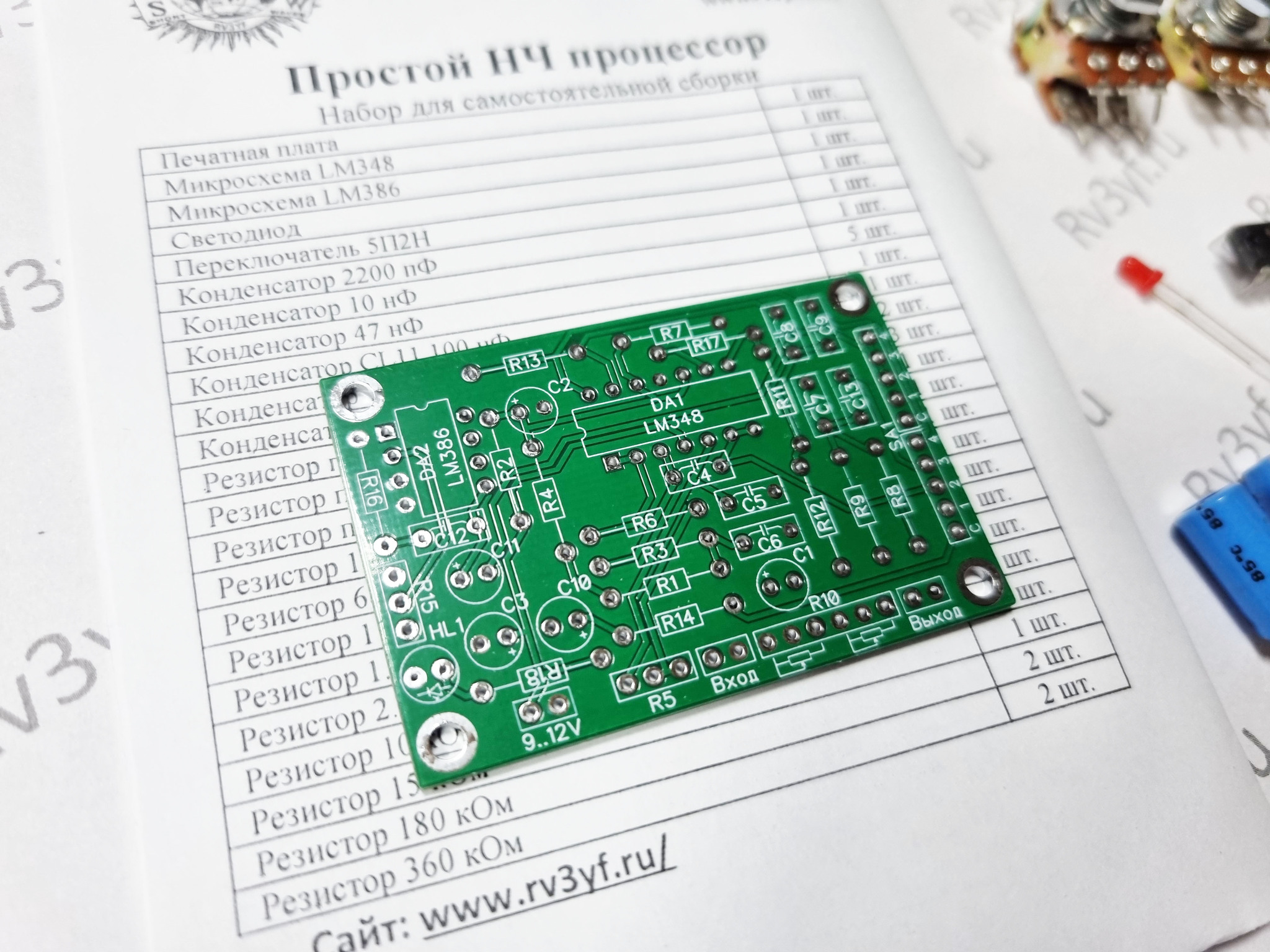

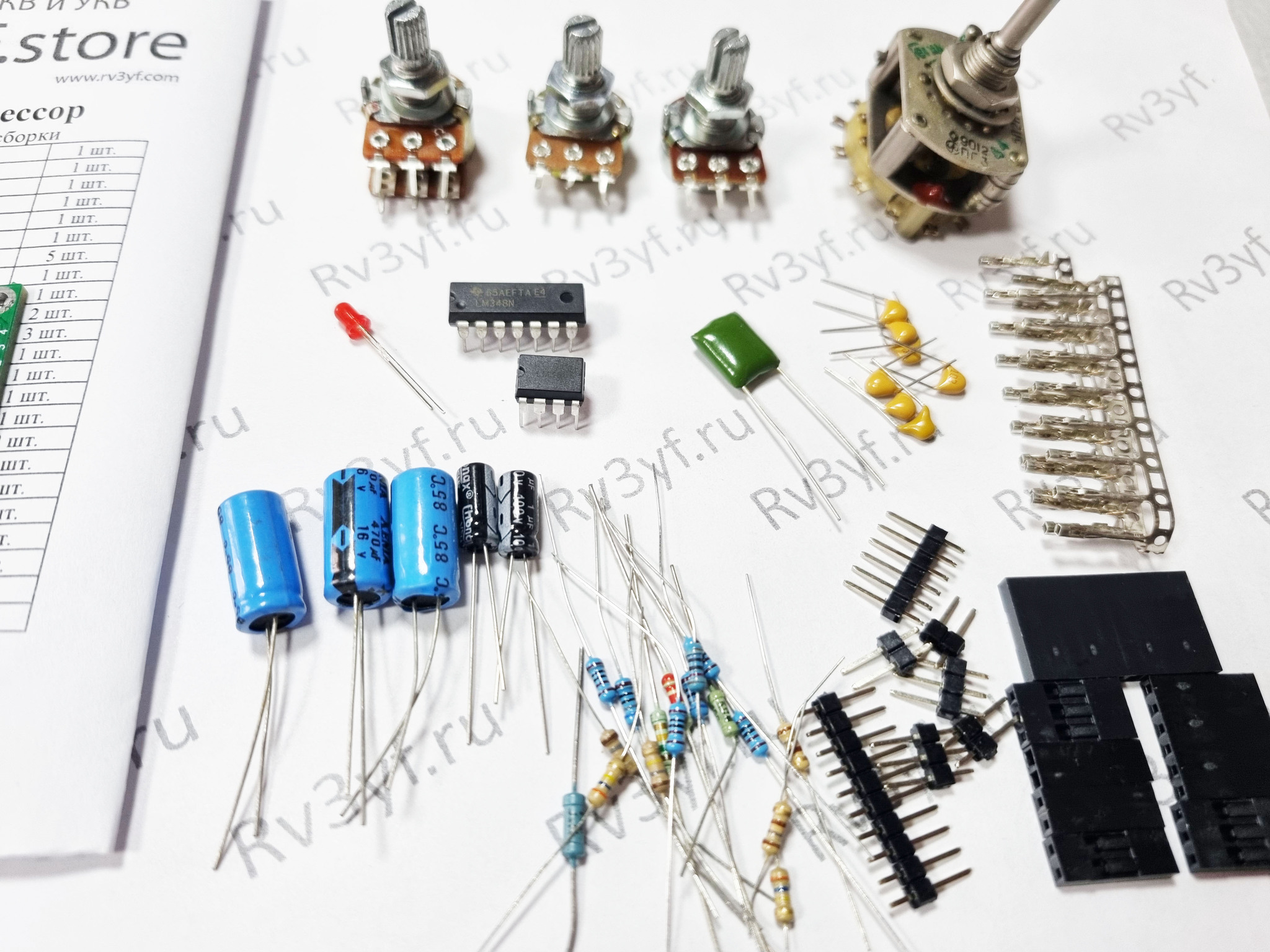

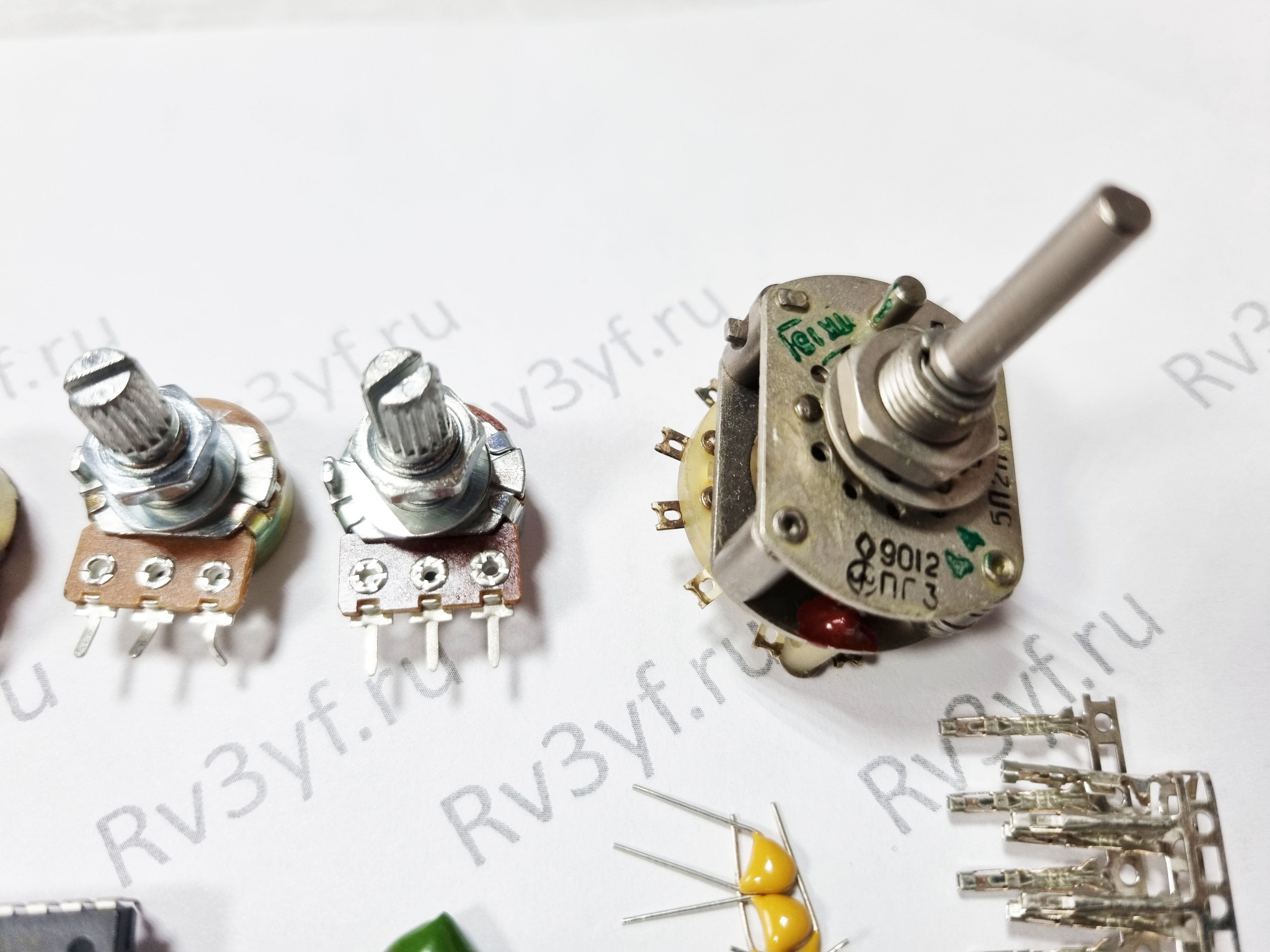

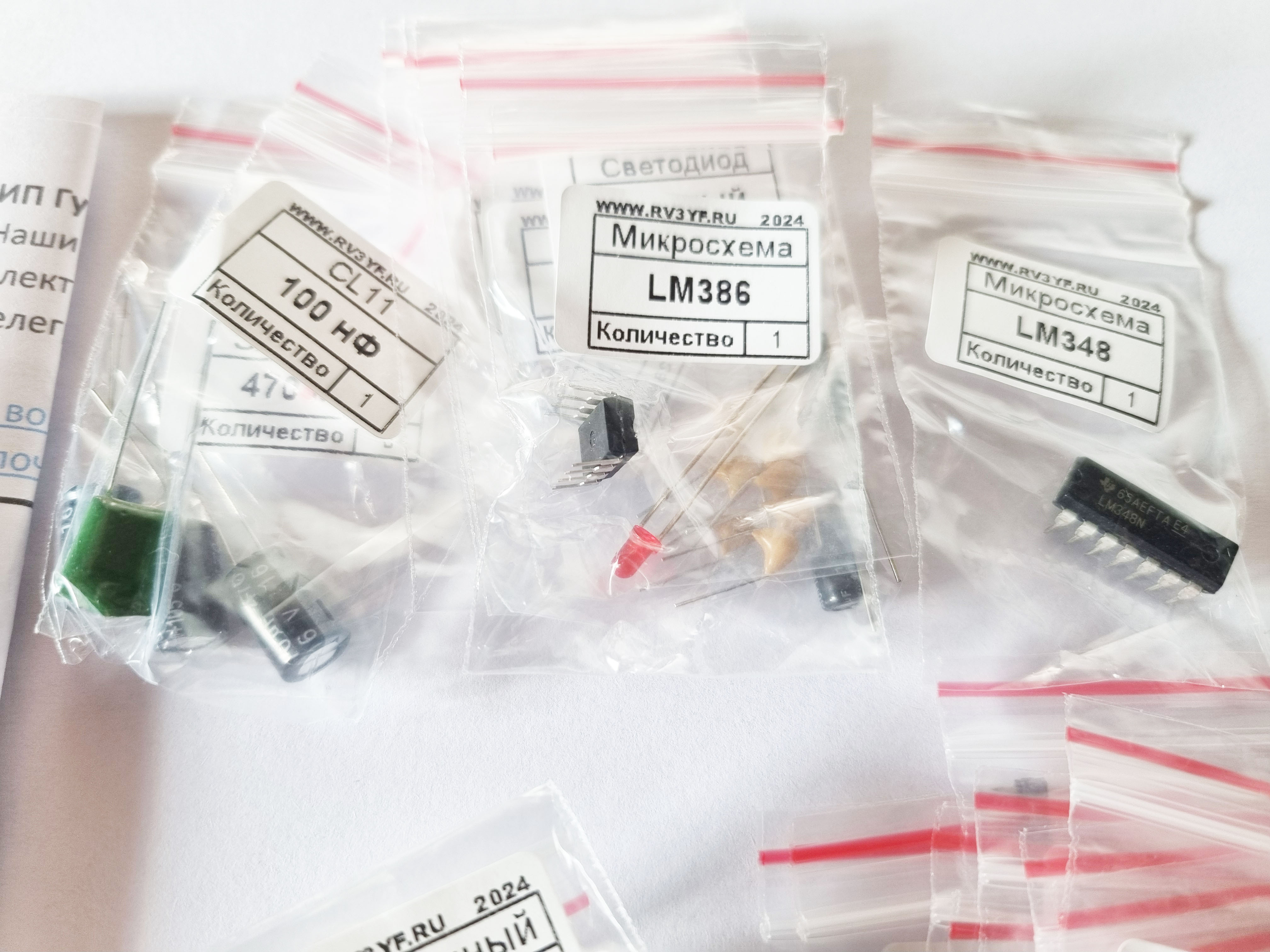

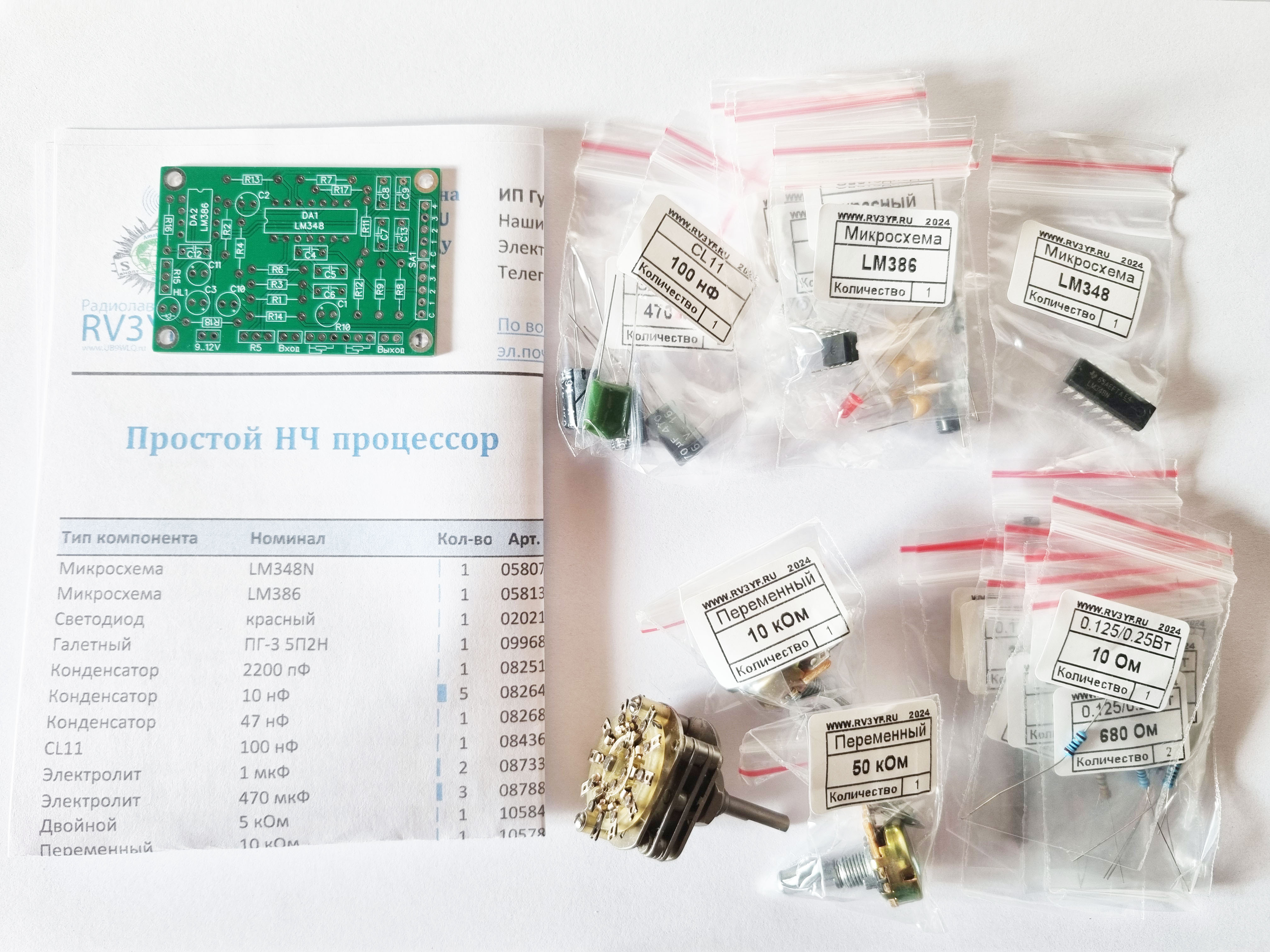

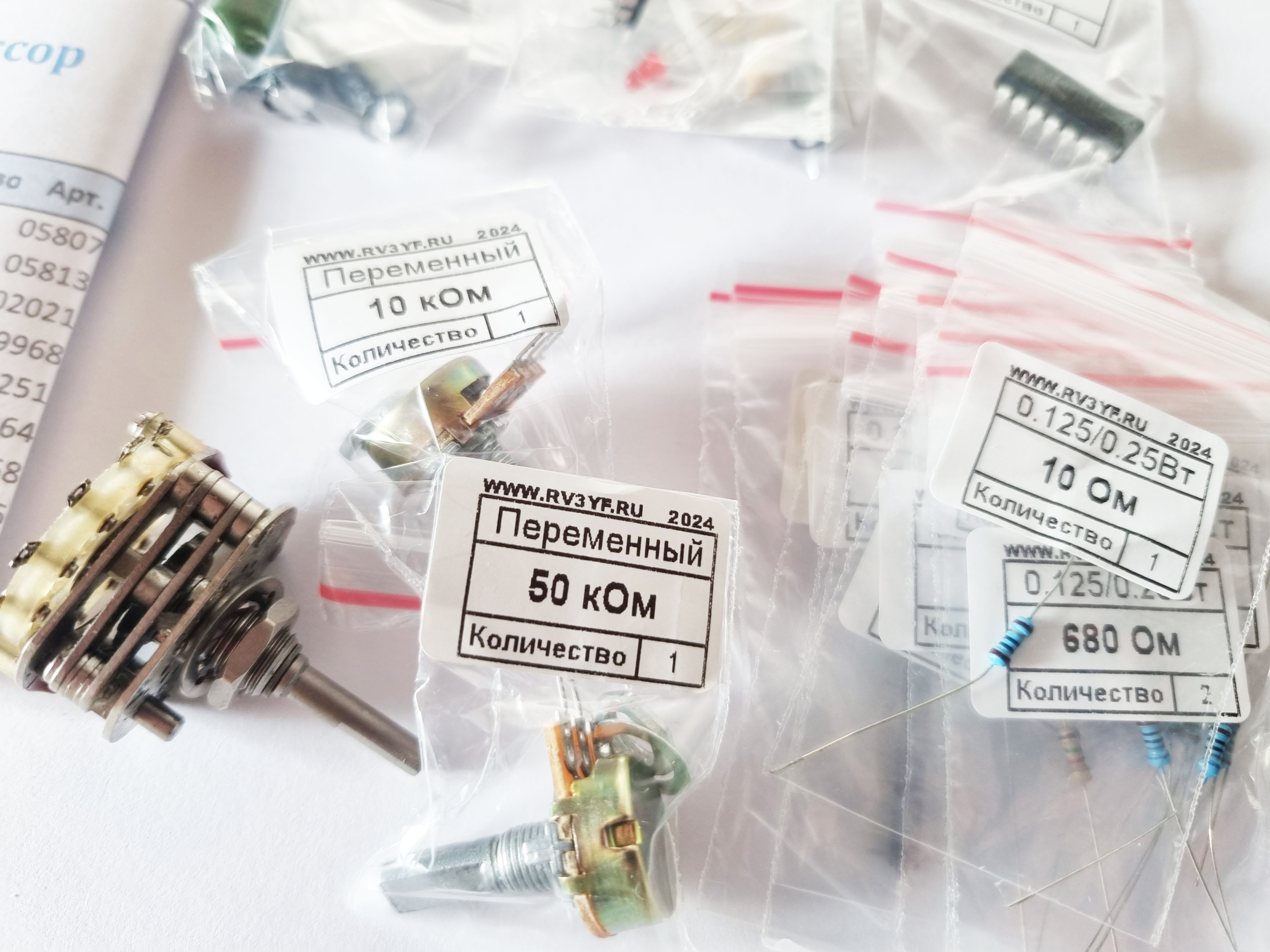

Состав набора: печатная плата, все радиоэлементы необходимые для сборки платы.
