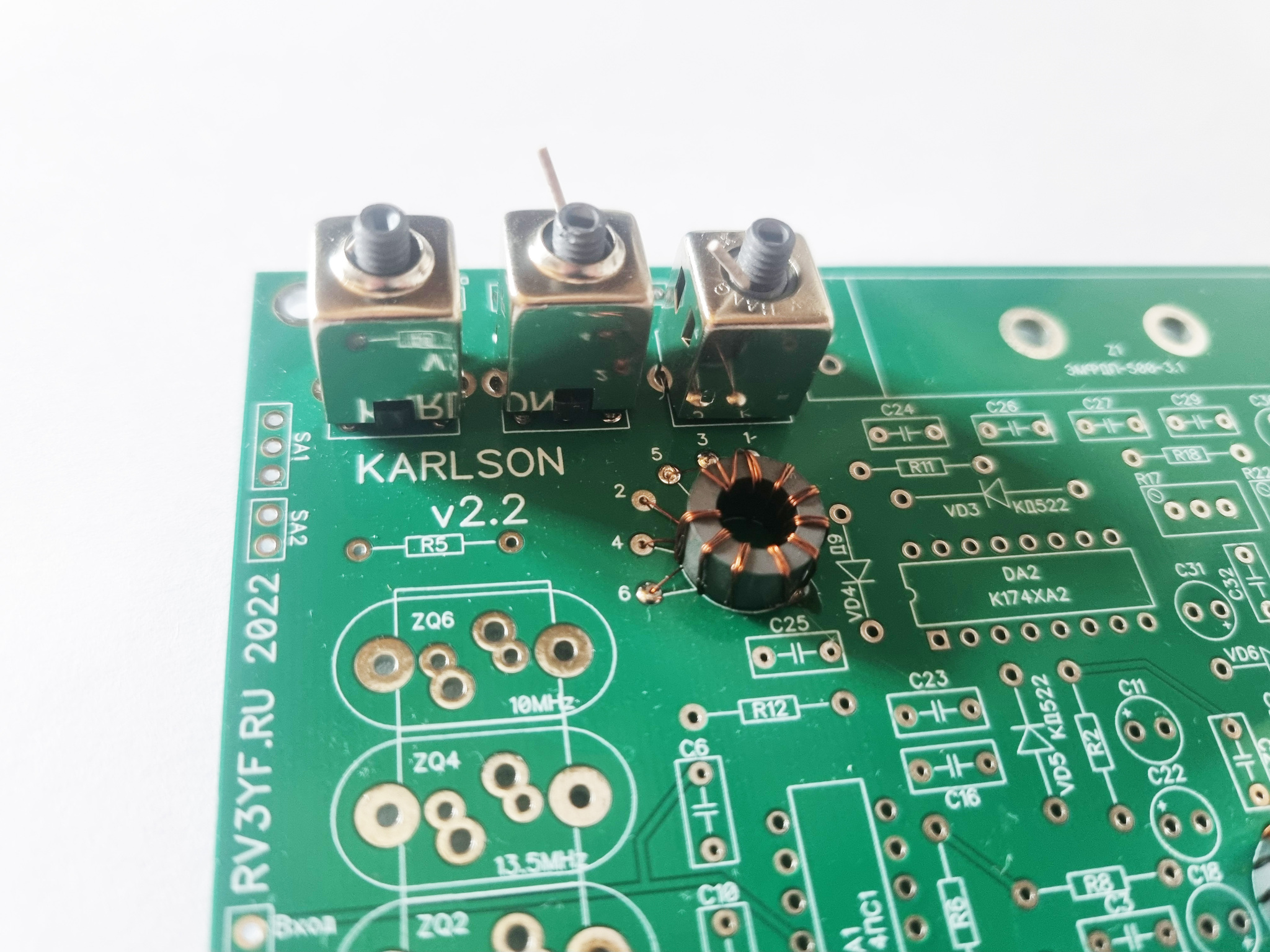

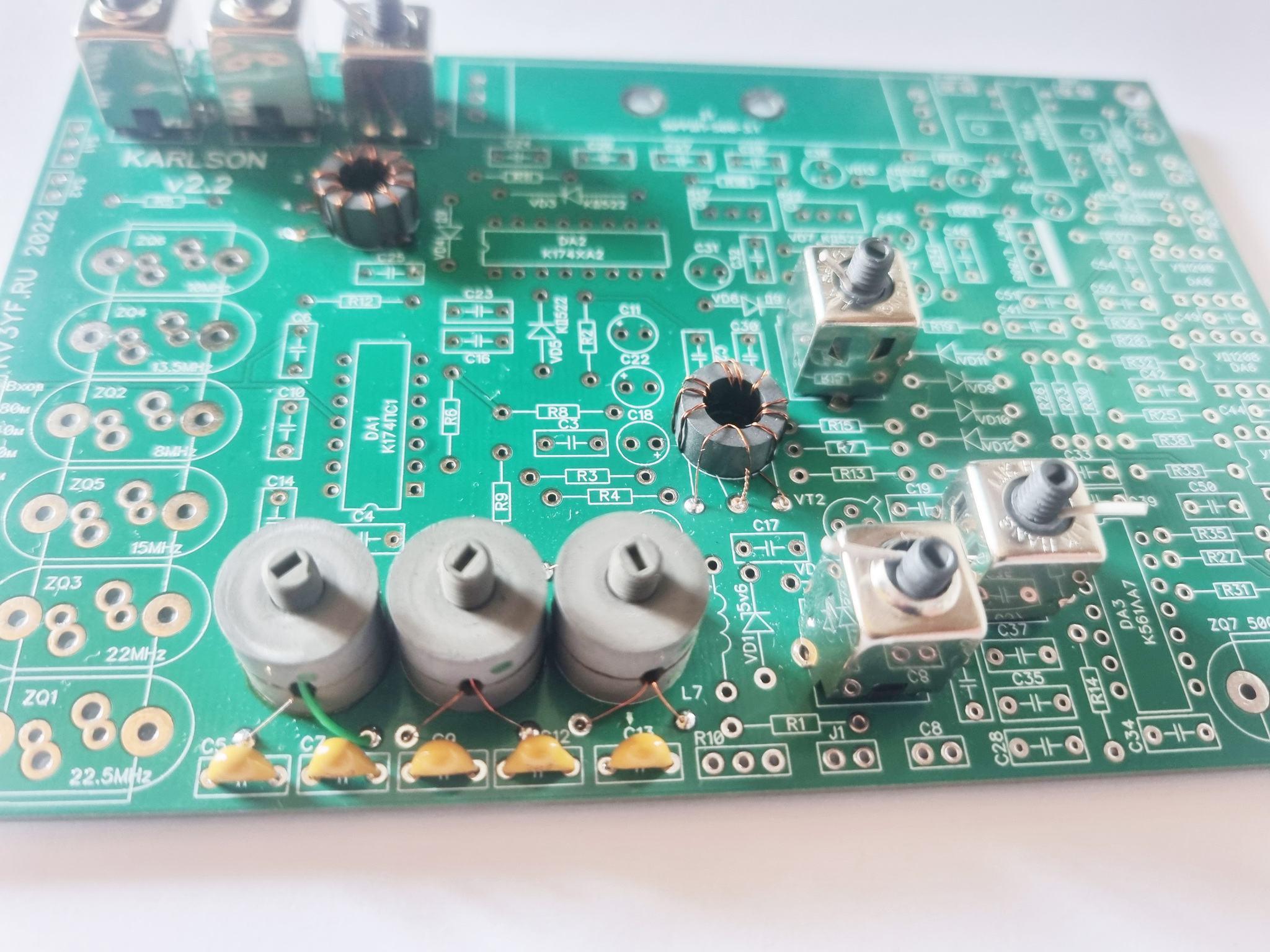

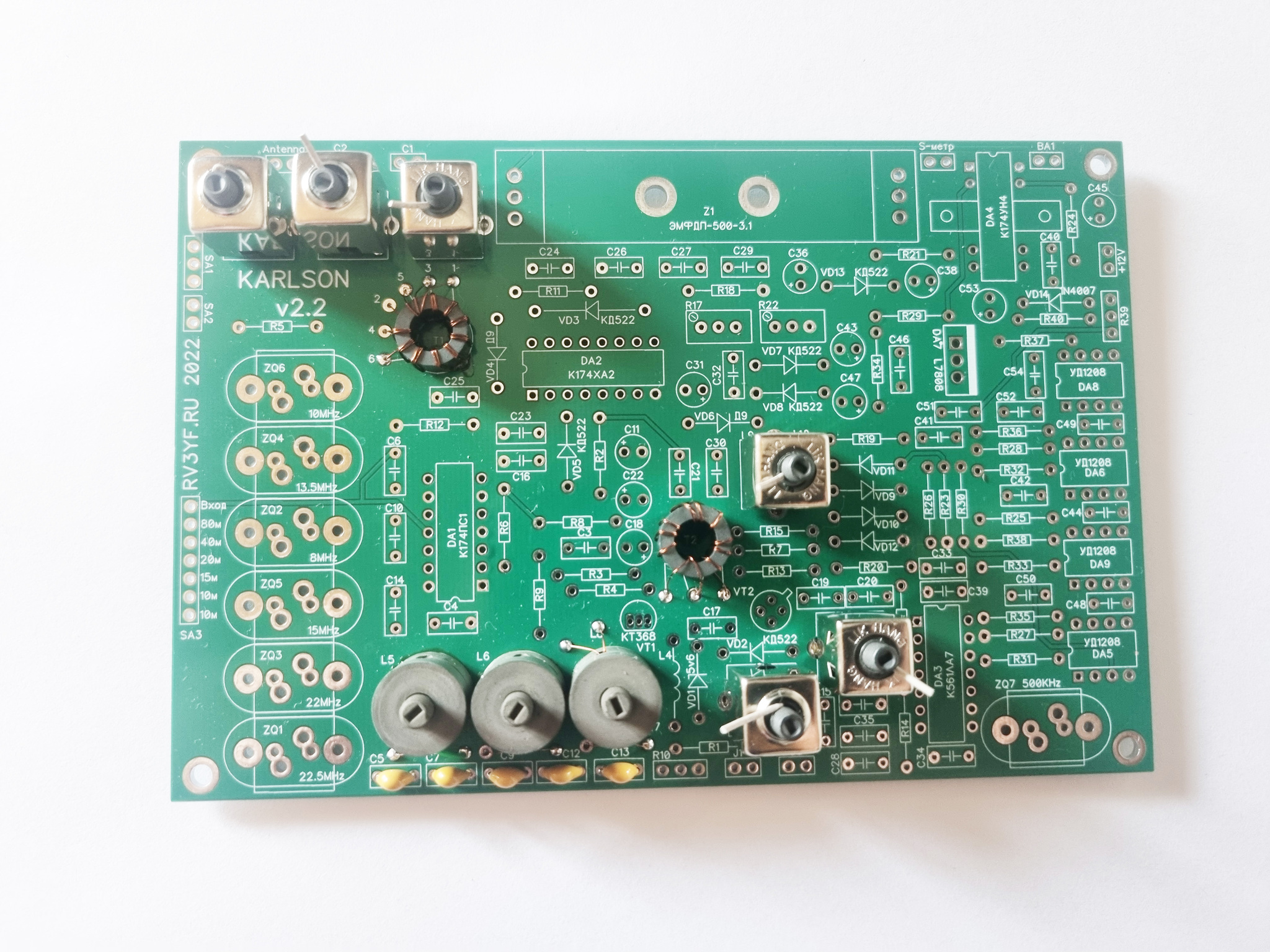

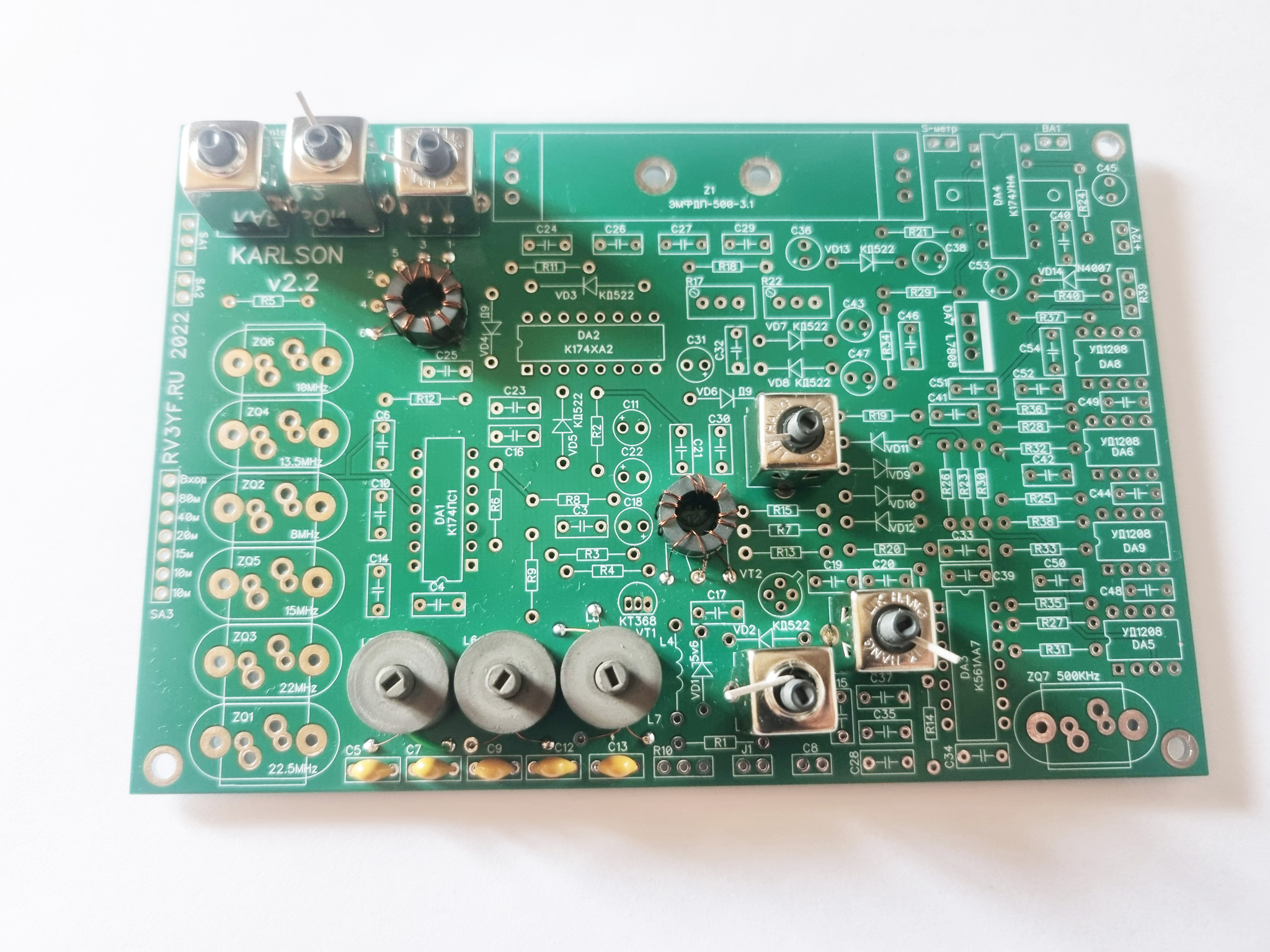

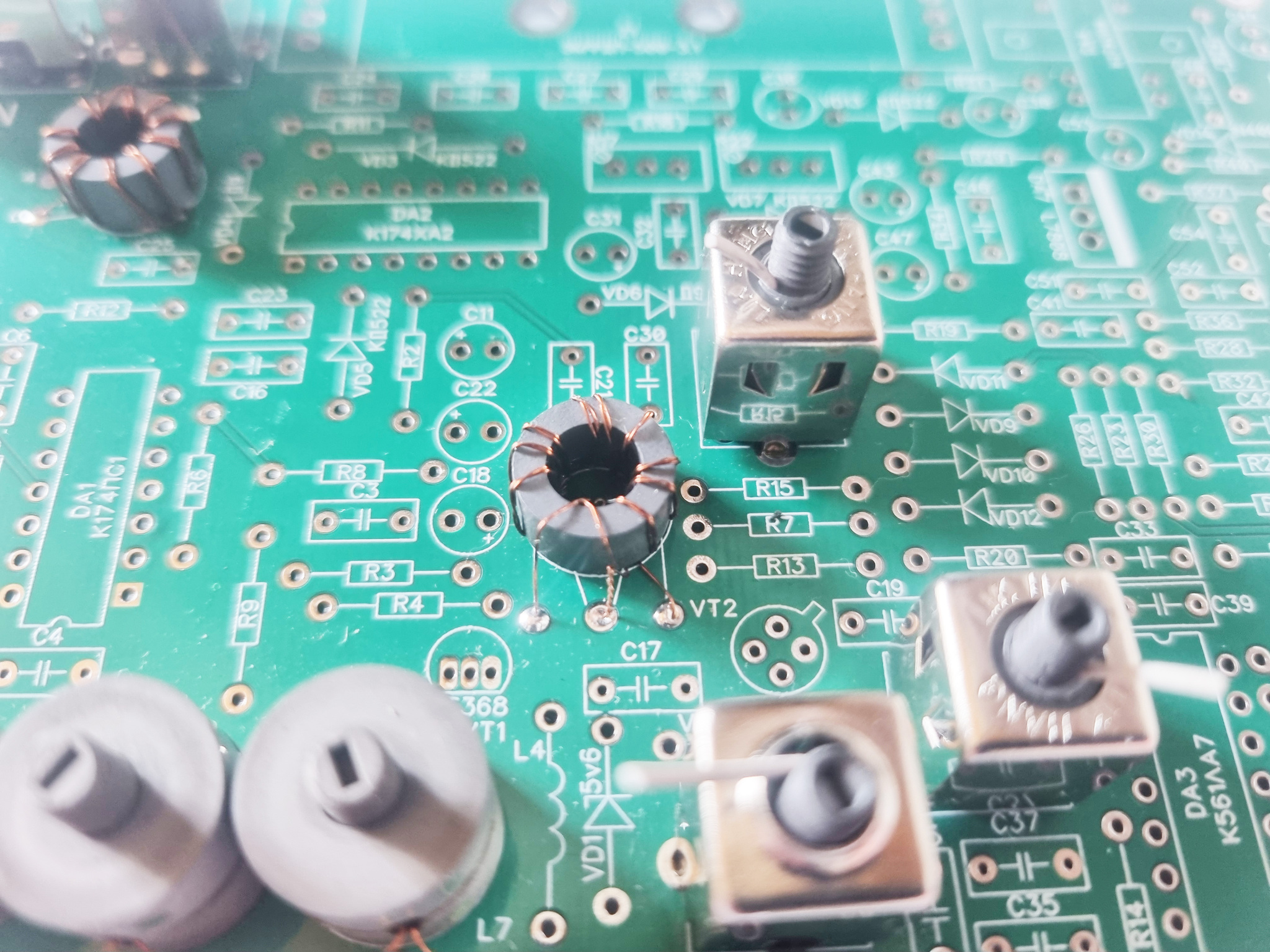

Плата поставляется с собранными контурами, фильтром ФСС, трансформаторами. Количество плат ограничено.
Версия платы 2.2
--------------------------------------------------
Изменения версии 2.2
- 2-х сторонняя плата
- исправлены ошибки 2.1
- уменьшен размер платы 140х94мм
Изменения в версии 2.1
-плата доработана под установку любых корпусов кварцев Б1 (РК170), Б2 (HC49U и подобные), а также РГ02 и "лодочки" (HC49S)
-Фильтр 2.4КГц снова на КР140УД1208, как было ранее.
-Добавлен транзисторный буфер и выход с платы для последующего подключения частотомера.
-Размер платы 165х94мм
-----------
Предлагаются следующие наборы:
- Набор для сборки приемника (печатная плата + все элементы к плате). Набор предлагается с электромеханическим фильтром (ЭМФ)
Состав набора платы приемника: Печатная плата, микросхемы, транзисторы, ЭМФ, диоды, каркасы контуров и провод к ним, кварцы, ферритовые кольца и провод к ним, конденсаторы керамические и электролитические, постоянные и подстроечные резисторы.
---------------
Краткое описание приемника (полное описание в документации):
Схема приёмника представляет собой супергетеродин с двойным преобразованием частоты и кварцевым первым гетеродином. Применение отечественных микросхем 174-серии обосновано принципиально из-за доступности их приобретения. Диапазоны перекрываемых частот: 80, 40, 20, 15 и 10 метров. Род работы: громкоговорящий приём SSB и CW радиостанций. Чувствительность: 0,3мкВ. Питание: 9-12В постоянного тока, при потреблении в режиме молчания 30-40 мА
Особенностями схемы являются:
- перестраиваемый селектор входа,
- аттенюатор ослабления входного сигнала,
- простейшее переключение диапазонов,
- двухуровневая, быстродействующая система АРУ по ПЧ,
- не перестраиваемый ПФ 1-й ПЧ,
- применение ЭМФ в качестве фильтра основной селекции,
- опорный генератор с элементом корректировки частоты,
- S-метр
- регулировка усиления по ПЧ,
- регулировка усиления по НЧ,
- устойчивая работа каскадов,
- высокая повторяемость конструкции.
