Часы на советских газоразрядных индикаторах под управлением платформы Arduino, версия 2.
Страница проекта на сайте: https://alexgyver.ru/nixieclock_v2/

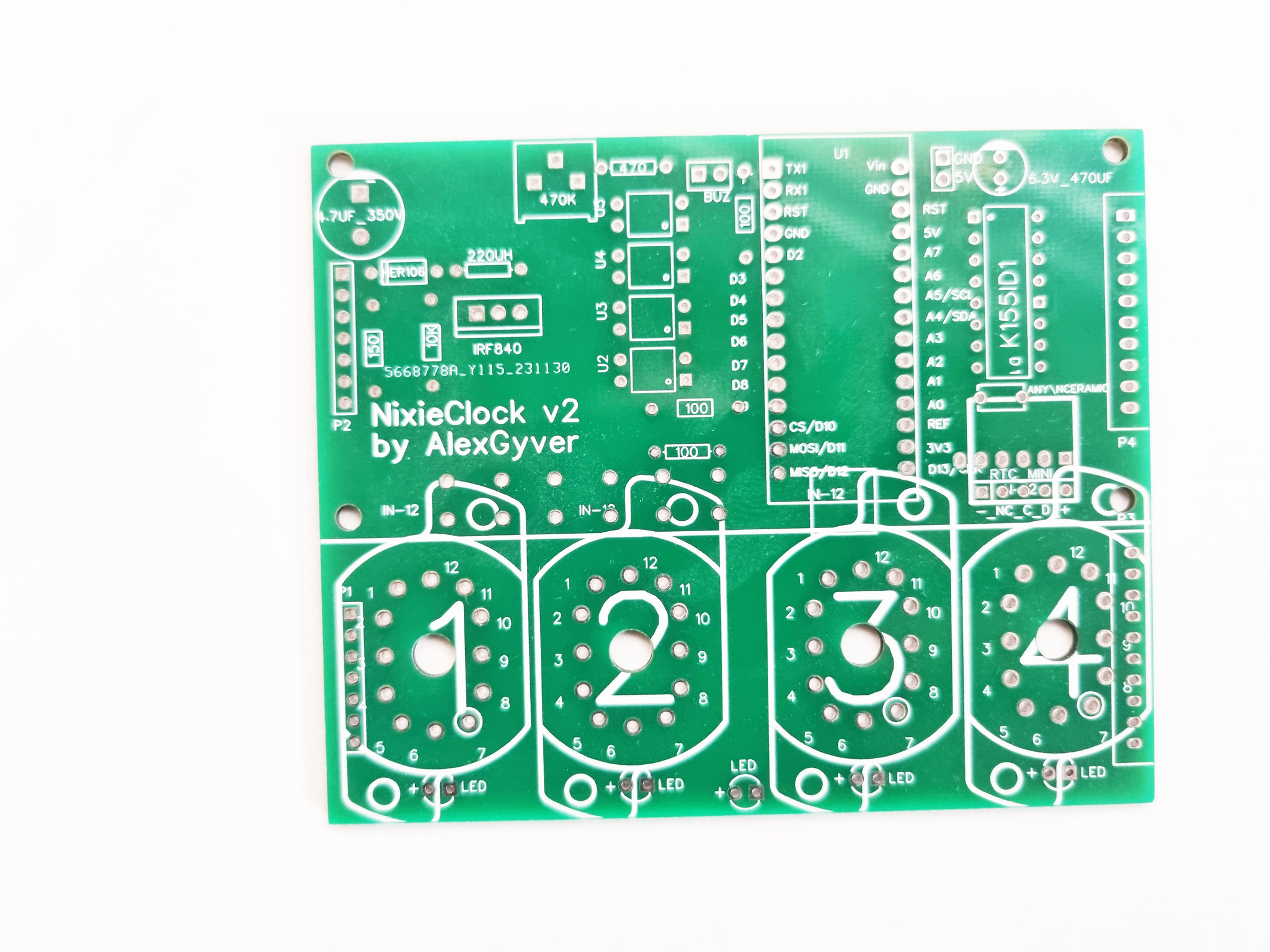

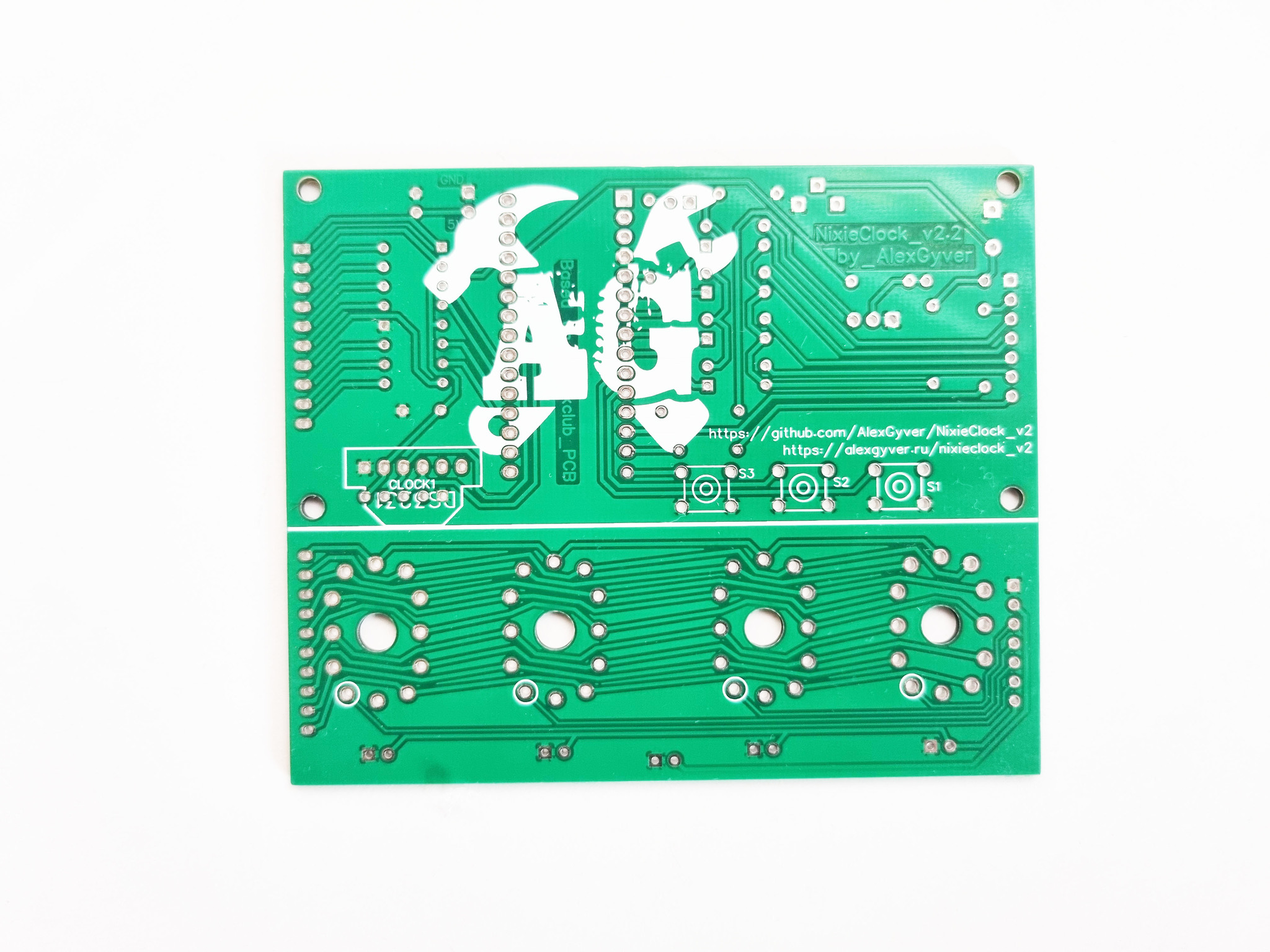

Платы:
- Габариты платы меньше 100х100мм, то есть заказать 10 таких плат у китайцев будет стоить $2 без учёта доставки
- Плата односторонняя, её без проблем можно сделать классическим ЛУТом!
- Все компоненты – выводные, припаяет даже новичок
- Количество компонентов сведено к минимуму!
- На данный момент в проекте есть платы под индикаторы ИН-12 и ИН-14, возможно будут сделаны и другие
- Система состоит из двух плат: нижней (вся управляющая электроника) и верхней (лампы и светодиоды подсветки)
- Нижних плат два варианта: обычная (4 оптопары, точка – светодиод) и с дополнительной оптопарой под неоновую точку (5 оптопар, точка – неонка)
- У плат ИН-14, ИН-12, ИН-12_перевертыш нижняя часть одинаковая! Части плат взаимозаменяемы. Нижняя плата отличается только у ИН-14_неон
Хардварные фишки:
- Сердце платы – полноразмерная Arduino NANO, это означает простую сборку и прошивку
- Питание всей схемы – 5 Вольт
- Генератор высокого напряжения раскачивается ШИМ каналом Arduino
- Напряжение генератора подстраивается резистором с крутилкой
- Время задаёт RTC DS3231
- 3 кнопки для настройки времени и будильника
- Пищалка для будильника
- Подсветка ламп индикаторов
- Проект основан на плате Железнякова Андрея. Спасибо! Ссылка на проект: https://goo.gl/xTVQWP
Софтварные фишки:
- “Перебор” цифр, не дающий индикаторам окисляться
- Режим будильника
- Плавное изменение яркости точки и подсветки (эффект “дыхания”)
+ Расширенные настройки плавности дыхания
- Настройка яркости цифр, “точки” и подсветки ламп
+ Два режима яркости от времени суток
- Разные режимы переключения индикаторов
+ Плавное угасание/разгарание
+ Перебор цифр
+ Перебор катодов
