НАБОР для самостоятельной сборки основной платы трансивера "ВОЛК"
Классическая, проверенная временем версия основной платы!

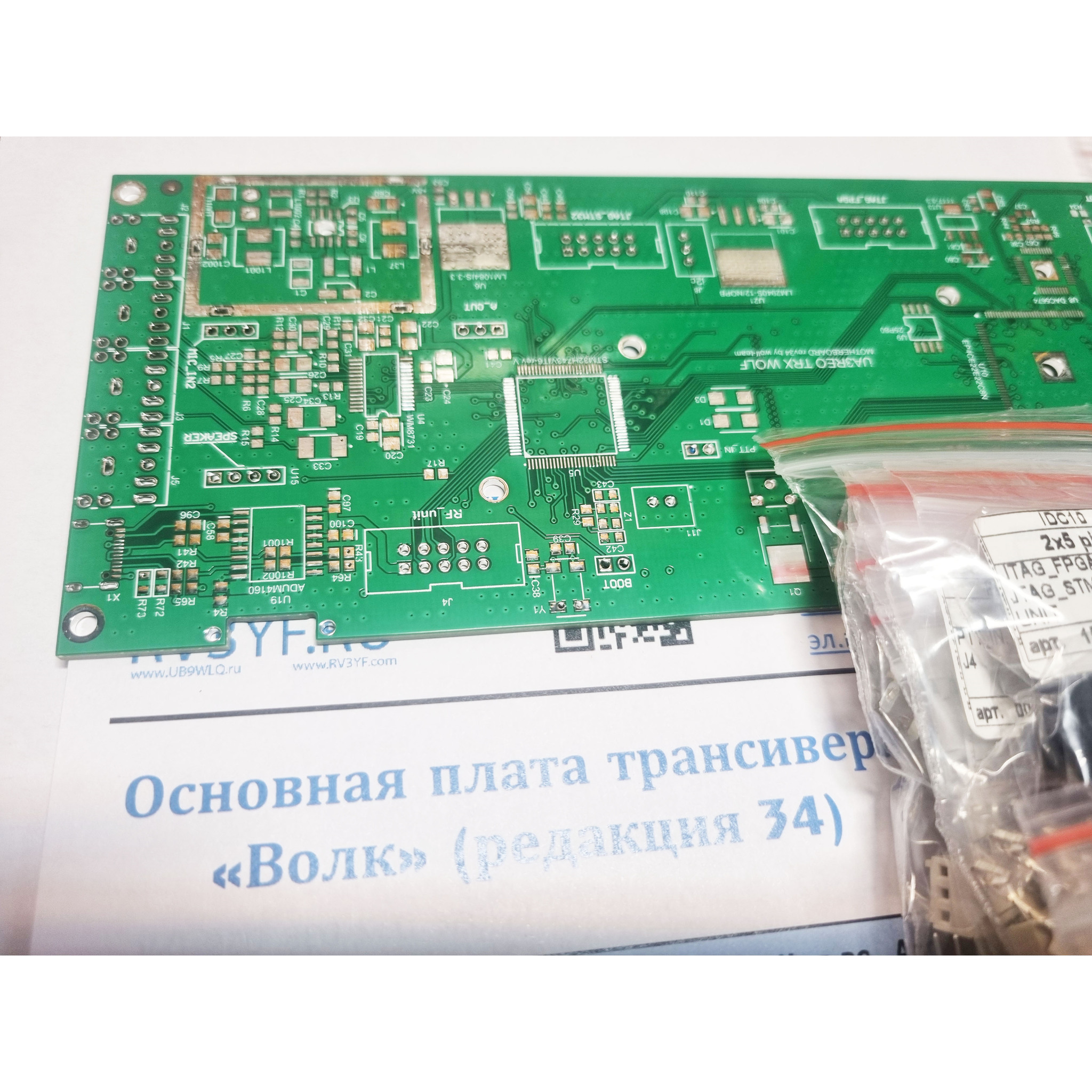

Основная плата ревизии 34 (января 2025 года) универсальная для версий с дисплеем 3.5", и большого 7 дюймов дюймового
В комплекте все необходимые компоненты для запуска основной платы трансивера на прием и передачу.
Все элементы строго оригинальные и проверены в работе на собственноручно собранном трансивере для нужд Радиолавки.

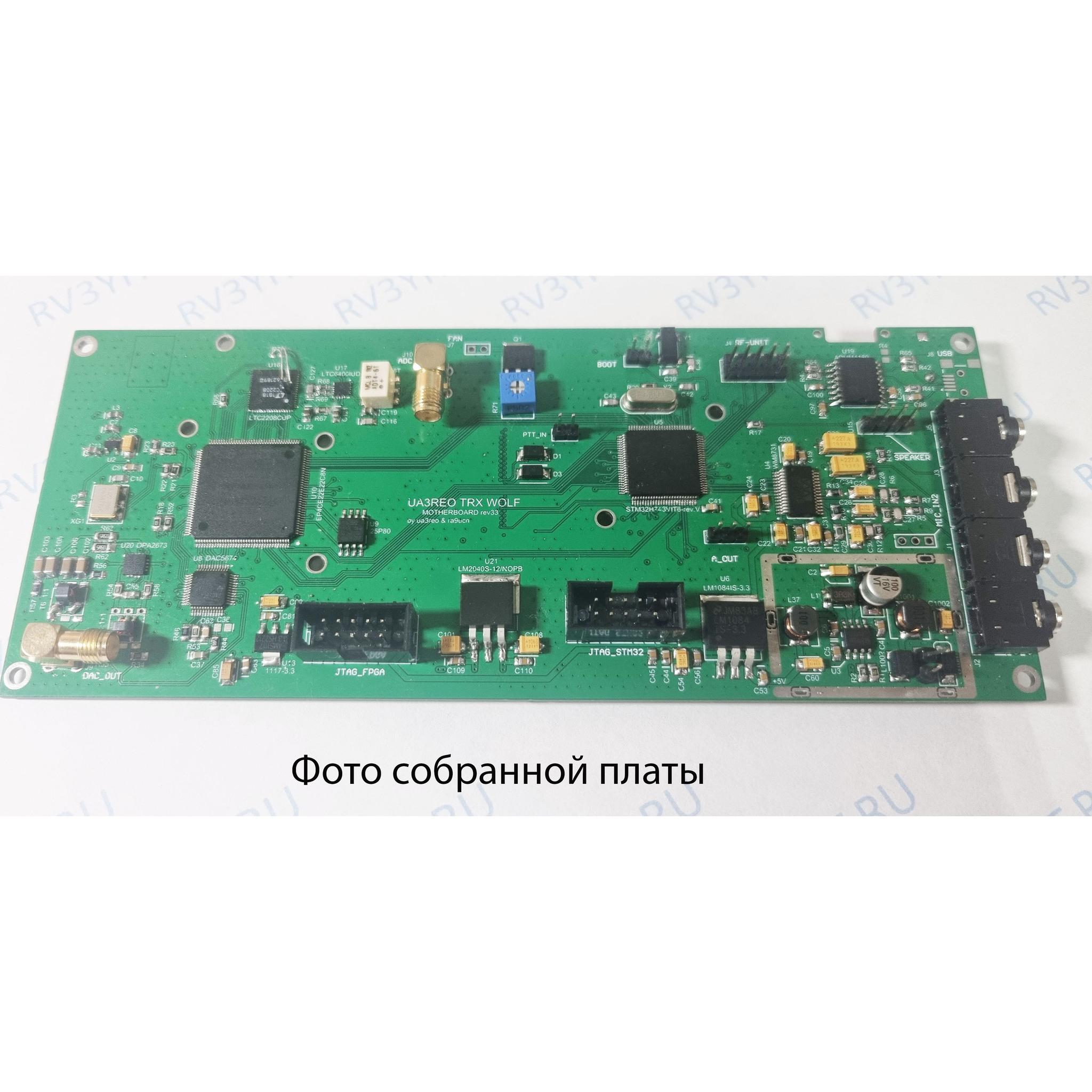

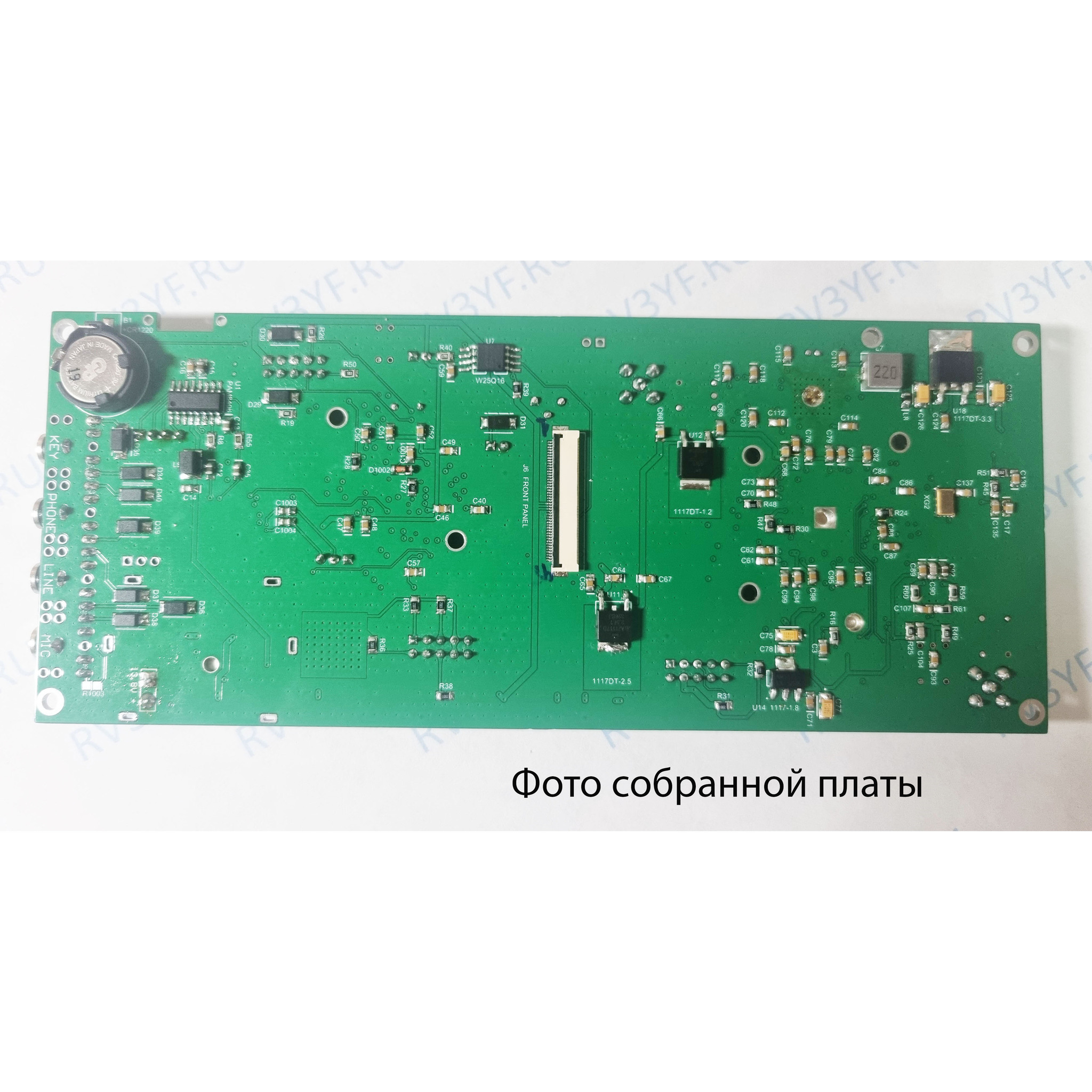

Аккуратно и правильно собранная основная плата трансивера запускаются при первом включении. При сложностях с запуском - обращайтесь к нам в телеграм группу. Поможем.
Внимание! Паяные, поврежденные в процессе монтажа, а также вскрытые компоненты из индивидуальной упаковки возврату и гарантии не подлежат.

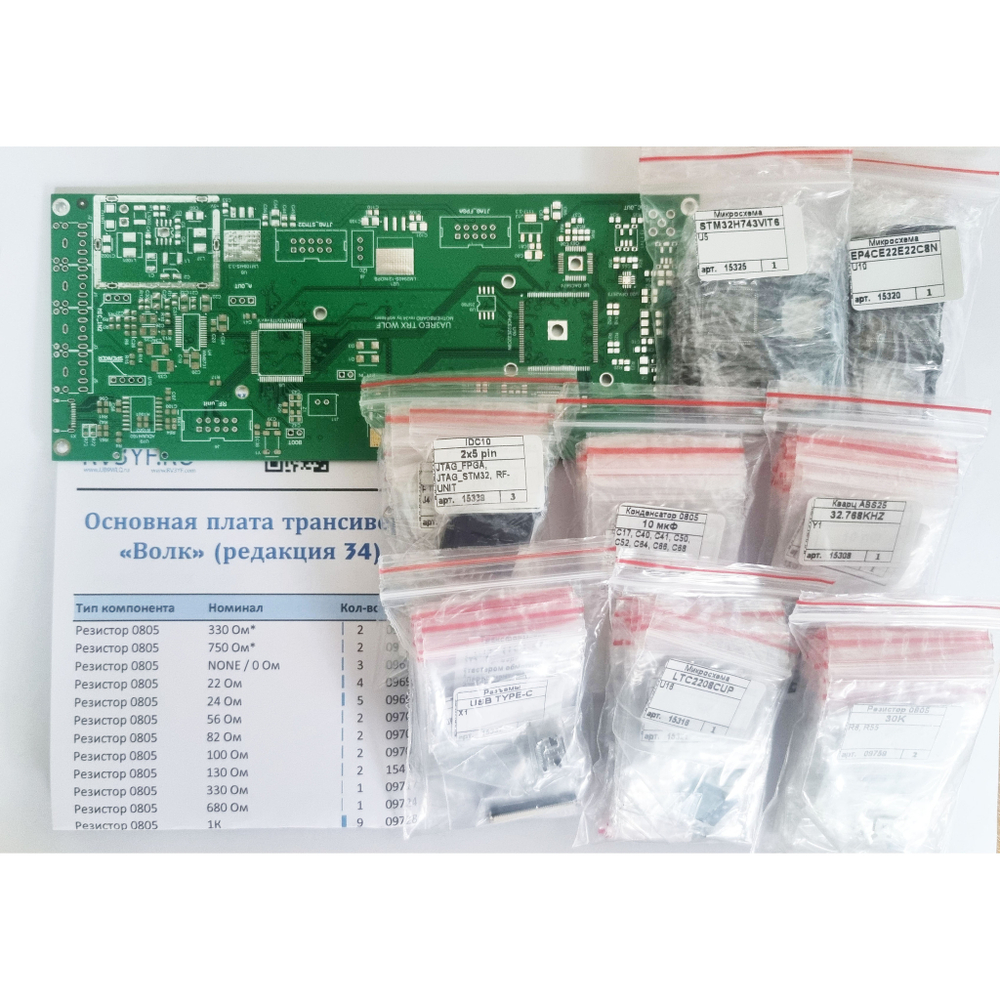

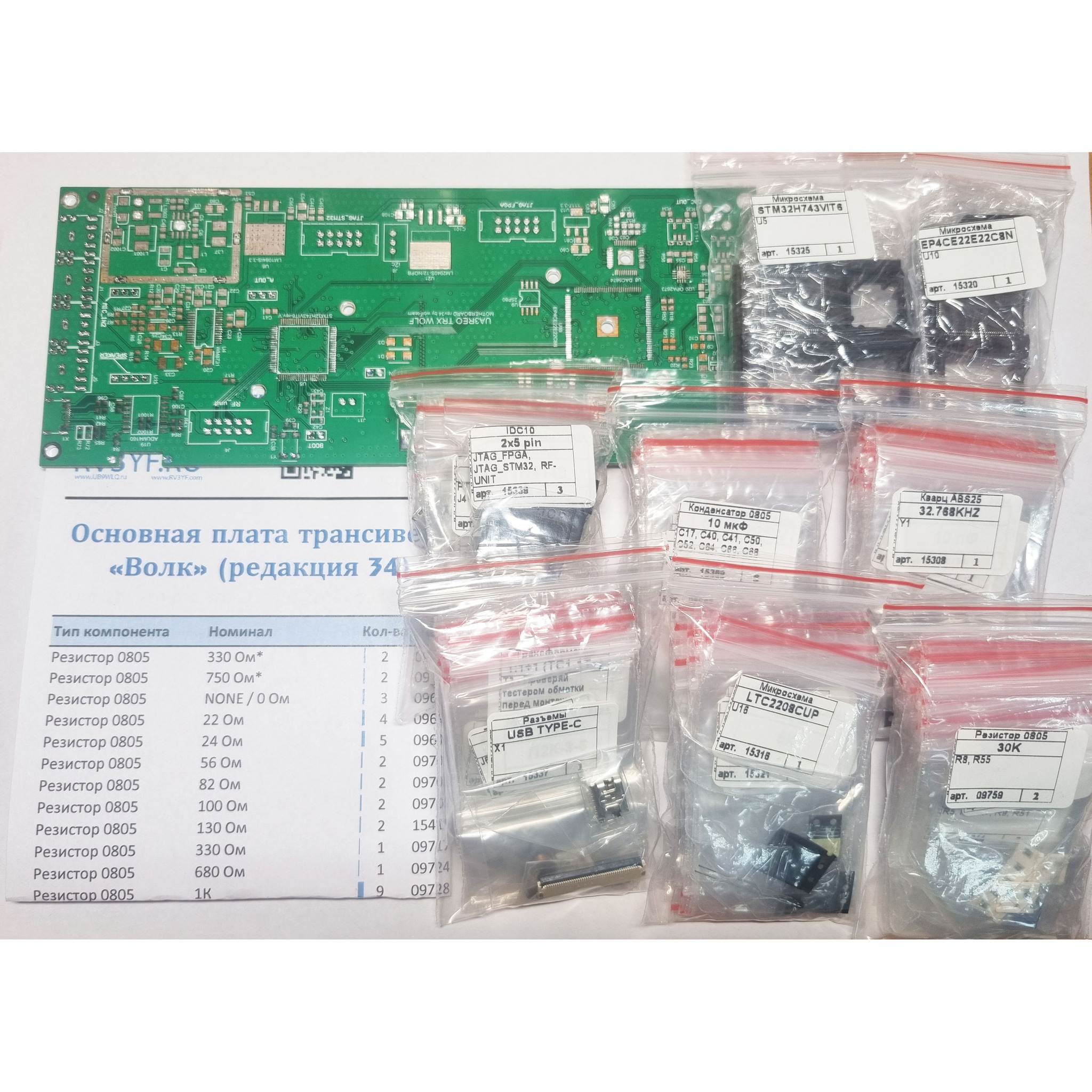

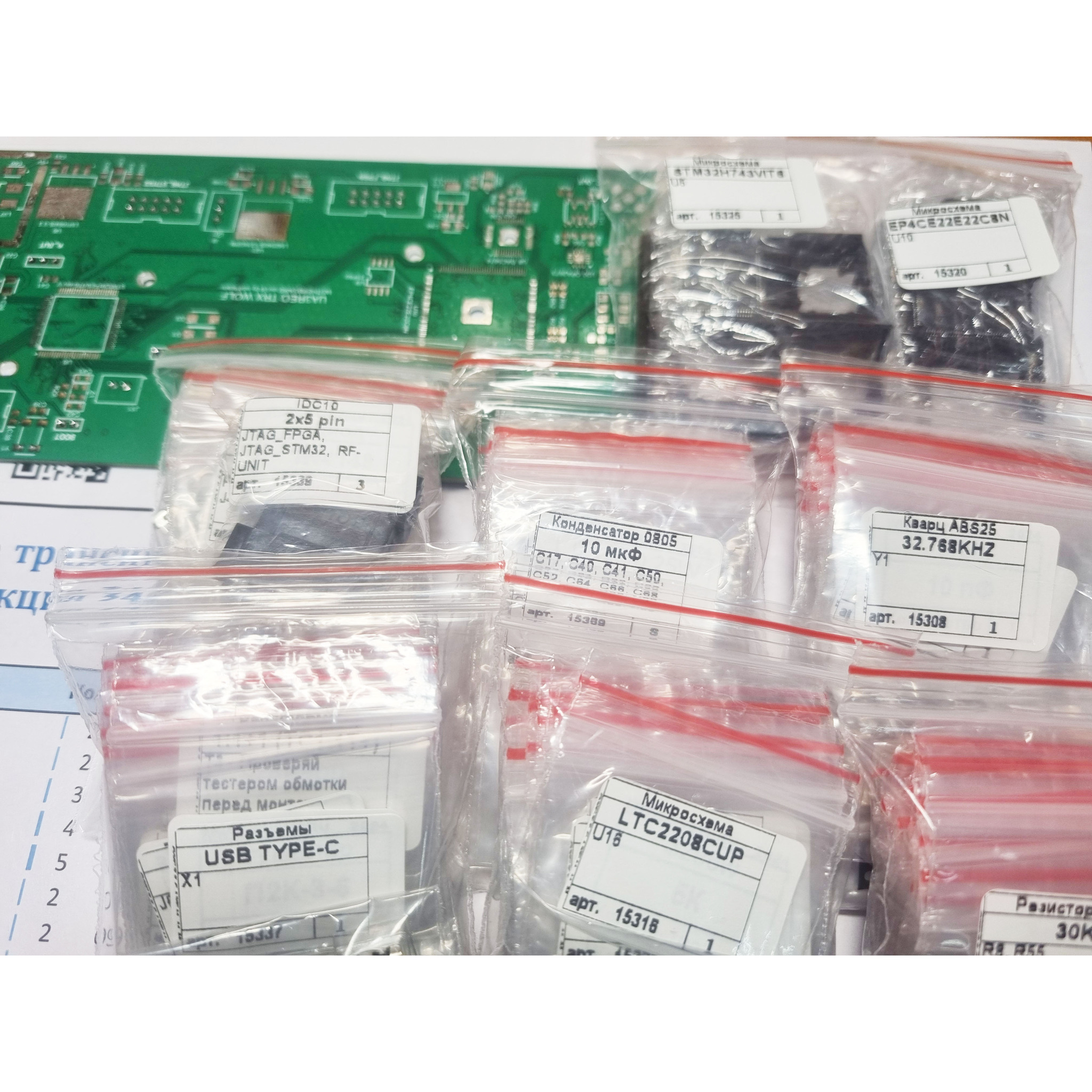

Состав набора:
- Печатная плата

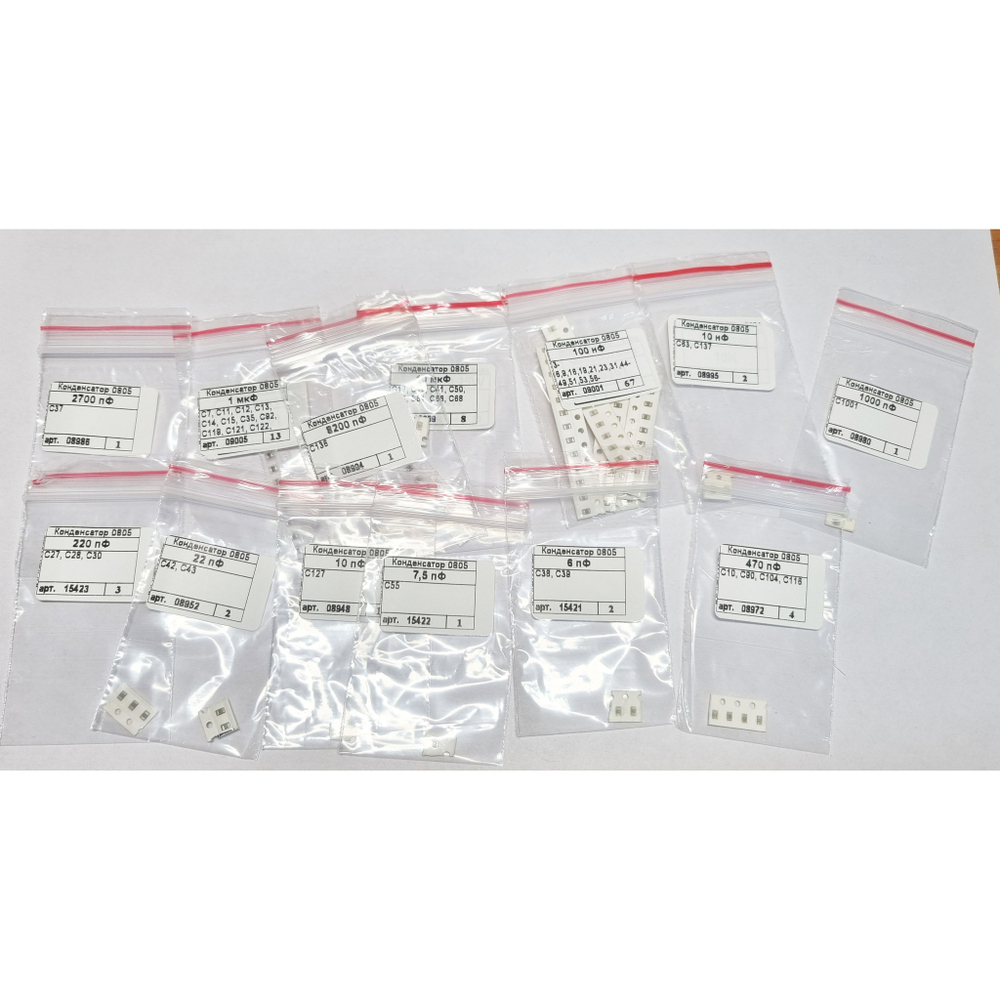

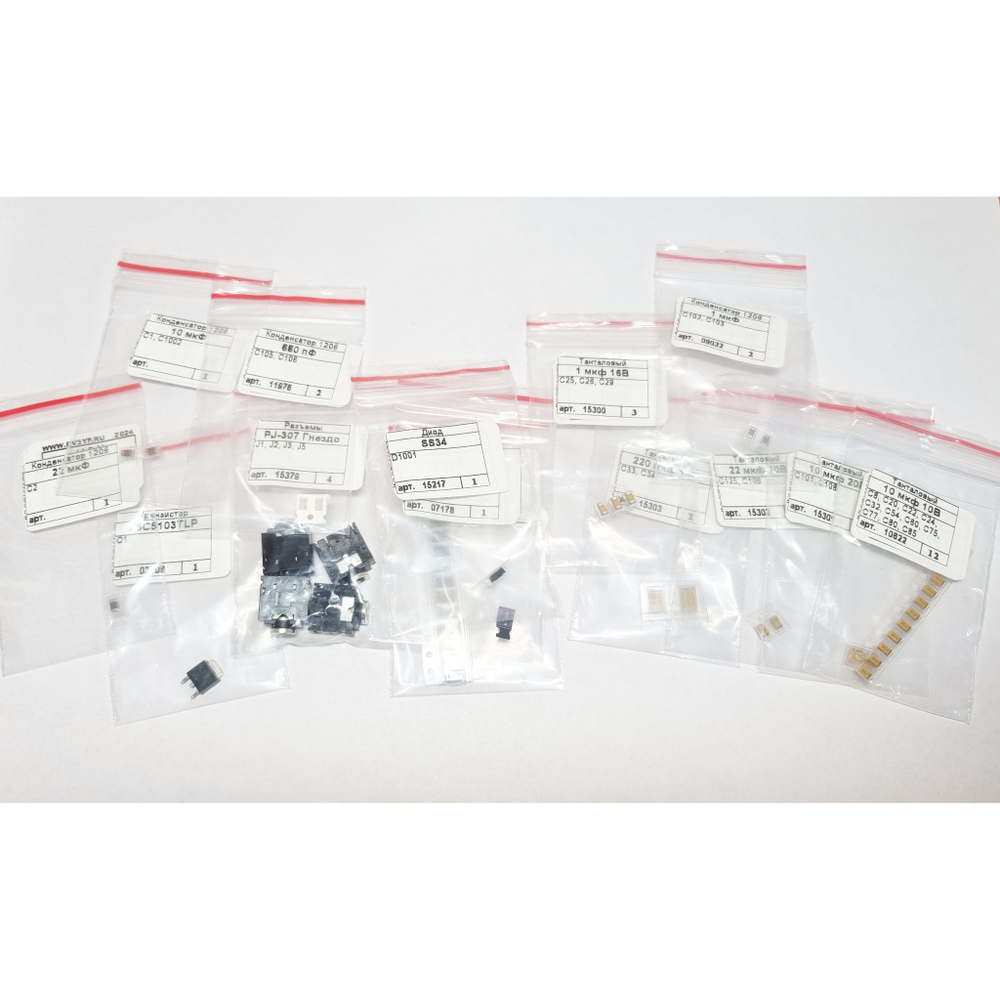

- Резисторы и конденсаторы 0805, 1206, танталовые конденсаторы
- Диоды и супрессоры

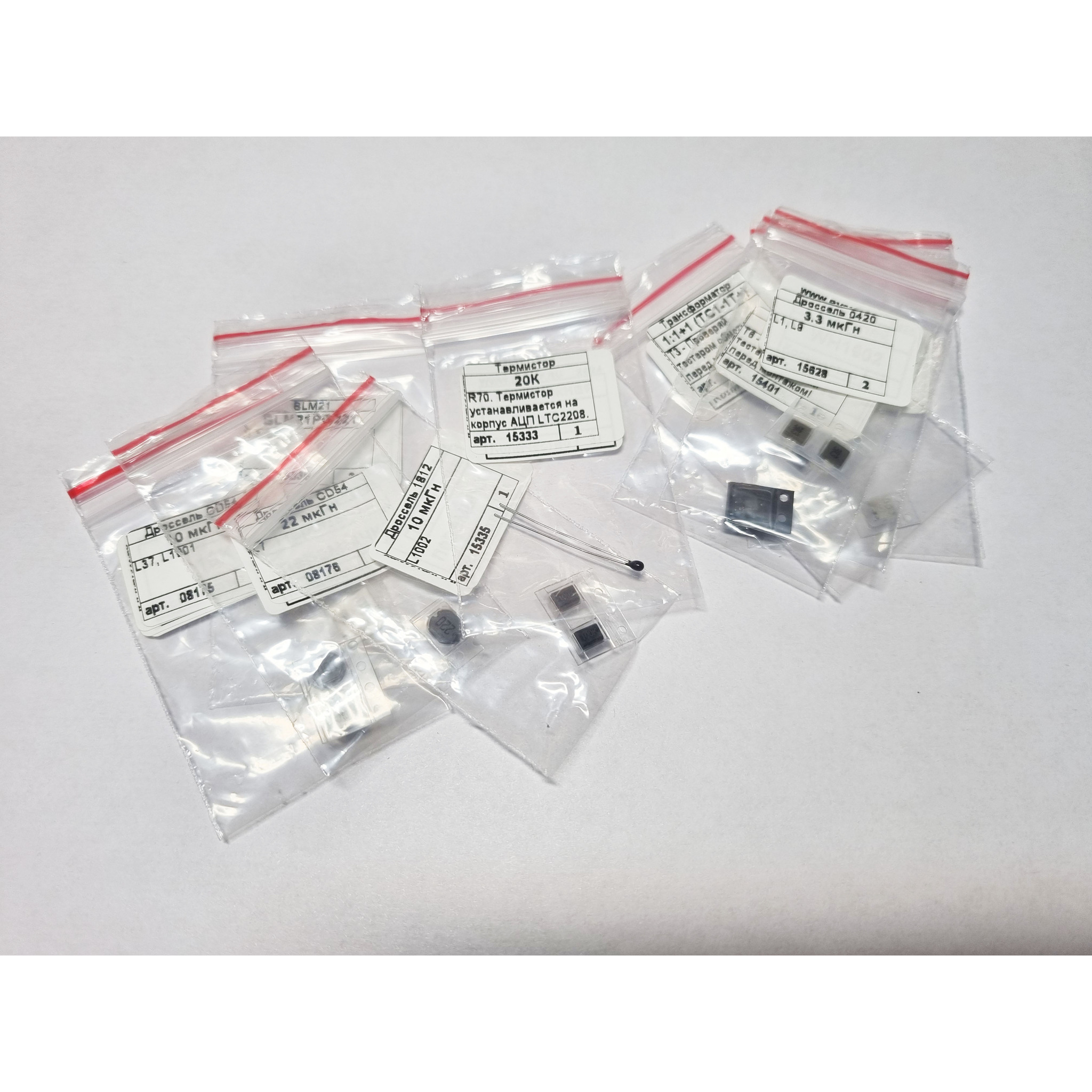

- Дроссели и предохранители
- ВЧ трансформаторы

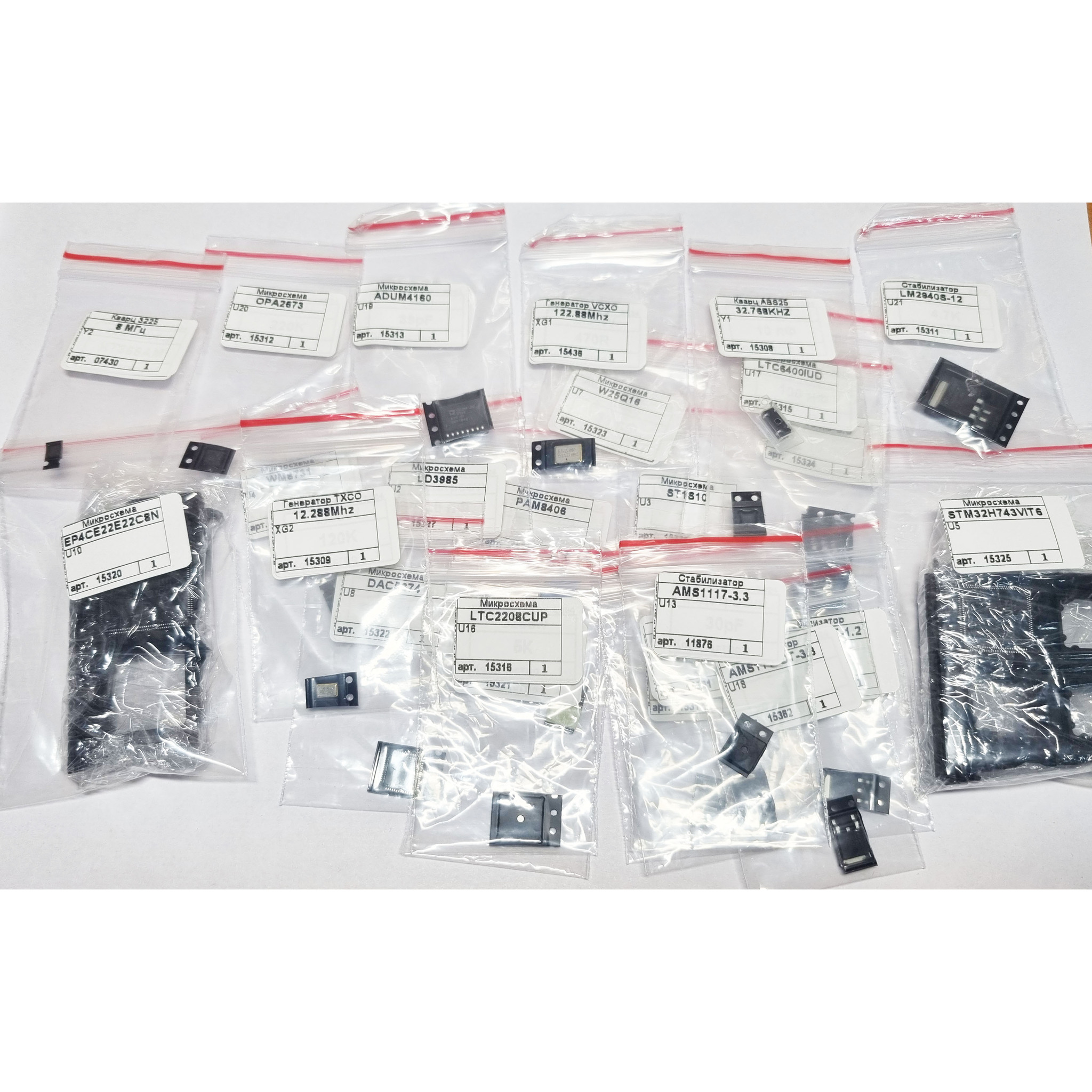

- Все транзисторы и микросхемы, включая FPGA и процессор STM32
- Генераторы 12.288, 122.88 МГц и кварцы 8 МГц и 32.768 кГц.

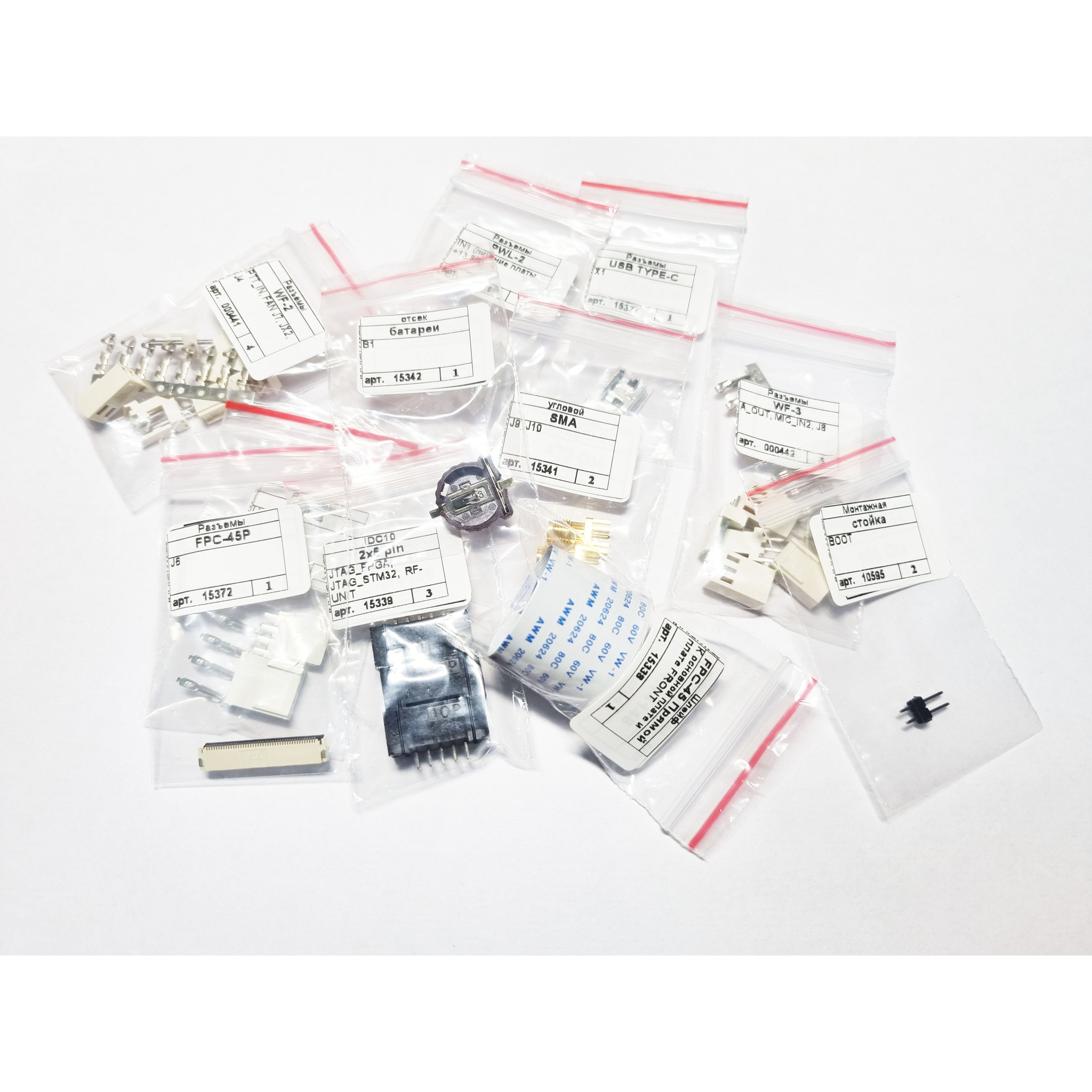

- Разъемы для программирования
- Разъем и шлейф для подключения фронтальной платы
Прошивка FPGA и STM32 выполняется после окончания монтажа платы. Все прошивки публичные и регулярно обновляются автором проекта (UA3REO).

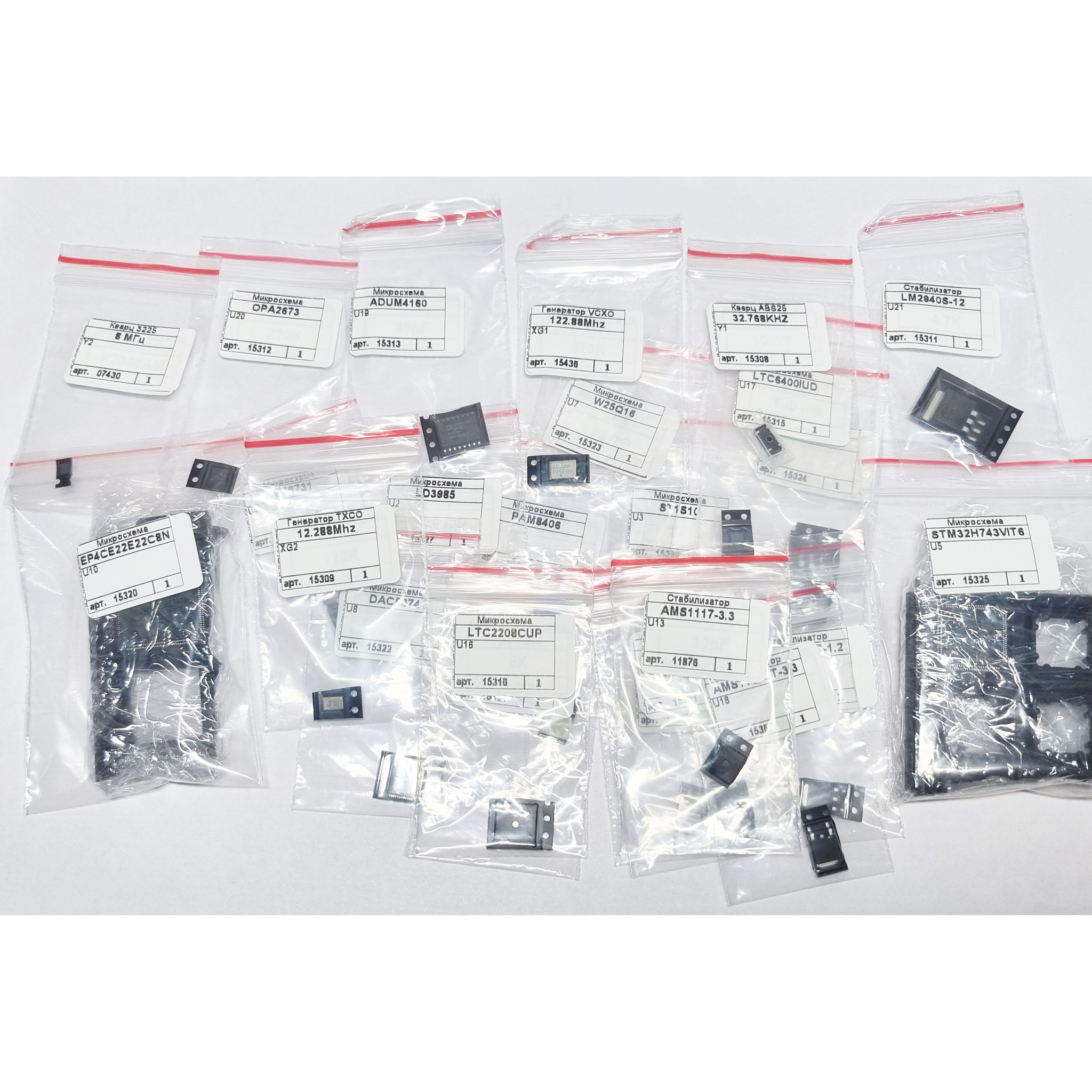

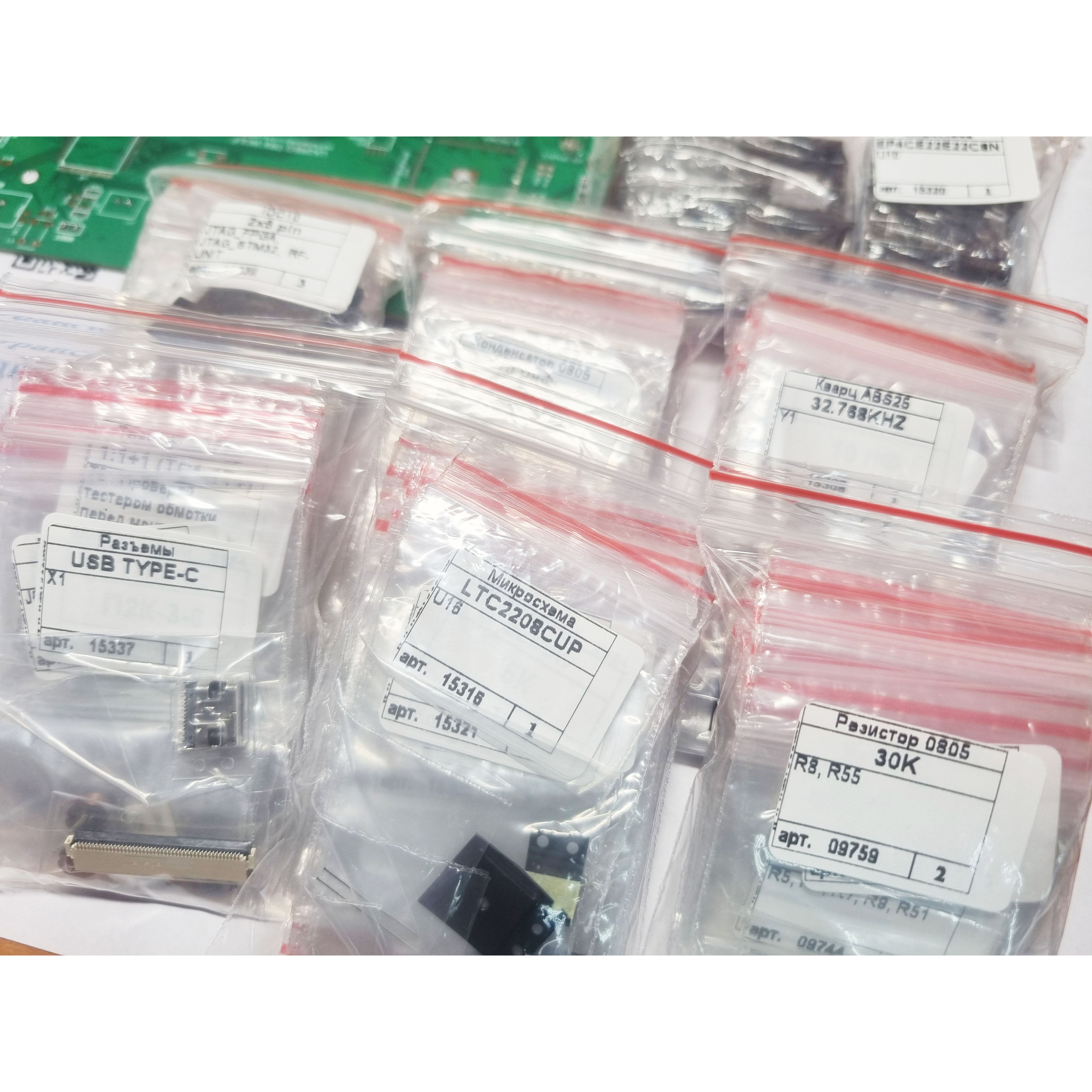

При комплектации набора мы педантично разложили каждый элемент в отдельный пакет с наклейкой указанием места на плате, где этот элемент устанавливается. По практике это существенно облегчает скорость, и увеличивает качество монтажа с минимальным шансом на ошибку. К тому же снижается риск рекламации по компонентам.

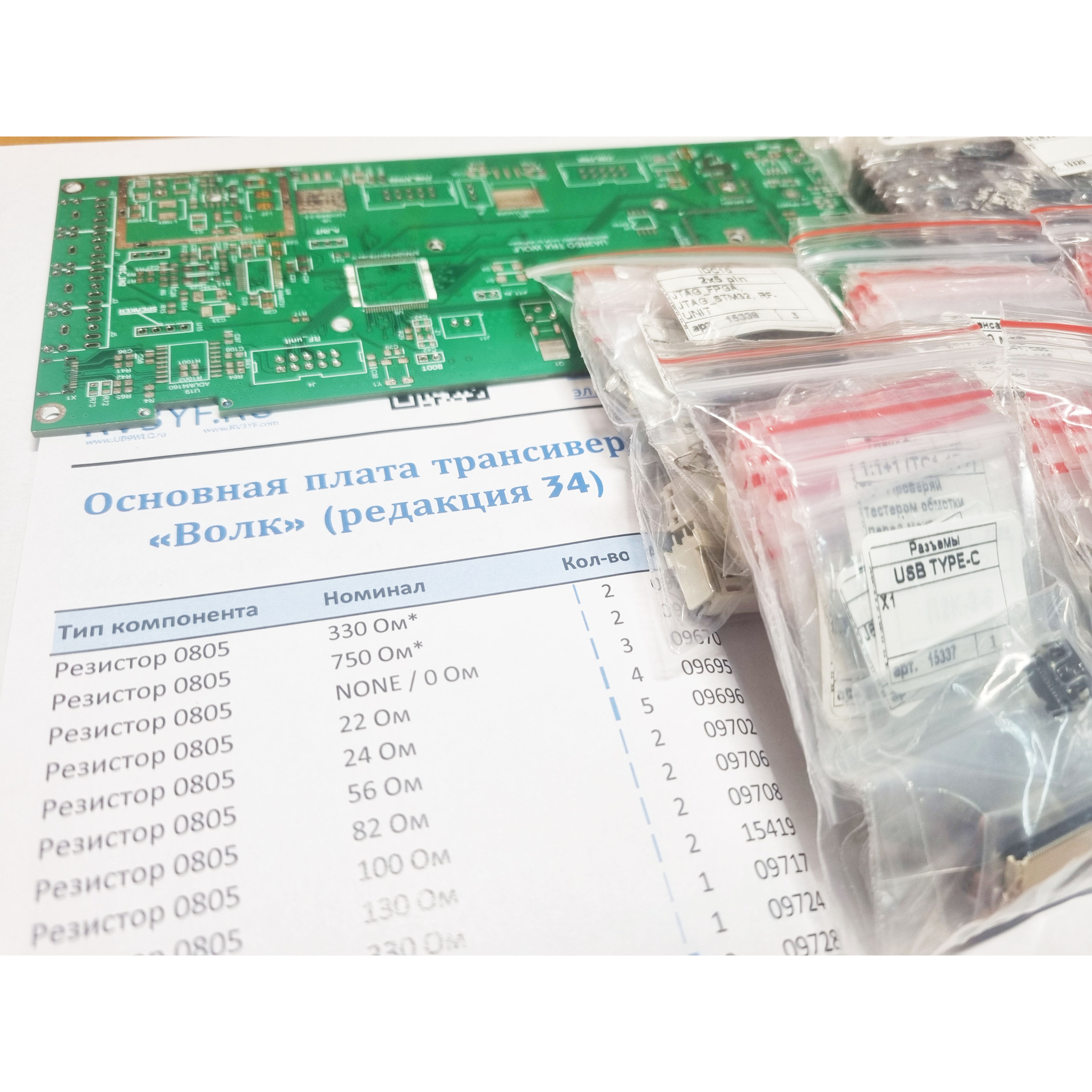

Также на распечатанном листе прилагаем таблицу соответствия элементов. Принципиальные и монтажные схемы можно скачать непосредственно на ресурсе и в телеграмм группе у автора. Там же можно получить более полноценную поддержку в случае возникновения вопросов при сборке и пусконаладке.
По статистике основная причина запуска плат с ошибками - некачественный монтаж ("непропай") выводов FPGA, АЦП, процессора STM и разъема для шлейфа. Для выявления дефектов мы используем обычную иголку для контроля непропаянных выводов перед первым запуском платы. В итоге, все запускается с первого раза.
