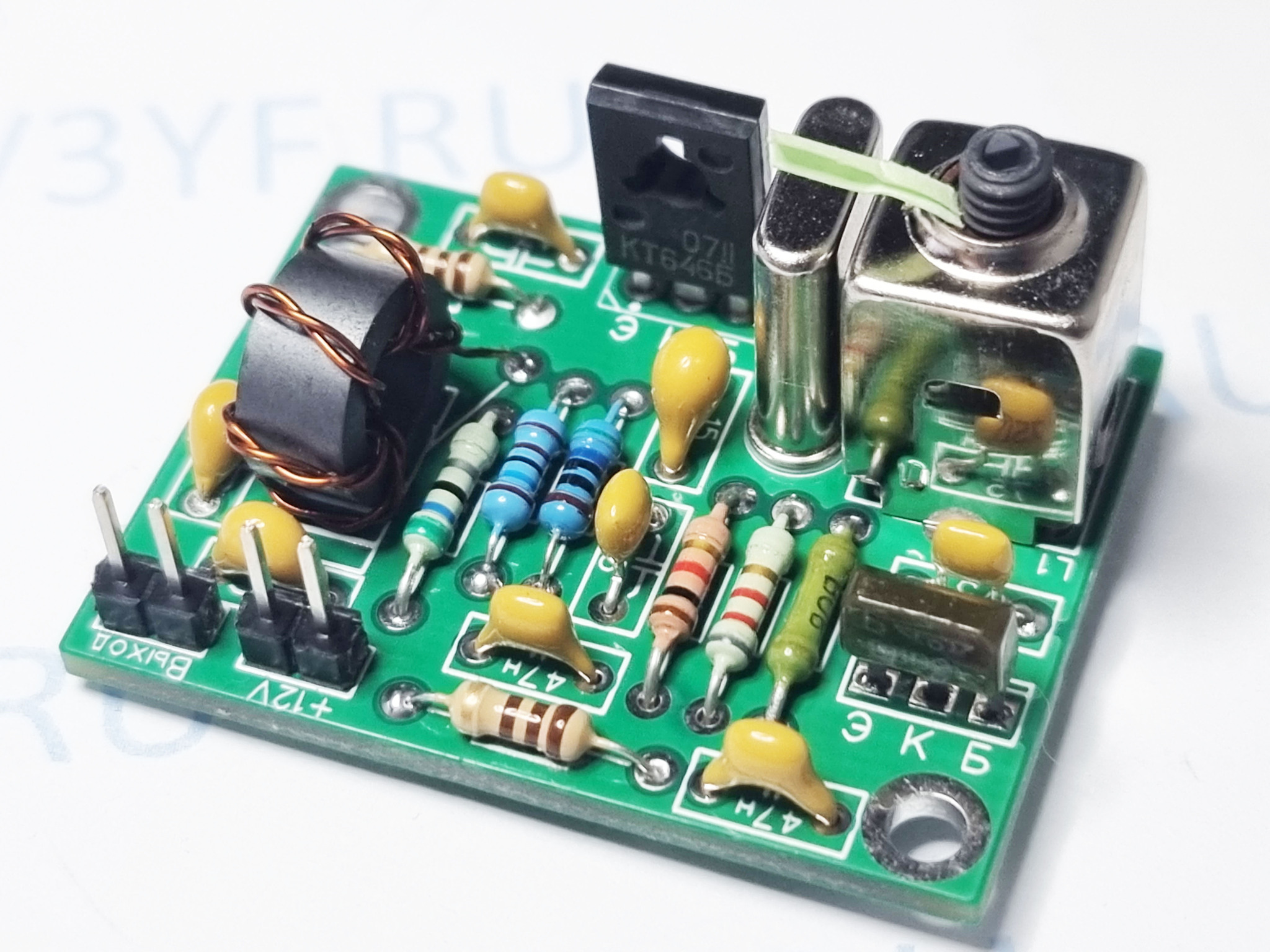

Набор для самостоятельного изготовления платы кварцевого опорного генератора (версия платы 2.0)
Многие знают, что, хотя у них есть коротковолновое радио, которое охватывает по крайней мере один из любительских диапазонов (например, 7 МГц или 14 МГц), они не могут слушать сигналы SSB или азбуки Морзе. Это связано с тем, что в приемнике отсутствует генератор тактовой частоты (BFO). Нам нужна "несущая" частота опорного генератора для замены несущей, которая была удалена из сигнала на передатчике. При прослушивании сигналов азбуки Морзе сигнал BFO "совпадает" с входящим сигналом, создавая ноту в громкоговорителе. Если вы музыкант, вы будете знакомы с методом использования "ударов" для настройки одного музыкального инструмента на другой; в опорном генераторе, создаваемая частота ударов является тональным сигналом, который вы слышите.
В более сложном радиолюбительском приемнике опорный генератор встроен как часть всей системы. В нашей модели это внешняя схема, которая находится рядом с вашим радиоприемником. В радиоприемнике генератор частоты биений или опорный генератор - это специальный генератор, используемый для создания сигнала звуковой частоты из передач, чтобы сделать их слышимыми. Сигнал от опорного генератора смешивается с принятым сигналом для создания гетеродина или частоты биения, которая слышится как звуковой сигнал в динамике. Опорные генераторы также используются для демодуляции сигналов с односторонней полосой пропускания (SSB), делая их понятными, по существу, восстанавливая несущую, которая была подавлена в передатчике. Опорные генераторы иногда включаются в приемники связи, предназначенные для слушателей на коротких волнах; они почти всегда встречаются в приемниках связи для любительского радио, которые часто принимают сигналы CW и SSB.
ВЧ напряжение на выходе составляет около 3 В. Рекомендуемый диапазон кварцев для этого устройства составляет 5-15 МГц. При использовании других кварцев нужно подбирать номиналы.

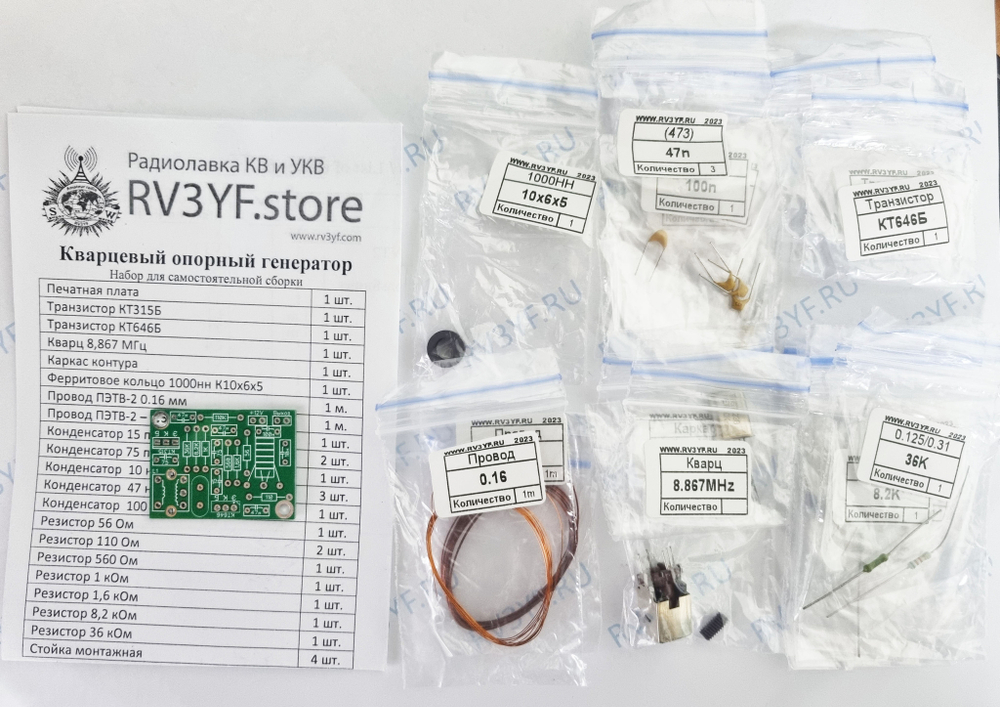

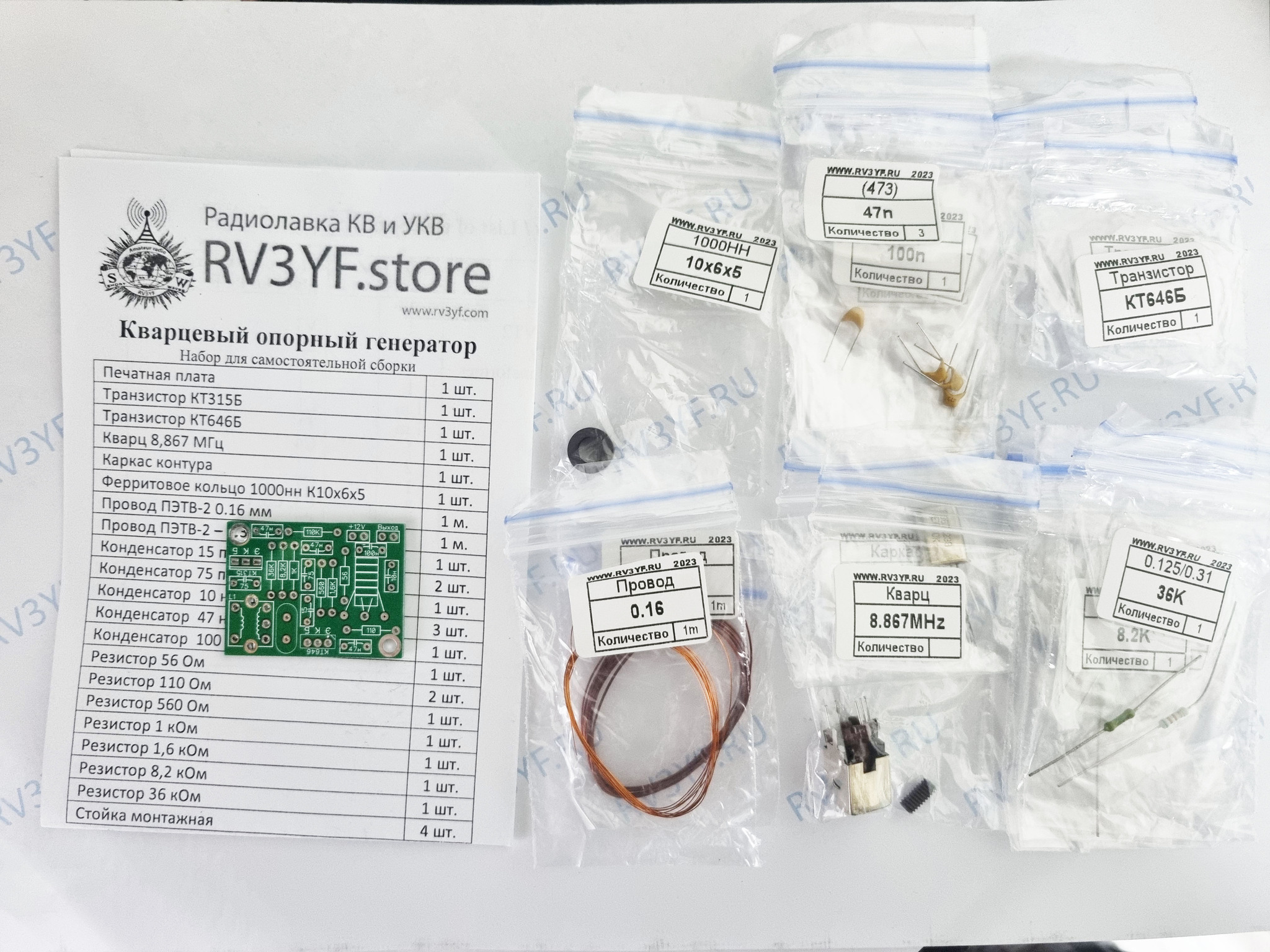

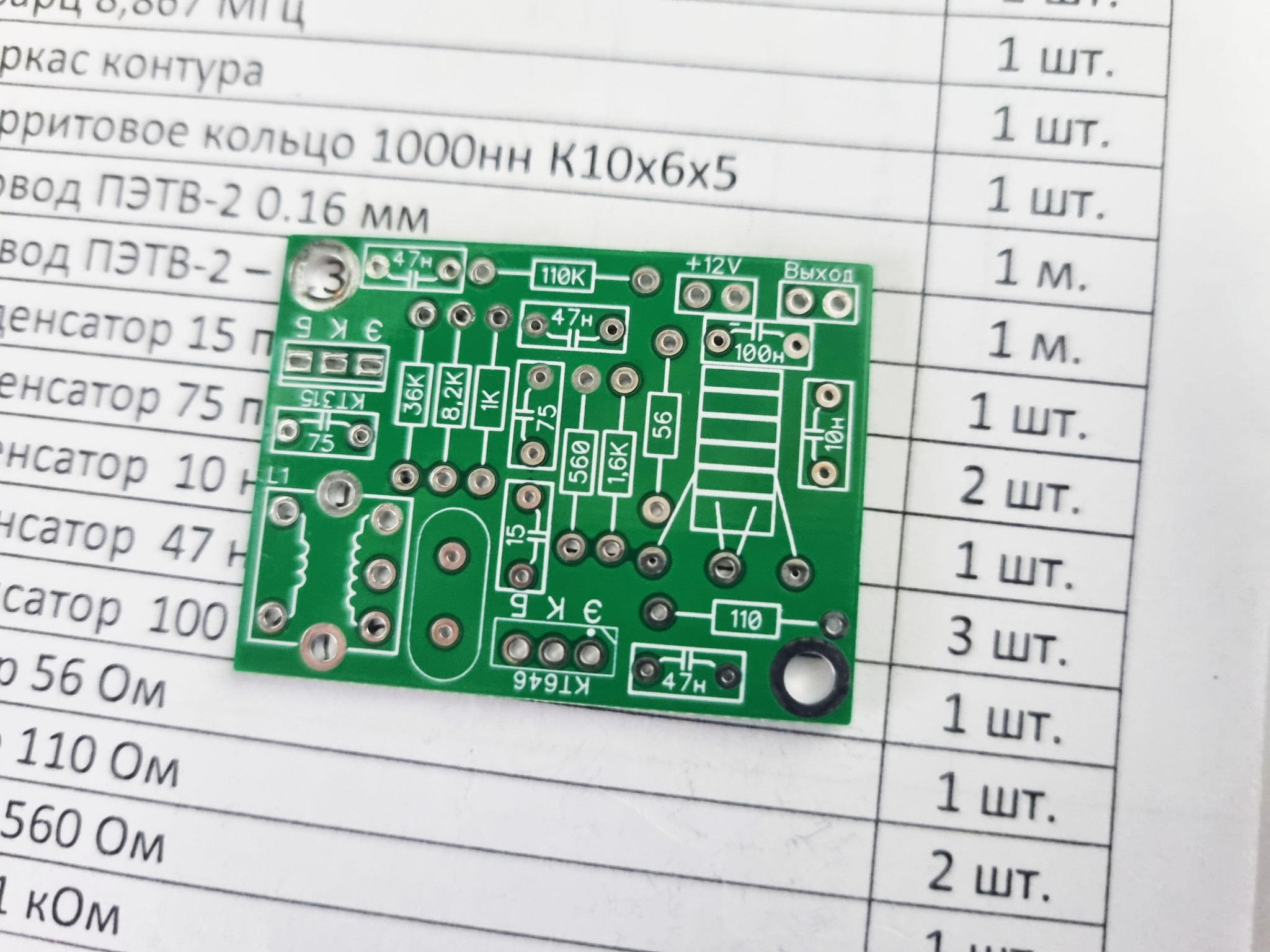

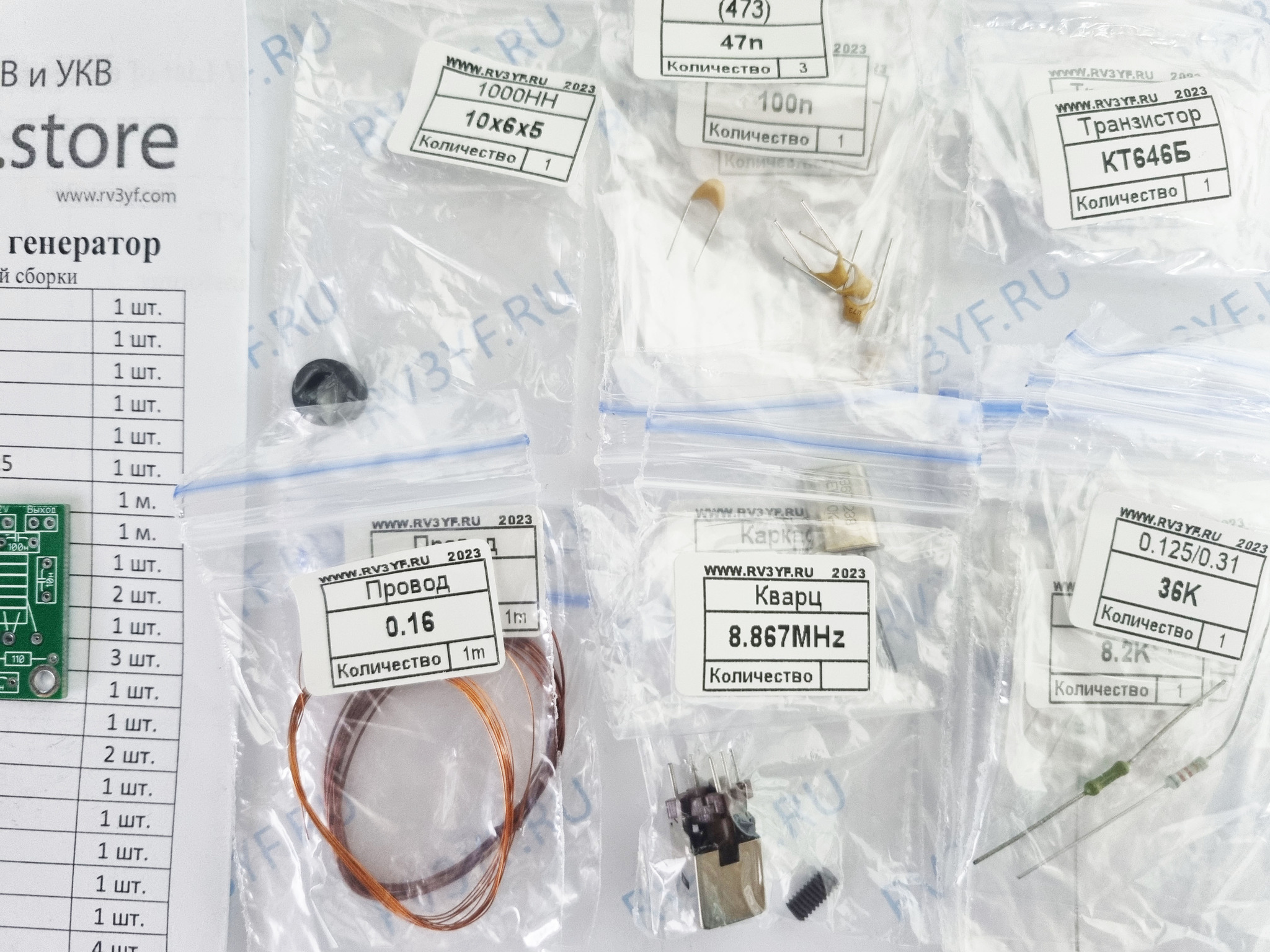

Состав набора: печатная плата с шелкографией (размер 40х30 мм), транзисторы, конденсаторы, резисторы, каркас контура, ф/кольцо, кварц 8.867 МГц и провод. Каждый элемент упакован в отдельный пакет.
