Кварцевые фильтры "Десна" на частоту 8,865 МГц

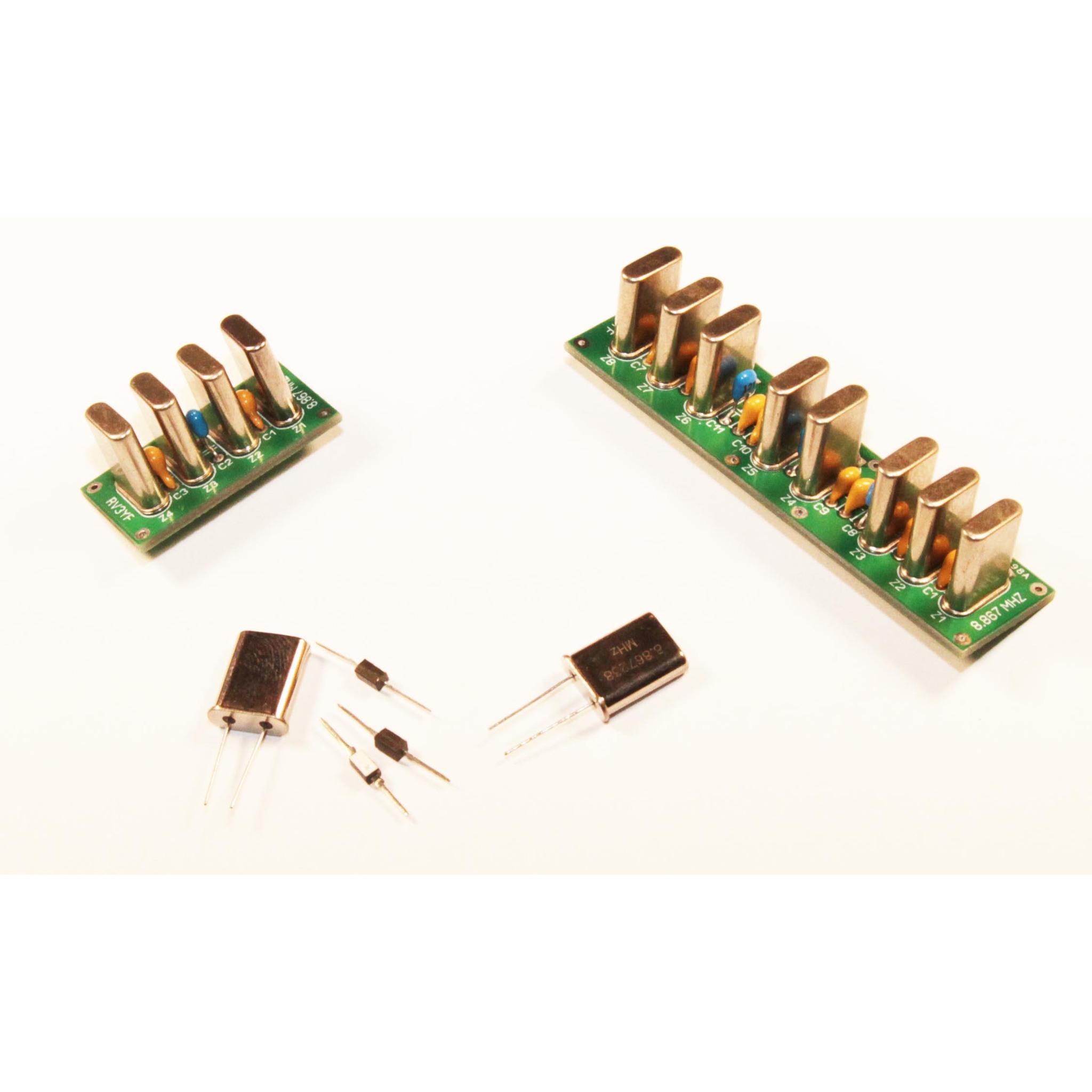

Состав набора: собранные и настроенные 8-ми кристальный и 4-х кристальные кварцевые фильтры, Два опорных кварца на 8.867 МГц, документация, индивидуальный паспорт с номером фильтров и измеренными значениями АЧХ (указаны частоты нижнего, верхнего скатов, средняя частота, и полоса фильтров).
Для изготовления лестничных кварцевых фильтров используются одинаковые кварцевые резонаторы 8,867238 МГц от телевизионных PAL/SECAM приставок. Как показали измерения, кварцы имеют высокую добротность, резонансный промежуток составляет около 12-15КГц.
Изготовленные кварцевые фильтры из таких резонаторов имеют следующие параметры:
• Коэффициент прямоугольности по уровням 6 и 60 дБ ~ 1.6
• Затухание за полосой пропускания более 80 дБ
• Неравномерность в полосе пропускания – 1.5-2.0дБ
• Полоса пропускания по уровню 6 дБ – 2.4 +- 0,15 КГц
• Входное и выходное сопротивление - 270 +- 10 Ом

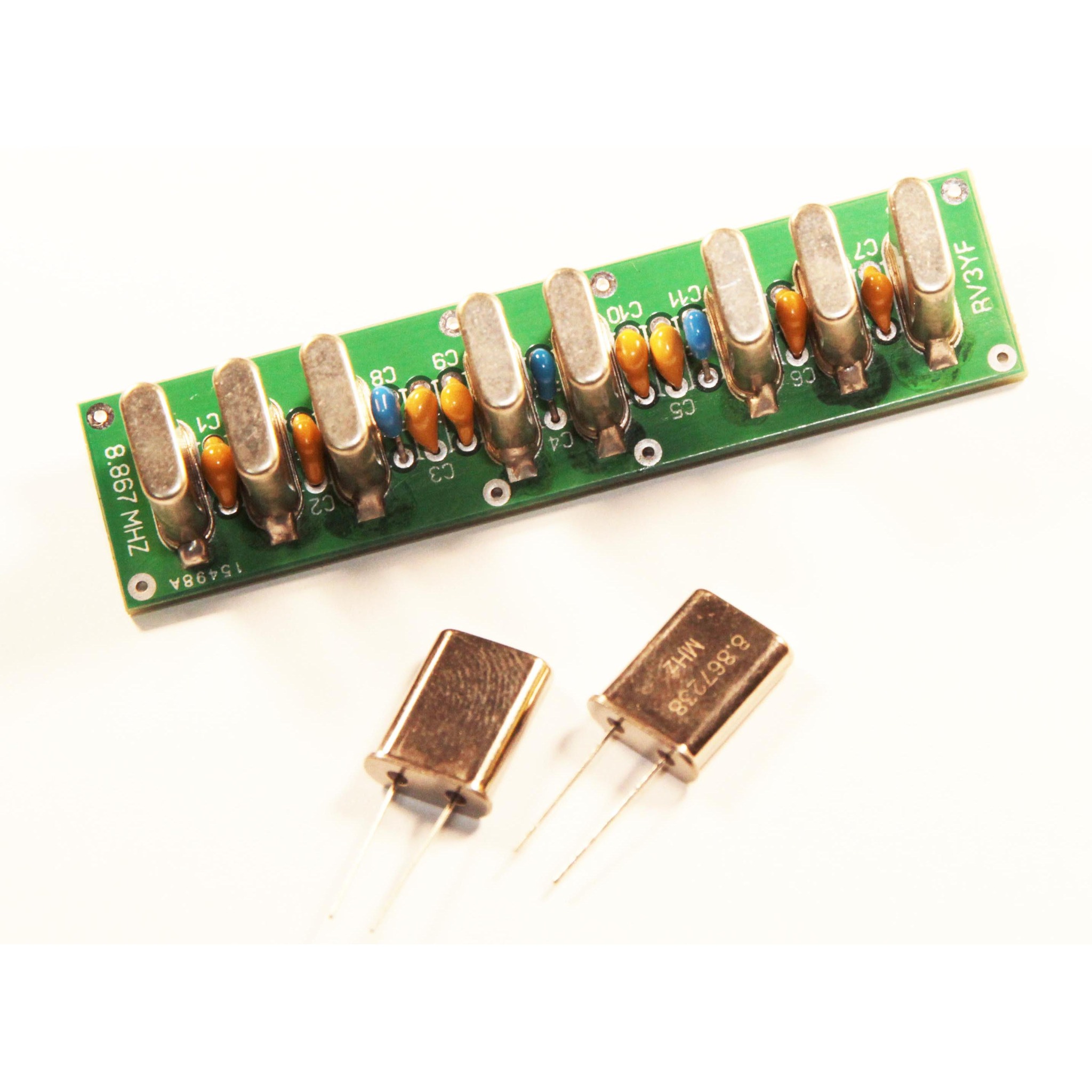

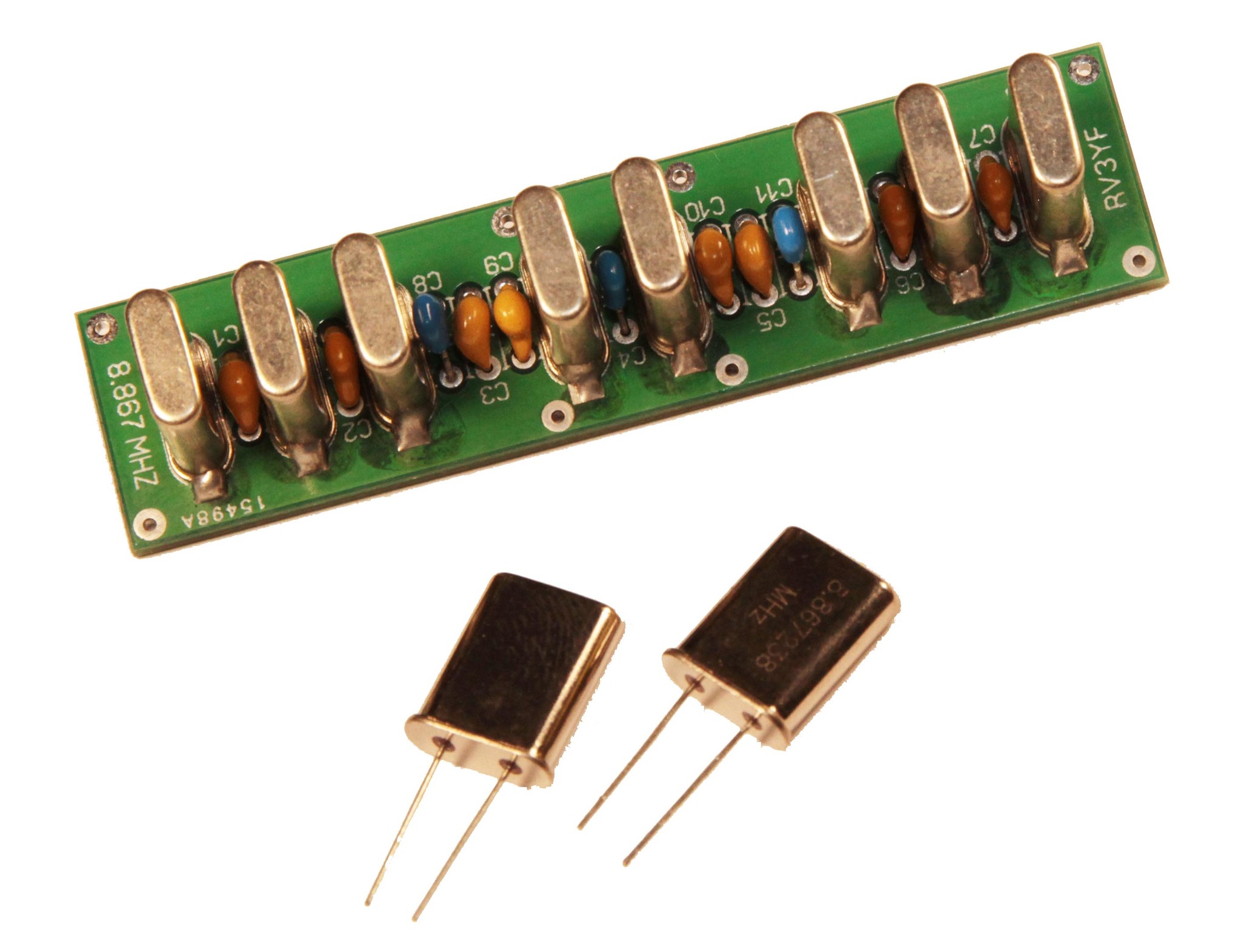

Восьмикристальный кварцевый фильтр «Десна». Собран, настроен. Кварцевый фильтр на частоту 8,865 МГц. Фильтр собран на печатной плате 72х17 мм.

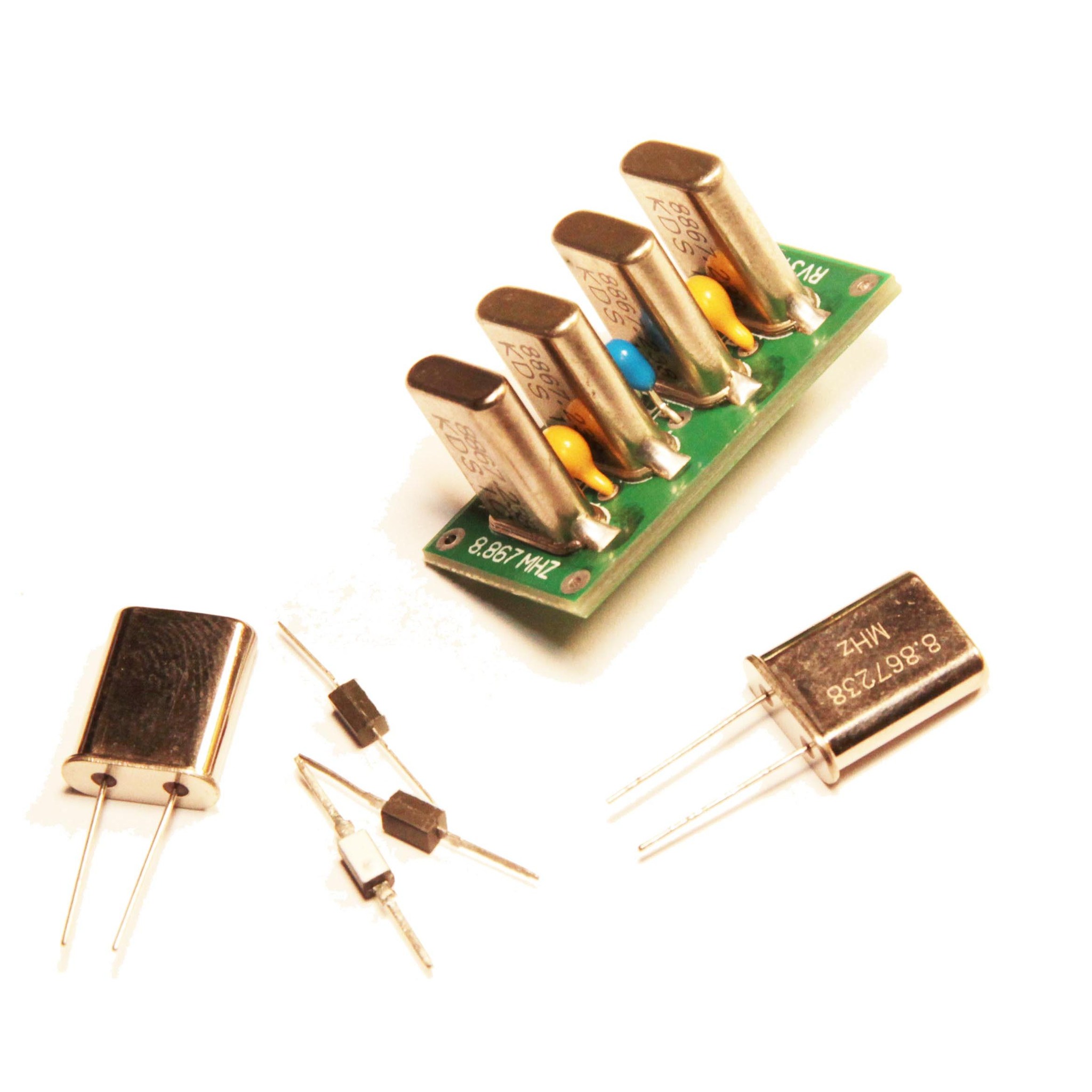

Четырехкристальный кварцевый фильтр «Десна». Собран, настроен. Изготавливается на частоту основного восьмикристального кварцевого фильтра. Есть возможность использовать фильтр в качестве подчисточного с изменением полосы пропускания от 2,7 до 0,7 кГц (см. схему включения). Фильтр собран на печатной плате 32х17 мм.
