Корпус КВ трансивера "Дружба-М".

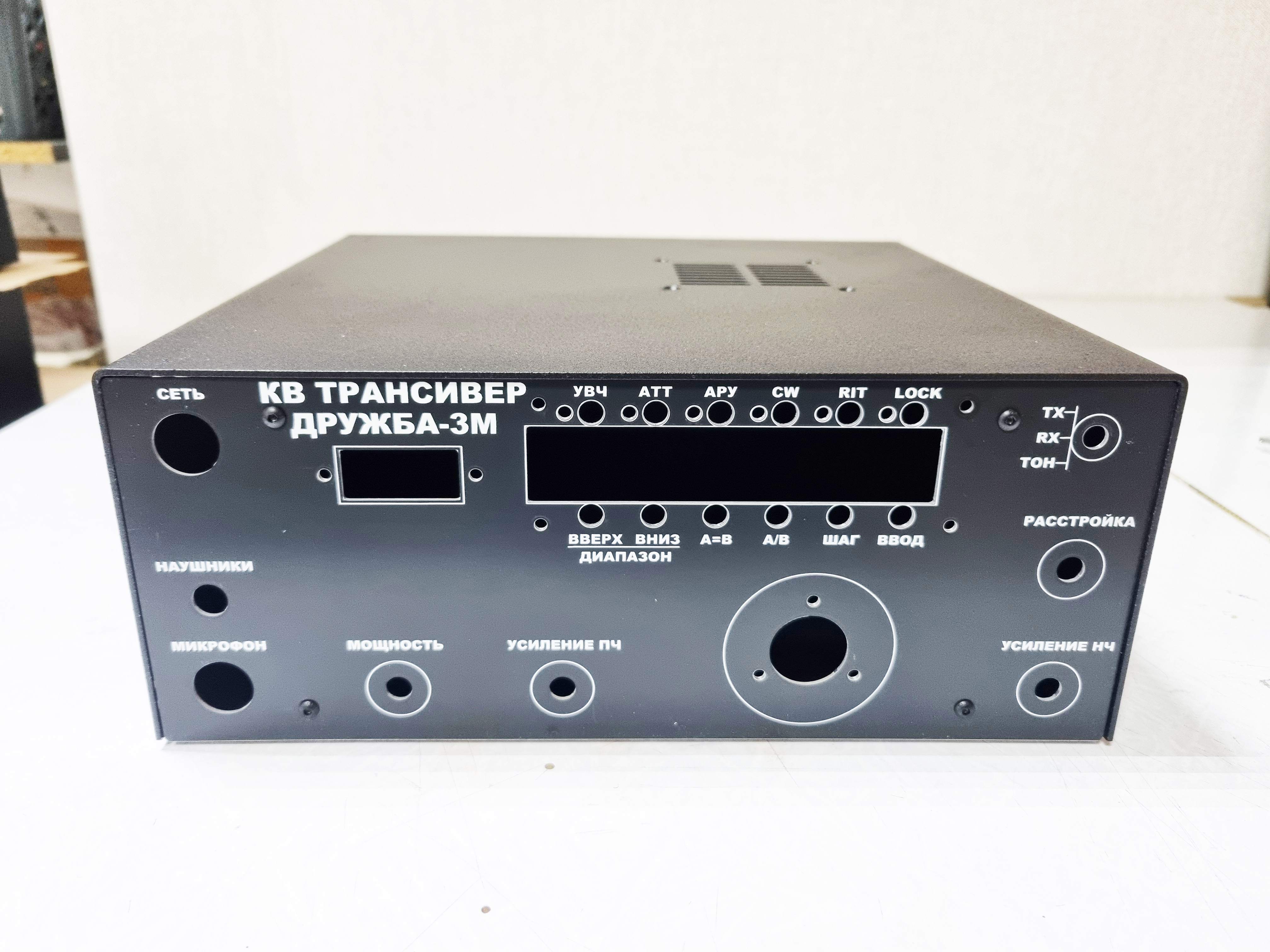

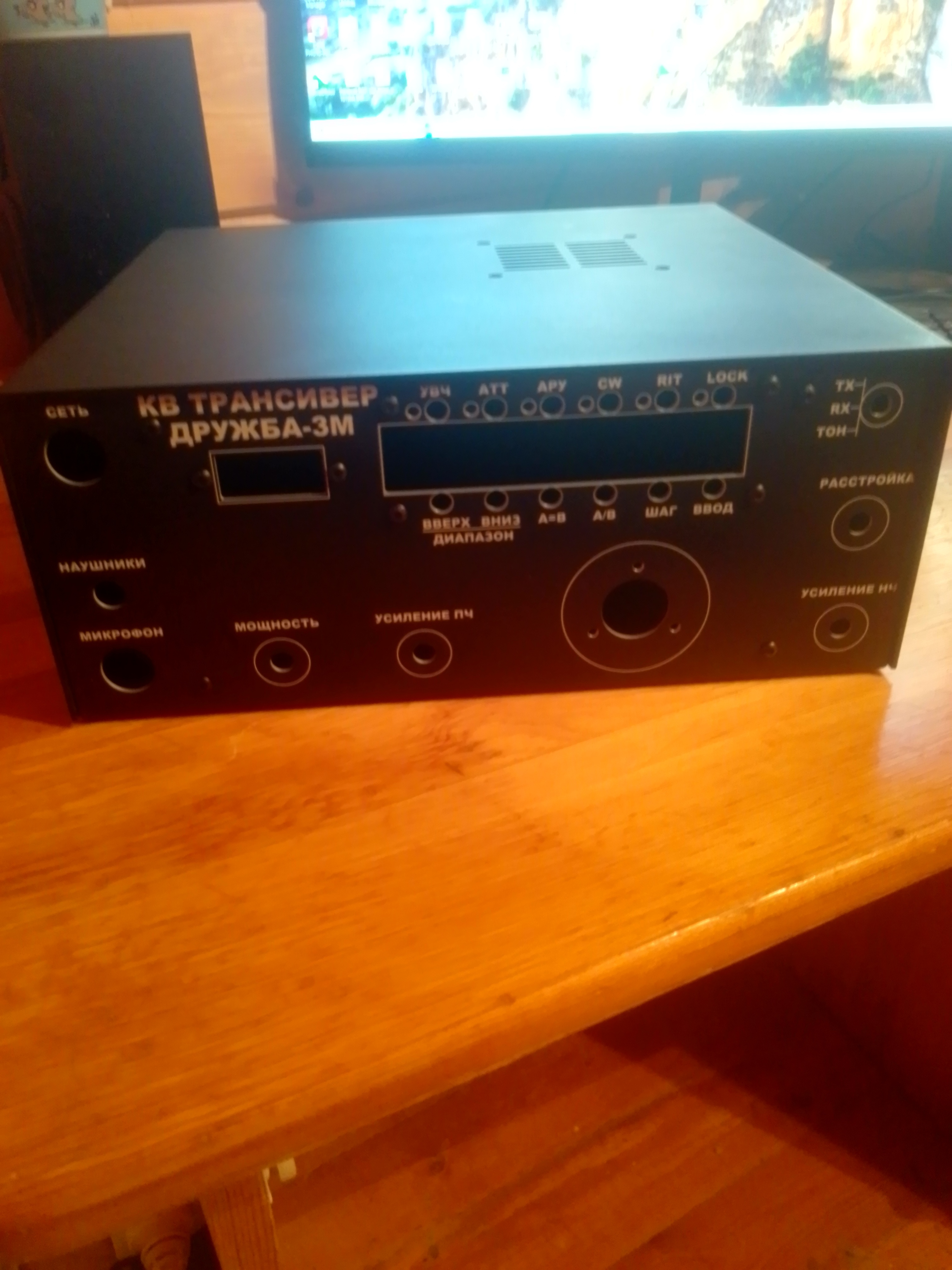

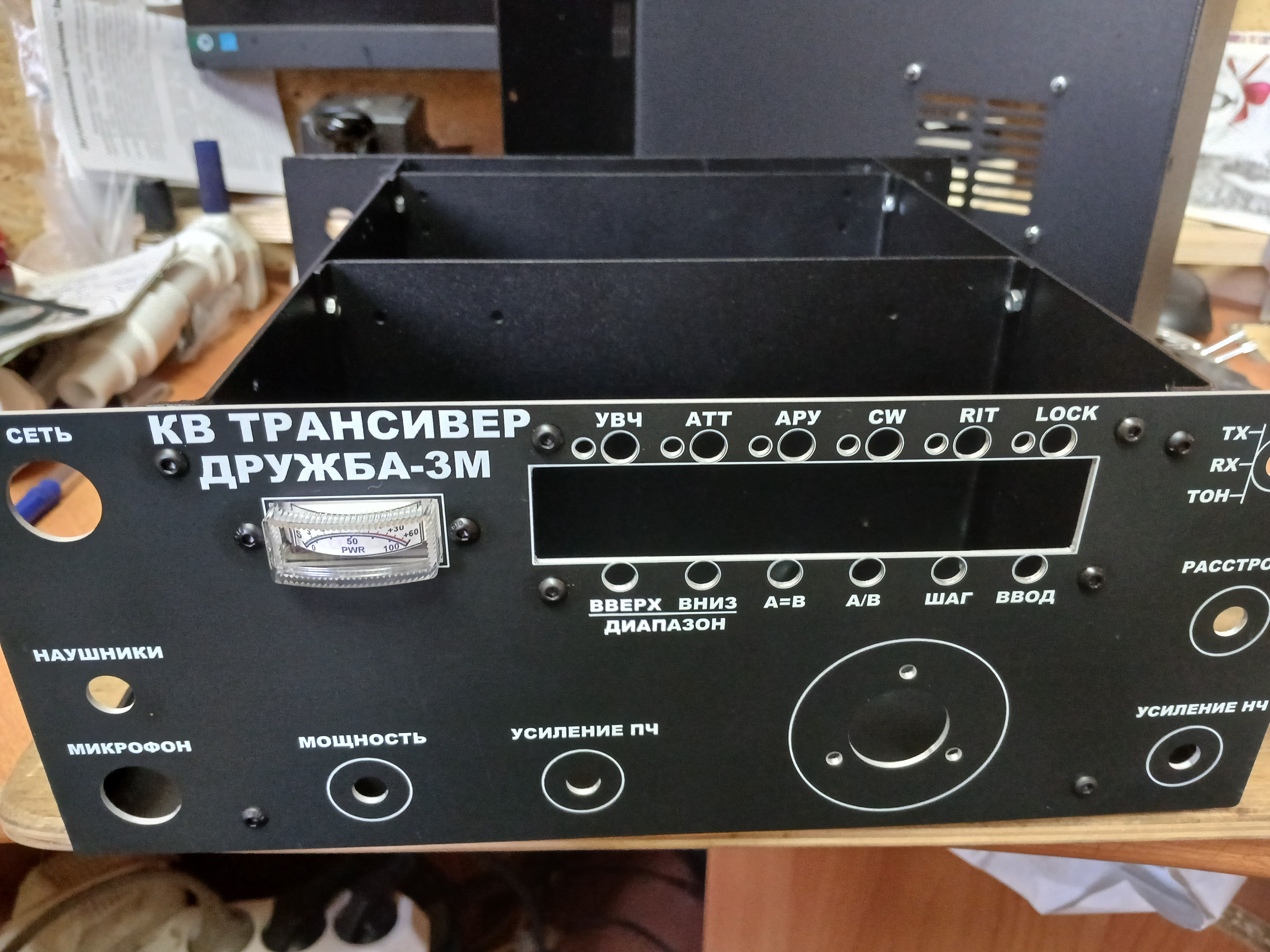

Трансивер "Дружба-М" представляет собой конструктор из шасси, перегородок и лицевой панели и верхней крышки. Корпус "Дружба-М" - универсальный в плане расположения ВЧ блоков, синтезатора, основной платы, - поэтому может использоваться в других радиолюбительских конструкциях.

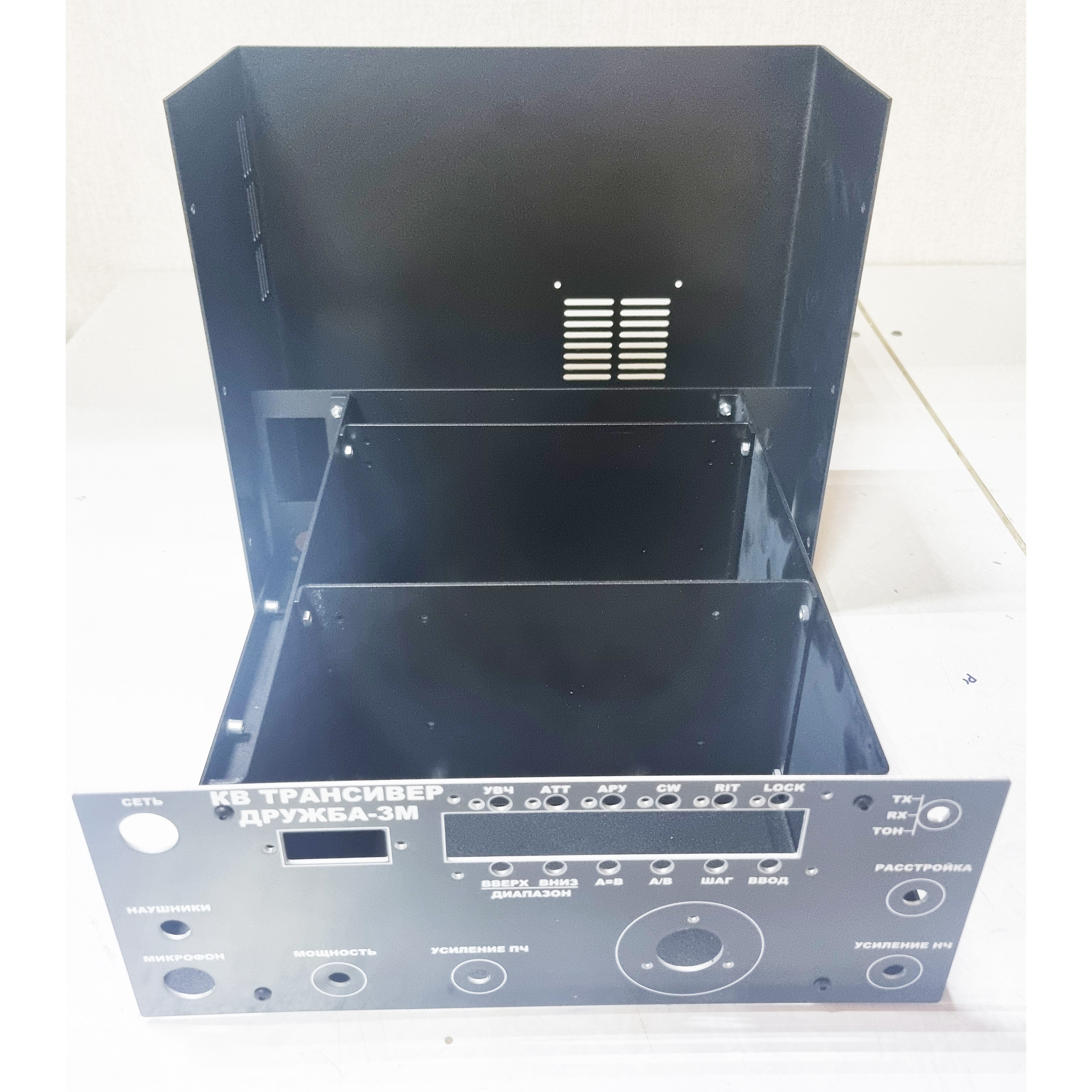

Корпус поставляется в разобранном виде + выбранной при заказе лицевой панелью.
В комплект поставки входит:
- Шасси
- Внутренние перегородки (4шт.)
- Задняя панель корпуса

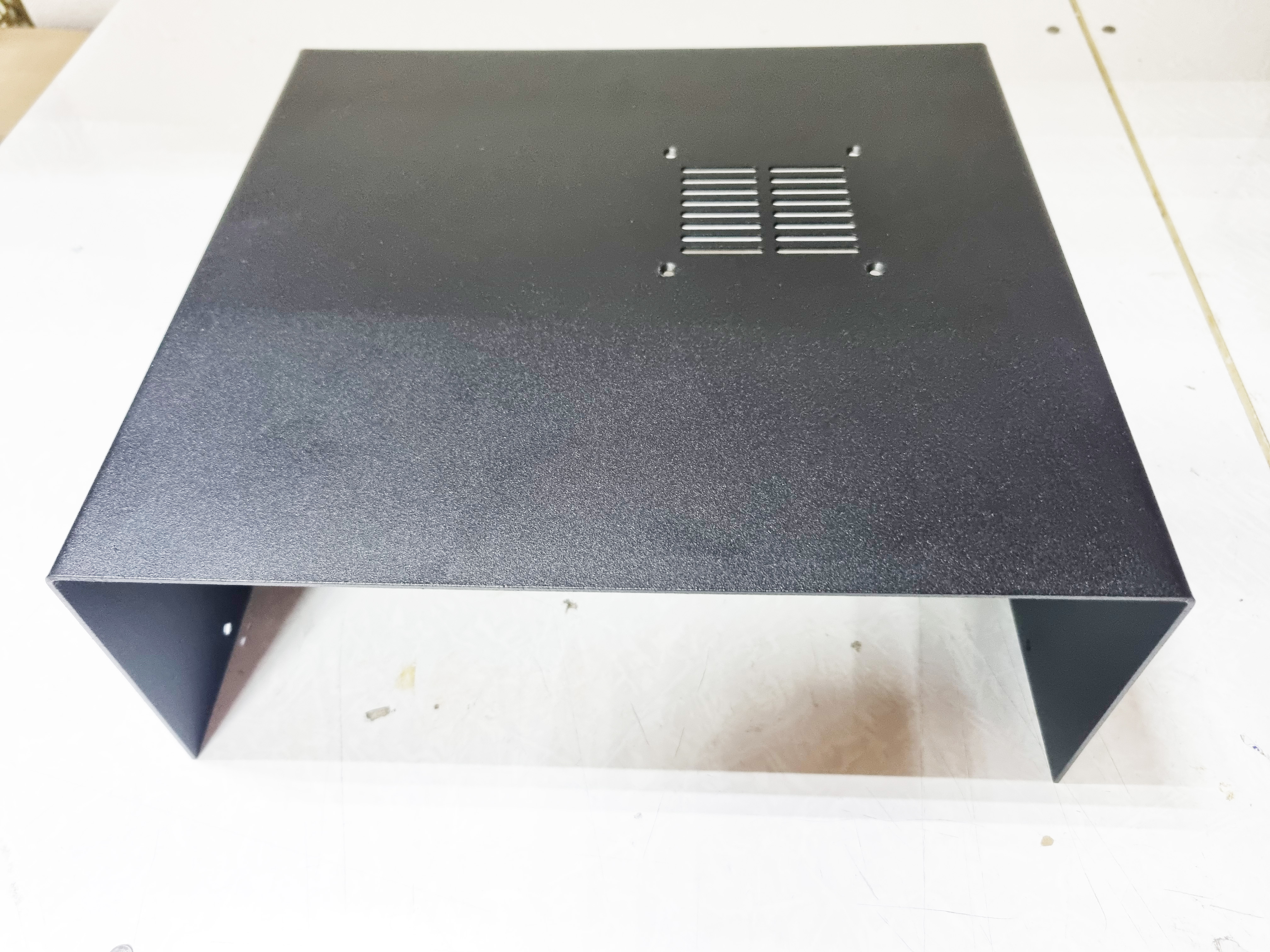

- Крышка корпуса
- Фронтальная панель
- Винты и гайки М3 для крепления перегородок между собой
- Винты М4 для крепления крышки корпуса.
Что не входит в комплект:
Винты для крепления печатных плат, стойки, разъемы, верньеры, энкодеры, ручки управления, синтезаторы, печатные платы трансивера В КОМПЛЕКТ КОРПУСА НЕ ВХОДЯТ. В наборе только "железо" и винты для их крепления!
Описание

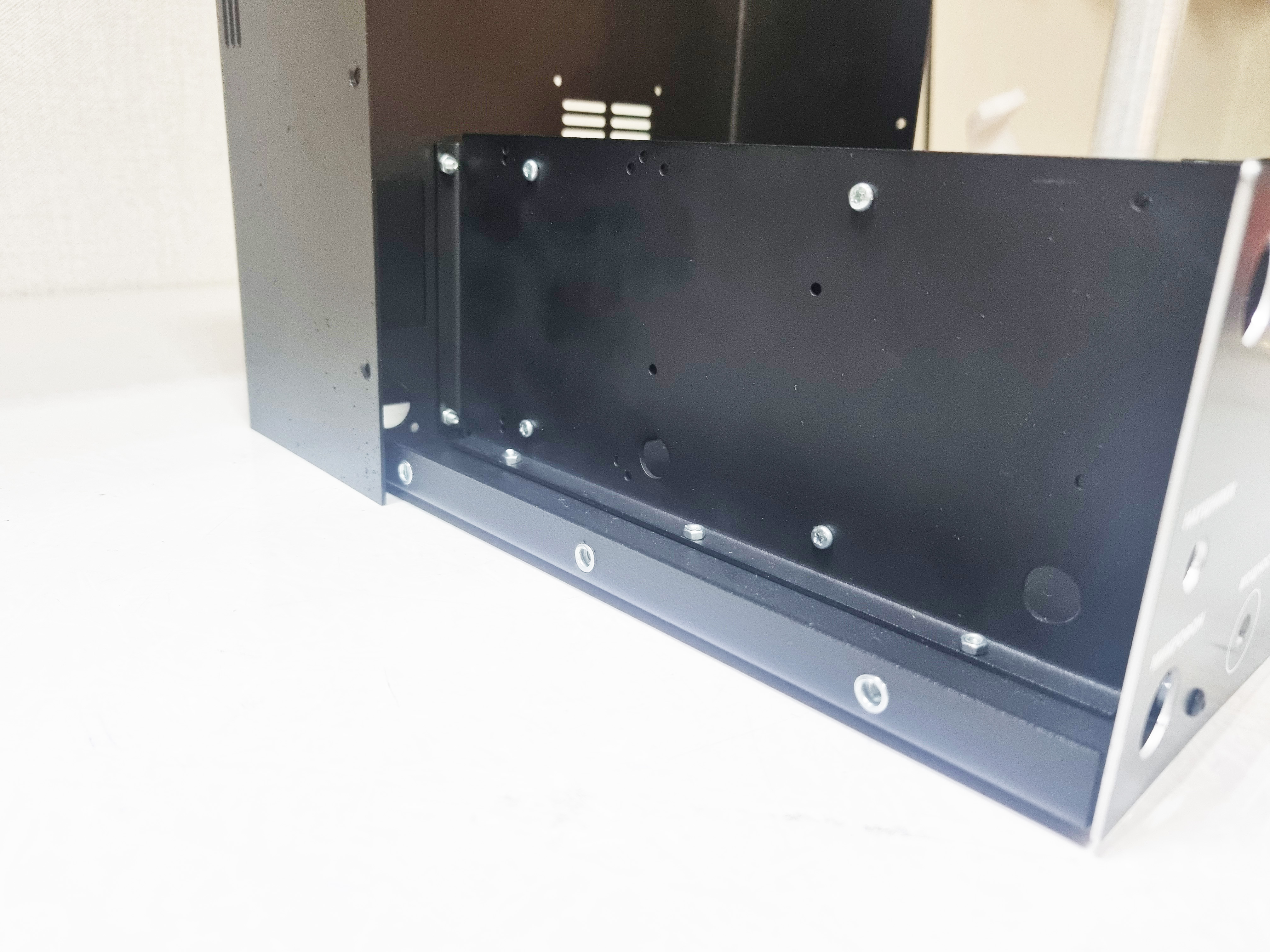

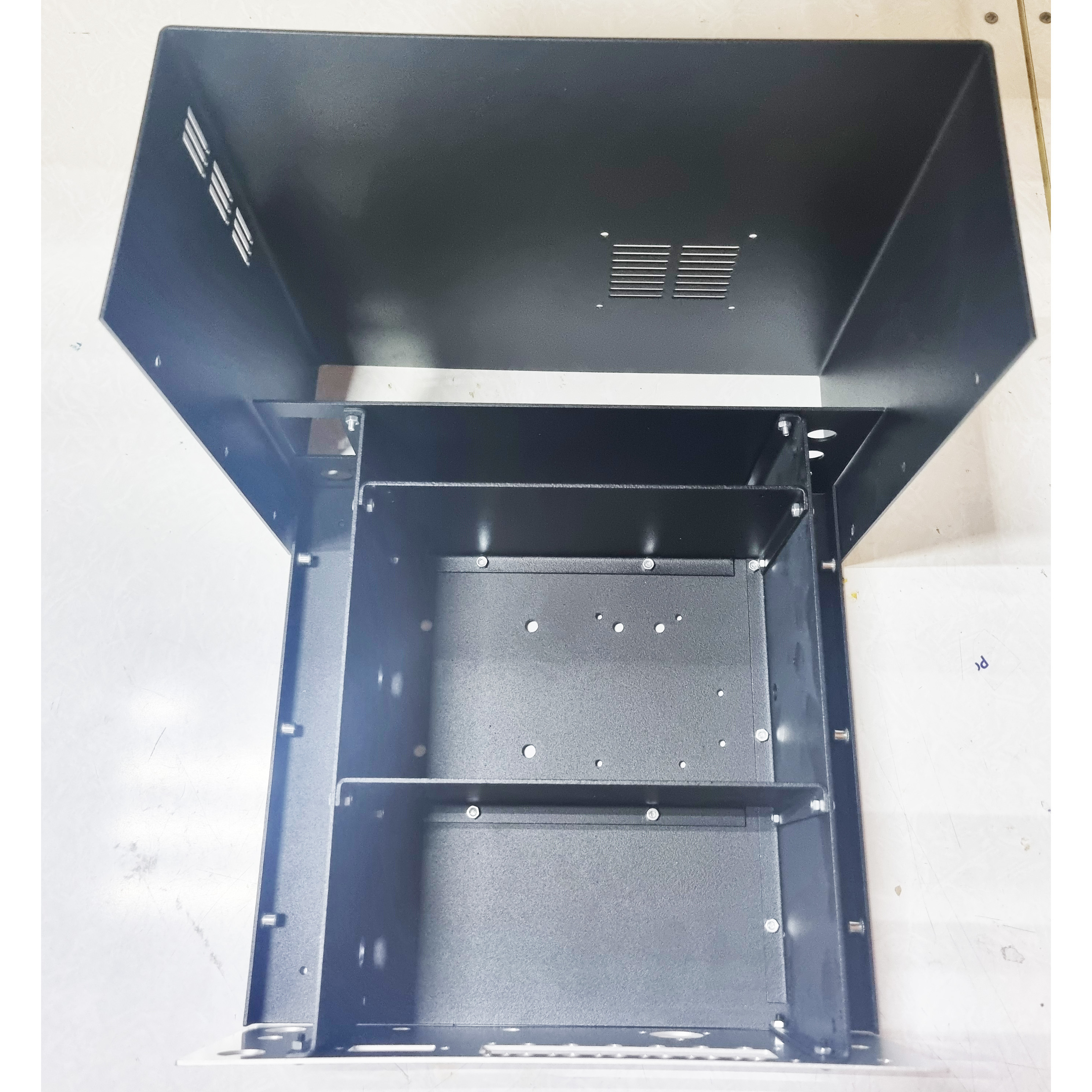

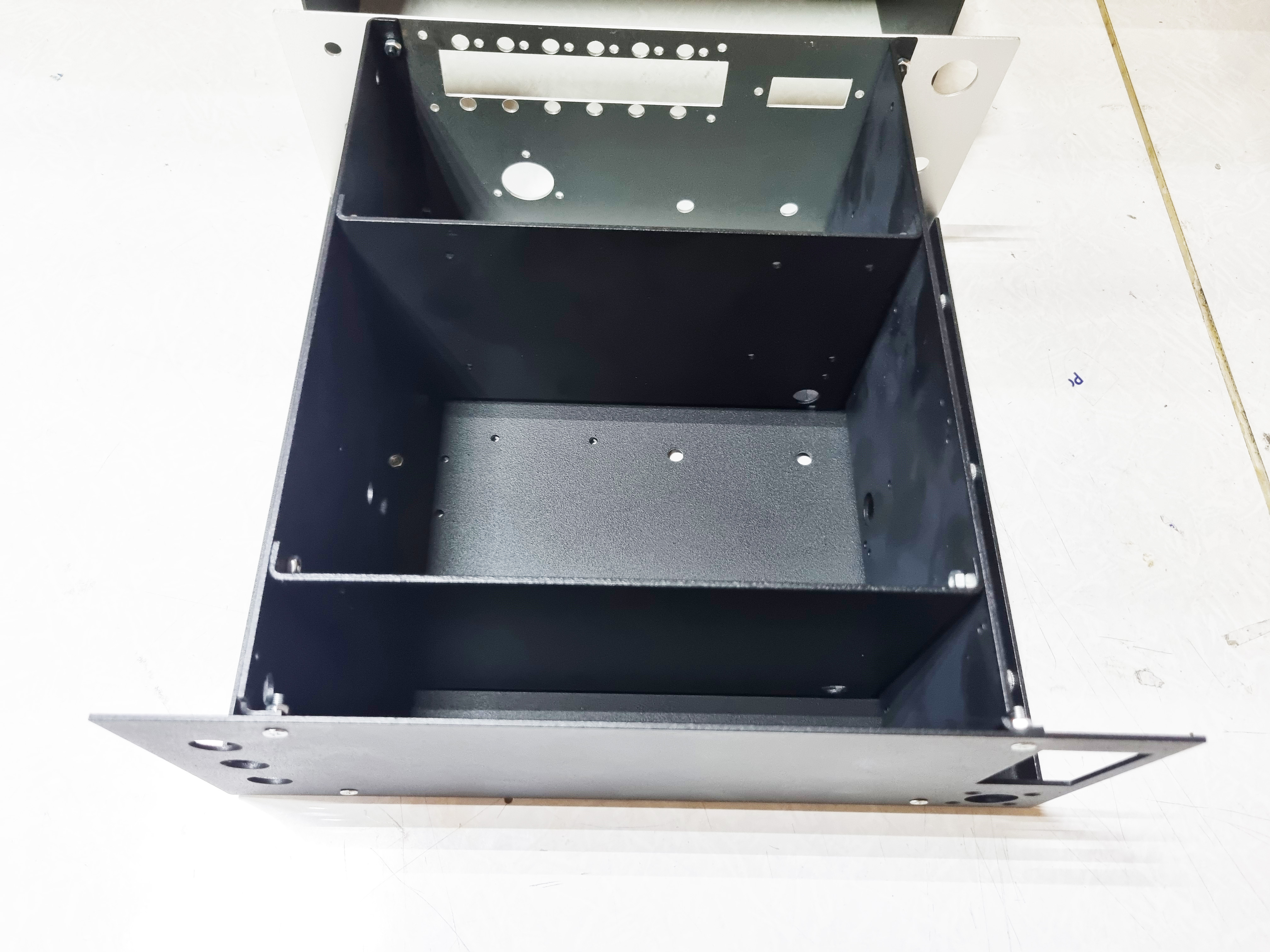

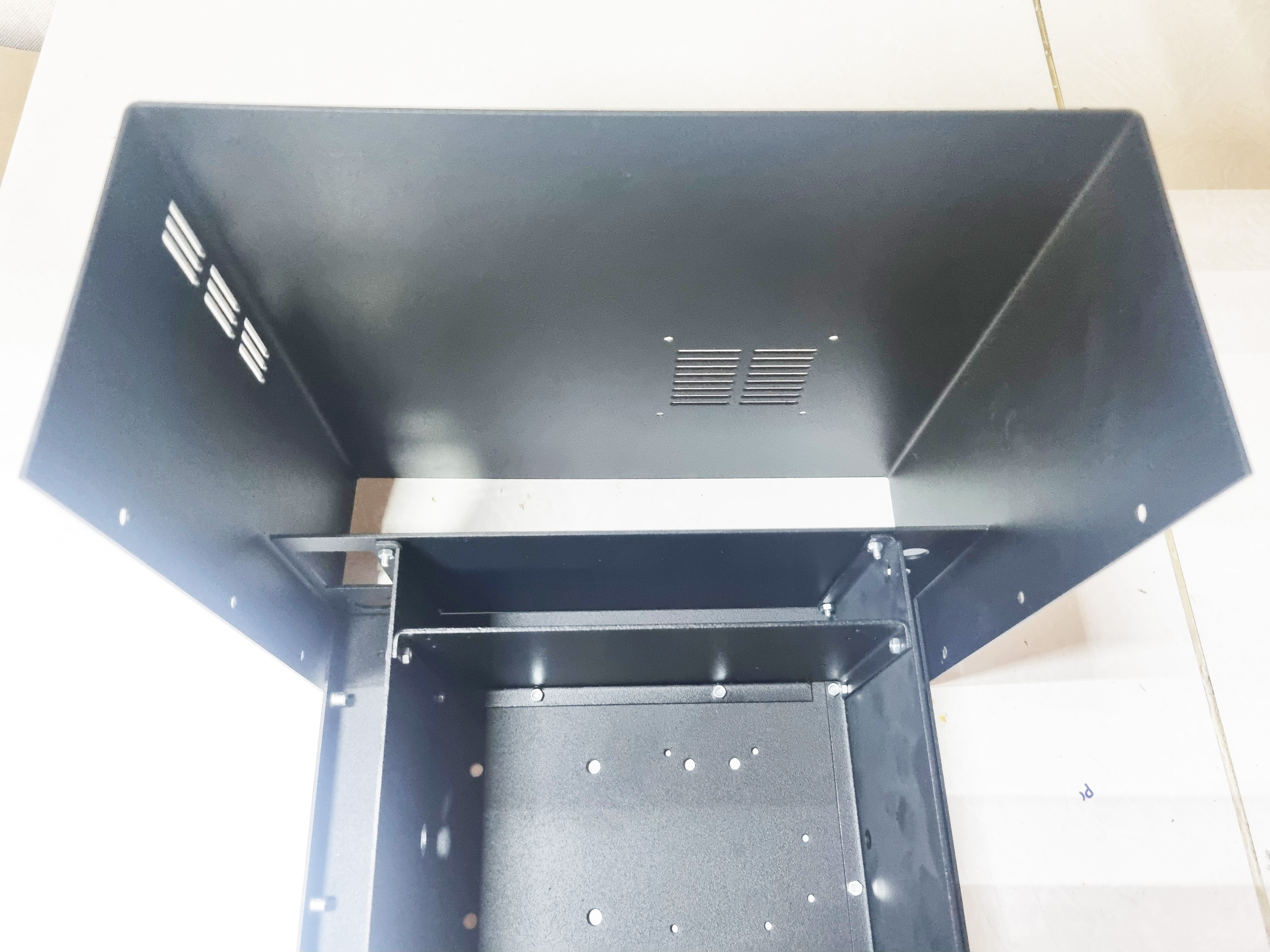

Внутри корпуса организованы четыре перегородки, которые крепятся между собой, а также к шасси. На перегородки крепятся
- Основная плата "Дружба-М" (правая перегородка)
- Диапазонные полосовые фильтры серии BPF-9 или Дружба-3М (задняя перегородка)
- Фильтры низких частот серии ФНЧ-2 или трехзвенных ФНЧ "Дружба-3М" (левая перегородка)
- Усилители мощности "Дружба", платы серии UM-IRF, UM-U-2017 и UM-U-2022 (левая перегородка)
- Дешифратор для синтезаторов частоты (на передней перегородке)
- Платы БОЧ и ГУН синтезатора частоты "Контура-116 (на передней перегородке).
- трансформатор серии ТПП278 и платы блока питания "Дружба" (в центре корпуса, крепление к шасси).

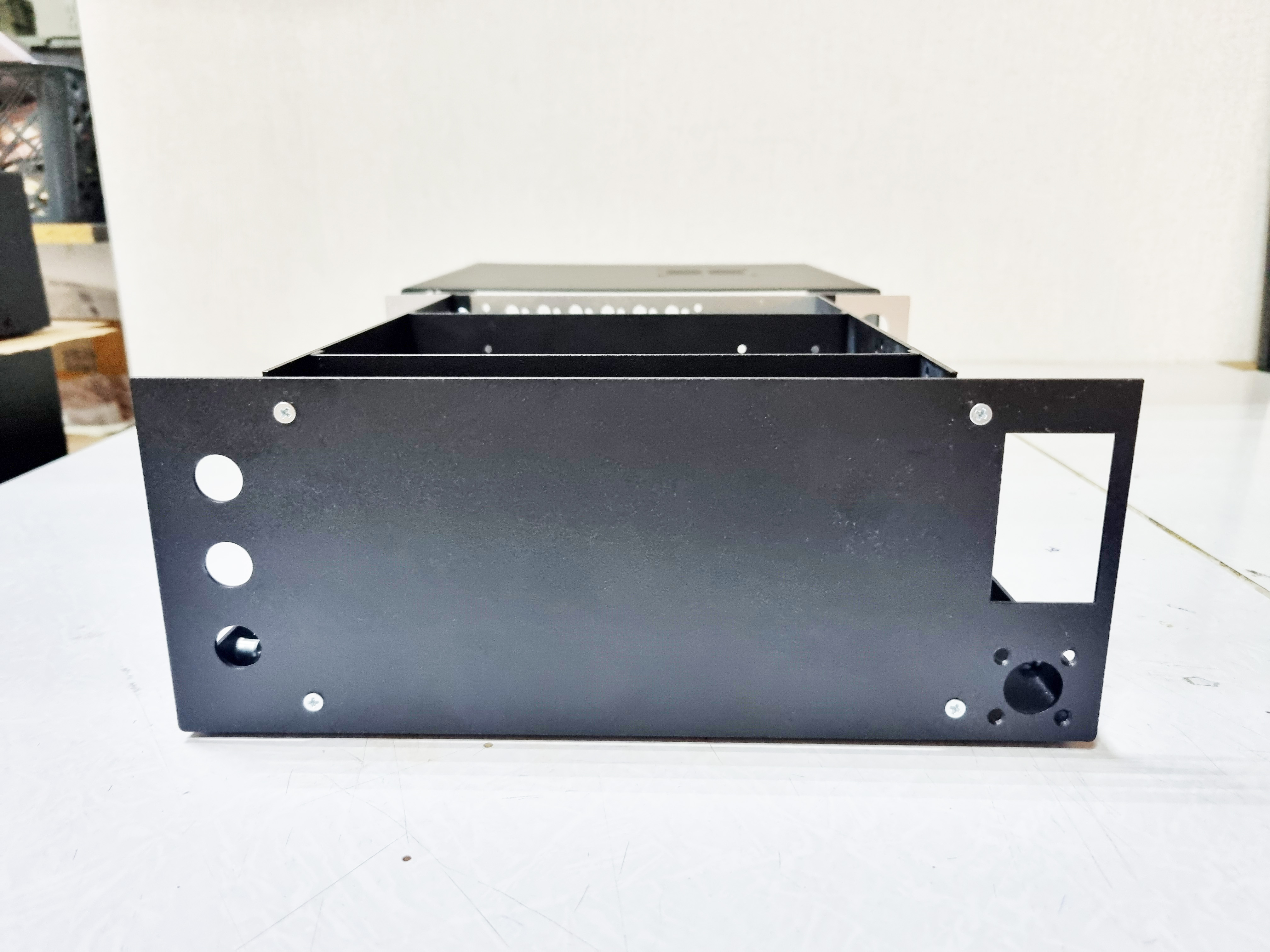

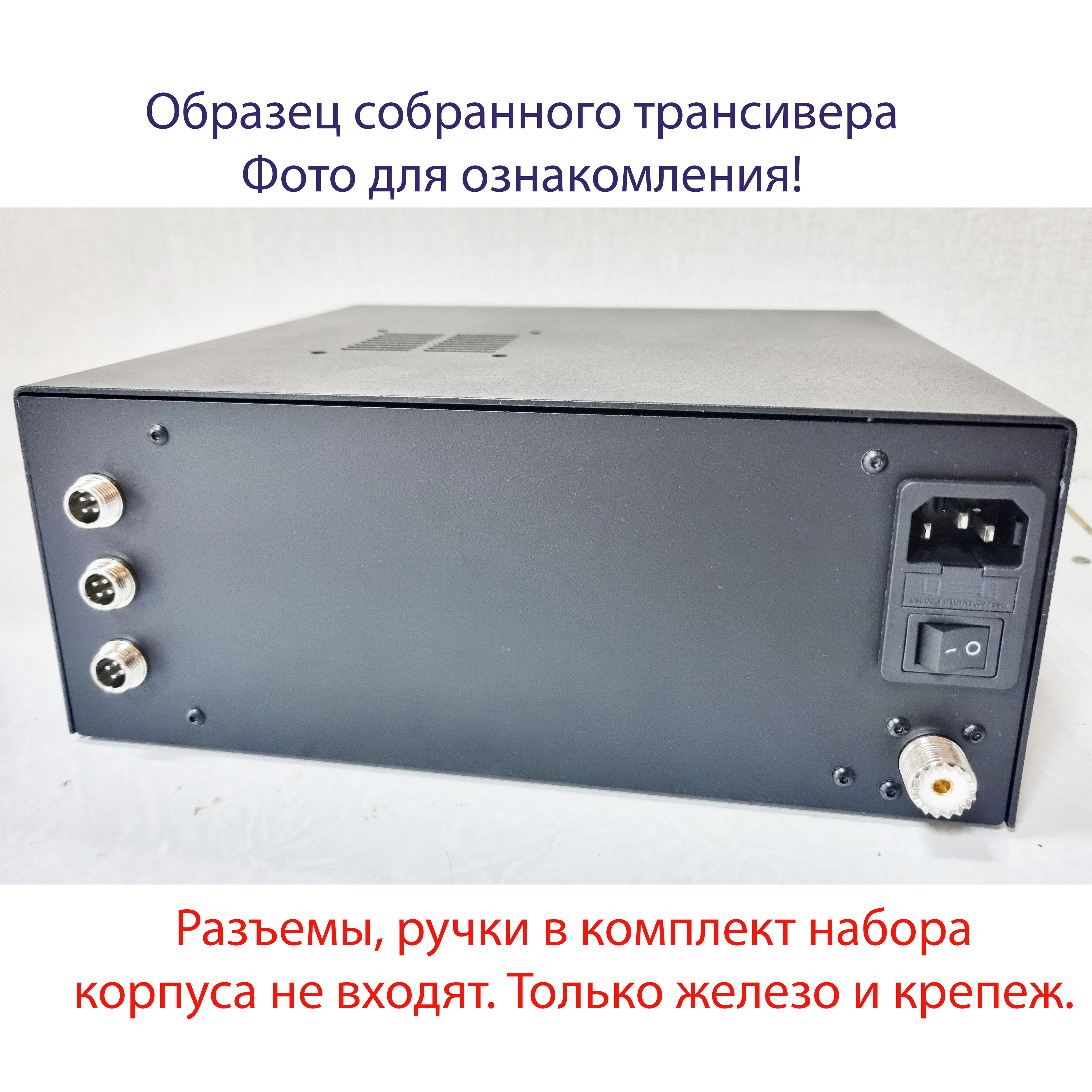

На задней стенке корпуса предусмотрено отверстие разъем для антенны типа UHF SO239, разъем по питанию с кнопкой и предохранителем с одной стороны, и три НЧ разъема (диаметр 12 мм) для подключения телеграфного ключа, педали и пр. с другой стороны.

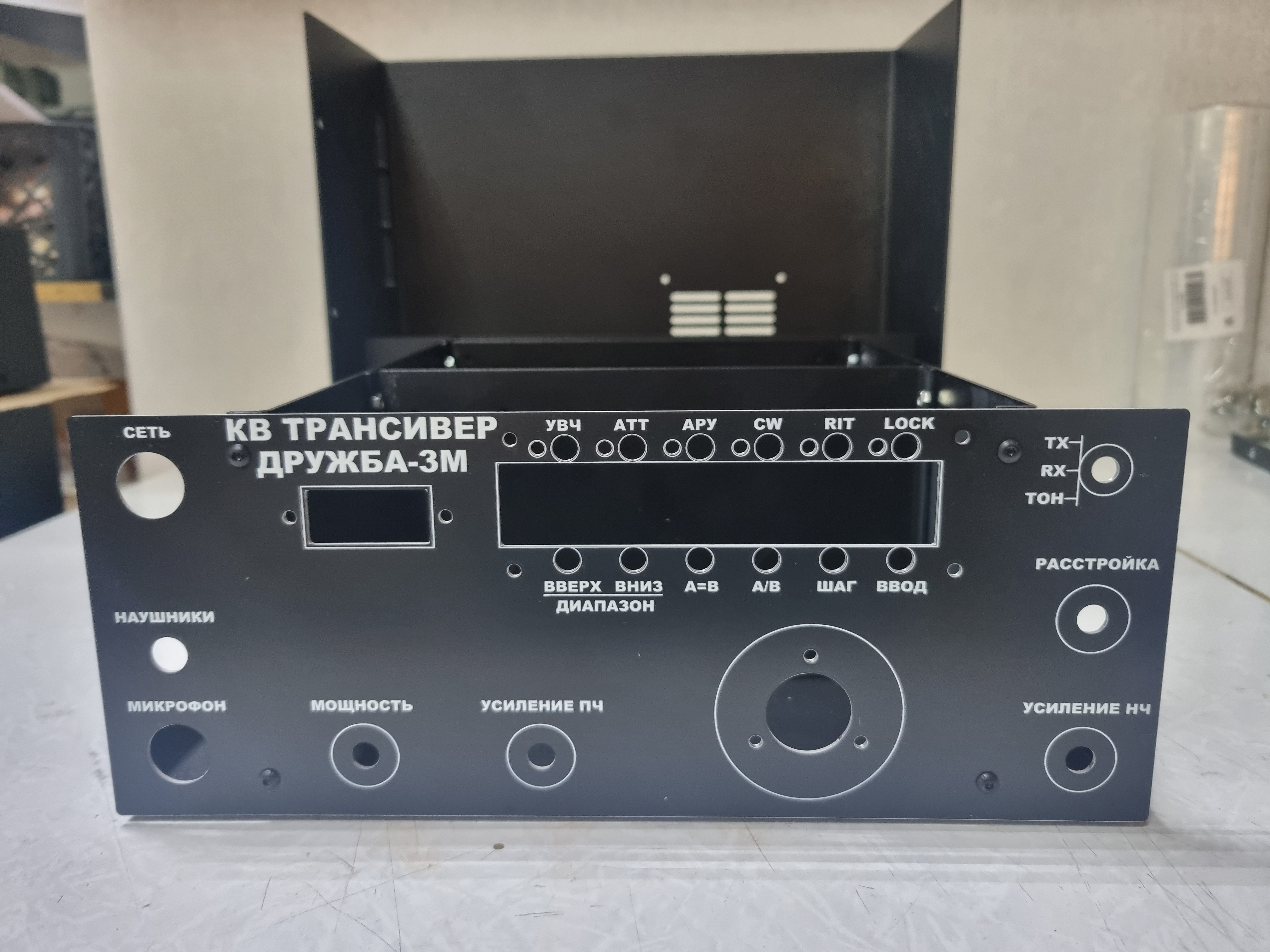

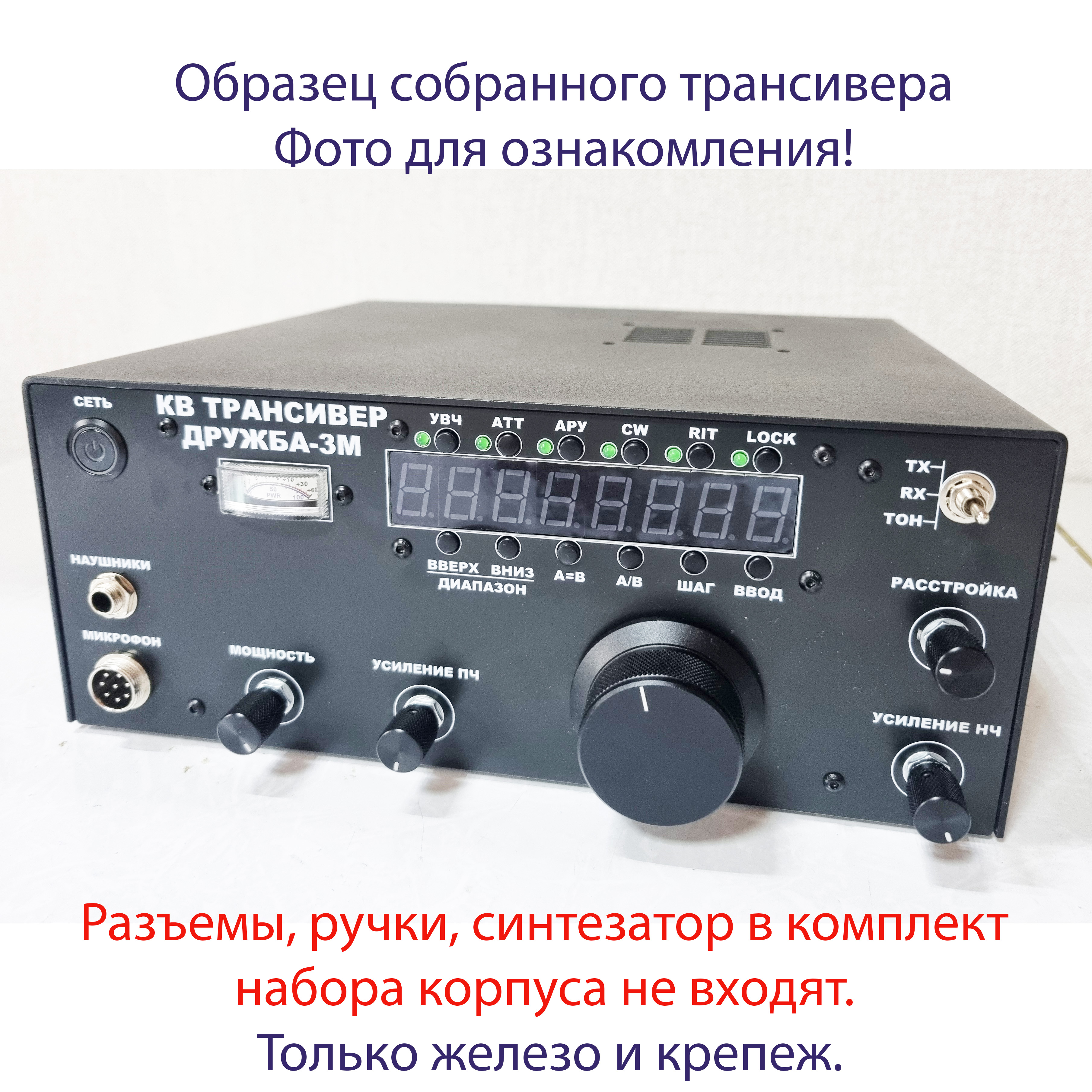

Лицевая панель для использования синтезатора частоты "Дружба" с 8-ти разрядной индикацией на 7-сегментных светодиодах. Синтезатор приобретается отдельно в нашем магазине.
Размеры корпуса:
- Ширина: 263 мм
- Глубина: 243 мм
- Высота: 105 мм
Корпус выполнен из стали 1.5мм. Все элементы корпуса качественно покрашены. Лицевые панели изготовлены из алюминия. Надписи не стираются, не отслаиваются! Сделано в заводских условиях!
Крепление перегородок между собой осуществляется винтами М3. Крышка корпуса крепится к шасси винтами М4.
Вес собранного корпуса без плат и органов управления около 4,5 кг.
