Фильтр Нижних Частот ФНЧ-3.1

СКАЧАТЬ ДОКУМЕНТАЦИЮ

В корзину Предзаказ

НАБОР ДЛЯ САМОСТОЯТЕЛЬНОЙ СБОРКИ!



Для подавления нежелательных излучений на частотах гармоник требуется подключение

фильтра нижних частот (LPF) после усилителя мощности. Данный ФНЧ создан на основе технического описания, разработанного Ed Wetherhold (W3NQN).



В схеме используются четыре конденсатора и три дросселя, намотанные на тороидальных

сердечниках Amidon. Схема имеет 50-омное входное и выходное сопротивление. На небольшой печатной плате размещены 4-пиновые контактные разъемы для подключения входа и выхода. Конструкция разработана для универсального использования в любых типах QRP передатчиков.



Принципиальную схему и намоточные данные по фильтрам нижних частот можно скачать в карточке товара

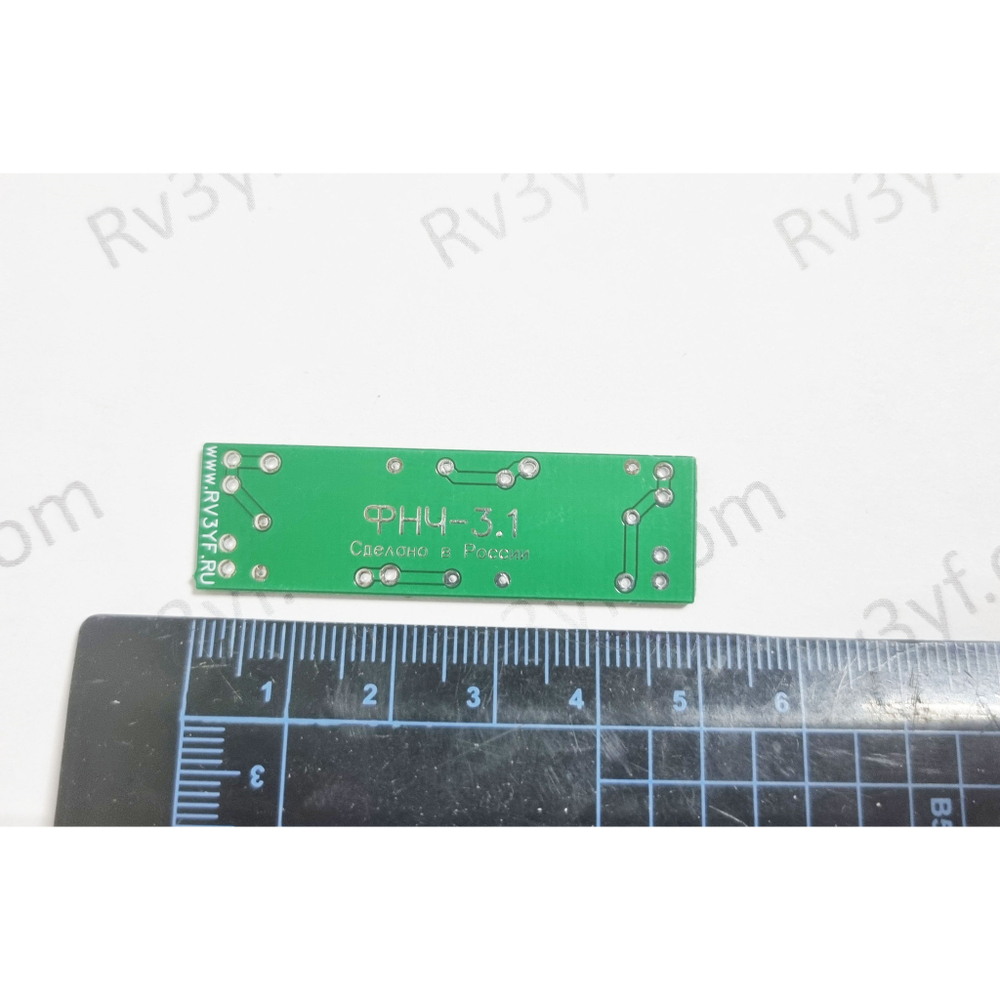

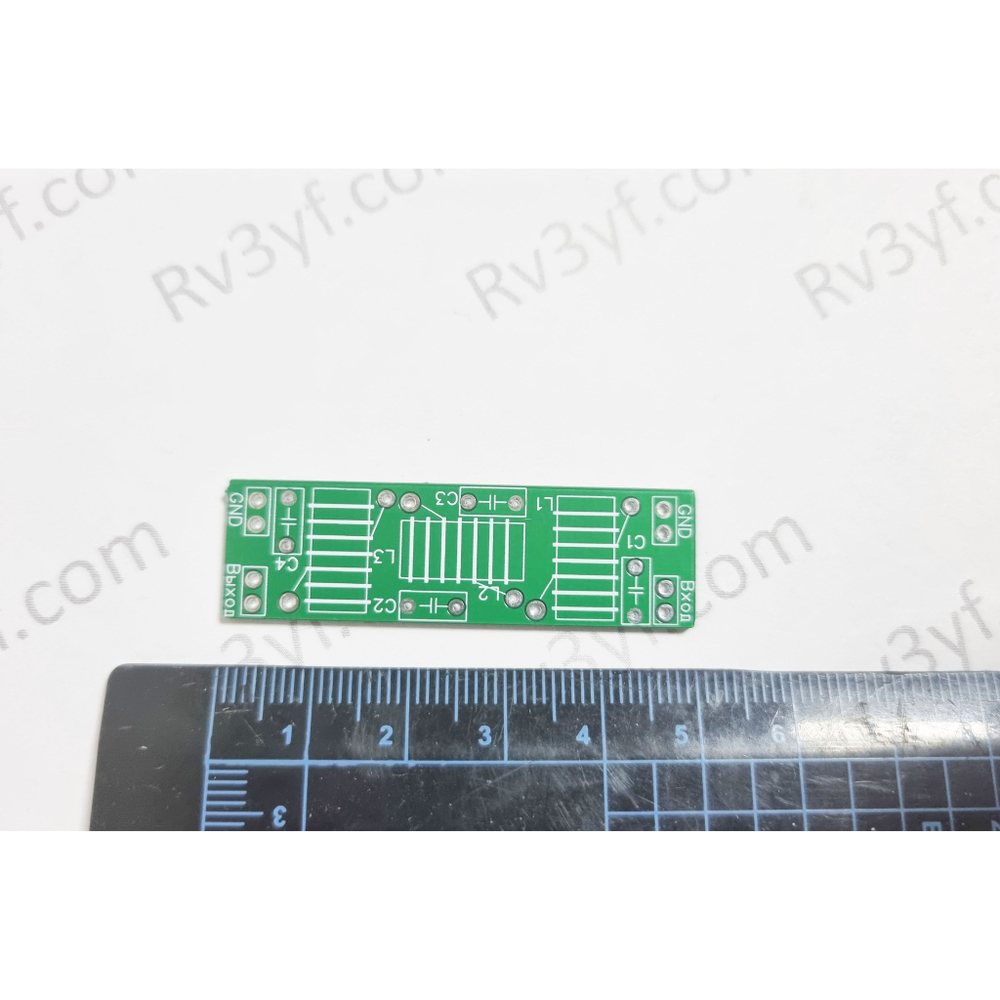

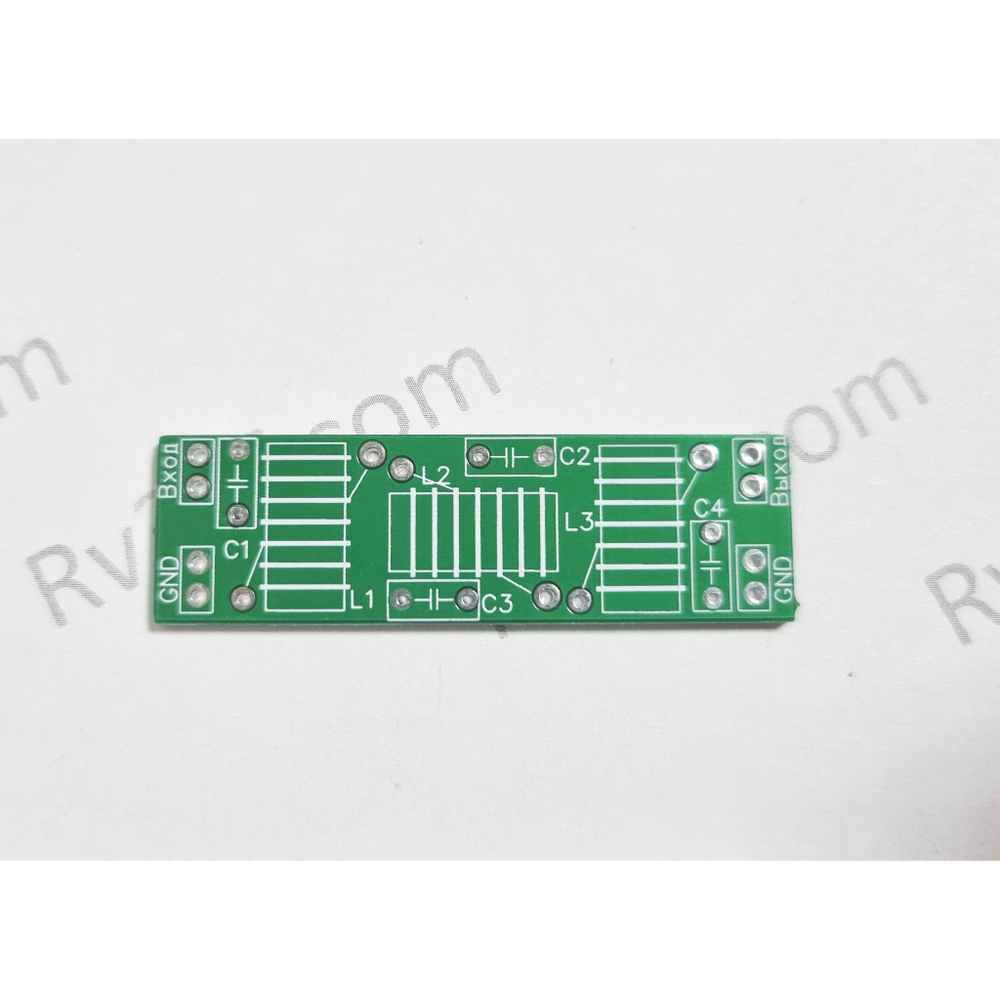

Размер печатной платы 50х15мм



На выбор предлагаем фильтры на следующие диапазоны: 160м, 80м, 60м, 40м, 30м, 20м, 17м, 15м, 12м, 10м и 6м.

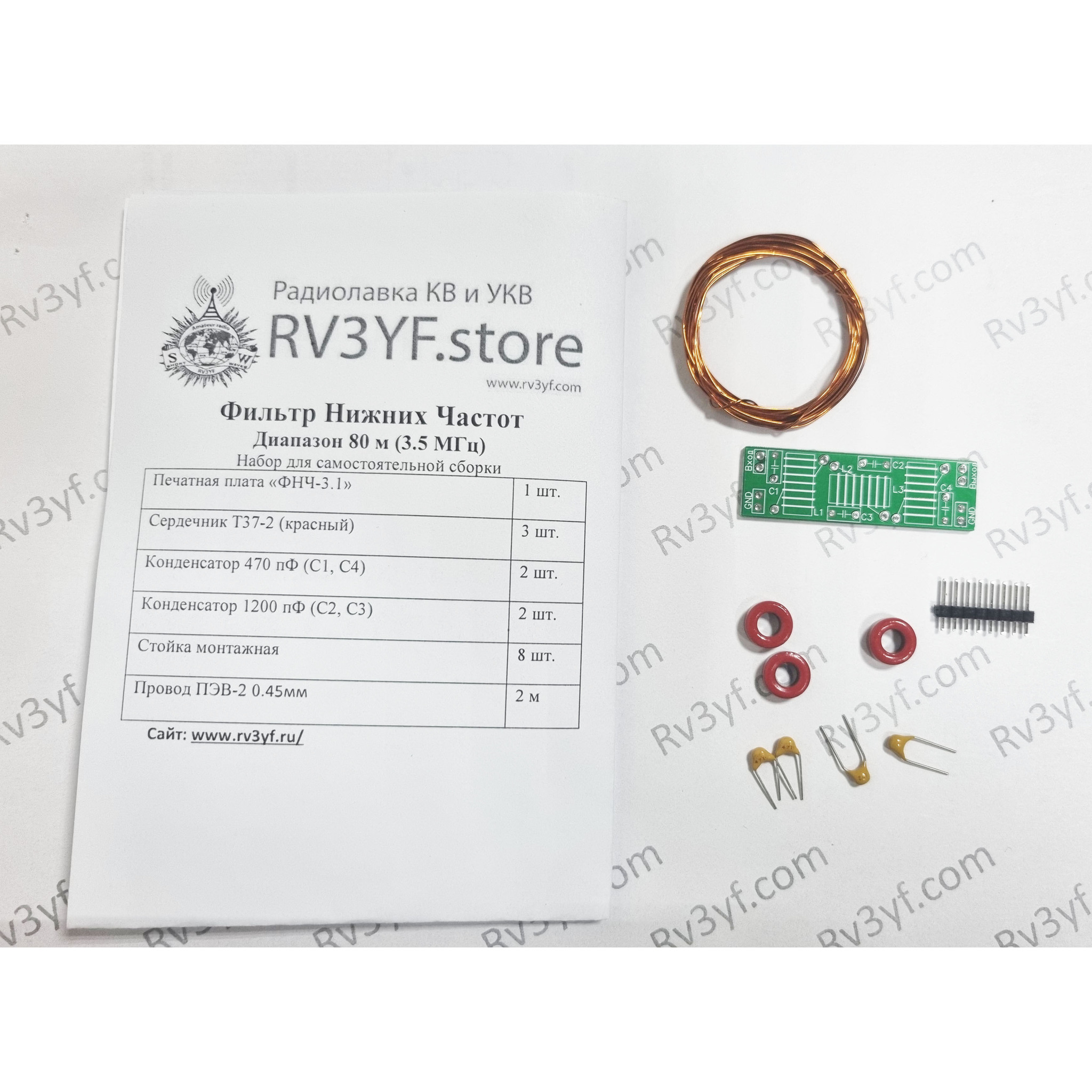

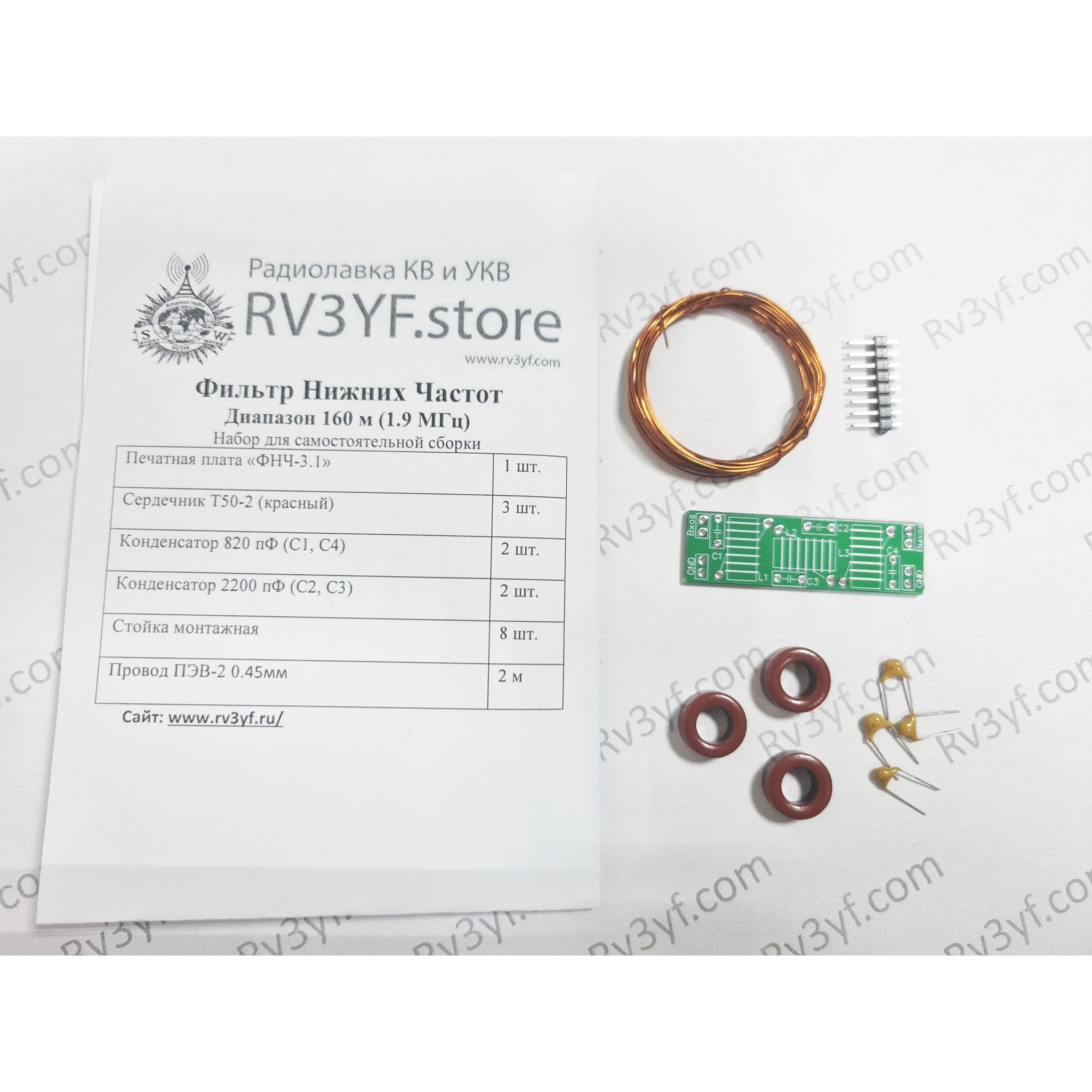

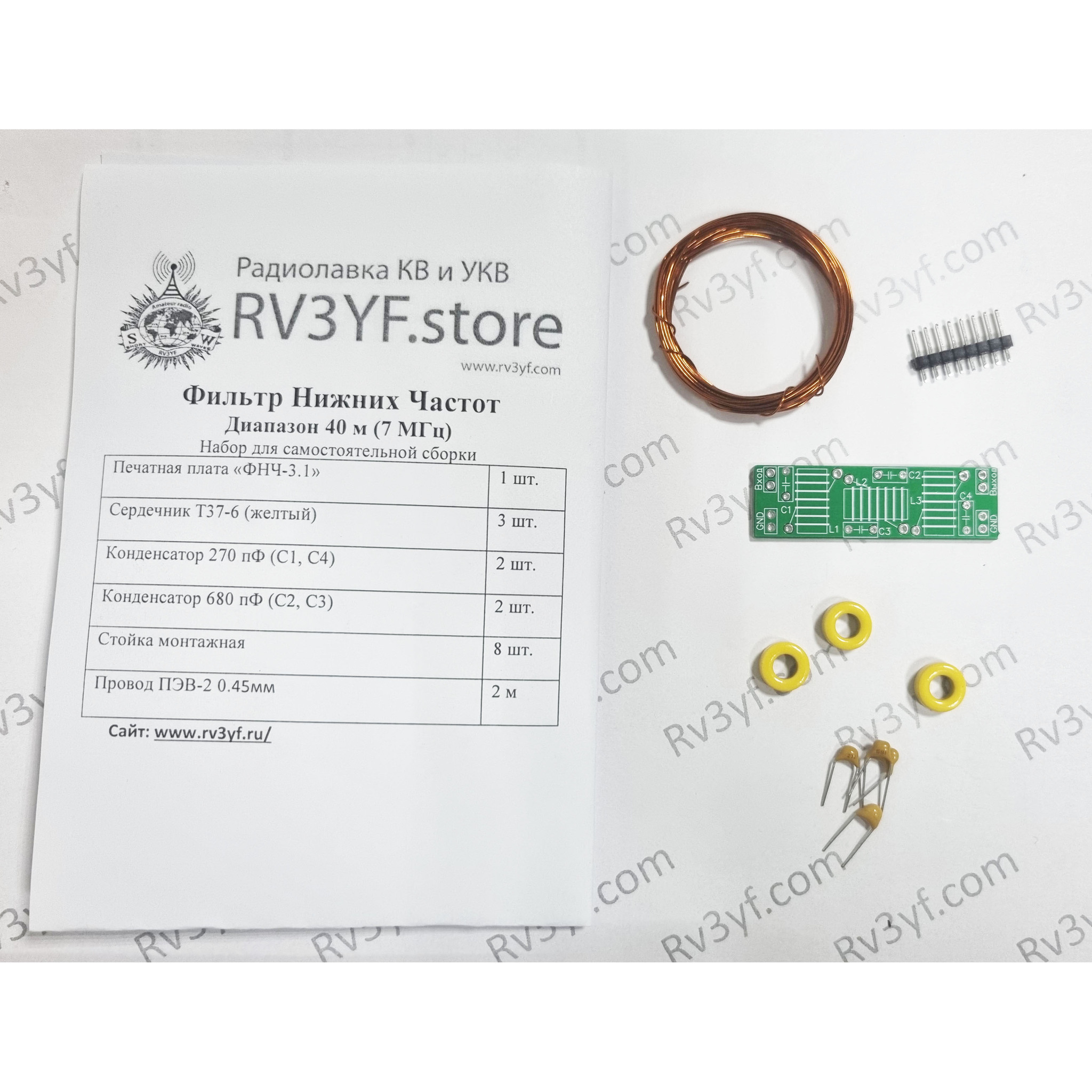

В набор фильтра входит: Печатная плата, 3 сердечника (тип сердечника зависит от диапазона), 4 конденсатора, провод ПЭТВ-2 и монтажная стойка.
