Набор для сборки Диапазонных полосовых фильтров трансивера Волк KT100S.
Распродажа остатков после сборки трансиверов. Продажа по себестоимости.

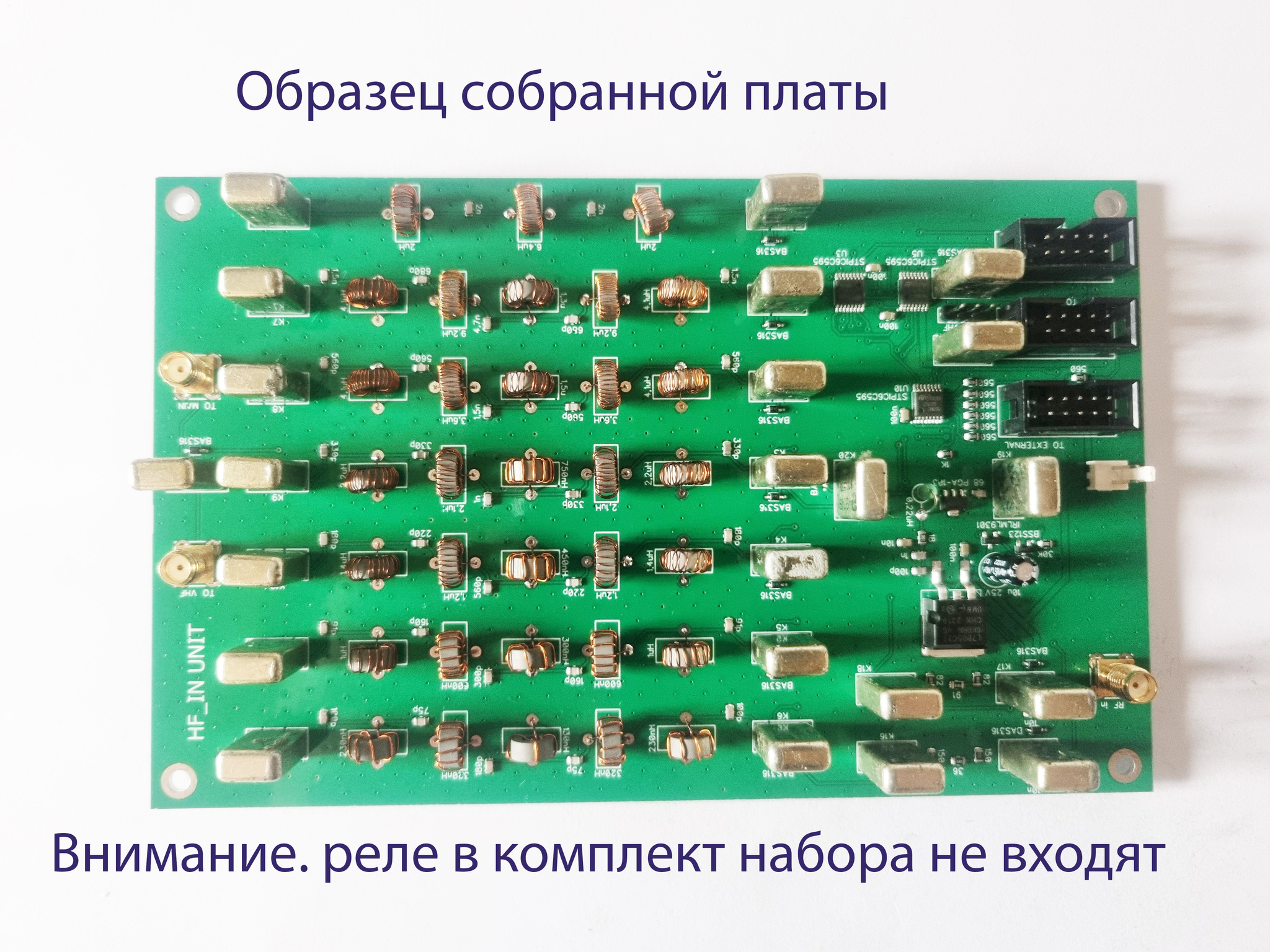

На плате установлено:

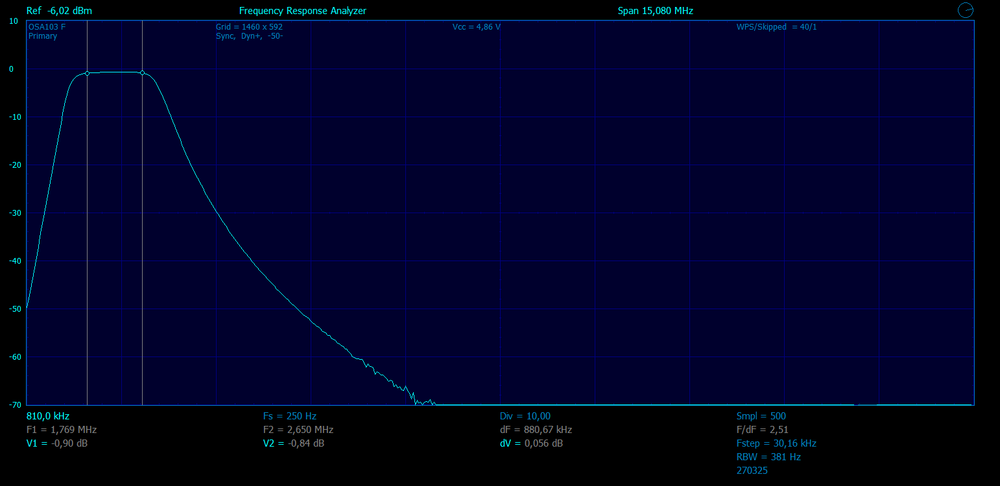

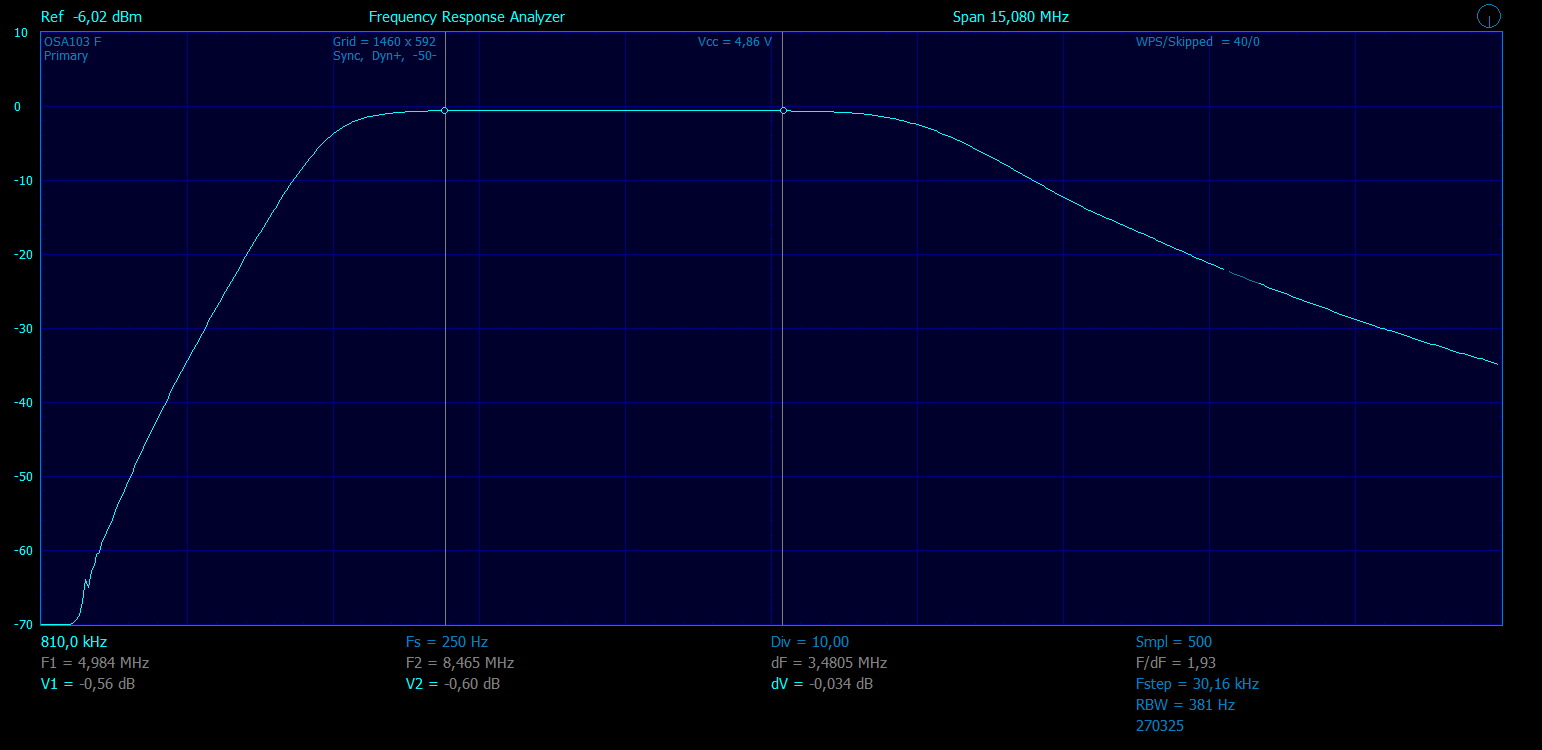

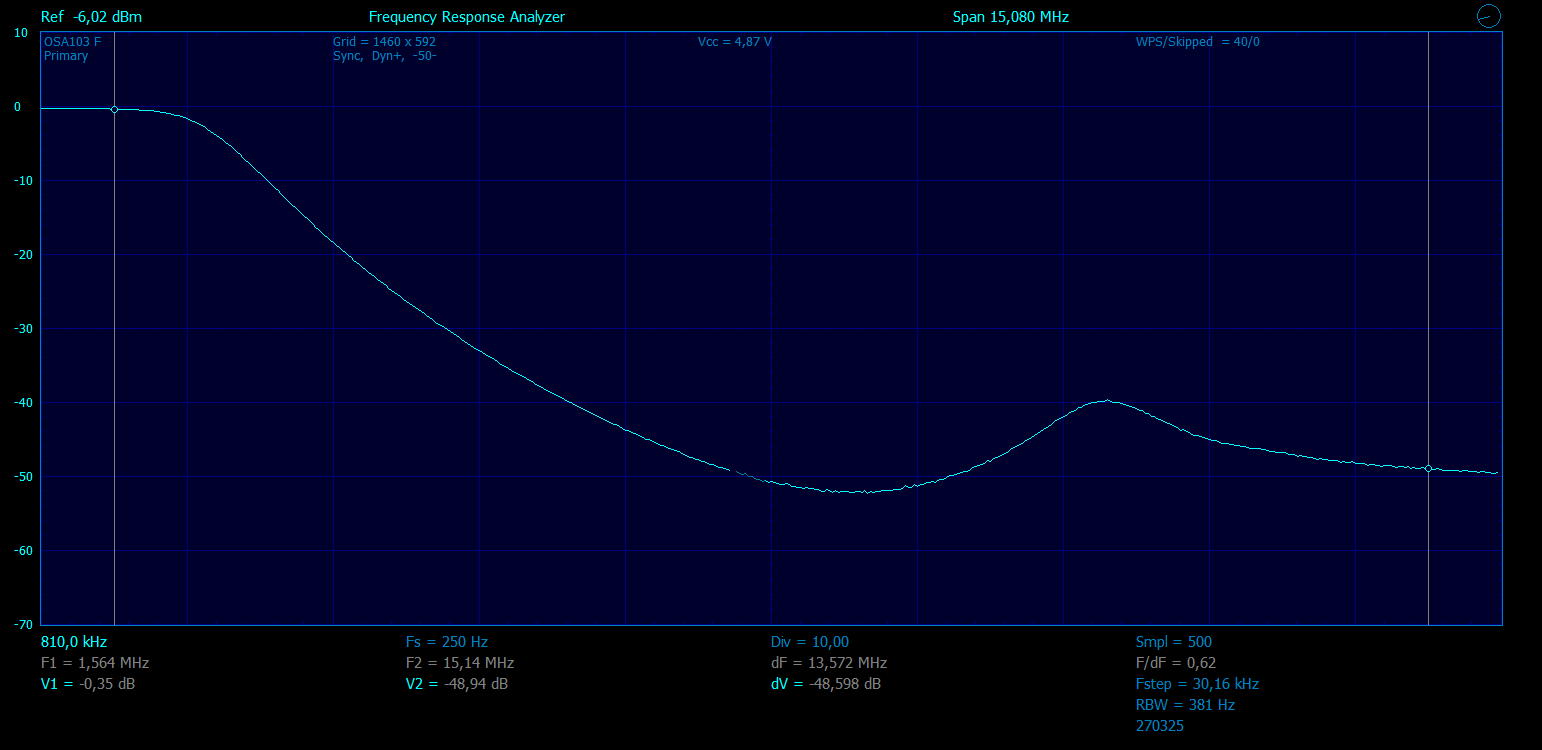

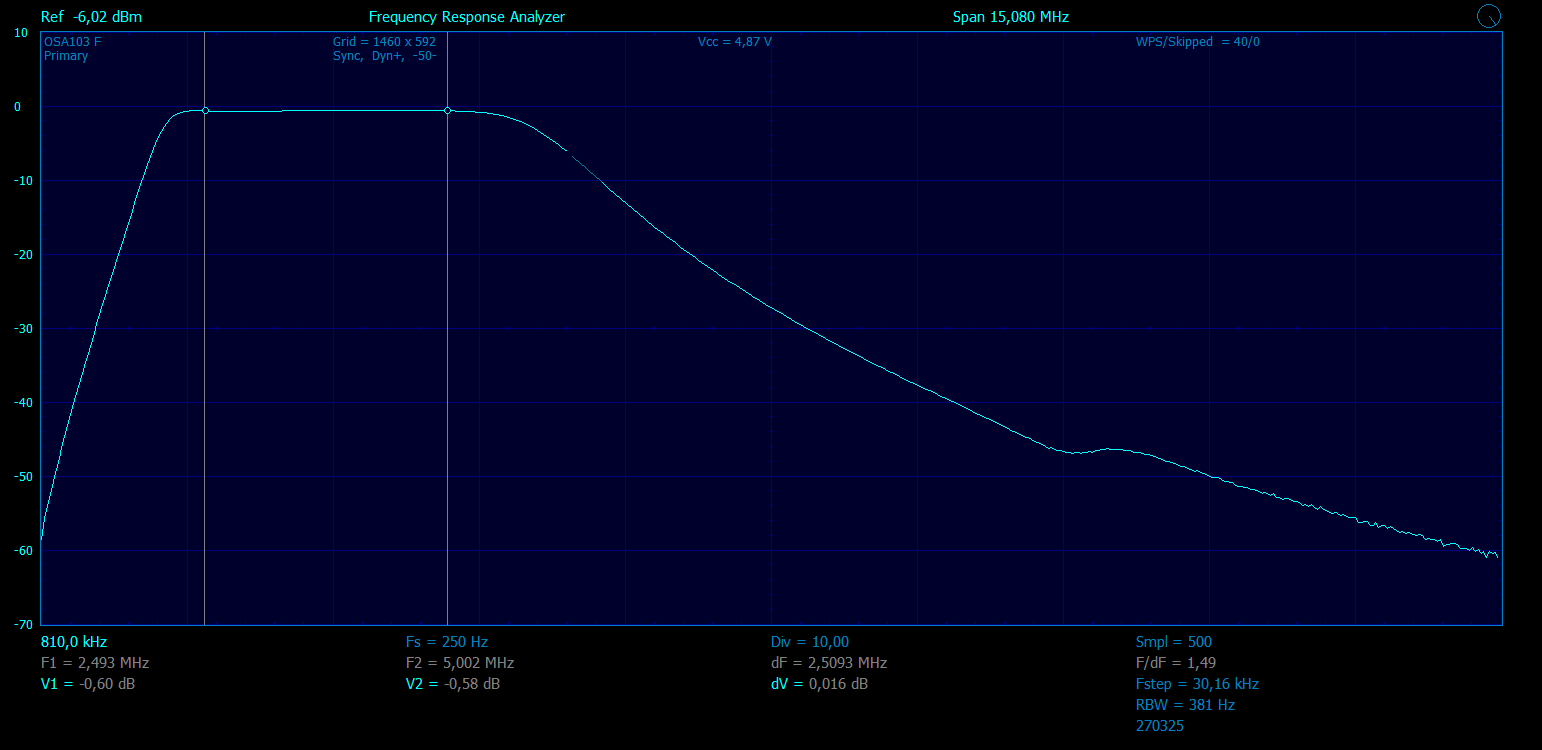

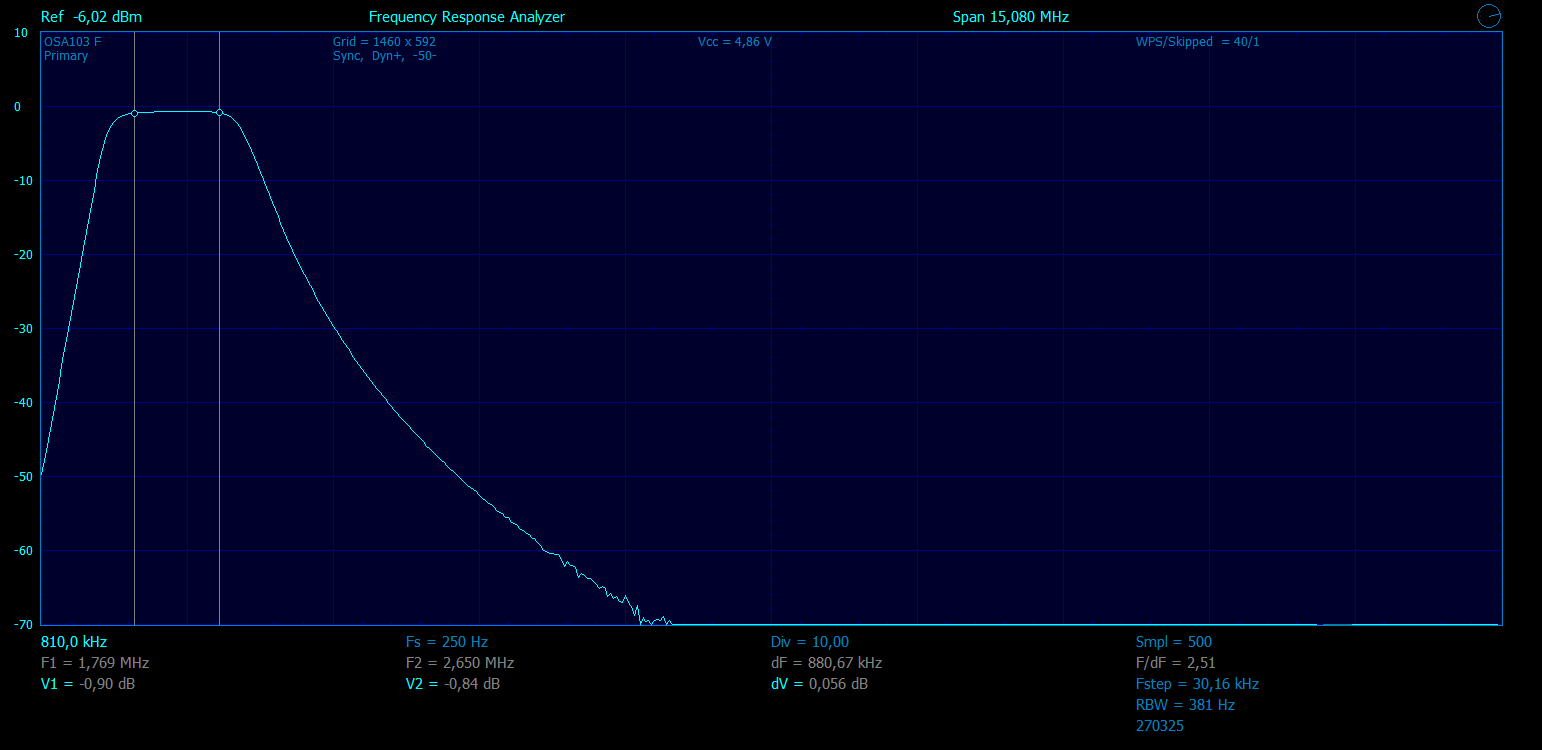

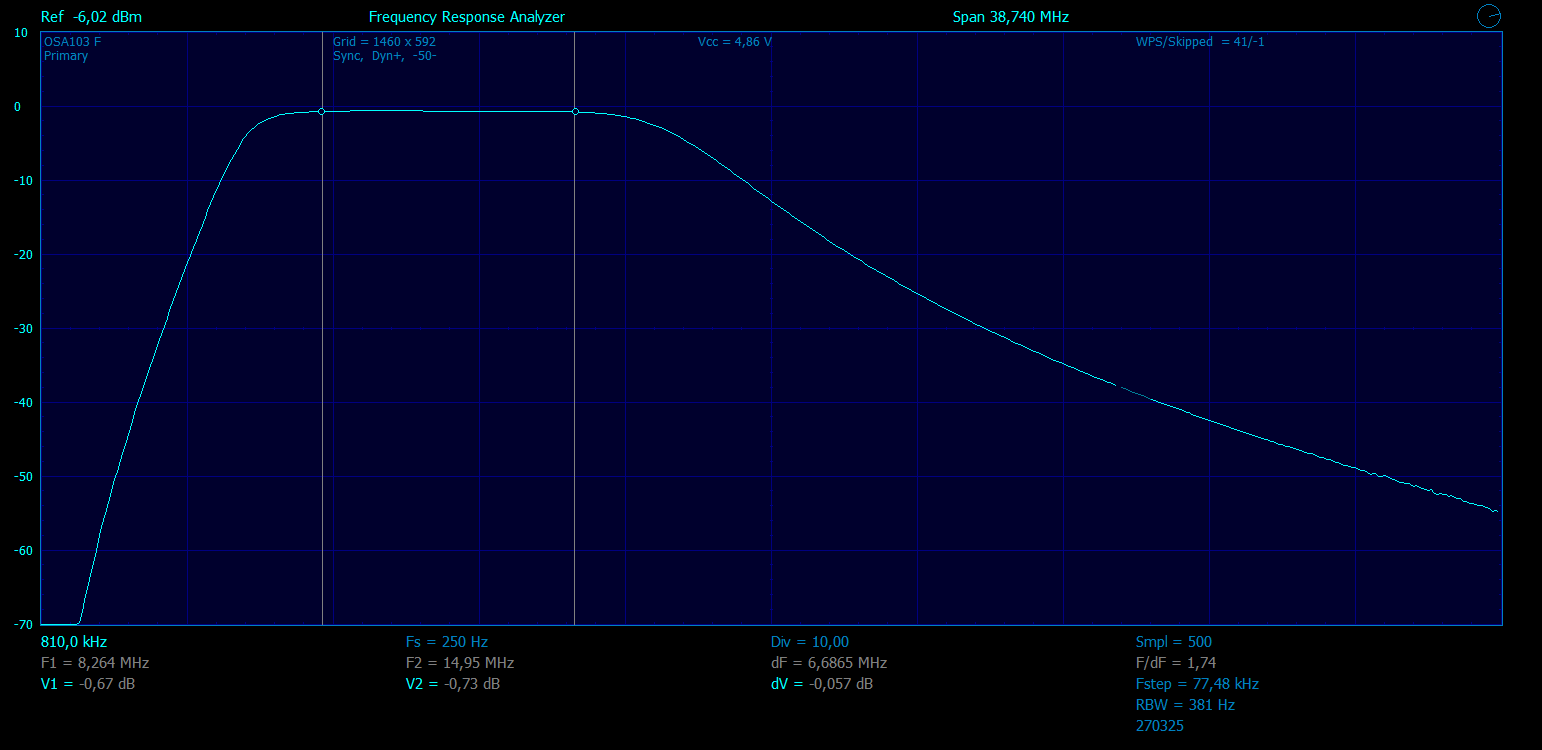

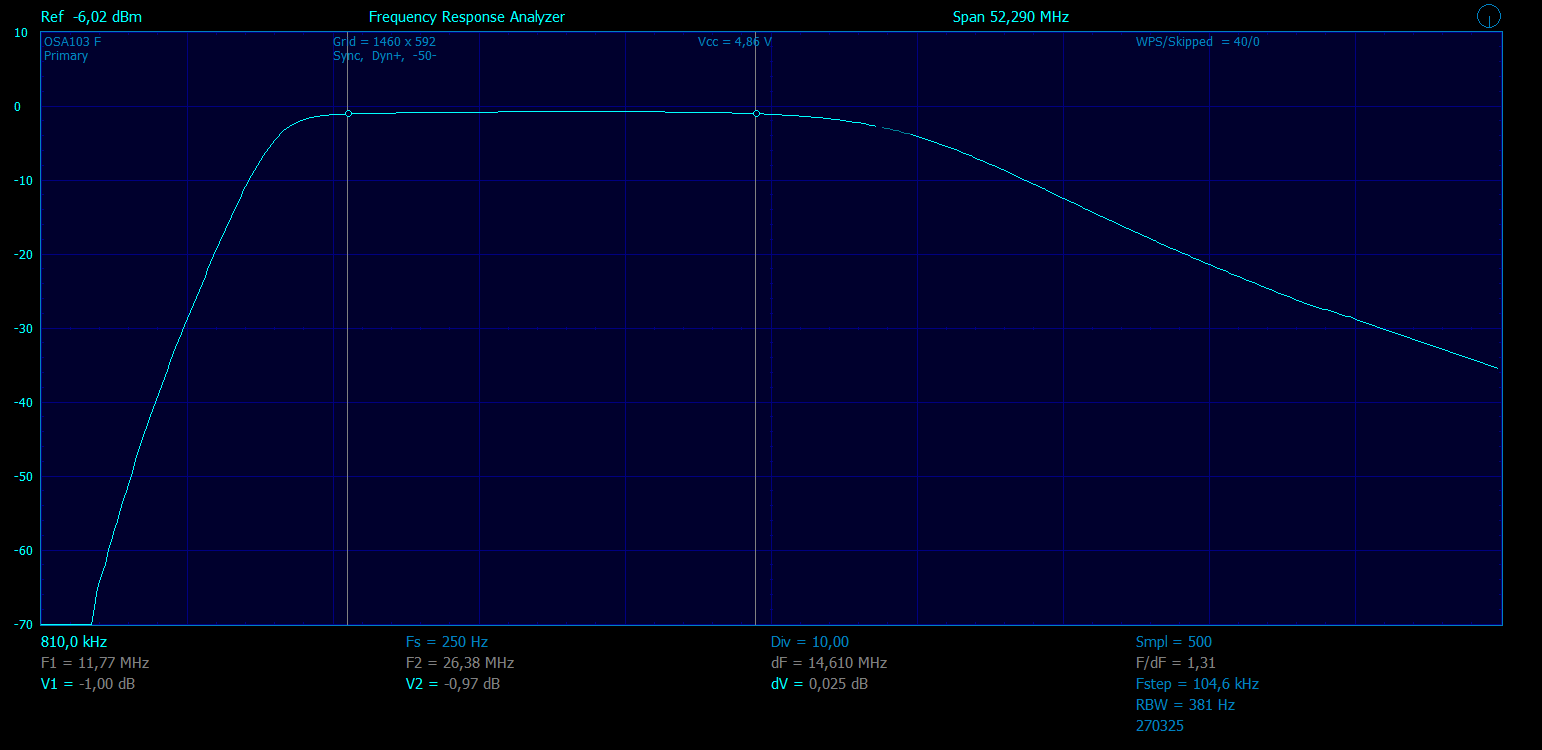

- 7 высокодобротных фильтров: сквозное перекрытие от 0 до 60 МГц. АЧХ всех фильтров на фото.

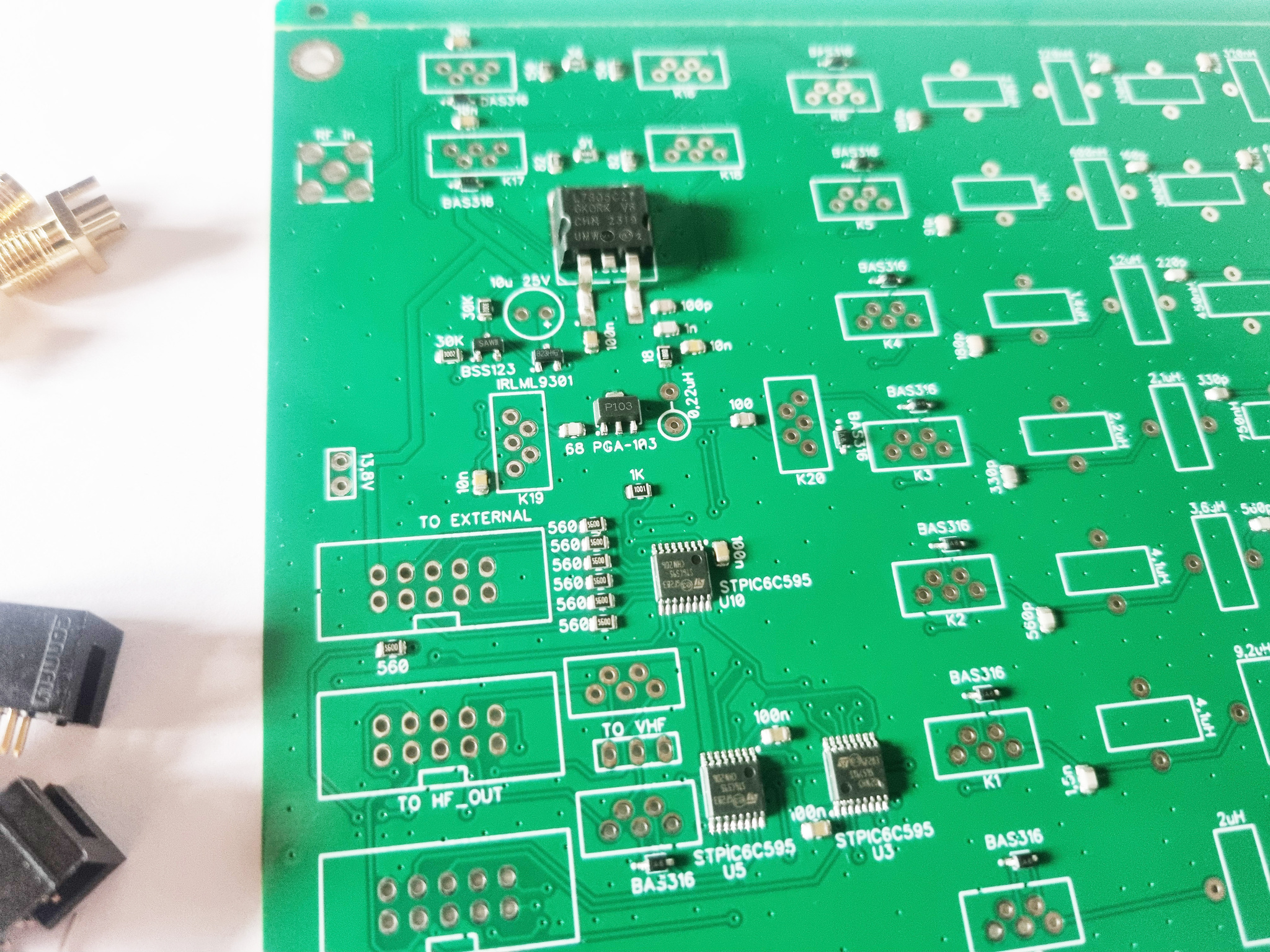

- УВЧ собрано на базе микросхемы PGA-103+
- два аттенюатора: -6дБ и -12дБ
Управление переключениями осуществляется с помощью реле РЭС-49 на 12-18В.

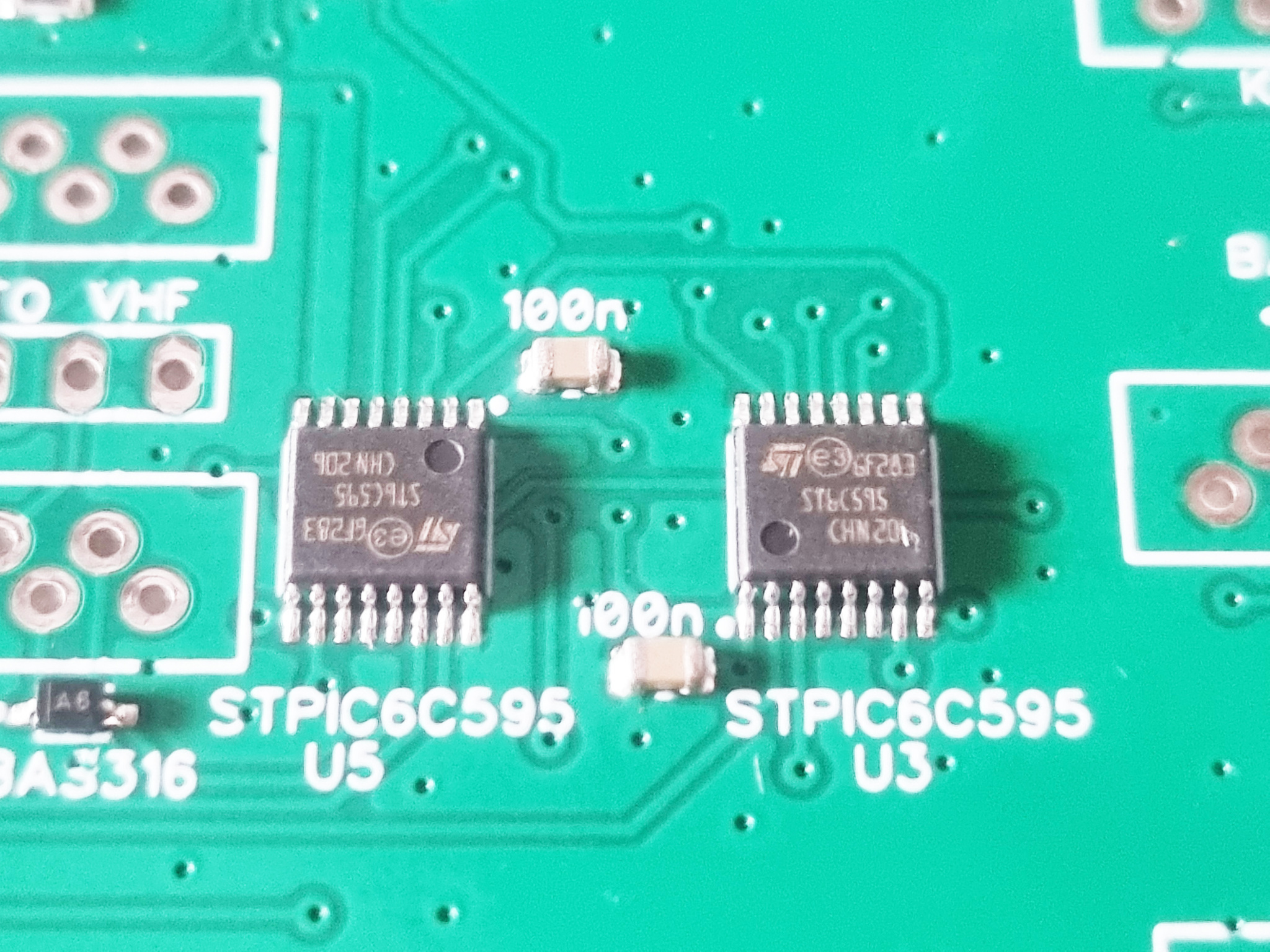

Управление реле производится STPIC595, либо можно переключать диапазоны прямым управлением непосредственно на реле, что делает плату универсальной.

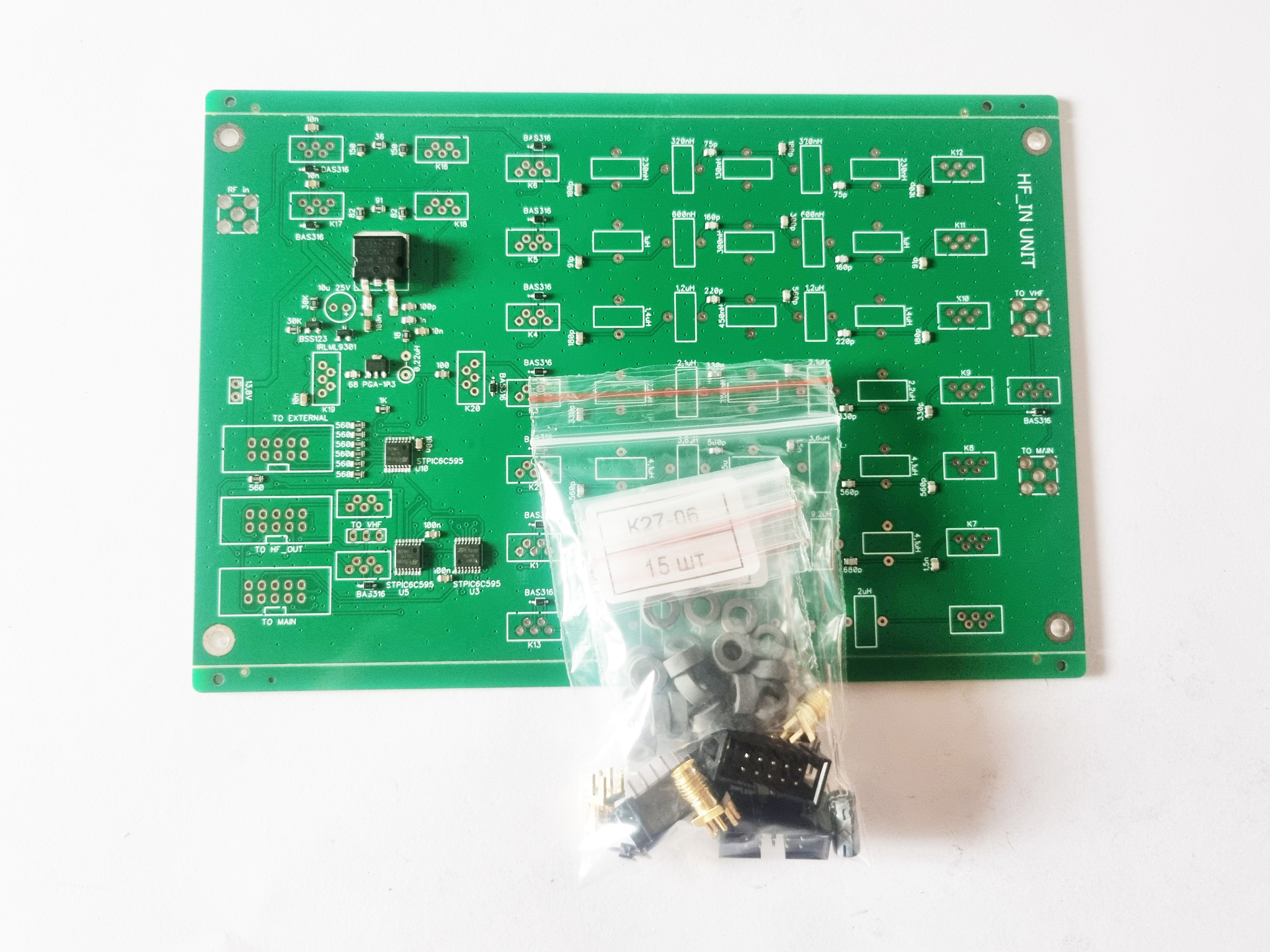

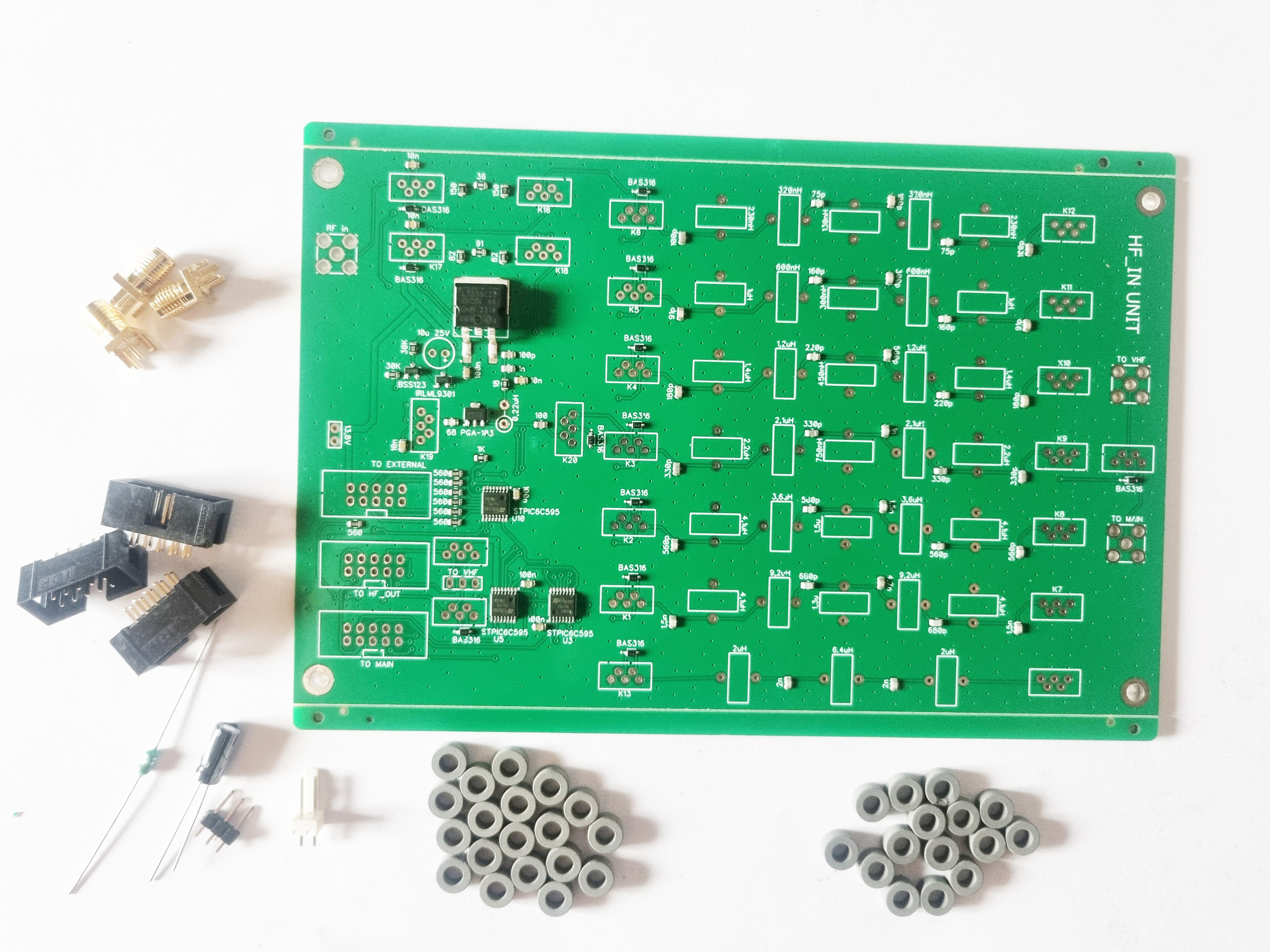

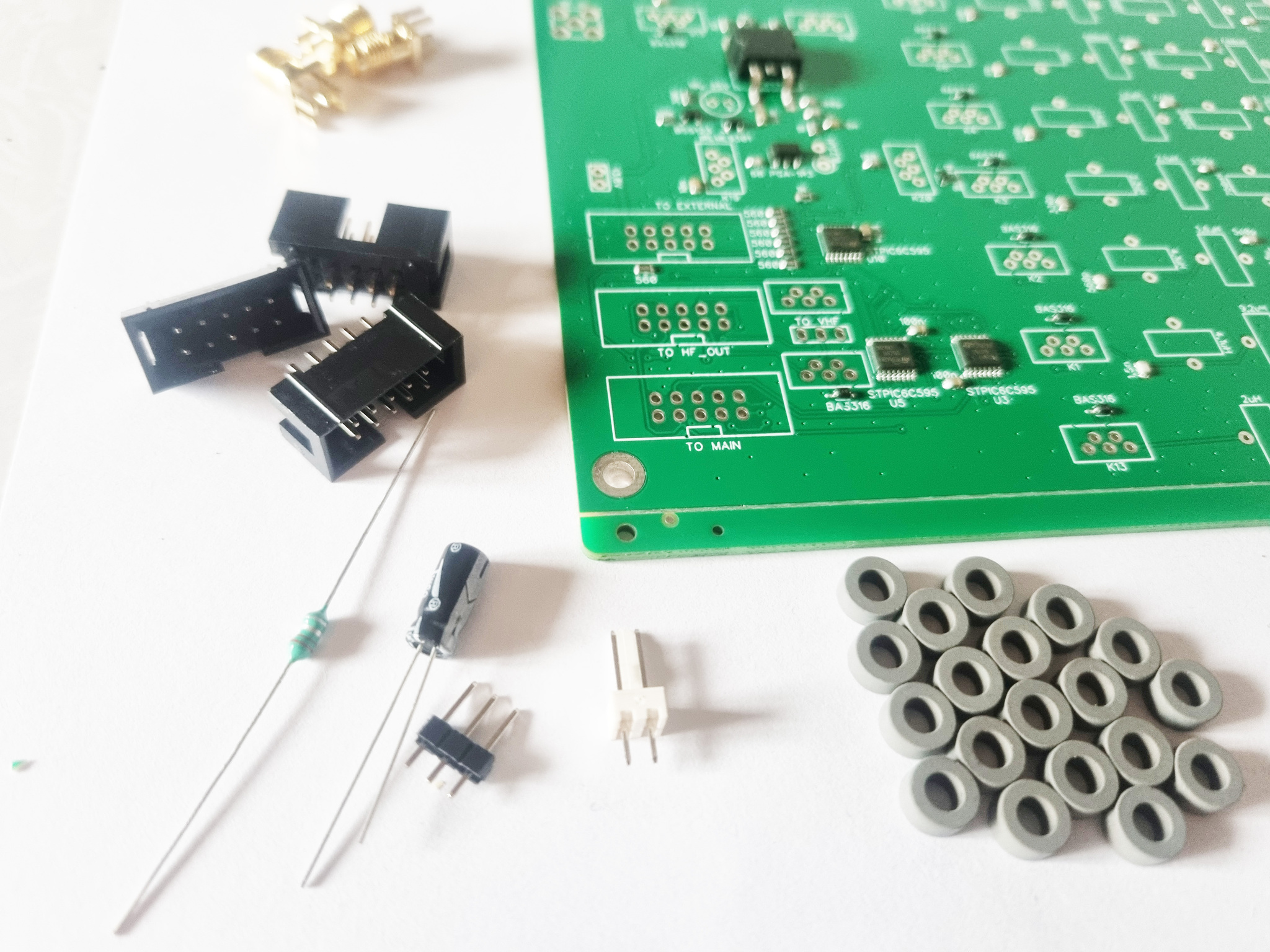

Что входит в комплект:

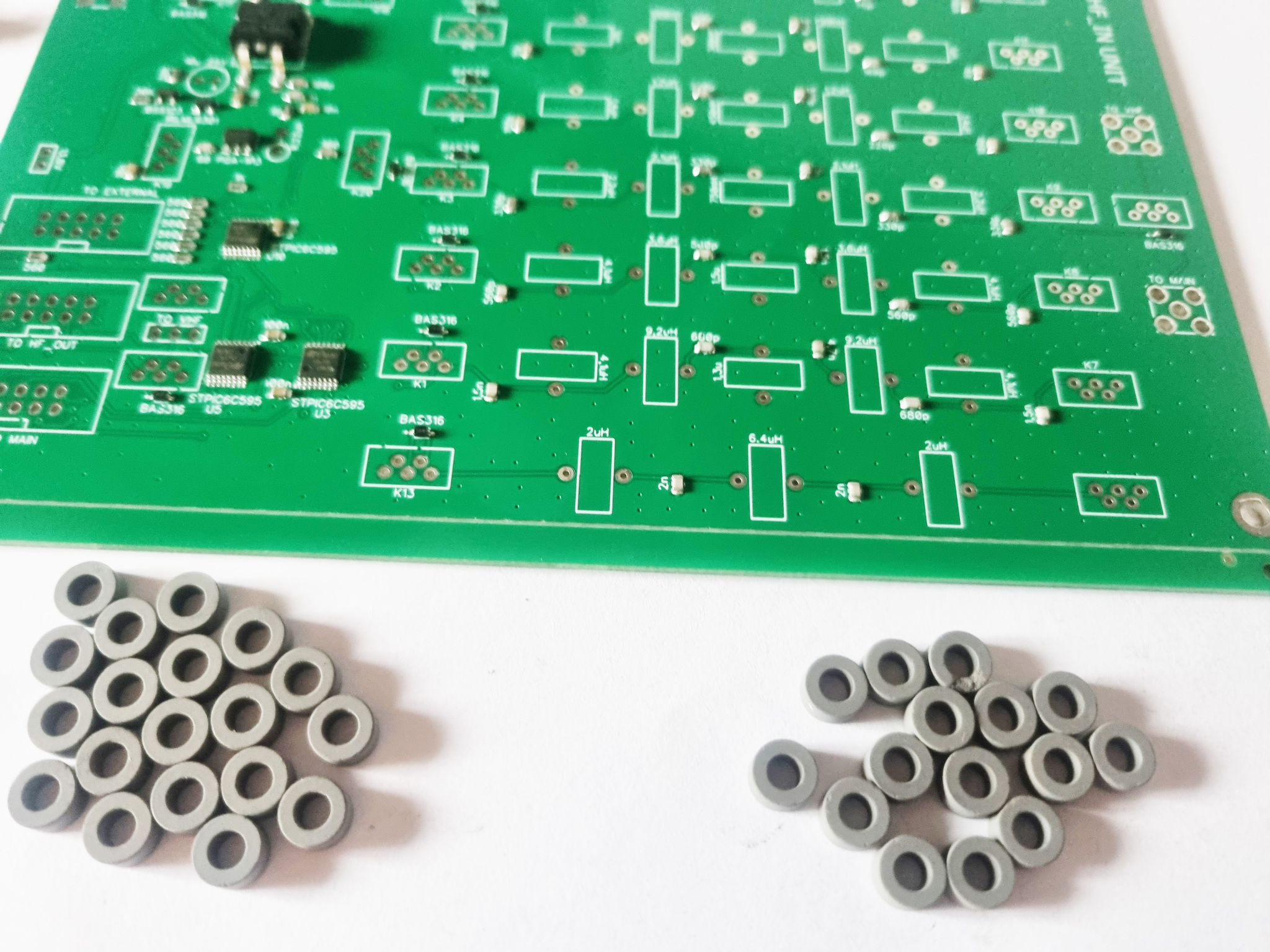

1. Печатная плата с монтажом всех smd компонентов на заводе.
2. электролит, дроссель, разъемы IDC10
3. Сердечники К27-2 и К27-6 по 18 и 15 шт. соответственно.
Что не входит в комплект:

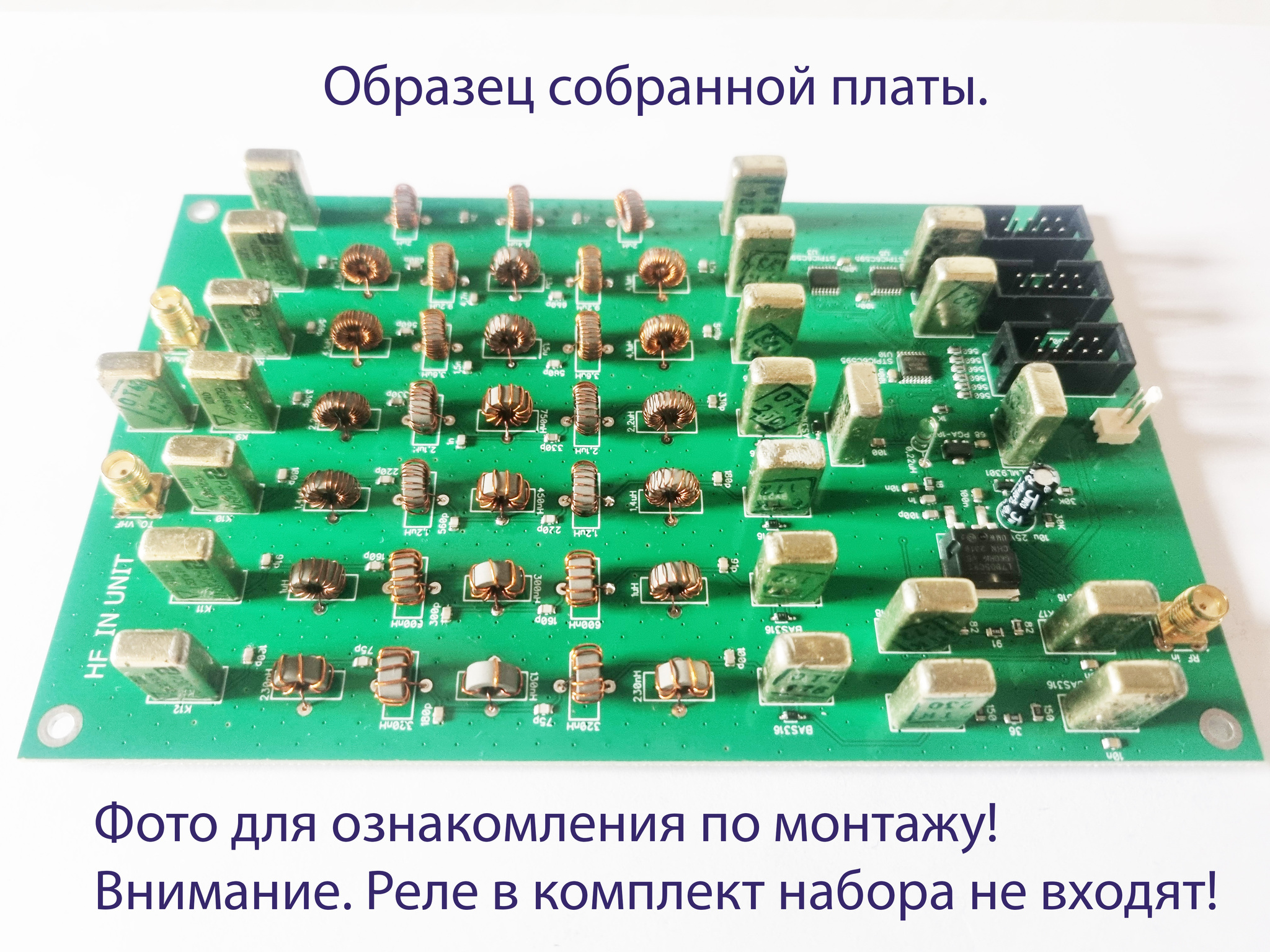

- Реле РЭС-49.
- Провод
