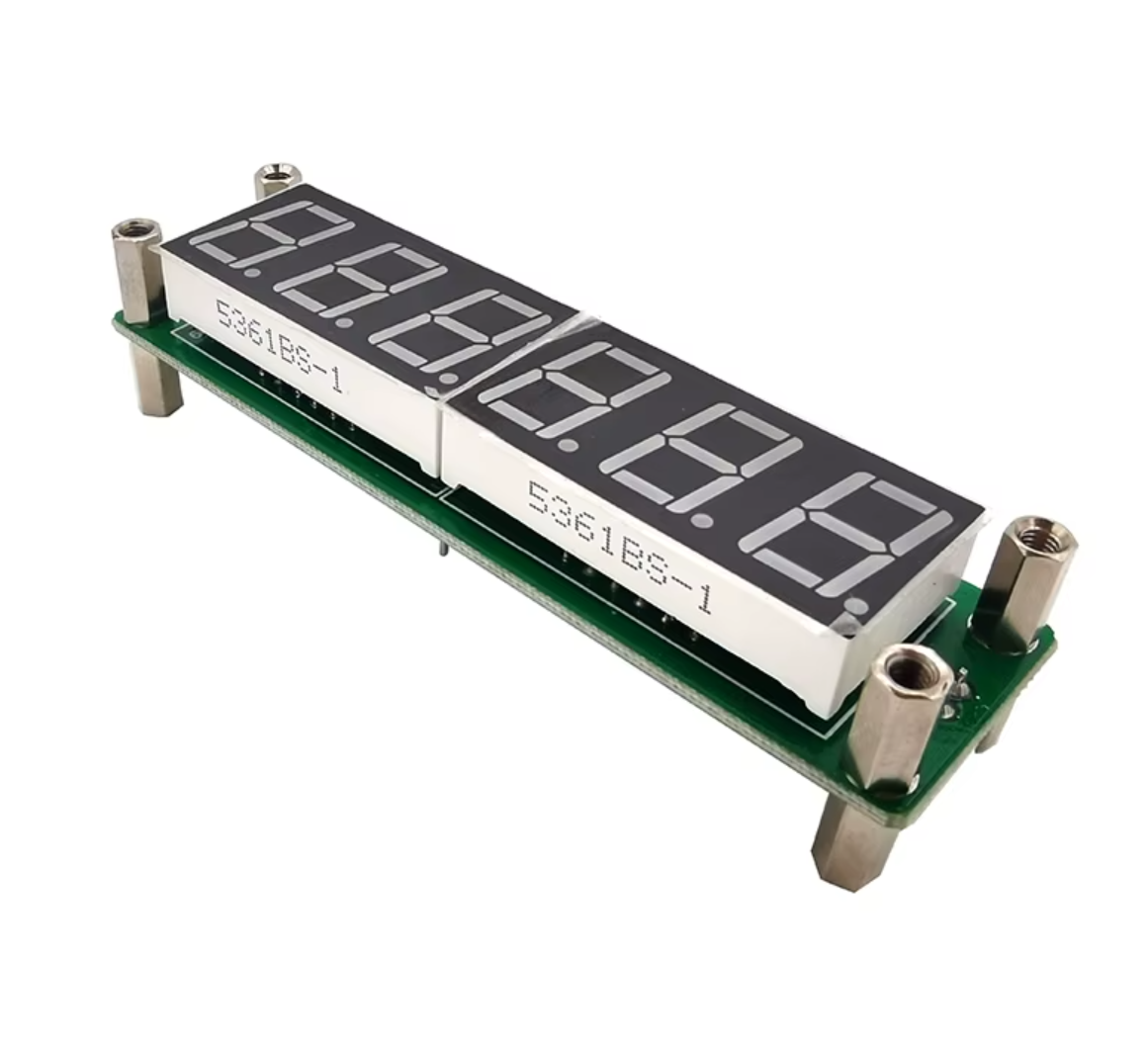

PLJ-6 LED-A-это экономичный шестизначный светодиодный модуль отображения частоты, специально разработанный для друзей на форумах. Он в основном используется для отображения значения частоты трансиверов и другого оборудования, а также может использоваться для регулярного измерения частоты. Этот модуль обладает небольшими и изысканными характеристиками, надежной производительностью, хорошим визуальным эффектом и низкой стоимостью.
Технические параметры:
1. Время счета 0,1 секунды
2. Канал измерения
Входное сопротивление: 50 Ом
Диапазон измерения: 0,1 МГц ~ 65 МГц
Точность измерения: 10 Гц
Чувствительность: лучше 60
3. При настройке
Независимая конструкция с двумя промежуточными частотами, минимальный шаг регулировки промежуточной частоты составляет 100 Гц, промежуточный диапазон частот составляет 0 ~ 99,9999 МГц, можно установить режим добавления промежуточной частоты или вычитания промежуточной частоты.
4. Справочная частота
Использует кварцевый генератор с регулируемым напряжением и температурной компенсацией 5032 МГц (13,000), стабильность частоты составляет ± VC-TCXO ppm.
5. Рабочее напряжение
Вход постоянного тока: 8 В ~ 15 В постоянного тока (с защитой от обратной полярности питания) или 5 в постоянного тока (требуется установка оборудования).
5. Рабочий ток Макс 90 мА
7. Отображение цифр
Шестизначный светодиодный дисплей с общим анодом, самый высокий дисплей с шестью цифрами.
8. Яркость дисплея
Восьмиуровневая светодиодная яркость регулируется, заводские настройки-самая высокая яркость.
9. Физические размеры
Длина × ширина × высота: 91 мм × 28 мм × 20 мм

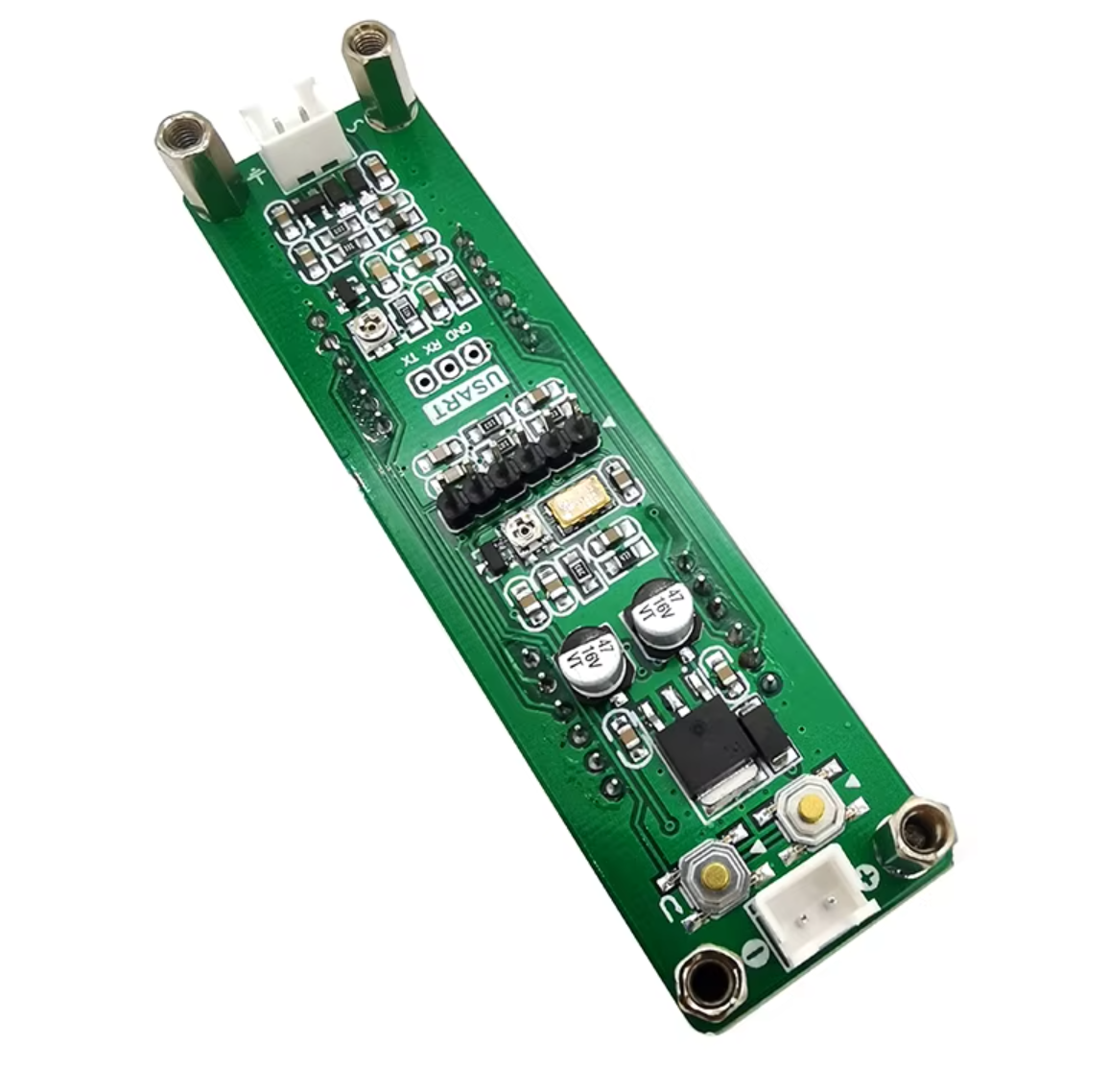

10. Встроенный интерфейс
Вход RF (вход сигнала): разъем HX2.54-2P
ICSP (интерфейс программирования): 2,54-6P pin
Вход постоянного тока (интерфейс питания): HX2.54-2P розетка

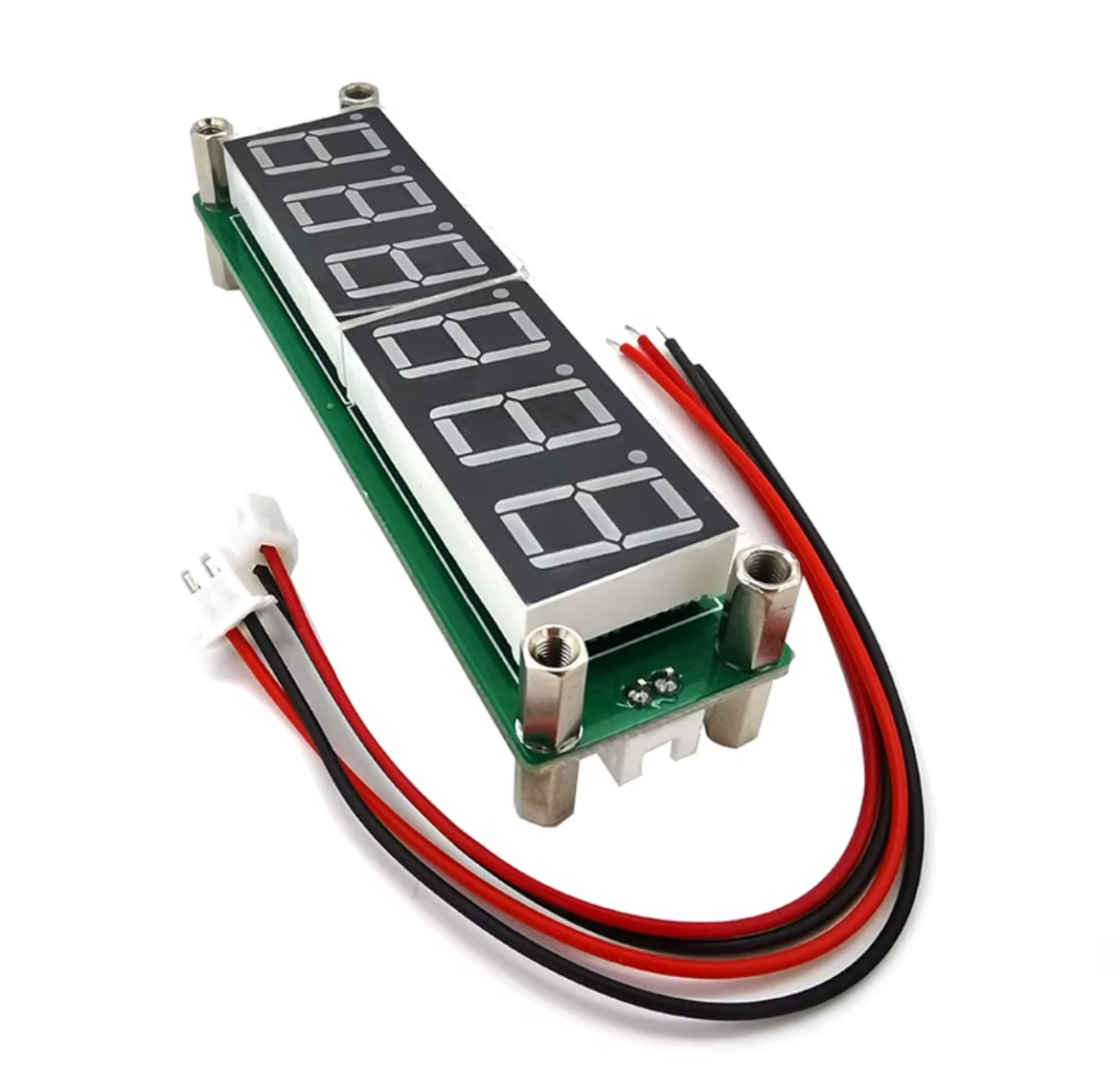

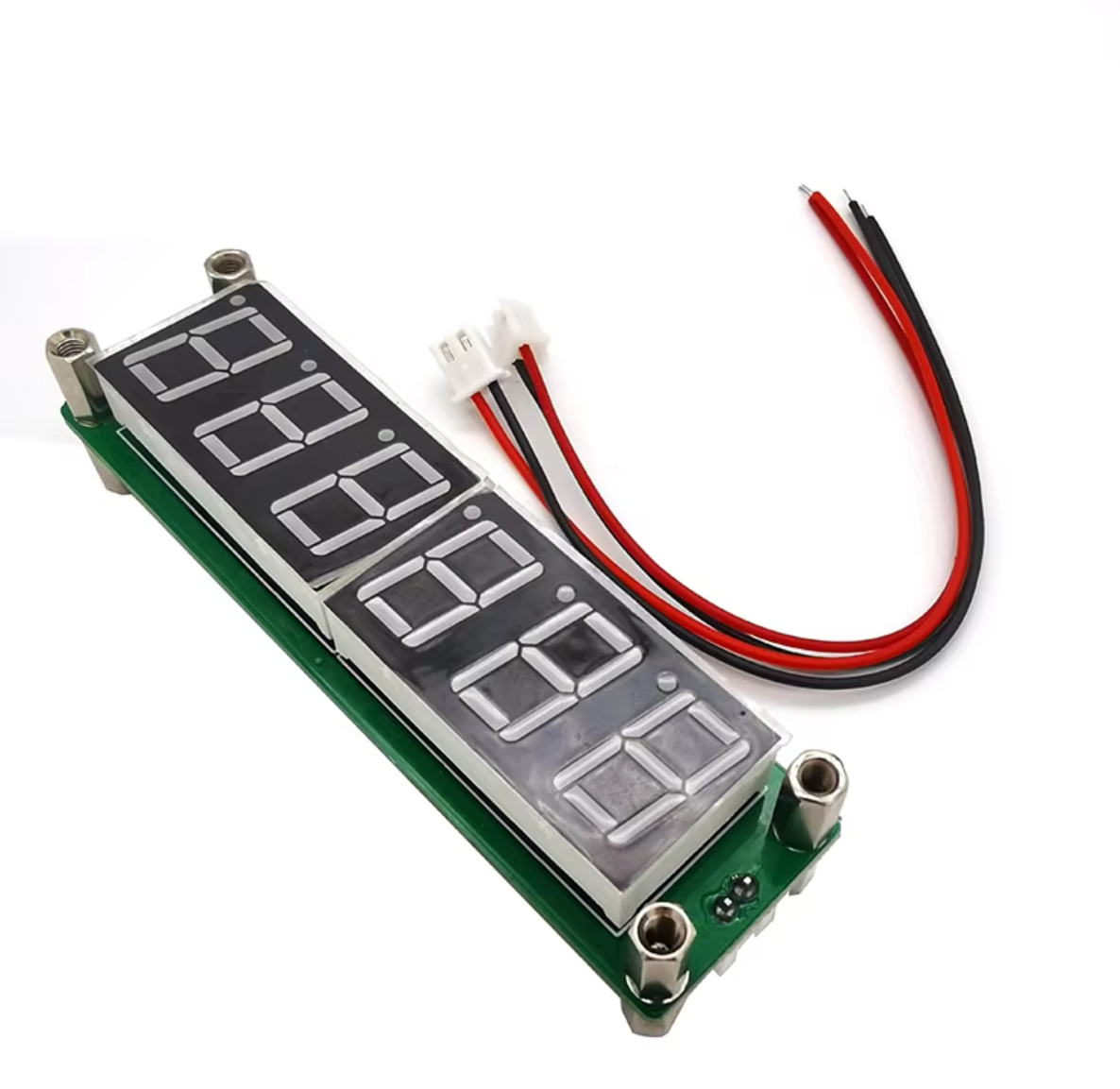

Состав набора: Частотомер + провода.
