Набор для самостоятельной сборки.
Версия платы 2.0
Предлагаемый прибор позволяет настраивать антенны по минимуму КСВ в диапазоне 1.5 – 35 МГц. Было просмотрено множество схем по данной теме (практически все, что есть в интернете), был также соблазн применить DDS вместо ВЧ генератора, но хорошенько подумав, что собственно нужно обычному «среднестатистическому» радиолюбителю (и мне в том числе, который раз в несколько месяцев (а то и лет) что-то делает со своими антеннами) от подобного прибора пришел к следующим выводам:
• Измерение КСВ во всем КВ диапазоне
• Автономное питание и малый потребляемый ток

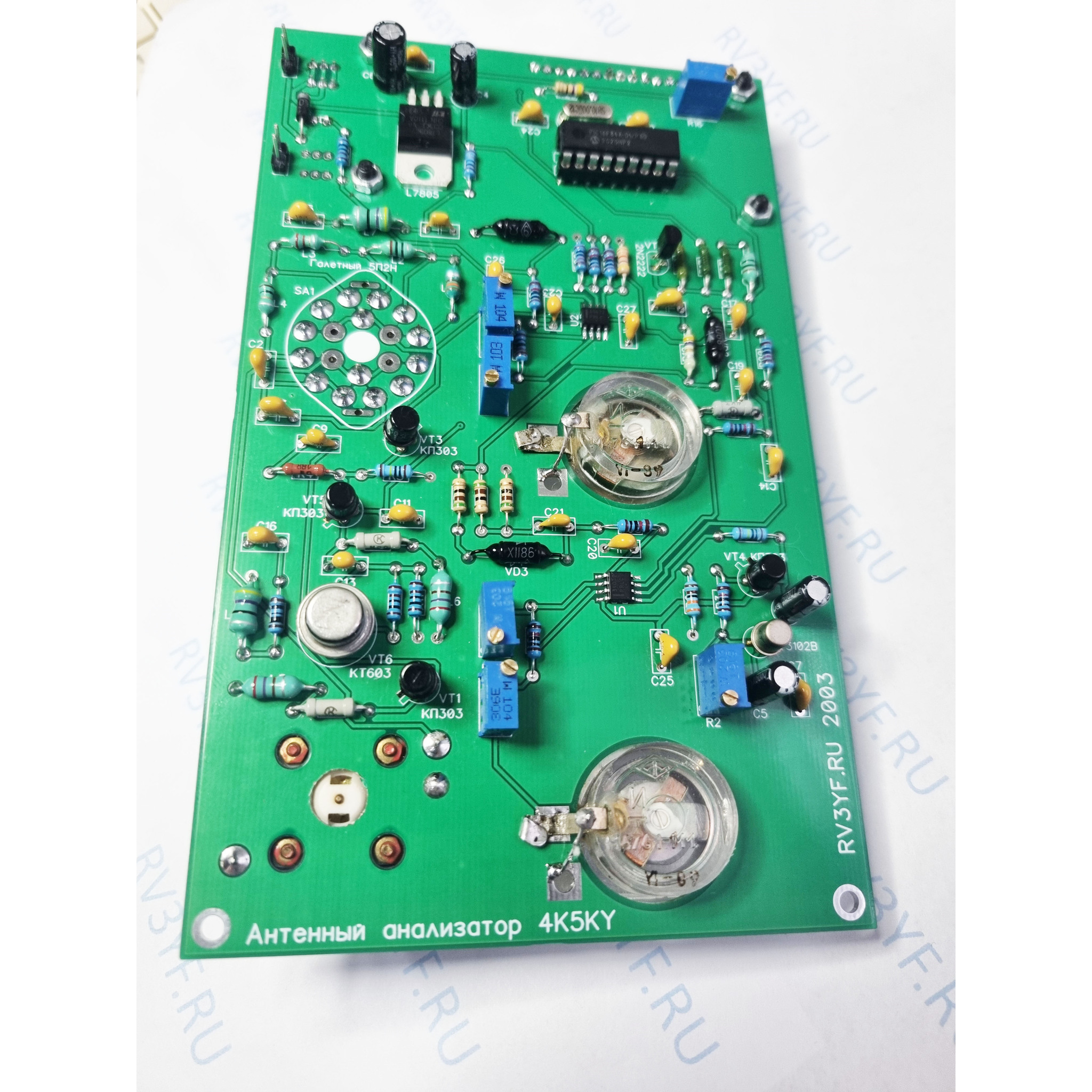

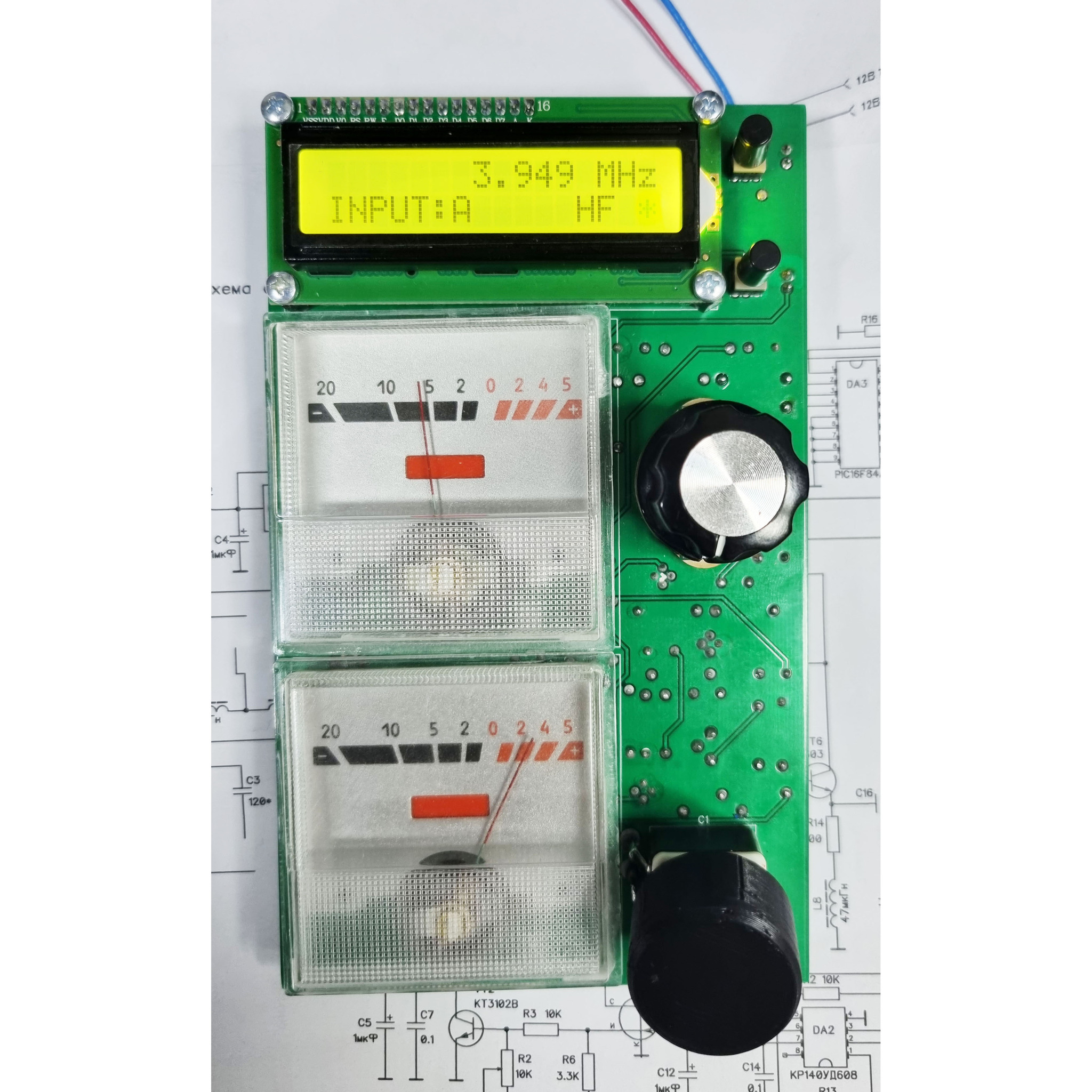

• Цифровая индикация частоты
• Доступность компонентов
• Простота настройки и изготовления
• Низкая себестоимость
Что касается измерений комплексных сопротивлений антенны, я понял, что по большому счету мне это не нужно, и я не хочу платить за это удорожанием и усложнением всей конструкции ,а также превращением ее в «долгострой» - мне нужен прибор который можно сделать за пару выходных дней из того ,что есть у каждого радиолюбителя (ну, допускаю, кроме ЦШ ) и мне вполне хватит только измерений КСВ ,чтобы оперативно , находясь на крыше как можно меньше времени ( чтобы не привлекать излишнее внимание соседей – для многих это важный момент!), найти резонансную частоту антенны и понять ,что дальше делать – удлинить или укоротить антенну или изменить ее конфигурацию ,чтобы на резонансной частоте подстроить ее активное сопротивление под 50 ом. Кроме того я подозреваю, что многие счастливые обладатели фирменных приборов или не используют все возможности своих приборов, или не знают ,что делать с полученными данными - и просто измеряют КСВ.
После таких размышлений была выбрана схема и изготовлен за несколько вечеров предлагаемый прибор, являющийся по сути «гибридом» MFJ – 249 (адаптированный под имеющиеся детали) и понравившейся цифровой шкалы от JG6DFK.

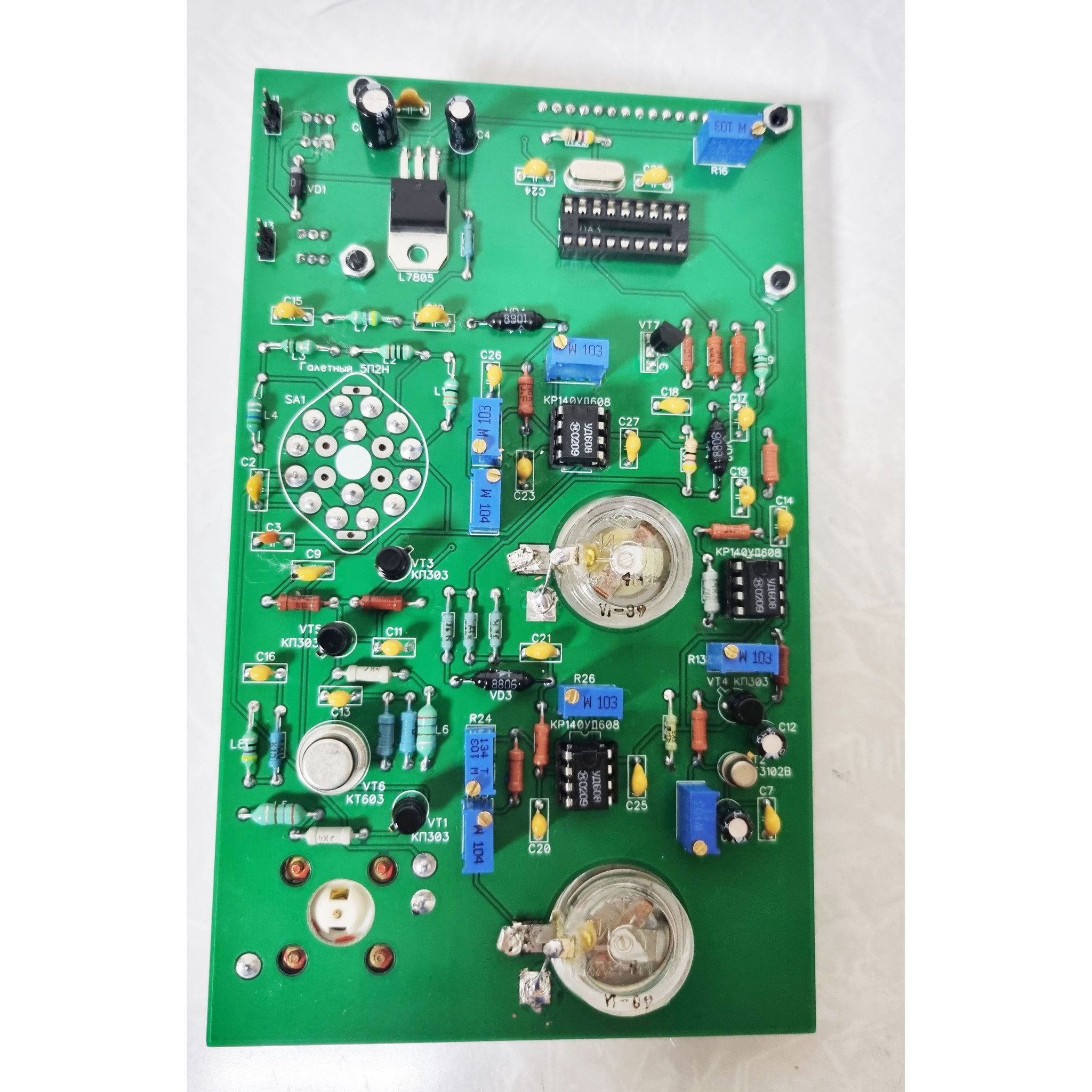

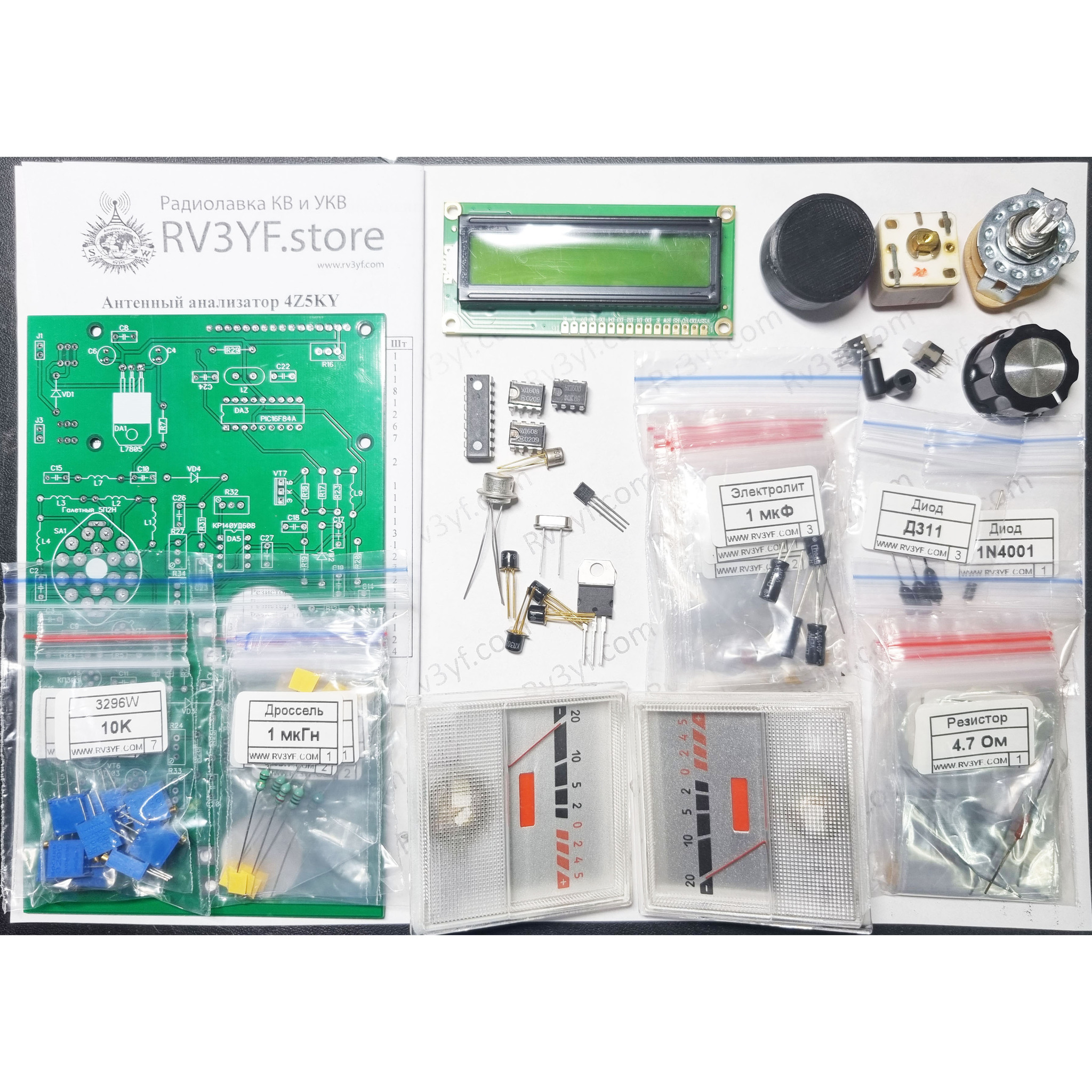

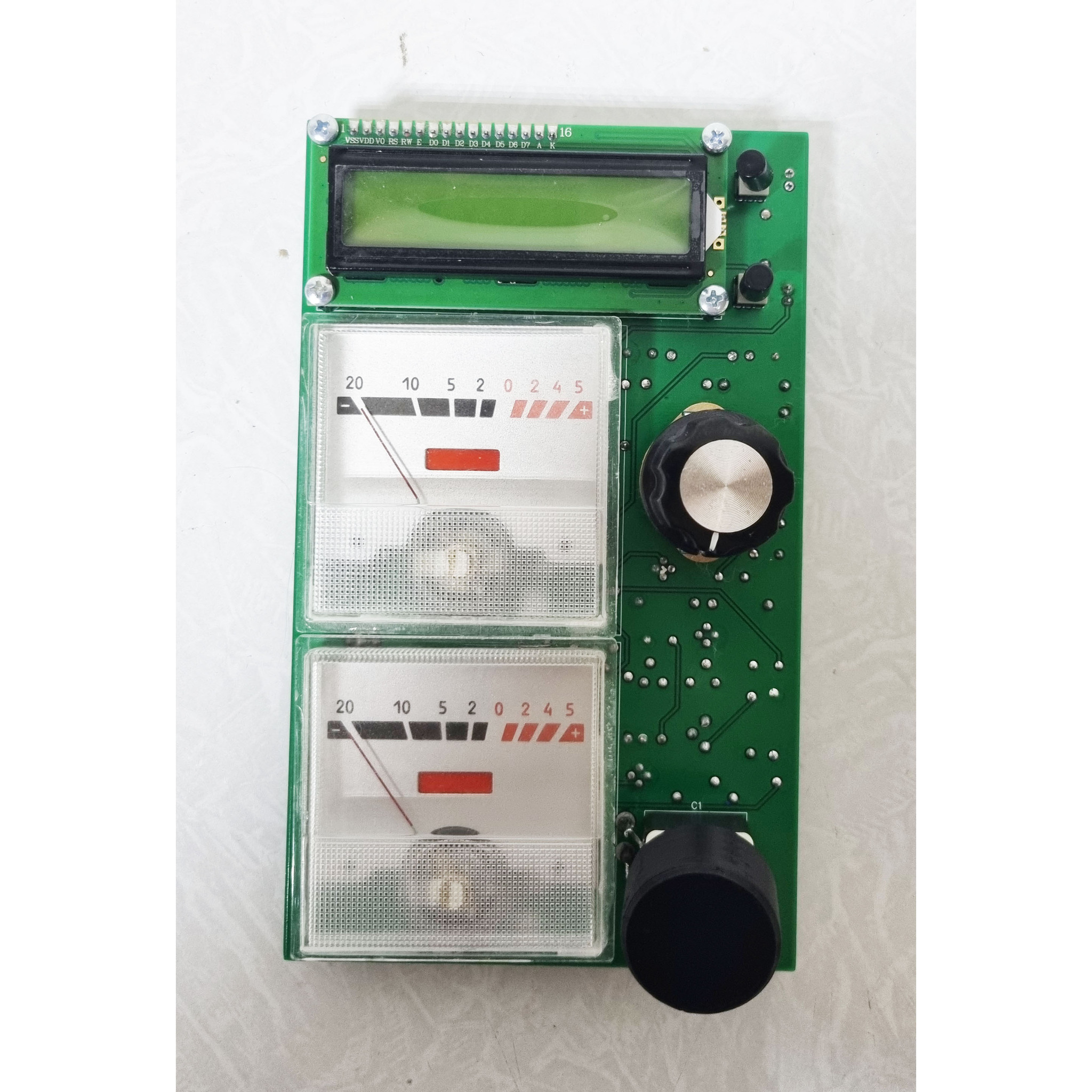

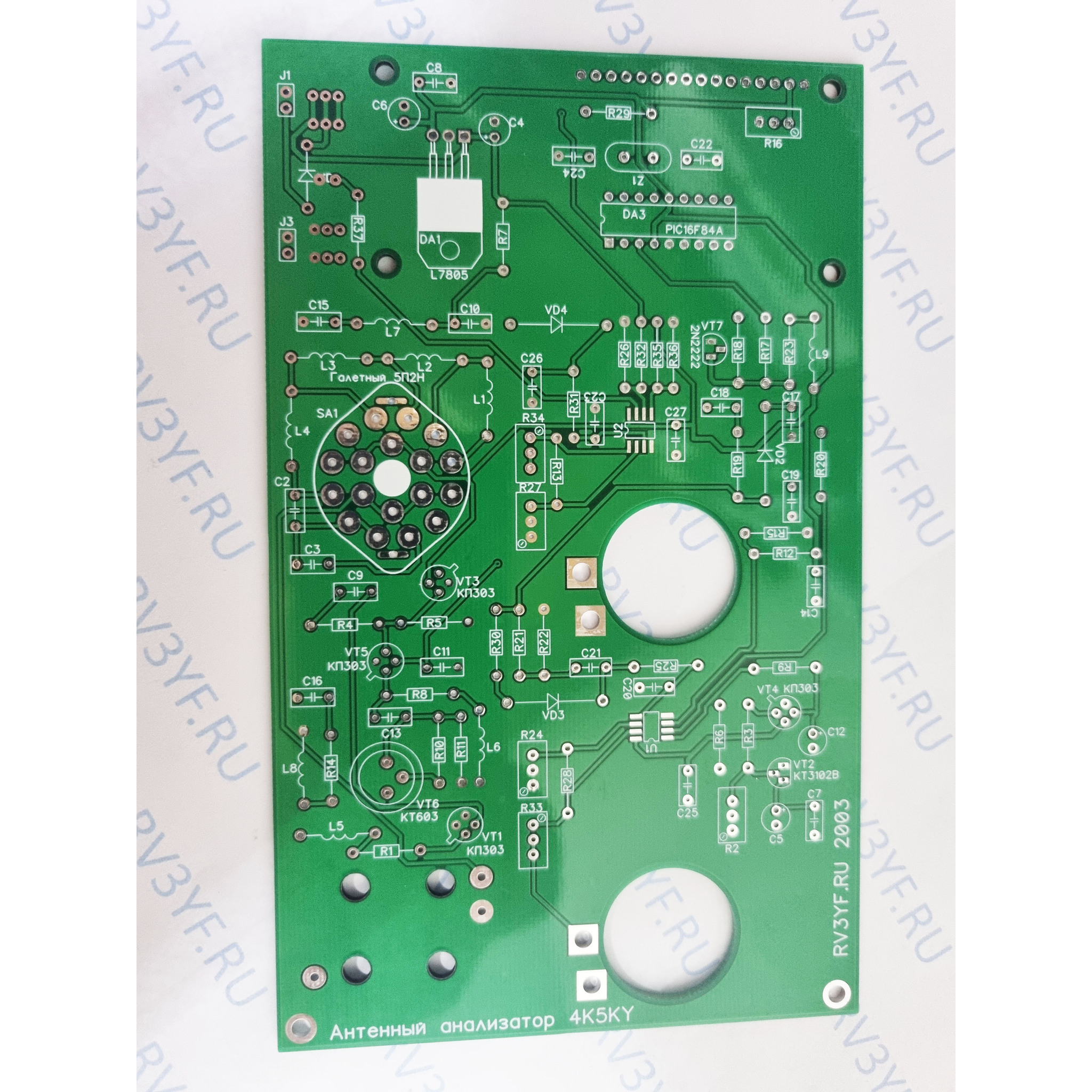

состав набора: печатная плата, ПРОШИТЫЙ Процессор PIC16F84A, все радиокомпоненты: диоды, конденсаторы, микросхемы и т.д., галетный переключатель, переменный конденсатор, 2стрелочные приборы (2шт), цифровой дисплей 1602.
