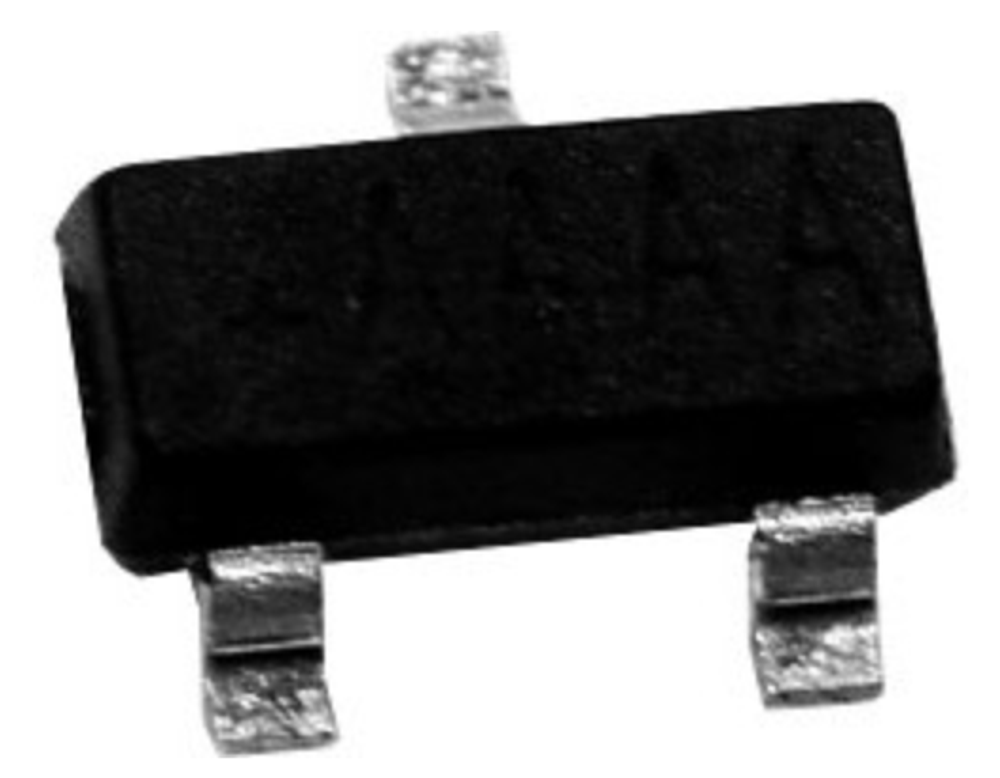

2Т3129А9 sot23

В корзину Предзаказ

2Т3129А9

Транзисторы 2Т3129А9 кремниевые эпитаксиально-планарные структуры p-n-p универсальные.

Предназначены для применения в низкочастотных усилителях, генераторах, импульсных устройствах герметизированной аппаратуры.

Выпускаются в миниатюрном пластмассовом корпусе с жёсткими выводами для монтажа на печатную плату.

Тип прибора указывается в этикетке.

Тип корпуса: КТ-46А (SOT-23).

Масса транзистора не более 0,1 г.

Климатическое исполнение: «УХЛ».

Категория качества: «ВП».

Технические условия:

- приемка «5» - аА0.339.568ТУ.

Зарубежный аналог: FMMT3905.



Гарантийный срок хранения транзисторов - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.

Гарантийная наработка:

- 25000 часов - во всех режимах, допускаемых ТУ;

- 50000 часов - в облегчённом режиме.

Гарантийная наработка исчисляется в пределах гарантийного срока хранения.



Основные технические характеристики транзистора 2Т3129А9:

• Структура транзистора: p-n-p

• Рк max - Постоянная рассеиваемая мощность коллектора: 75 мВт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 50 В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 100 мА;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;

• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 30... 120;

• Ск - Емкость коллекторного перехода: не более 20 пФ
