2Н102Б
Тиристоры кремниевые 2Н102Б, диффузионные, структуры p-n-p-n, диодные.
Предназначены для применения в импульсных устройствах в качестве переключающих элементов.
Используются для работы в аппаратуре специального назначения.

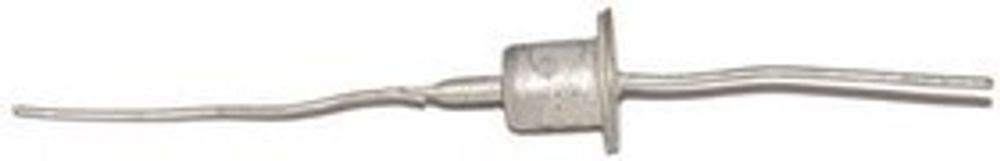

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Тип корпуса: КДЮ-9-1, масса не более 2,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия: ТР3.393.007ТУ.
Основные технические параметры тиристора 2Н102Б:
• Максимальное постоянное обратное напряжение: 10 В;
• Максимальное постоянное напряжение в закрытом состоянии: 7 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 10 А;
• Средний импульсный ток в открытом состоянии: 0,2 А;
• Напряжение в открытом состоянии: не более 1,5 В;
• Неотпирающее постоянное напряжение управления: 3 В;
• Постоянный ток в закрытом состоянии: не более 0,08 мА;
• Постоянный обратный ток: не более 0,5 мА;
• Постоянное отпирающее напряжение управления: 28 В;
• Время выключения: не более 40 мкс;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
